数字低通滤波器的设计要点
低通滤波器的设计
低通滤波器的设计低通滤波器是一种常用的信号处理工具，它可以将高频信号从输入信号中去除，只保留低频信号。
低通滤波器通常由一个滤波器系统和一个滤波器设计方法组成。
滤波器系统可以是传统的模拟滤波器系统，也可以是数字滤波器系统。
在本文中，我们将介绍低通滤波器的设计原理和常用方法。
设计低通滤波器的第一步是选择滤波器系统。
模拟滤波器系统使用电阻、电容和电感元件构建，它可以对连续时间信号进行滤波。
数字滤波器系统使用数字信号处理器（DSP）或者FPGA等数字电路进行滤波，它可以对离散时间信号进行滤波。
选择滤波器系统需要根据具体应用的需求和可获得的资源来确定。
根据滤波器系统的选择，我们可以使用不同的滤波器设计方法。
传统的模拟滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
这些方法在滤波器设计过程中，通过选择滤波器的截止频率、阻带衰减和通带波纹等参数来满足指定的滤波器性能要求。
传统滤波器设计方法通常需要使用频率响应和电路仿真工具进行设计和优化。
数字滤波器设计方法可以分为两类：基于窗函数的设计方法和基于优化算法的设计方法。
基于窗函数的设计方法通常是先选择一个窗函数（如矩形窗、汉宁窗等），然后通过窗函数与理想滤波器的卷积来得到滤波器的传递函数。
这种方法简单易用，但是不能满足任意的滤波器性能要求。
基于优化算法的设计方法可以得到更加灵活和精确的滤波器性能，但是设计复杂度也更高。
常用的优化算法包括最小二乘法、逼近理论和遗传算法等。
设计低通滤波器时，需要注意以下几点。
首先，滤波器的截止频率应该根据应用需求来确定。
如果需要滤波的频率范围很宽，可以考虑使用多级低通滤波器级联。
其次，滤波器的阻带衰减和通带波纹决定了滤波器的性能。
阻带衰减是指在截止频率之后，滤波器对高频信号的抑制能力，通带波纹是指在截止频率之前，滤波器对输入信号幅度的波动。
最后，滤波器的实现方式和资源消耗也需要考虑，例如模拟滤波器需要电阻、电容和电感元件，而数字滤波器需要DSP或者FPGA等硬件资源。
低通滤波器设计
低通滤波器设计
低通滤波器是一种可以通过滤除高频信号来实现信号平滑的滤波器。
设计低通滤波器的基本步骤如下：
1. 确定滤波器的截止频率：截止频率是指低通滤波器开始滤除高频信号的频率。
根据具体的应用需求和信号特征来确定。
2. 选择滤波器类型：根据滤波器的性能要求和设计的复杂性来选择合适的滤波器类型。
常见的低通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
3. 计算滤波器的传递函数：根据所选的滤波器类型和截止频率，计算滤波器的传递函数。
传递函数描述了滤波器输入和输出之间的关系。
4. 根据传递函数设计滤波器电路：根据滤波器的传递函数，设计相应的滤波器电路。
常见的实现低通滤波器的电路包括RC
电路、RL电路和LC电路等。
5. 调整滤波器参数：根据设计需求，对滤波器参数进行调整和优化，以达到满足指定的性能要求。
6. 进行模拟或数字滤波器设计：根据具体的应用需求，可以选择模拟滤波器或数字滤波器进行设计。
模拟滤波器适用于连续信号处理，而数字滤波器适用于离散信号处理。
7. 仿真和调试滤波器设计：使用电路仿真工具对设计的滤波器
进行仿真，并对滤波器的性能进行评估和调试。
8. 制作和测试滤波器原型：根据设计的滤波器电路，制作滤波器原型，并进行实际测试和验证滤波器的性能。
巴特沃斯数字低通滤波器要点

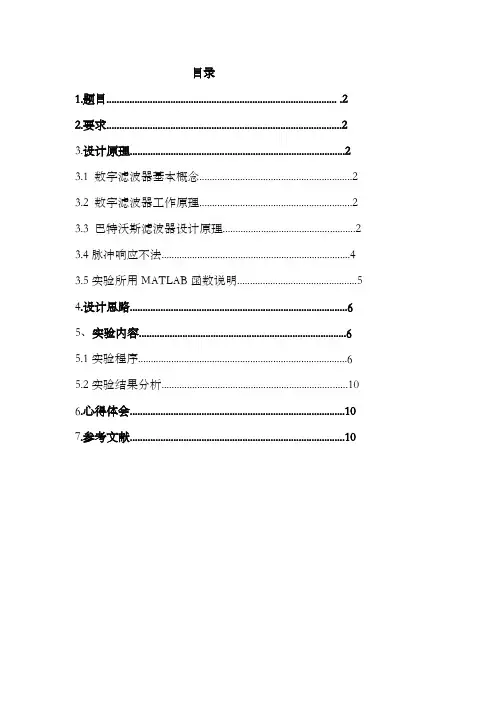

目录1.题目.......................................................................................... .22.要求 (2)3.设计原理 (2)3.1 数字滤波器基本概念 (2)3.2 数字滤波器工作原理 (2)3.3 巴特沃斯滤波器设计原理 (2)3.4脉冲响应不法 (4)3.5实验所用MATLAB函数说明 (5)4.设计思路 (6)5、实验内容 (6)5.1实验程序 (6)5.2实验结果分析 (10)6.心得体会 (10)7.参考文献 (10)一、题目：巴特沃斯数字低通滤波器二、要求：利用脉冲响应不变法设计巴特沃斯数字低通滤波器，通带截止频率100HZ,采样频率1000HZ，通带最大衰减为0.5HZ，阻带最小衰减为10HZ，画出幅频、相频相应相应曲线。
并假设一个信号x(t)=sin(2*pi*f1*t)+sin(2*pi*f2*t),其中f1=50HZ,f2=200HZ。
用此信号验证滤波器设计的正确性。
三、设计原理1、数字滤波器的基本概念所谓数字滤波器，是指输入、输出均为数字信号，通过数值运算处理改变输入信号所含频率成分的相对比例，或者滤波器除某些频率成分的数字器件或程序，因此，数字滤波的概念和模拟滤波相同，只是的形式和实现滤波方法不同。
正因为数字滤波通过数值运算实现滤波，所以数字滤波处理精度高、稳定、体积小、质量轻、灵活、不存在阻抗匹配问题，可以实验模拟滤波器无法实现的特殊滤波功能。
如果要处理的是模拟信号，可通过A\DC和D\AC,在信号形式上进行匹配转换，同样可以使用数字滤波器对模拟信号进行滤波。
2、数字滤波器的工作原理数字滤波器是一个离散时间系统，输入x(n)是一个时间序列，输出y(n)也是一个时间序列。
如数字滤波器的系统函数为H(Z),其脉冲响应为h(n),则在时间域内存在下列关系y(n)=x(n) h(n)在Z域内，输入输出存在下列关系Y(Z)=H(Z)X(Z)式中，X(Z),Y(Z)分别为输入x(n)和输出y(n)的Z 变换。
低通滤波器的设计和优化
低通滤波器的设计和优化低通滤波器是一种常见的信号处理器件，用于去除信号中的高频成分，保留低频信号。
在电子领域中，低通滤波器的设计和优化是一项关键任务，本文将介绍低通滤波器的基本原理、常见的实现方法以及优化技术。
一、低通滤波器的基本原理低通滤波器是一种频率选择性滤波器，它可以通过滤波器的截止频率来控制信号中通过的频率范围。
低通滤波器允许低频信号通过而抑制高频信号，常用于信号处理、音频放大、通信系统等应用中。
低通滤波器的原理基于频率响应曲线，其特点是在截止频率以下，信号的衰减较小；而在截止频率以上，则呈现出明显的衰减。
根据不同的要求和应用场景，可以选择各种类型的低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器、埃尔米特滤波器等。
二、低通滤波器的实现方法低通滤波器可以通过多种方式实现，下面介绍两种常见的方法。
1. RC低通滤波器RC低通滤波器是一种简单且常见的实现方法，它基于电容和电阻的组合。
电容的特性是在高频信号下具有较大的阻抗，而在低频信号下具有较小的阻抗。
通过合理选择电容和电阻的数值，可以实现所需的截止频率。
2. 基于操作放大器的低通滤波器除了RC低通滤波器外，还可以使用操作放大器构建低通滤波器。
在这种方法中，操作放大器的反馈网络被设计为低通滤波器，以实现所需的频率响应。
根据反馈电阻和电容的数值，可以调整截止频率和滤波器的品质因子。
三、低通滤波器的优化技术为了进一步提高低通滤波器的性能，可以采用以下优化技术。
1. 选择适当的滤波器类型根据应用需求，选择适当的滤波器类型是优化低通滤波器的第一步。
不同的滤波器类型在频率响应、群延迟等方面有所差异，需根据具体情况进行选择。
2. 优化滤波器参数在设计低通滤波器时，选择合适的滤波器参数对性能具有重要影响。
例如，在RC低通滤波器中，调整电阻和电容的数值可以改变截止频率和衰减特性。
3. 级联和并联滤波器级联和并联滤波器是优化低通滤波器性能的有效方法之一。
通过将多个滤波器级联或并联，可以实现更严格的频率选择性以及更小的衰减。
FIR滤波器设计要点
FIR滤波器设计要点FIR (Finite Impulse Response) 滤波器是一种数字滤波器，其设计要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。
以下是对这些要点的详细介绍。
1.滤波器类型选择：在设计FIR滤波器之前，需要确定滤波器的类型。
常见的FIR滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
不同类型的滤波器适用于不同的应用场景，因此在选择滤波器类型时需要考虑系统的需求。
2.滤波器系数设计：FIR滤波器的核心是滤波器系数。
滤波器系数决定了滤波器的频率响应和滤波特性。
常用的设计方法包括窗函数法、最小均方误差法和频率抽样法等。
窗函数法是最常用的设计方法，其基本思想是通过选择合适的窗函数来得到滤波器系数。
3.频率响应规格：在设计FIR滤波器时，需要明确所需的频率响应规格，包括通带增益、阻带衰减、过渡带宽等。
这些规格直接影响了滤波器的性能，因此需要根据具体应用场景来确定。
4.窗函数选择：窗函数在FIR滤波器设计中起到了重要的作用。
常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
不同的窗函数具有不同的特性，选择合适的窗函数可以得到优良的滤波器性能。
5.滤波器长度选择：滤波器长度决定了滤波器的频率分辨率和时间分辨率。
滤波器长度越长，频率响应越尖锐，但计算复杂度也越高。
因此，在设计FIR滤波器时需要权衡计算复杂度和性能要求，选择合适的滤波器长度。
6.优化设计：7.实现方式：总之，设计FIR滤波器要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。
设计者需要根据具体的应用场景和性能要求来进行合理的设计和优化，以满足系统的需求。

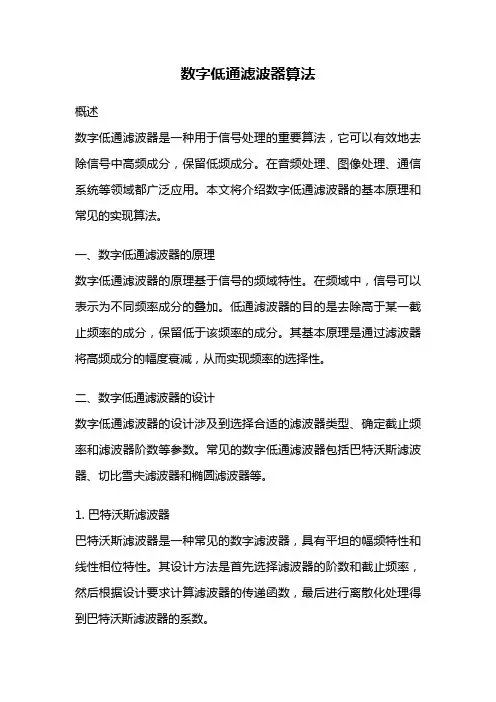

数字低通滤波器算法
数字低通滤波器算法概述数字低通滤波器是一种用于信号处理的重要算法，它可以有效地去除信号中高频成分，保留低频成分。
在音频处理、图像处理、通信系统等领域都广泛应用。
本文将介绍数字低通滤波器的基本原理和常见的实现算法。
一、数字低通滤波器的原理数字低通滤波器的原理基于信号的频域特性。
在频域中，信号可以表示为不同频率成分的叠加。
低通滤波器的目的是去除高于某一截止频率的成分，保留低于该频率的成分。
其基本原理是通过滤波器将高频成分的幅度衰减，从而实现频率的选择性。
二、数字低通滤波器的设计数字低通滤波器的设计涉及到选择合适的滤波器类型、确定截止频率和滤波器阶数等参数。
常见的数字低通滤波器包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
1. 巴特沃斯滤波器巴特沃斯滤波器是一种常见的数字滤波器，具有平坦的幅频特性和线性相位特性。
其设计方法是首先选择滤波器的阶数和截止频率，然后根据设计要求计算滤波器的传递函数，最后进行离散化处理得到巴特沃斯滤波器的系数。
2. 切比雪夫滤波器切比雪夫滤波器是一种具有截止频率附近波纹特性的数字滤波器。
其设计方法是选择滤波器的阶数、截止频率和波纹系数，然后根据设计要求计算滤波器的传递函数，最后进行离散化处理得到切比雪夫滤波器的系数。
3. 椭圆滤波器椭圆滤波器是一种具有特定截止频率和衰减系数的数字滤波器。
其设计方法是选择滤波器的阶数、截止频率、衰减系数和波纹系数，然后根据设计要求计算滤波器的传递函数，最后进行离散化处理得到椭圆滤波器的系数。
三、数字低通滤波器的实现算法数字低通滤波器的实现算法有多种，常见的包括FIR滤波器和IIR 滤波器。
1. FIR滤波器FIR（Finite Impulse Response）滤波器是一种线性相位滤波器，其输出只与输入信号的有限个历史样本有关。
FIR滤波器的实现算法主要有直接形式、频率抽取形式和多相形式等。
2. IIR滤波器IIR（Infinite Impulse Response）滤波器是一种具有无限长脉冲响应的滤波器，其输出与输入信号的无限个历史样本有关。
FIR数字低通滤波器的(汉宁)窗函数法设计
)(9cos 15.0)(12cos 15.0)(1919n R n n R N n n w ⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛--=ππ2．３进行语音信号的采集(１）按“开始”-“程序”-“附件”-“娱乐”-“录音机”的顺序操作打开Window ｓ系统中的录音机软件。
如图１所示。
图１ wi ｎdows 录音机（2）用麦克风录入自己的声音信号并保存成wav 文件。
如图2所示。
图２ 保存文件保存的文件按照要求如下：① 音信号文件保存的文件名为“y ｕxueji ａo.wav ”。
②语音信号的属性为“8.0０0KH ｚ,8位,单声道 7KB ／秒” ，其它选项为默认。
2.4语音信号的分析将“yu ｘｕejiao ．wav ”语音文件复制到计算机装有Ma ｔｌab 软件的磁盘中相应Mat ｌａｂ目录中的“work ”文件夹中。
打开Ｍatlab 软件,在菜单栏中选择“File ”－图3语音信号的截取处理图在图3中,其中第一个图为原始语音信号；第二个图是截短后的信号图。
图4频谱分析图其中第二个图是信号的FFT 结果，其横坐标的具体值是X （k)中的序号k;第三个图是确定滤波频率范围的参考图,其横坐标的具体值应当是遵循DFT 定义式和频率分辨率求得的：∑-===10)()]([)(N n k N W n x n x DFT k X π当ｋ等于0时, 020j kn Njk knNe eW ==⋅-=π,从数字角频率上看，对应的正好是0=ω即直流的位置，也就是说,在取滤波频段时,当将主要能量（即红色框的部分）保留，其余频段部分的信号滤除。
)]([)(n x DFT k X =相当于是信号)(n x 的实际频谱)]([)(n x DFT ej X w =采样，而)(n x 又是连续时间语音信号)(t x 的采样。
)(k X 的每两个相邻取值之间的频率间隔大小对应到语音信号)(n x 的频谱中去，其频率间隔大小正好是采样结果的长度采样速率===∆L f f f s det f ∆称频率分辨率，其中Hz f s 8000=,10000=L ,ｐ2=sum(s2.^2)－sum（s1.^2);ＳNR1=１0*log10(p1/p2）;p３=sum（s4.^2)/80０0;p4＝sum(s3.^2)／800０-sｕm(s4.＾2)/80００;ＳNR2=10＊loｇ10(p３/p4);2．6 噪声叠加图5 语音信号与加噪声后语音信号对比图五为语音信号与加噪声后语音信号对。
低通滤波器的设计与仿真
低通滤波器的设计与仿真设计低通滤波器需要考虑以下几个方面：1. 频率响应：低通滤波器的频率响应应该呈现出降低高频分量的特性。
常见的频率响应形状包括巴特沃斯型（Butterworth）、切比雪夫型（Chebyshev）以及椭圆型（Elliptic）等。
2.通带衰减和阻带衰减：通带衰减是指滤波器在低频范围内将信号传递的衰减程度，而阻带衰减则是指滤波器将高频信号抑制的程度。
一个优秀的低通滤波器要能够实现较低的通带衰减和较高的阻带衰减。
3.相位响应：滤波器的相位响应与滤波后的信号延迟有关。
在一些应用中，信号的相位延迟会对系统的性能产生影响，因此需要对低通滤波器的相位响应进行合理设计。
设计滤波器的一种方法是使用模拟滤波器设计技术。
在模拟滤波器设计中，可以使用模拟滤波器的传递函数、阶数以及频率响应形状等参数进行设计。
根据设计的参数，可以利用电路设计工具进行滤波器的仿真和优化。
最终得到满足要求的模拟滤波器电路。
另一种方法是使用数字滤波器设计技术。
数字滤波器是通过数字信号处理的方法实现滤波效果的。
在设计数字滤波器时，需要选择适当的滤波器类型（如FIR滤波器或IIR滤波器）、阶数、滤波器系数等参数。
可以使用各种数学算法和信号处理工具进行仿真和优化，最终得到满足要求的数字滤波器。
在设计和仿真低通滤波器时，常用的工具有MATLAB、Simulink、SPICE等。
这些工具提供了丰富的滤波器设计函数和可视化界面，可以方便地进行设计和仿真。
在进行滤波器设计和仿真过程中，需要注意选择适当的滤波器类型和参数。
此外，还需要根据应用需求进行滤波器的性能优化和调整。
通过设计与仿真，可以得到满足特定应用需求的低通滤波器，提高系统的性能和信号质量。
