金属腐蚀与防护课后习题
金属腐蚀与防护课后习题

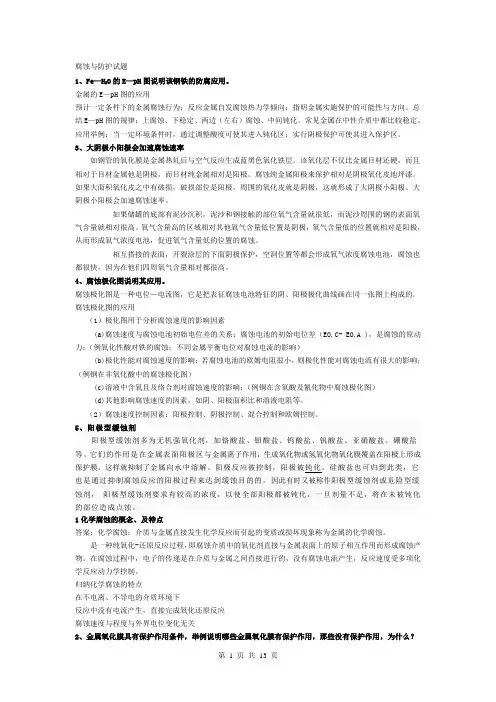

腐蚀与防护试题1、Fe—H2O的E—pH图说明该钢铁的防腐应用。
金属的E—pH图的应用预计一定条件下的金属腐蚀行为；反应金属自发腐蚀热力学倾向；指明金属实施保护的可能性与方向。
总结E—pH图的规律：上腐蚀、下稳定、两边（左右）腐蚀、中间钝化。
常见金属在中性介质中都比较稳定。
应用举例：当一定环境条件时，通过调整酸度可使其进入钝化区；实行阴极保护可使其进入保护区。
3、大阴极小阳极会加速腐蚀速率如钢管的氧化膜是金属热轧后与空气反应生成蓝黑色氧化铁层。
该氧化层不仅比金属目材还硬，而且相对于目材金属他是阴极，而目材纯金属相对是阳极。
腐蚀纯金属阳极来保护相对是阴极氧化皮地坪漆。
如果大面积氧化皮之中有破损，破损部位是阳极，周围的氧化皮就是阴极，这就形成了大阴极小阳极。
大阴极小阳极会加速腐蚀速率。
如果储罐的底部有泥沙沉积，泥沙和钢接触的部位氧气含量就很低，而泥沙周围的钢的表面氧气含量就相对很高。
氧气含量高的区域相对其他氧气含量低位置是阴极，氧气含量低的位置就相对是阳极，从而形成氧气浓度电池，促进氧气含量低的位置的腐蚀。
相互搭接的表面，开裂涂层的下面阴极保护，空洞位置等都会形成氧气浓度腐蚀电池，腐蚀也都很快，因为在他们四周氧气含量相对都很高。
4、腐蚀极化图说明其应用。
腐蚀极化图是一种电位—电流图，它是把表征腐蚀电池特征的阴、阳极极化曲线画在同一张图上构成的。
腐蚀极化图的应用（1）极化图用于分析腐蚀速度的影响因素(a)腐蚀速度与腐蚀电池初始电位差的关系：腐蚀电池的初始电位差（EO,C- EO,A )，是腐蚀的原动力；（例氧化性酸对铁的腐蚀；不同金属平衡电位对腐蚀电流的影响）(b)极化性能对腐蚀速度的影响：若腐蚀电池的欧姆电阻很小，则极化性能对腐蚀电流有很大的影响；（例钢在非氧化酸中的腐蚀极化图）(c)溶液中含氧且及络合剂对腐蚀速度的影响；（例铜在含氧酸及氰化物中腐蚀极化图）(d)其他影响腐蚀速度的因素，如阴、阳极面积比和溶液电阻等。
高中化学(新人教版)选择性必修一课后习题：金属的腐蚀与防护(课后习题)【含答案及解析】
金属的腐蚀与防护课后篇素养形成必备知识基础练1.下列与金属腐蚀有关的说法不正确的是()A.钢铁在潮湿空气中生锈属于电化学腐蚀B.电化学腐蚀一般可分为吸氧腐蚀和析氢腐蚀C.金属腐蚀的本质是金属原子失去电子被氧化D.铝具有很强的抗腐蚀能力,是因为其不易与氧气发生反应项,铝具有很强的抗腐蚀能力,是因为铝易被空气中的氧气氧化生成一层致密的氧化物保护膜,使内部金属不被腐蚀。
2.如图装置中,小试管内为红墨水,具支试管内盛有pH=4的雨水和生铁片。
观察到:开始时导管内液面下降,一段时间后导管内液面回升,略高于小试管液面。
以下有关解释合理的是()A.生铁片中的碳是原电池的负极,发生还原反应B.雨水酸性较强,生铁片仅发生析氢腐蚀C.墨水回升时,碳极反应式为O2+2H2O+4e-4OH-D.具支试管中溶液pH逐渐减小解析发生原电池反应时,生铁片中的碳是原电池的正极,A错误;雨水酸性较强,开始时铁片发生析氢腐蚀,产生氢气,导管内液面下降,一段时间后铁片发生吸氧腐蚀,吸收氧气,导管内液面上升,B错误;导管内液面上升时,铁片发生吸氧腐蚀,碳为正极,正极电极反应式为O2+2H2O+4e-4OH-,C正确;铁片无论是发生析氢腐蚀还是吸氧腐蚀,具支试管内溶液pH均增大,D错误。
3.为探究钢铁的吸氧腐蚀原理设计了如图所示的装置,下列有关说法错误的是()A.正极的电极反应式为O2+2H2O+4e-4OH-B.将石墨电极改成Mg电极,难以观察到铁锈生成C.若向自来水中加入少量NaCl(s),可较快地看到铁锈D.分别向铁、石墨电极附近吹入O2,前者铁锈出现得快,失电子被氧化成Fe2+;在正极氧气得电子发生还原反应生成OH-,故向石墨电极附近吹入O2的腐蚀速率比向铁电极附近吹入O2的腐蚀速率大;向自来水中加入NaCl(s),可使电解质溶液的导电能力增加,增大腐蚀速率;若将石墨电极换成Mg电极,则负极为Mg,Fe被保护,难以看到铁生锈。
4.一定条件下,碳钢腐蚀与溶液pH的关系如下:下列说法不正确的是()A.在pH<4的溶液中,碳钢主要发生析氢腐蚀B.在pH>6的溶液中,碳钢主要发生吸氧腐蚀C.在pH>14的溶液中,碳钢腐蚀的正极反应为O2+4H++4e- 2H2OD.在煮沸除氧气后的碱性溶液中,碳钢腐蚀速率会减小解析C项,在pH>14的溶液中,碳钢腐蚀的正极反应为O2+2H2O+4e- 4OH-。
金属腐蚀与防护课后习题及实验答案
金属腐蚀与防护课后习题及实验答案课后习题1.什么是金属腐蚀？请简要说明。
金属腐蚀是指金属在与外界环境接触的过程中，由于化学或电化学作用导致金属表面逐渐失去其原有的金属性质的一种现象。
金属腐蚀主要由电子传递过程和离子传递过程构成。
2.列举几种常见的金属腐蚀类型。
•电化学腐蚀•化学腐蚀•氧化腐蚀3.金属腐蚀的影响主要体现在哪些方面？金属腐蚀的主要影响包括： - 金属材料的破坏和失效 - 资源浪费 - 生态环境污染4.请列举几种常见的金属腐蚀防护方法。
•表面涂覆防护•电化学防护•材料选择防护5.什么是阴极保护？它是如何实现的？阴极保护是一种主动防护措施，通过在金属表面引入外部电流，使金属表面成为阴极，从而抑制金属腐蚀的一种方法。
实现阴极保护的关键是保证外部电流的输入和金属结构的良好接触。
常见的阴极保护方法包括外加电流阴极保护和阳极保护。
实验答案实验一：金属腐蚀观察实验目的：观察不同金属在某种腐蚀剂作用下的腐蚀现象。
实验步骤： 1. 准备实验器材和试剂，包括不同金属样品、腐蚀剂。
2. 将不同金属样品分别放入不同的容器中。
3. 向不同容器中添加适量的腐蚀剂。
4. 观察金属样品在腐蚀剂中的变化，记录下观察结果。
实验结果：观察不同金属样品在腐蚀剂中的变化，记录下观察结果。
金属样品腐蚀剂腐蚀现象铁盐酸表面产生气泡铝硝酸表面逐渐变薄铜硫酸表面出现绿色物质实验结论：根据实验结果可以得出以下结论： - 铁在盐酸中会发生气泡，产生氢气。
- 铝在硝酸中会逐渐被腐蚀，表面变薄。
- 铜在硫酸中会生成绿色物质，表明发生了腐蚀反应。
实验二：金属腐蚀防护实验目的：通过表面涂覆防护来延缓金属腐蚀的过程。
实验步骤： 1. 准备实验器材和试剂，包括金属样品、防护涂层材料。
2. 将金属样品分别涂覆上防护涂层材料。
3. 将涂好防护涂层的金属样品放入腐蚀介质中。
4. 观察金属样品在腐蚀介质中的变化，记录下观察结果。
实验结果：观察涂有防护涂层的金属样品在腐蚀介质中的变化，记录下观察结果。
金属腐蚀与防护课后题答案
1.材料腐蚀的定义:腐蚀是材料受环境介质的化学、电化学和物理作用产生的损坏或变质现象。
腐蚀包括化学、电化学与机械因素或生物因素的共同作用。
2.腐蚀的特点:自发性/铁腐蚀变成以水和氧化铁为主的腐蚀产物，这些腐蚀产物在结构或形态上和自然界天然存在的铁矿石类似，或者说处于同一能量等级自发性只代表反应倾向，不等于实际反应速度普遍性/ 元素周期表中约有三、四十种金属元素，除了金和铂金可能以纯金属单体形式天然存在之外，其它金属都以它们的化合物（氧化物、硫化物）形式存在隐蔽性/ 应力腐蚀断裂管道：表面光亮如新，几乎不存在均匀腐蚀迹象，金相显微镜下，可观察到管道内部布满细微裂纹3.按材料腐蚀形态如何分类:全面腐蚀<均匀和不均匀腐蚀> 局部腐蚀{ 点蚀（孔蚀、）缝隙腐蚀及丝状腐蚀、电偶腐蚀（接触腐蚀）晶间腐蚀}选择性腐蚀4.按材料腐蚀机理如何分类:化学腐蚀、电化学腐蚀、物理溶解腐蚀5.按材料腐蚀环境如何分类:自然环境腐蚀、工业环境腐蚀、生物环境腐蚀1、名词解释物理腐蚀：是指金属由于单纯的物理溶解作用而引起的破坏电化学腐蚀：就是金属和电解质组成两个电极，组成腐蚀原电池。
电极电位：金属-溶液界面上建立了双电层，使得金属与溶液间产生电位差，这种电位差称为电极电位（绝对电极电位）非平衡电极电位：（在生产实际中，与金属接触的溶液大部分不是金属自身离子的溶液）当电极反应不处于平衡状态，电极系统的电位称为非平衡电位。
平衡电极电位：水合金属离子能够回到金属中去，水合-金属化过程速率相等且又可逆，这时的电极电位。
标准电极电位：金属在25℃浸于自身离子活度为1mol/L的溶液中，分压为1×105Pa时的平衡电极电位极化：电流流过电极表面，电极就会失去平衡，并引起电位的变化去极化：能降低电极极化的因素称为去极化因素过电位：是电极的电位差值，为一个电极反应偏离平衡时的电极电位与这个电极反应的平衡电位的差值。
活化极化：设电极反应的阻力主要来自电子转移步骤，液相传质容易进行，这种电极反应称为受活化极化控制的电极反应。
高中化学 金属的腐蚀与防护(解析版)
课时34 金属的腐蚀与防护1．关于金属腐蚀的叙述中，正确的是( )A ．金属被腐蚀的本质是M ＋n H 2O===M(OH)n ＋n 2H 2↑ B ．马口铁(镀锡铁)镀层破损后被腐蚀时，首先是镀层被氧化C ．金属在一般情况下发生的电化学腐蚀主要是吸氧腐蚀D ．常温下，置于空气中的金属主要发生化学腐蚀【答案】C【解析】金属腐蚀的本质主要是金属原子失电子被氧化，腐蚀的内因是金属的化学性质比较活泼，外因是金属与空气、水和其他腐蚀性的物质相接触，腐蚀主要有化学腐蚀和电化学腐蚀。
A 中金属腐蚀的本质应包括化学腐蚀和电化学腐蚀，为M －n e －===M n ＋；B 选项中Sn 、Fe 构成电化学腐蚀，主要是Fe －2e －===Fe 2＋，铁先被腐蚀。
常温下，空气中的金属主要发生电化学腐蚀中的吸氧腐蚀，难以和非金属氧化剂(Cl 2、S)等反应，发生化学腐蚀。
2．下列叙述中正确的是( )A ．原电池的负极发生还原反应B ．电化学腐蚀的实质是金属单质失去电子形成阳离子，而电子直接转移给氧化剂C ．金属在中性环境中主要发生析氢腐蚀D ．钢铁在潮湿环境中锈蚀时，开始生成Fe(OH)2，而后逐渐变成Fe(OH)3和Fe 2O 3·xH 2O【答案】D【解析】不论是吸氧腐蚀还是析氢腐蚀，都是先生成Fe(OH)2，再逐渐转变成Fe(OH)3和Fe 2O 3·xH 2O 。
3．以下防腐措施中，属于电化学保护法的是( )A ．用氧化剂使金属表面生成致密稳定的氧化物保护膜B ．在金属中加入一些铬或者镍制成合金C ．在轮船的船壳水线以下部分，装上一锌锭D ．在金属表面喷漆【答案】C【解析】在轮船的船壳水线以下部分，装上锌能形成铁锌原电池，锌为负极，被腐蚀，铁被保护。
4．铜制品上的铝质铆钉，在潮湿空气中易发生腐蚀的主要原因可描述为( )A ．形成原电池，铝作负极B．形成原电池，铜作负极C．形成原电池时，电流由铝经导线流向铜D．铝质铆钉发生了化学腐蚀【答案】A【解析】金属铝发生的是电化学腐蚀，铝比铜活泼，故金属铝是负极，电流的流动方向与电子的流动方向恰好相反，应是由铜经导线流向铝。
人教版高中化学选修1 第三章 第二节 金属的腐蚀和防护练习含答案

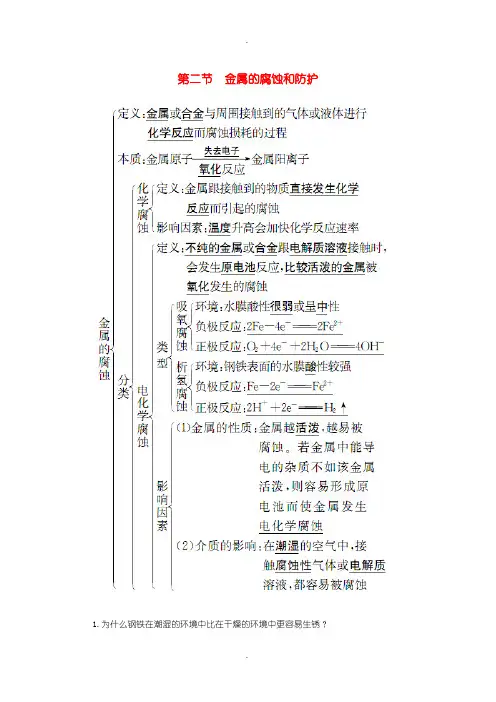

第二节金属的腐蚀和防护1.为什么钢铁在潮湿的环境中比在干燥的环境中更容易生锈？提示：不纯的金属或合金，在潮湿的空气中形成微小原电池而发生电化学腐蚀，主要发生吸氧腐蚀，加快了反应速率。
►综合拓展一、化学腐蚀和电化学腐蚀的比较二、吸氧腐蚀与析氢腐蚀的比较（以钢铁腐蚀为例）►尝试应用1.钢铁在很弱的酸性或中性条件下发生电化学腐蚀时，正极的反应式为（C）A.Fe－2e－===Fe2＋B.2H＋＋2e－===H2↑C.2H2O＋O2＋4e－===4OH－D.Fe－3e－===Fe3＋解析：考查金属的电化学腐蚀的实质。
钢铁中含有多种杂质，在考虑钢铁的电化学腐蚀时，为了简化问题，主要讨论碳杂质问题，也就是以Fe为负极，C为正极的原电池反应。
在中性条件或弱酸性条件下发生的是吸氧腐蚀，原电池的正极为C，发生还原反应，即得电子反应，故A、D两项应排除，在B、C两项中，B项是析氢腐蚀的电极反应式，所以C项符合题意。
金属的防护2.镀锌铁与镀锡铁的镀层破损后，哪个更耐腐蚀？提示：镀锌铁更耐腐蚀，因为发生电化学腐蚀时，锌比铁活泼，因此适合作原电池的负极，失去电子被氧化，从而保护了铁。
而锡不如铁活泼，当镀锡铁镀层破损后，铁做负极，失去电子被氧化。
►综合拓展三、金属的防护1.保持金属表面清洁干燥。
2.金属表面涂抹油漆等保护层。
3.改变金属内部结构，如制成合金。
4.通过化学方法使其表面形成保护层，如电镀、形成氧化膜等。
5.电化学防护法——牺牲阳极的阴极保护法。
电化学防护法应用原电池原理，让被保护金属作为正极，另找一种活动性较强的金属作为负极。
例如在锅炉内壁、船舶外壳装上若干锌块，就可保护钢铁设备。
发生的电极反应：负极：2Zn－4e－===2Zn2＋；正极：O2＋2H2O＋4e－===4OH－。
锌块不断被腐蚀，可定期拆换，使铁得到保护。
►尝试应用2.下列做法不能起防锈作用的是（A）A.保留铁制品上的铁锈B.在铁制品表面镀锌C.在金属机械上涂油D.在车、船的表面刷油漆解析：铁锈是比较疏松的氧化膜，容易保存一些水分，形成电解质溶液加速铁的腐蚀，不能起到防锈的作用。
金属防护与腐蚀习题解答
因不知icorr ,所以忽略a ,可用E0,a 估算 Ecorr ,即E0,a =Ecorr
EFe=E0Fe
0.029 Ecorr EFe E Fe lg106 2 0.44 (0.087) 0.527(V )
0
铜电极和氢电极（PH2=2atm）浸在Cu2+ 活度为1且pH=1的CuSO4溶液中 组成电池，25°C，求该电池的电动势，并判断电池的极性。
低碳刚在pH＝1的无氧水溶液中，腐蚀电位 为-0.72V（相对饱和Cu/CuSO4电极）。对于同 样钢的氢过电位（单位为V）遵循下列关系：η ＝0.7+0.1lgi，式中i的单位为A· -2。假定所有 cm 钢表面近似作为阴极，计算腐蚀速度（g/m2· h)。
解: 已知pH=1, Ecorr = -0.72V(相对饱和Cu/Cu2+） 饱和Cu/Cu2+的E = + 0.32V 故Ecorr= -0.72 + 0.32 = -0.4 V(SHE) E 0,C = EH+/H2 = -0.059 pH=-0.0591=-0.059(V) ηC= Ecorr- E 0,C = -0.4 - (-0.059) = -0.341 (V) 根据η=0.7 + 0.1 lgi 可求出lgicorr
4
(icorr单位：µA•cm-2)
A Vt 3.27 10 icorr n 56 3 3.27 10 100 2 7.87 1.16(m m a 1 )
3
或Vt 8.76
1.04 8.76 7.87 1.16(m m a 1 )
V
aCd 2
KspCd (OH )2 a 2OH
2 1014 2 7 2 (1 10 )
金属腐蚀与防护课后习题 陈颖敏 李志勇编
阳极极化： -E（mV,对SCE) i（A/cm2)
360 47 350 57 72
406
404
3
第四章（P62）
9. 已知ECu2+/Cu=+0.34V（25oC），在溶液中，为什么铜可能发生耗 氧腐蚀，并不会发生析氢腐蚀？
解：因为EH+/H2= -0.059pH = -0.413(V) EO2/OH- =1.229 - 0.059 pH =+0.814(V )
(pH=7) (pH=7)
0.202 0.7 lg i 0.1
icorr 9.551010 A cm2 9.551010
A cm
2
Vt 3.27 103
3
A icorr n
56 9.5510 4 3.27 10 2 7.87 1.11105 m m a 1
解：已知E0Cu=+0.337V, aCu=1 0.059 ECu 0.337 lg1 0.337(V ) 2
已知PH2=2atm, pH=1(aH=10-1)
EH E
0 H
0.059lg
aH
PH 2
101 EH 0 0.059lg 0.0295 2
E电=+0.337-(-0.029)=+0.3665(V) 铜电极为正极，氢电极为负极。43;/Cu < E0 O2/H2O = +1.229 (V) Cu可能发生腐蚀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章绪论第2章腐蚀电池第2章腐蚀电池1. 将铜片和锌片插在3%NaCl 溶液中，测得铜片和锌片未接通时的电位分别为 +0.05V和–0.83V。
当用导线通过电流表把铜片和锌片接通，原电池开始工作，电流表指示的稳定电流为0.15mA。
已知电路的欧姆电阻为200Ω。
(1)原电池工作后阳极和阴极的电位差Ec – Ea= ？(2)阳极极化值∆Ea 与阴极极化值∆Ec的绝对值之和∆Ea+ ∣∆Ec∣等于多少?(3)如果阳极和阴极都不极化，电流表指示应为多少？(4)如果使用零电阻电流表，且溶液电阻可以忽略不计，那么电流达到稳态后，阳极与阴极的电位差Ec –Ea、阳极极化值与阴极极化值的绝对值之和∆Ea + ∣∆Ec∣等于多少？电流表的指示又为多少？2. 某腐蚀体系的参数为：E 0a = -0.4V，E0c = 0.8V，E cor = -0.2V。
当R = 0时，I cor = 10mA，该腐蚀电池属于什么控制类型？如果欧姆电阻R = 90Ω，那么I'cor =？腐蚀电池又属于什么控制类型？第3章电化学腐蚀倾向作业1. 在下列情况下，氧电极反应的平衡电位如何变化：(1)温度升高10︒C (取Po2=1atm，pH = 7)。
(2) 氧压力增大到原来的10倍 (温度25︒C)。
(3) 溶液pH值下降1单位 (温度25︒C)。
2. 将铁置于饱和空气的碱溶液(pH = 10)中，按阳极反应为(1)Fe + Fe2+ + 2e(2)Fe + 2OH- = Fe(OH)2+ 2e计算腐蚀倾向，二者是否相同？为什么？3. 将两根铜棒分别浸于0.01mol/L CuSO4溶液和0.5mol/L CuSO4溶液，组成一个金属离子浓差电池。
(1)哪一根铜棒是阳极，哪一根铜棒是阴极？(2)写出阳极反应和阴极反应，计算其平衡电位。
该金属离子浓差电池的腐蚀倾向是多少伏？第4章电化学腐蚀速度作业四1．表面积为20cm2 的铁样品浸泡在PH=1的除氧酸溶液中，经过50h试验，测得了铁样品的损失质量为0.1g，已知在铁的表面上析氧反应符合Tafel公式η=-0.64-0.125lg|i|，η的单位为V，i 的单位为A/cm2 ，试计算：（1）样品厚度的减少△h(mm);（2）铁电流的腐蚀电流密度icor(A/m2);（3）铁试样的腐蚀电位Ecor。
2.海水中的含氧量为3.2mg/L,求一年中锌的消耗量？（氧的扩散层厚度为，扩散系数为D=1.9×10-5 cm2 /s,Zn的原子量为65.4）。
用图解法求腐蚀电流密度的变化r = i'cor / i cor和腐蚀电位的变化∆E = E'cor– E co6. 一个阳极反应受活化极化控制、阴极反应受浓度极化控制的腐蚀体系，阴极反应的极限扩散电流密度为i d，腐蚀电位为E cor。
由于搅拌使阴极反应的极限扩散电流密度上升到i'd，阳极反应参数不变；腐蚀电位正移到E'cor。
(1)作腐蚀体系的极化曲线图。
(2 ) 用图解法求腐蚀电位变化∆E = E'cor – Ecor。
第5章析氢腐蚀和吸氧腐蚀思考题1. 1. 交换电流密度的概念及意义，与电极反应极化性能的关系；过电位和电极反应速度的关系。
动力学方程的一般表达式；Tafel方程式的数学形式、图形表示以及及适用条件；极限扩散电流密度的计算。
2 2.对受氧扩散控制的吸氧腐蚀体系，当id增加到一定程度，阴极反应将由浓度极化控制转变为浓度极化与活化极化共同影响。
这种控制特征的变化与电极金属材材料有什么关系？用极化图进行分析。
习题(1) 在pH = 0的除氧硫酸铜溶液中( )，铜能否发生析氢腐蚀生成Cu2+？如果能发生，腐蚀倾向是多少伏？(2) 在pH = 10的除氧氰化钾溶液中( )，铜能否发生析氢腐蚀？如果能发生，腐蚀倾向是多少伏？设腐蚀生成的[Cu(CN)2]-离子的活度等于10-4mol/L，已知电极反应Cu + 2CN- = [Cu(CN)2]- + e的标准电位E0 = -0.446V。
习题(1) 推导氢电极反应交换电流密度i0与溶液pH值的关系式。
(2) 在1mol/L盐酸溶液中，Fe表面上氢电极反应的i0 = 2.5×10-6A/cm2，在0.01mol/L 盐酸溶液中Fe表面上氢电极反应的i0 = ?(取Tafel斜率b = 0.118V)。
(3) 当酸溶液的pH值改变一个单位，氢电极反应的Tafel公式中的a的绝对值∣a∣改变多少伏？习题钢制容器用作酸溶液的中间贮槽，与酸溶液接触的表面积为15m2，进入贮槽的酸溶液的工艺条件为：pH = 2.5，25︒C，1atm，并含有4.5mg/L 的溶解氧，流量0.1m3/min。
= -0.54V(vsSCE)。
实验测出容器表面的腐蚀电位Ecor(1)求钢容器的腐蚀速度。
(2)求流出的酸溶液中的氧含量。
扩散层厚度取δ = 5×10-3cm。
第6章金属的钝化第7章金属的高温氧化思考题1.金属表面的膜具有保护性的条件是什么？2.提高合金抗高温氧化性能的途径有哪些？习题已知PdO在850︒C时的分解压力等于500mmHg，在该温度下Pd在空气中和1atm氧气中是否能氧化？习题已知锌发生高温氧化时的P—B比等于1.55，锌的密度为7.1g/cm3。
在400︒C经过120小时氧化，测出增重腐蚀速度为0.063g/m2⋅hr。
锌试样表面氧化膜的厚度等于多少？第8章局部腐蚀习题1. 氯离子活度对四种不锈钢的击穿点位Eb的影响分别为：（1）Cr17 Eb=-0.084lgaCl-+0.020(V)（2）Cr18Ni9 Eb=-0.115 lgaCl- +0.247(V)（3）Cr17M12M02.5 Eb=-0.068 lgaCl- +0.49=0.48(v) (V)（4）Cr26M01 Eb=-0.198lgaCl- +0.485(V)排出在3%的NaCl溶液和2mol/LNaCl溶液中这4种不锈钢的耐腐蚀性能的顺序。
习题2. 金属在酸溶液中发生的缝隙腐蚀可以用氢离子浓差电差电池来说明，设将Fe试样浸泡于pH=0的酸溶液（25℃）中，缝内氢离子难以补充，使pH上升到3。
问：（1）缝内Fe表面和缝外Fe表面哪个是阴极哪个是阳极？（2）求缝外Fe表面阳极溶解电流密度和缝外Fe表面阳的比值。
极溶解电流密度ia2思考题3.不锈钢按组织分类可以分为哪几类，各举出他们的耐腐蚀性如何，并举例。
4. 1Cr18Ni9不锈钢和1Cr17不锈钢的晶间腐蚀原理有何不同，采取什么热处理方法可以消除晶间腐蚀的感性？以下是附加文档，不需要的朋友下载后删除，谢谢顶岗实习总结专题13篇第一篇:顶岗实习总结为了进一步巩固理论知识，将理论与实践有机地结合起来，按照学校的计划要求，本人进行了为期个月的顶岗实习。
这个月里的时间里，经过我个人的实践和努力学习，在同事们的指导和帮助下，对村的概况和村委会有了一定的了解，对村村委会的日常工作及内部制度有了初步的认识，同时，在与其他工作人员交谈过程中学到了许多难能可贵经验和知识。
通过这次实践，使我对村委会实务有所了解，也为我今后的顺利工作打下了良好的基础。
一、实习工作情况村是一个（此处可添加一些你实习的那个村和村委会的介绍）我到村村委会后，先了解了村的发展史以及村委会各个机构的设置情况，村委会的规模、人员数量等，做一些力所能及的工作，帮忙清理卫生，做一些后勤工作；再了解村的文化历史，认识了一些同事，村委会给我安排了一个特定的指导人；然后在村委会学习了解其他人员工作情况，实习期间我努力将自己在学校所学的理论知识向实践方面转化，尽量做到理论与实践相结合。
在实习期间我遵守了工作纪律，不迟到、不早退，认真完成领导交办的工作。
我在村委会主要是负责管理日常信件的工作，这个工作看似轻松，却是责任重大，来不得办点马虎。
一封信件没有及时收发，很有可能造成工作的失误、严重的甚至会造成巨大的经济损失。
很感谢村委会对我这个实习生的信任，委派了如此重要的工作给我。
在实习过程中，在信件收发管理上，我一直亲力亲为，片刻都不敢马虎。
为了做好信件的管理工作，我请教村委会的老同事、上网查阅相关资料，整理出了一套信函管理的具体方法。
每次邮递员送来的信件，我都要亲自检查有无开封、损坏的函件，如果发现有损坏的函件，我马上联络接收人亲自来查收。
需要到邮局领取的函件，我都亲自到邮局领取，并把信函分别发放到每个收件人的手里。
对于收到的所有信函，我都分门别类的登记，标注好收发人的单位、姓名还有来函日期等等。
我对工作的认真负责，受到了村委会领导和同事们的一致好评，在他们的鼓励下，我的工作干劲更足了。
在工作之余，我还经常去村民家里，帮助他们做一些我力所能及的事情，也让我收获了很多知识，学会了许多技能。
我学会了一些常见农作物的生长特征，也学会了怎么给农作物施肥，洒药。
这些，都将是我今后人生道路上的宝贵财富。
短短个月的实习生活很快就过去了，这次实习是我从学校踏入社会的第一步。
在这里，我感受到了村民们的纯朴，也体会到了农村生活的不易，更加深刻的认识到了作为当代大学生身上肩负的使命。
在这次实习生活中，村委会的叔叔、阿姨们对我十分的照顾，在工作中，在生活上都给予了我很多的帮助，也对我寄予了很高的期望。
通过这次实习，锻炼了我的做事能力，养成了对人对事的责任心，也坚定了我加强学习，提升自我价值的信心。
二、发现的问题和建议在此次在村村委会顶岗实习的工作中，确实让我学到了不少书本以外的知识，同时我也发现了不少问题。
第一，该村村委会的工作人员文化水平相对偏低，在村务工作的处理上，方式方法比较粗放。
第二，村委会工作人员思想比较守旧，缺乏对新事物、新观念的学习和认识。
第三，村委会的现代化办公水平还比较低，虽然配备了电脑等现代化办公工具，但是实际的利用程度很低。
第四，村委会人员由于不是国家编制，工作人员的工作热情和工作态度不是很积极。
三、实习的心得体会刚开始去村村委会实习的时候，我的心情充满了激动、兴奋、期盼、喜悦。
我相信，只要我认真学习，好好把握，做好每一件事，实习肯定会有成绩。
但后来很多东西看似简单，其实要做好它很不容易。
通过实践我深有感触，实习期虽然很短，却使我懂得了很多。
不仅是进行了一次良好的校外实习......本文来自公务员之家，查看正文请使用公务员之家站内搜索查看正文。
第二篇:会计顶岗实习工作总结从我踏进实习单位的那一刻起，我就知道我将经历一段特殊的不平凡的并且充满收获的人生旅程，那旅程必定在我的生命中写下浓墨重彩的一笔，必定会在我的生命中留下绚烂多彩的回忆，必定会给我带来生命中无与伦比的财富。
一、实习目的毕业实习是我们大学期间的最后一门课程,不知不觉我们的大学时光就要结束了,在这个时候,我们非常希望通过实践来检验自己掌握的知识的正确性。
