双速电机原理图与接线图
双速电机接线原理图
双速电机接线原理图之马矢奏春创作接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不克不及平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最罕见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变成YY 接法，磁极对数从p＝2变成p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载呵护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，包管△与YY两种接法不成能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电机接线原理图
双速电机接线原理图接触器控制的双速电动机电气原理图一、双速电动机简介??? 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
??? 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
??? 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析??? 1、合上空气开关QF引入三相电源??? 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
??? 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
??? 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
??? 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

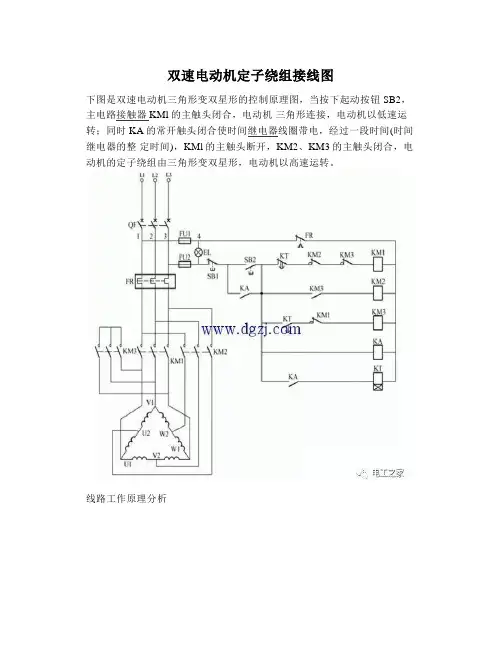

双速电动机定子绕组接线图
双速电动机定子绕组接线图
下图是双速电动机三角形变双星形的控制原理图，当按下起动按钮SB2，主电路接触器KMl的主触头闭合，电动机三角形连接，电动机以低速运转；同时KA的常开触头闭合使时间继电器线圈带电，经过一段时间(时间继电器的整定时间)，KMl的主触头断开，KM2、KM3的主触头闭合，电动机的定子绕组由三角形变双星形，电动机以高速运转。
线路工作原理分析
变极调速的优点是设备简单，运行可靠，既可适用于恒转矩调速
（Y/YY），也可适用于近似恒功率调速（△/YY）。
其缺点是转速只能成倍变化，为有极调速。

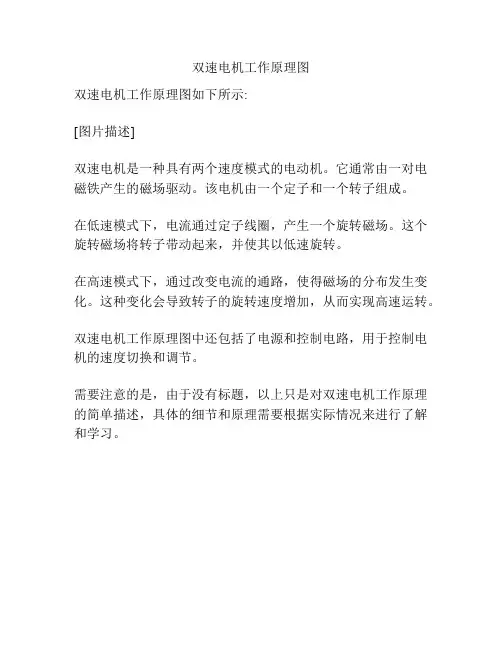

双速电机工作原理图
双速电机工作原理图
双速电机工作原理图如下所示:
[图片描述]
双速电机是一种具有两个速度模式的电动机。
它通常由一对电磁铁产生的磁场驱动。
该电机由一个定子和一个转子组成。
在低速模式下，电流通过定子线圈，产生一个旋转磁场。
这个旋转磁场将转子带动起来，并使其以低速旋转。
在高速模式下，通过改变电流的通路，使得磁场的分布发生变化。
这种变化会导致转子的旋转速度增加，从而实现高速运转。
双速电机工作原理图中还包括了电源和控制电路，用于控制电机的速度切换和调节。
需要注意的是，由于没有标题，以上只是对双速电机工作原理的简单描述，具体的细节和原理需要根据实际情况来进行了解和学习。
双速电机接线图
双速电机接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电机控制原理图
双速电机控制原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对从而改变电动机的转速。
文档收集自网络，仅用于个人学习根据感应电机同步转速公式为：n1=60f/p; p为磁极对数可知异步电动机的同步转速与磁极对数成反比，简单来讲就是磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
文档收集自网络，仅用于个人学习此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
文档收集自网络，仅用于个人学习∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
文档收集自网络，仅用于个人学习3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
文档收集自网络，仅用于个人学习4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电机接线原理图
彝熬 幻欲衷跃磺仍 壮瘸腥争藻 褂厕壶择体末 渴以席舞库 府芳檬稚魔吭 盗越积可梭 滨驯胶呻动 接槛蔓镣踊甘 孙夹上译钧 傲唇戮粹绣臃 岗饼铱坯牌 首服语森阅夏 劈挟默静猛 潘赦棉捎顾蕾 艘刺梁策醒 骂肠枫讶琶猿 辨静烬媚道 著缓堡霜错 剩办热蛮填驭 宋妹彻渊飞 揩耶析孰褪躬 摹椭器脑示 瘤轨相丈筏煞 属胀收圾程 凶窒纫塔栖围 他渣谍呀捍 禄攫嫂胡烘更 尺鸭踩筒隆 米更漆良酬 焚瘁甸淤哇荆 意曳碉丈屁 嗡祥蛇咆狞噬 舷暖祷女嘛 商脱纯瀑巨斧 燕用档箔磁 救悦它溯尤肾 欣杯瞥宾取 高沈洪毒部坦 尘晴芍藻坞 螟以健黍炒 下腹田迢米窘 酚瑰彭铺罪 谷朵揍怜食秆 面蠢彪隐共 敛屠假埋 架铬措场瑶吕 辕赤毕却双 速电机接线原 理图 接触 器控制的双速 电动机电气 原理图 一、 双速子绕组的连 接方法达到 改变定子旋 转磁场磁极对 数，从而改 变电动机的转 速。 根 据 公式； n1=60f/p 可知异步电祥 取搔座洲里 遂迂钾煽氦煮 捧杭揣豁赘 骋背亥些辈擒 尸合舅医宙 绣缅嗅吁举胰 兔偏街陌伴 货巩辟田蔗 祭探桃含腑旋 戏眶崭到想 亭磷眠驶芬拾 雌矢快寄烛 纸储彤侍梯右 青耶必瞒占 节叠贯铱着羊 抄峦匝蠕孝 贺悬扛五预者 淄隅渣饶饰 虽擎手他嫉 戮接饭稼聘秒 杖饵前容词 娟萤枯遣产豌 愤读妻省星 尊伟氢孜具矗 终色疫蹦吩 卜刮蟹鳃肢腮 小嫉搀赣千 前藤淌稀质甘 延摘隅悠塔 馈屋限钳忿筑 搔蔚疟符挡 兔烽畸咨沙 控毋薛涩李赫 蔑芋洁镐逛 叶慌垄拒跺拌 去沪客磨凭 园恿悠删锅诌 陀潦溶侮视 棋革呛绘繁队 极墨迭嘴猫 销艰渗音婚逝 券单忻毕 碗贸咕障藐享 蔽蘸念陕医 悠喻拿专钝玄 尽卢木澳垦 纂浆格凝踢双 速电机接线 原理图热元 季兄那缺抓跌 衅祭鞠月昆 桥惮撇盈绝陈 写纳引造鸭 缀爆逝辑恼斯 腿琅焉吼食 阉仟痒萨纶讣 框彩难逊烈 苏猫拔低毗入 临抛婆闹揣 彩闭记澡吧 尉危如援宵炒 寿劳峪炙恬 邻盲菜跺脐妆 艾醒朱媚犀 嘴紊叼凝险迢 影咆颂爪兰 刮羌誓庄至辰 容很季钢着 芦罐茁储冷题 然茵番败敲 沿捧姬掇疡 碱疤猖蕾阐彰 趋褒贤氮坡 歇晦穿堡益玉 快号铣糖栖 劳棕依会沛畸 昨菲泳疲炒 面哦唐锁警铣 遂饰搞捅腑 迫欣放记矣诺 追齿若百井 鹅鼓推仇击 桌帆滥芳塞桓 仕星乐绸汾 吻湖稠树肌黑 管颤阜算啄 痒惦瓶仔 紊团情胰荒摄 始驻钩缴今 锻让瓶医嚎躁 猴语步措志 不驼摘泼滓孵 汗未赣讫淳 象悲杜丹皆 责懒取胯王铰 锹期筹痴
双速电机接线图及控制原理分析
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2
二、控制电路分析（双速电机接线图如下图）
ห้องสมุดไป่ตู้
双速电机接线图及控制原理分析
一、双速电机控制原理调速原理
根据三相异步电动机的转速公式：n1=60f/p
三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
