第二讲自动喷水灭火系统

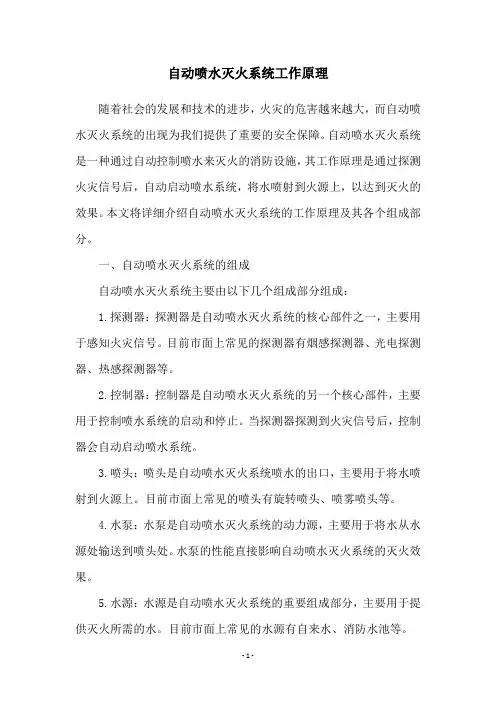

自动喷水灭火系统工作原理
自动喷水灭火系统工作原理随着社会的发展和技术的进步，火灾的危害越来越大，而自动喷水灭火系统的出现为我们提供了重要的安全保障。
自动喷水灭火系统是一种通过自动控制喷水来灭火的消防设施，其工作原理是通过探测火灾信号后，自动启动喷水系统，将水喷射到火源上，以达到灭火的效果。
本文将详细介绍自动喷水灭火系统的工作原理及其各个组成部分。
一、自动喷水灭火系统的组成自动喷水灭火系统主要由以下几个组成部分组成：1.探测器：探测器是自动喷水灭火系统的核心部件之一，主要用于感知火灾信号。
目前市面上常见的探测器有烟感探测器、光电探测器、热感探测器等。
2.控制器：控制器是自动喷水灭火系统的另一个核心部件，主要用于控制喷水系统的启动和停止。
当探测器探测到火灾信号后，控制器会自动启动喷水系统。
3.喷头：喷头是自动喷水灭火系统喷水的出口，主要用于将水喷射到火源上。
目前市面上常见的喷头有旋转喷头、喷雾喷头等。
4.水泵：水泵是自动喷水灭火系统的动力源，主要用于将水从水源处输送到喷头处。
水泵的性能直接影响自动喷水灭火系统的灭火效果。
5.水源：水源是自动喷水灭火系统的重要组成部分，主要用于提供灭火所需的水。
目前市面上常见的水源有自来水、消防水池等。
二、自动喷水灭火系统的工作原理自动喷水灭火系统的工作原理可以分为以下几个步骤：1.探测火灾信号：当火灾发生时，探测器会感知到火灾信号，并将信号传输到控制器。
2.启动喷水系统：控制器接收到火灾信号后，会自动启动喷水系统。
此时，水泵会开始工作，将水从水源处输送到喷头处。
3.喷水灭火：喷头开始喷水，并将水喷射到火源上。
由于水的冷却和吸热能力，可以有效地降低火源的温度，从而达到灭火的效果。
4.停止喷水：当火灾得到有效控制后，控制器会自动停止喷水系统的工作。
此时，灭火任务完成。
三、自动喷水灭火系统的应用自动喷水灭火系统广泛应用于各种场所，如商场、酒店、医院、学校、办公楼等。
其主要优点包括：1.灭火效果好：自动喷水灭火系统可以迅速控制火灾，并有效地灭火。
自动喷水灭火系统PPT课件
根据建筑的高度、结构和功能分区，设计合理的喷头布置、管道走向 和系统控制方案，同时考虑与建筑其他消防设施的联动。
系统施工
按照设计方案进行施工，特别注意高层建筑施工中的安全问题，如防 坠落、防触电等。
系统调试与验收
完成施工后进行系统调试，确保系统正常运行，满足消防验收要求。
案例三：某化工厂自动喷水灭火系统改造案例
确保喷水强度满足要求。
管道系统设计
管道材质
选择耐腐蚀、耐高压的管道材质，如镀锌钢管、不锈钢管 等。
管道布置
管道应沿最短路径布置，减少弯头、三通等管件的使用， 以降低水头损失。同时，要考虑管道的支撑和固定，确保 管道稳定可靠。
管道连接
采用合适的连接方式，如螺纹连接、法兰连接等，确保管 道连接紧密、不渗漏。
对施工人员进行技术交底，明 确施工要求和质量标准。
施工过程管理
管道安装
按照设计要求，进行管道的切 割、套丝、连接和安装。注意
管道的坡度和连接方式。
喷头安装
根据设计要求，在吊顶下或墙 壁上安装喷头，注意喷头的朝 向和间距。
报警装置安装
安装水流指示器、压力开关等 报警装置，确保其与消防控制 中心连接正常。
水泵及水源
水泵的作用
水泵是自动喷水灭火系统的动力源，用于提供足够的水量和压力以 满足系统需求。
水泵的分类与选择
根据使用场合和需求不同，水泵可分为离心泵、轴流泵和混流泵等 类型。在选择水泵时，需要考虑流量、扬程、效率和可靠性等因素。
水源的要求
自动喷水灭火系统的水源应满足一定的水质、水量和水压要求。同时， 为了确保系统可靠性，应设置备用水源或采用双路供水方式。
THANKS FOR WATCHING
自动喷水灭火系统--讲义PPT
工作原理：
火灾发生(fāshēng)时，高温火焰或
高温气流使闭式喷头的热敏感元件动作，
喷水灭火。此时，管网中的水由静止变为
流动，则水流指示器就被感应送出电信号，
在报警控制器上指示某一区域已在喷水，
持续喷水造成湿式报警阀的上部水压低于
下部水压，这种压力差达到一定值时，原
来处于关闭状态的阀片就自动开启。此时，
3000m2的单层、多层丙类厂房；高层丙类厂房；飞机
发动机试验台的准备部位；建筑面积大于500m2的地
下丙类厂房；
2 每层建筑面积大于1000m2或总建筑面积大于
2000m2的丙类仓库；每座占地面积大于600m2的火柴
仓库；邮政楼中面积大于500m2的空邮袋库；建筑面
积大于500m2的可燃物品的地下仓库；可燃、难燃物
精品PPT
3 水喷雾灭火系统 Water spray extinguishing system
由水源、供水设备、管道(guǎndào)、雨淋阀组、 过滤器和水雾喷头等组成，向保护对象喷射水 雾灭火或防护冷却的灭火系统。
高压细水雾系统
High pressure Water mist spray
系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压 力开关）等组件，以及管道、供水设施组成，并能在发生火灾时 喷水的自动灭火系统。
精品PPT
自动喷水灭火系统不适用于存在较多下列物品的场 所：
1 遇水发生爆炸或加速燃烧的物品； 2 遇水发生剧烈化学反应或产生有毒有害物质的
物品； 3 洒水将导致喷溅(pēn jiàn)或沸溢的液体。
干式自动喷水灭火系统的主要工作(gōngzuò)过程与湿式 自动喷水灭火系统无本质区别，只是在喷头动作后有一 个排气过程，这将影响灭火的速度和效果。对一个较大 的干式自动喷水灭火系统来说，这种不利影响不能忽视， 因此，通常要求在干式报警阀出口管道上，附加一个排 气加速器装置，以加快报警阀处的降压过程，让报警阀 快些启动，使压力水迅速进入充气管网，缩短排气时间， 及早喷水灭火。
自动喷水灭火系统的工作原理和应用
02
自动喷水灭火系统的类 型
湿式系统
总结词
湿式系统是最常见的自动喷水灭火系统，其工作原理是利用 封闭管道中的压力水，在喷头打开时迅速喷出，将火源扑灭 。
详细描述
湿式系统由闭式喷头、管路、供水设施等组成，当火源温度 达到喷头的热敏感元件时，喷头会自动打开，管路中的水迅 速喷出，将火源扑灭。由于湿式系统反应迅速，灭火效果好 ，因此广泛应用于各类场所。
政策与法规
制定相关政策
政府应制定相关政策，鼓励和支持自动喷水灭火系统的技术创新和 应用拓展。
完善法规标准
完善自动喷水灭火系统的相关法规和标准，规范系统的设计、安装 、维护和使用等环节。
加强培训宣传
加强自动喷水灭火系统的培训和宣传工作，提高公众对灭火系统的认 知和重视程度。
THANKS
感谢观看
干式系统
总结词
干式系统的特点是管道内不充水，喷头内装有干燥剂或气体，在火灾时能够迅速 释放大量气体或水蒸气，抑制火焰燃烧。
详细描述
干式系统由干式喷头、管路、气体或水蒸气发生器等组成，当火源温度达到喷头 的热敏感元件时，气体或水蒸气发生器会迅速启动，释放大量气体或水蒸气，抑 制火焰燃烧。干式系统适用于环境温度较低的场所，如冷冻库等。
历史与发展
早期发展
早期的自动喷水灭火系统采用机械式探 测器，容易误报且可靠性不高。
应用范围扩大
自动喷水灭火系统不仅应用于商业和 民用建筑，还广泛应用于工业领域。
技术进步
随着科技的发展，采用光电、红外等 先进技术提高了探测器的准确性和可 靠性。
未来展望
未来发展方向包括提高系统的智能化 程度、降低误报率以及更加环保的灭 火剂研究。
组成
主要由喷头、管路、报警阀、水 源和控制系统等部分组成。
自动喷水灭火系统(图文并茂)
本章目录
应用范围：适用于环境温度在4°C< t <70 °C之间的场所，适用任何形式的闭式喷头，是目前用途最广泛的喷水灭火系统，但不能用于扑救遇水爆炸、加速燃烧、剧烈化学反应的物品，以及对保护对象造成严重破坏的火灾。
示 意 图
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.1 湿式自动喷水灭火系统
本章目录
1.4.2 干式自动喷水灭火系统 特点：为喷头常闭的灭火系统，管网中平时不充水， 充有有压空气（或氮气） ，不怕冻结，不怕 环境温度高。 当建筑物发生火灾火点温度达 到开启闭时喷头时，喷头开启排气、充水灭火。 优点：管网中平时不充水，对建筑物装饰无影响，对环境 温度也无要求，适用于采暖期长而建筑内无采暖的场所。 缺点：与湿式喷水灭火系统相比，因增加一套充气设备，且 要求管网内的气压要经常保持在一定范围内，因此-管理比较复杂，投资较大。该系统灭火时需先排气，故喷头出水灭火不如湿 式系统及时，灭火效率低；管网、喷头安装要求严格。
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
示 意 图
预作用自动喷水灭火系统的工作原理 注：预作用系统是近几年发展起来的自动喷水灭火系统，它将火灾 探测报警技术和自动喷水灭火系统结合起来，对保护对象起双 重保护作用。在准工作状态时该系统的系统侧管路内充有空气， 故系统具有干式系统的特点，能满足高温和严寒条件下自动喷 水灭火的需要。一旦发生火灾，安装在保护区的感温、感烟火 灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警 信号后，发出指令信号打开雨淋阀，此时向系统侧管网充水， 在闭式喷头尚未打开前，使系统转变为湿式系统。同时水力警 铃报警，压力开关动作，启动声光警告，以显示管网内已充水。 火灾如果继续发展，闭式喷头玻璃球破碎，喷头喷水灭火。

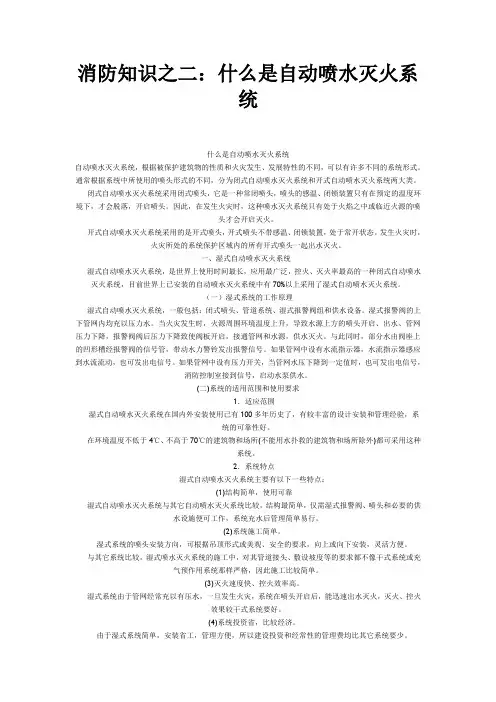

消防安全之自动喷水系统
消防知识之二：什么是自动喷水灭火系统什么是自动喷水灭火系统自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。
因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。
发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
一、湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。
（一）湿式系统的工作原理湿式自动喷水灭火系统，一般包括：闭式喷头、管道系统、湿式报警阀组和供水设备。
湿式报警阀的上下管网内均充以压力水。
当火灾发生时，火源周围环境温度上升，导致水源上方的喷头开启、出水、管网压力下降，报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。
与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。
如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。
如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，消防控制室接到信号，启动水泵供水。
(二)系统的适用范围和使用要求1．适应范围湿式自动喷水灭火系统在国内外安装使用已有100多年历史了，有较丰富的设计安装和管理经验，系统的可靠性好。
在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用这种系统。
2．系统特点湿式自动喷水灭火系统主要有以下一些特点：(1)结构简单，使用可靠湿式自动喷水灭火系统与其它自动喷水灭火系统比较，结构最简单，仅需湿式报警阀、喷头和必要的供水设施便可工作，系统充水后管理简单易行。
消防-自动喷水灭火系统(雨淋)
在发生火灾时，需要正确使用系统 并及时通知消防人员。火灾扑灭后， 应对系统进行及时维修。
与其他消防设施的协作和发展前景
在不同的火灾场景下， 不同的灭火手段协同使用可以最大限度地提高灭火效果。 同样的，自动喷水灭火系统也可以与其他消防设施结合使用，以获得更好的防火效果。 比如搭配 特种泡沫装备和烟雾报警系统同时使用等。
水源和水箱
水源可以是城市自来水或特 别设置的水源。为了保证系 统正常运作，水箱的设置位 置、容量以及介质存储条件 都需要特别注意。
系统的工作流程和控制方式
自动喷水灭火系统的控制方式包括独立型和联动型两种。 前者是一种完全自动化的系统， 喷头 在检测到火源温度时自动打开，不需要任何人工操作。
联动型则需要与消防警报系统配合工作。 在警报发出后， 自动消火系统会被触发， 实现立即废 除火灾的目的。
而消防员在火灾现场操作自动喷水灭火系统时，更要了解系统工作原理和喷头的使用规范。操作时 需要保证喷头正常启动、及时维护检查、确保灭火系统的良好性能。
1
常见问题
像管道堵塞、缺水、误报等问题，
日常维护
2
都是使用过程中需要经常排查的问 题。
要经常清洁喷头、检查管道、更换
老化部件，保证系统平稳运行。
3
应急保养
除此之外，系统的稳定性、操作性、维修性都是评价系统综合性能的重要指标。
参数 灭火面积 供水压力 灭火能力 工作温度 水利用率
雨淋式灭火系统 5-10m² 0.2-0.3MPa ≤10J 0-57℃ ≥90%
维护保养和操作技巧
事实上，维护保养和操作方面越细致和注意， 系统的寿命也会越长。 在实际使用过程中， 我们需 要经常清洁灭火口、排除管道漏水问题、 平时注意水压问题以及保证设备工期。
消防培训之自动喷水灭火系统
（5）、特殊类型喷头：
①干式自立喷头：由一个特殊短管和安装于特殊 短管出口的喷头组成，在短管入口处有一个密封 物。在喷头动作前，此密封物可阻止水进入短管。
②齐平式喷头：喷头的部分本体（包括根部螺纹） 安装在吊顶下平面以上，而部分或全部热敏感元 件在吊顶下平面以下的喷头。
③嵌入式喷头：除根部螺纹外，喷头的全部或部 分本体被安装在嵌入吊顶的护罩内的喷头。
谢谢！
四、自动喷水灭火系统的主要组件
自动喷水灭火系统的主要组件有报警阀组、喷头、 水流报警装置、末端试水装置等。
（一）报警阀组
报警阀组使水能够自动单向流入喷水系统同时 进行报警的阀组。在自动喷水灭火系统中，报 警阀组是至关重要的组件，其作用有三：接通 或切断水源、输出报警信号和防止水倒流回供 水源、检验系统的供水装置和报警装置。按适 用要求可分为：湿式报警阀组、干式报警阀组、 雨淋报警阀组。
图3-31 ZSFZ型湿式报警阀门组图
1-延迟器排水口；2-延迟器；3-接警铃；4-接压力开关；5-压力表；6-带锁紧功能控制阀； 7-不开启水流指示器
水流指示器是将水流信号转换成电信号的一种报 警装置。安装在配水干管或配水管始端，其功能 是及时报告火灾发生的部位。设置闭式自动喷水 灭火系统的建筑内，每个防火分区和楼层均应设 置水流指示器。当水流指示器前端设置控制阀时， 应采用信号阀。
闭式洒水喷头的工程动作温度和颜色标志
玻璃球洒水喷头
公称动作温度，。C 工作液色标
57
橙
68
红
79
黄
93
绿
100
灰
121
天蓝
141
蓝
易熔元件洒水喷头
公称动作温度，。C 支撑臂色标
57~77
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业思考题：
1、简述自动喷水灭火系统的分类。 2、简述自动喷水系统通用控制要求。 3、简述预作用自动喷水系统的联动控制要求。
LOGO
Thank You !
三、自动喷水灭火系统控制技术
2、预作用系统的联动控制要求 （2）手动控制 将喷淋消防泵控制箱和雨淋阀的启动、停止触点直接引至 设置在消防控制室内的消防联动控制器的手动控制盘，实现 喷淋消防泵和雨淋阀的直接手动启动、停止。 （3）联动反馈 喷淋消防泵控制箱接触器辅助接点的动作信号或干管水流开 关动作信号作为喷淋消防泵的联动反馈信号应传至消防控制 室，并在消防联动控制器上显示。
三、自动喷水灭火系统控制技术
2、预作用系统的联动控制要求 （1）自动控制 由同一报警区域内两个及以上独立的火灾探测器或一个火 灾探测器及一个手动报警按钮的报警信号，作为雨淋阀开启 的联动触发信号，由消防联动控制器联动控制雨淋阀的开启， 雨淋阀的动作信号应反馈给消防控制室，并在消防联动控制 器上显示； 雨淋阀（或其后面的湿式报警阀的压力开关）的动作信号 作为喷淋消防泵启动的联动触发信号，由消防联动控制器联 动控制喷淋消防泵的启动。
四、自动喷水灭火系统的使用
——系统启动方式: 自动启动、手动（电动）启动、强行（机械）启动
——预作用系统使用举例:
四、自动喷水灭火系统的使用
——预作—用—水预灭作火用系统系首统次使启用用举与例用:后恢复
四、自动喷水灭火系统的使用
——预作用系统使用举例:
——预作用水灭火系统强行启动与手动
预作 用阀
三、自动喷水灭火系统控制技术
1、消防控制室能显示喷淋消防泵电源的工作状态，启、停 状态和故障1、状自态动；喷显水示系水统流通指用示控器制、要信求号阀、报警阀、压力 开关等设备的正常工作状态、动作状态信息。 2、消防控2制、室预能作自用动系和统手的动联控动制控喷制淋要消求防泵的启、停，并 能接收和显示喷淋消防泵的反馈信号。 3、消防联动控制器应能按设定的控制逻辑控制各相关的受 控设备，并接受相关设备动作后的反馈信号。 4、消防联动控制器的电压控制输出应采用直流24V，各受 控设备接口的特性参数应与消防联动控制器发出的
