铁路客服信息机房工程BIM应用【最新版】
BIM技术在成都铁路科技创新中心工程中的应用
BIM技术在成都铁路科技创新中心工程中的应用
张涛;严心军;田仲翔;张茂林
【期刊名称】《安装》
【年(卷),期】2022()5
【摘要】本文以成都铁路科技创新中心项目施工为例,针对大型商业综合体施工重点和难点,从施工组织优化、施工方案模拟、建筑净高分析、3T6S机电深化设计体系、可视化交底、DMBP装配式机房施工六个方面介绍了BIM技术在项目全生命周期的应用,为BIM技术的落地实施提供了解决方案。
【总页数】4页(P39-42)
【作者】张涛;严心军;田仲翔;张茂林
【作者单位】中铁建工集团有限公司建筑工程研究院;中国铁路成都局集团有限公司客站建设指挥部
【正文语种】中文
【中图分类】TU17
【相关文献】
1.统一思想加强组织扎实推进BIM技术在铁路工程建设中的应用——在BIM技术专题讲座电视电话会议上的讲话(摘要)
2.北京中关村科技园—丰台创新中心项目BIM技术综合应用
3.钢结构BIM技术在成都广汇雪莲堂美术馆钢桁架展厅工程中的应用
4.BIM技术在铁路桥梁工程中的应用分析——以额尔齐斯河铁路大桥为例
5.BIM技术在铁路桥梁工程中的应用分析——以额尔齐斯河铁路大桥为例
因版权原因，仅展示原文概要，查看原文内容请购买。
BIM技术应用方案
BIM技术应用方案BIM技术应用方案第一节：BIM目标及说明一、BIM整体目标BIM技术应用于工程各阶段，以提高项目策划能力、增强项目过程管控能力、提高施工深化设计质量和效率、提升项目各阶段的精细化管理水平、实现工程实体与数字大厦的同步交付，为业主后期物业运营维护服务提供帮助。
二、BIM实施目标及说明序号实施阶段 BIM实施目标 BIM应用说明1 项目策划阶段确定项目BIM实施目标明确项目BIM应用目标。
2 制定BIM管理体系。
制定BIM组织架构、BIM工作职责、BIM实施计划、BIM工作制度等。
3 制定BIM应用点方案。
梳理项目工作流程，制定BIM工作流程图，明确工作间关系。
按照模型精度要求，建立土建、机电、钢结构等各类BIM模型，为BIM应用做准备。
利用BIM模型辅助各类协调会议，如基于BIM的图纸会审会议，基于BIM的进度协调会议等。
各专业间碰撞检查，机电综合管线优化、钢结构与土建间碰撞优化等。
施工进度、复杂方案、复杂工序模拟检查合理性，如判断各专业搭接时间或交接顺序是否合理。
利用BIM模型进行交底，现场BIM模型与实体对比。
建立三维平面布置模型，采用可视化的动态控制，辅助现场进行方案比选与实施。
BIM模型信息快速改变，自动归集前后两次工程量，辅助商务管理。
4 项目实施阶段5 项目竣工阶段交付BIM竣工模型，提供建造工程中的相关信息。
6 运营维护阶段将BIM竣工模型导入自主开发的运维系统帮助业主进行物业管理。
第二节：BIM管理体系一、BIM组织架构制定BIM组织架构，包括BIM工作职责、BIM实施计划、BIM工作制度等。
本工程设备、管道、阀门等给排水、消防专业的BIM建模与模型应用，以及深化设计、施工图设计等工作，为施工提供准确的数据和信息。
针对本工程机电专业，建立并运用BIM模型，完成机电设备、管道、风管、电气布置等方面的建模工作，提供准确的数据和信息，以便施工管理和协调。
负责本工程钢结构专业的BIM建模和模型应用，提供准确的钢结构数据和信息，为施工管理和协调提供支持。
BIM技术在铁路通信工程中的应用
BIM技术在铁路通信工程中的应用铁路运输是我国交通领域中所占地位较高的一类运输方式，其信号的运维通常是以人工操作的形式，但是随着其运输量等的提升，传统的工作方式已经无法达到并满足工作的需求。
当前，我国建筑行业已经开始朝向可持续化的方向发展，BIM技术的涌现可以更好的推动建筑行业的发展进程。
将该项技术投入到项目的施工以及验收等各个环节内，可以进一步的优化专业交叉施工的顺序，同时有效的提高生产的效率。
本文主要就BIM技术在铁路通信工程中的应用进行探究，以我国某铁路工程项目为例，深度的探究该项技术在其工程中应用的要点。
标签：铁路建设;通信工程;BIM技术引言：随着我国科学技术水平的提升，铁路运输的发展态势也变得越来越好。
但是，传统固化的铁路信号运维一般是以人工的形式为主，铁路车次数值以及相关设备的数量越来越多，在这一状况下，会导致铁路信号运维工作量以及难度逐渐的变高，对铁路行业的发展形成了阻碍，需要赋予其信息化、智能化的特性，使得其可以较好的顺应时代的发展态势。
利用BIM技术，处理好铁路信号通信时期所存在的各类问题，综合考虑和其项目相关联的各项数据信息，并以三维数字技术为基础，整合项目的相应信息，让其模型更具可视化的特性。
1工程概况为了能更为深入的分析BIM技术在铁路通信工程中的应用要点，本文主要以我国某一铁路工程项目为例进行探究，该铁路工程主要是连接两个城市的主要通道，其起点于西方，逐渐的朝向东部延伸，其路过多个县市，最终达到目的地。
对其项目进行全局性的分析，铁路运行的线路会直接影响到这两个省的经济发展状态。
其铁路沿线所处的环境较为繁杂，地质条件较为特殊化，想要让该工程项目进展的更为顺畅，就需要开展更为高效合理化的设计工作，借助BIM技术，使得其所制定出的施工方案更具可行性。
2BIM技术在铁路通信设计中的应用在该铁路工程项目中选择一段为试验段，就该试验段进行具体化的设计，构建出相对应的BIM模型，其模型对于通信专业来说，突破性意义较强。
bim在铁路中的应用
bim在铁路中的应用
BIM技术在铁路中有以下应用：
1. 信息共享：BIM技术可以帮助铁路工程项目中的主要参与者，如开发商、规划者、设计者和施工商之间进行有效的信息共享，提高流程的协调性和管理性，实现精确的设计和施工。
2. 模拟建造过程和施工过程可视化：BIM技术能够实现模拟建造过程和施
工过程可视化，使得施工技术人员能够直观地看到建成后的效果，提高了施工效率和质量。
3. 资源管理：BIM技术可以实现施工资源透明化管理，通过优化资源配置，减少资源浪费，降低施工成本。
4. 图纸审核：利用BIM技术建立建筑、结构及机电各专业模型，在建模过
程中会不断发现设计图纸问题，并总结成图纸审核报告。
这些问题可以及时报设计院确认并修改，为施工方节约了大量的人力和时间。
5. 数据支撑：在施工过程中，工程的梁、板、柱、墙、楼梯等，所有的标高、外形、材质、钢筋排布等相关数据资料都可以根据需要在BIM模型中进行
筛选调用，为现场施工提供数据支撑。
总的来说，BIM技术在铁路工程中可以提高效率、降低成本、优化工期、提高施工质量。
BIM技术在涉铁工程中的应用
BIM技术在涉铁工程中的应用摘要：各行各业都在创新，创新才能发展。
建筑业作为传统行业，现在也面临一次技术革新－信息化，BIM技术作为一种信息化的工具，已在建筑业中生根发芽。
涉铁工程应该紧跟步伐，合理地应用BIM技术来提高效率，提高安全系数，提高业主满意度以及降低施工过程成本。
关键词：BIM技术，涉铁工程，应用引言：BIM作为一种信息化的工具，紧跟时代发展的要求，逐步走进建筑业。
BIM技术现在被广泛地应用于房建、装修装饰、管道安装等领域，但在铁路工程领域还未被广泛普及。
2013年5月中国铁路总公司组织专题会讨论“BIM技术在铁路工程中的应用工作”，标志着BIM技术正式开始被应用于铁路工程。
本文以我公司承建的商丘市涉铁立交新建工程宋城东路项目为载体，谈一谈BIM技术在涉铁工程中的应用。
1、工程概况商丘市涉铁立交新建工程宋城东路项目位于商丘市示范区，全长675.62米。
全程采用框架和U型槽结构。
框架结构下穿京九铁路，采用顶进（8.6+12+7.4+12+8.6）m的独立框架；U型槽结构下穿商合杭高铁。
商丘地下水位高，地质复杂，线上挖孔桩作业难度大，顶进工作极其复杂，引用BIM技术三维建模来辅助施工就显得至关重要。
2、BIM技术在涉铁工程中的应用2.1可视性该宋城东路项目业主是城管局，不是铁路专业方面的工作人员。
铁路工程专业性强，业主不能随时走到封闭网内视察。
所以业主或者用户只知道最终修建一条下穿铁路的路，却不知在封闭网内施工难度巨大。
天窗点时间的限制，以及地质原因造成的反水都给施工增加了很大的难度。
我们采用Revit，Navisworks建立三维模型，模拟整个施工过程，能够将封闭网内的施工场景呈现在业主面前，将挖支点桩的反水过程，框架涵顶进架空的过程完整地呈现在业主面前，让业主了解涉铁工程难度，随时掌握施工进度，将工地搬到业主电脑上。
由于涉铁工程的专业性，涉铁工程本身的可视性不强，所以涉铁工程比房建、装修等领域更需要应用BIM技术。

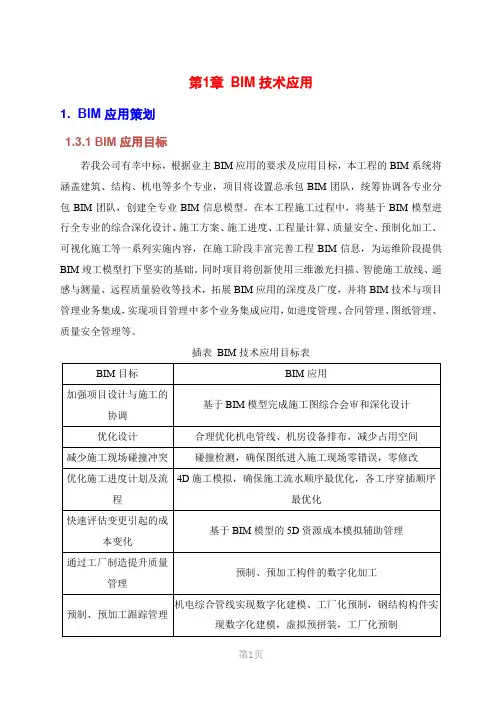

(完整版)BIM应用方案
第1章BIM技术应用1. BIM应用策划1.3.1 BIM应用目标若我公司有幸中标，根据业主BIM应用的要求及应用目标，本工程的BIM系统将涵盖建筑、结构、机电等多个专业，项目将设置总承包BIM团队，统筹协调各专业分包BIM团队，创建全专业BIM信息模型。
在本工程施工过程中，将基于BIM模型进行全专业的综合深化设计、施工方案、施工进度、工程量计算、质量安全、预制化加工、可视化施工等一系列实施内容，在施工阶段丰富完善工程BIM信息，为运维阶段提供BIM竣工模型打下坚实的基础。
同时项目将创新使用三维激光扫描、智能施工放线、遥感与测量、远程质量验收等技术，拓展BIM应用的深度及广度，并将BIM技术与项目管理业务集成，实现项目管理中多个业务集成应用，如进度管理、合同管理、图纸管理、质量安全管理等。
插表BIM技术应用目标表1.3.2 BIM团队组织架构项目部成立BIM技术应用团队，由项目总工程师担任BIM团队总负责，并设置BIM负责人一名，专职指导并带领BIM工作团队完成BIM施工模型建立、维护、应用及协调管理等工作。
插图BIM应用组织架构插表BIM岗位职责表1.3.3 BIM工作流程1.3.4 软硬件资源准备一、软件资源准备根据本工程特点及需求，我司将采用以下软件开展本项目的BIM应用工作：二、硬件资源准备根据本工程的BIM模型体量及应用设想，我司将按照以下要求配置BIM硬件资源，以保证项目BIM应用工作的顺畅开展。
1.3.5 BIM应用保障措施华侨城•原岸（生态社区B 地块）工程一期一标段施工总承包工程项目涉及建筑单体多，综合性较强，对服务团队的沟通协调能力、创新能力、专业能力都有较高的要求。
为了保证本项目的顺利实施，我司基于实施众多的大型工程项目管理系统和BIM咨询项目的管理经验，总结了一套严谨、完善的项目实施和管理方法，为本项目BIM技术应用工作的顺利开展提供保障。
一、建立BIM运行保障措施体系1、由项目总工牵头，根据BIM团队组织架构配置足够的管理人员和专业技术人员，保障BIM应用工作的顺利实施。
BIM技术应用方案
BIM技术应用方案BIM（Building Information Modeling）是一种通过数字化建筑模型与信息管理相结合的技术，可以实现建筑全生命周期的数据集成和协同管理，提高建筑设计、施工和运维的效率和质量。
以下是一个BIM技术应用方案的详细介绍：1.BIM在设计阶段的应用：在设计阶段，BIM可以帮助建筑师和工程师更加直观地展示他们的设计意图，通过3D建模方法，可以准确地模拟出建筑的外形和内部空间。
通过设置可视化效果、光照渲染、动画演示等功能，可以提供更加真实和逼真的设计展示效果，并帮助相关人员更好地理解和审查设计方案。
2.BIM在施工阶段的应用：BIM在施工阶段的应用主要体现在两个方面：协调和优化。
首先，BIM可以帮助施工团队协调各个设计团队的工作，通过BIM软件中的协同工作功能和冲突检测工具，可以及时发现不同设计团队之间的冲突，从而提前采取解决措施，避免在施工过程中产生重大问题。
其次，BIM可以优化施工过程，通过4D模拟和施工进度管理功能，可以实现对施工进度的精确控制和协调，从而提高施工效率，减少浪费。
3.BIM在运维阶段的应用：在建筑交付使用后的运维阶段，BIM仍然发挥着重要作用。
首先，BIM可以提供建筑设备和设施的详细信息，包括设备的规格、维护记录、维修历史等，帮助运维人员进行设备管理和维修计划的制定。
此外，通过将BIM模型与建筑设备的传感器和监控系统相连接，可以实时监测设备的运行状态，并进行预测性维护，提高设备的可靠性和运行效率。
此外，BIM还可以为建筑维护人员提供建筑内部管线和设备分布的准确位置和路径信息，方便维修人员进行维修和检修工作。
4.BIM在建筑数据管理中的应用：BIM通过集成建筑模型和信息，可以实现对建筑数据的全生命周期管理。
在设计阶段，BIM可以帮助构建建筑的几何模型和属性信息，包括建筑材料、规格、价格等，这些信息可以与供应商和承包商进行数据交流，帮助进行成本估算和材料采购。
BIM应用方案范文
BIM应用方案范文BIM（Building Information Modeling）是建筑信息模型的缩写，是通过对建筑物的全生命周期进行数字化建模、协同设计、模拟分析、施工管理和运维维护等全过程信息化管理的一种技术。
下面将介绍BIM应用方案。
1.建筑设计阶段的BIM应用：在建筑设计阶段，BIM可以帮助设计师进行建筑模型的建立和设计优化。
BIM可以生成三维模型，进行空间布局、建筑构造和材料选择等方面的设计分析。
此外，BIM还可以实现建筑参数化设计，自动调整建筑形状和尺寸，提高设计效率。
2.工程施工阶段的BIM应用：在工程施工阶段，BIM可以帮助项目团队进行工程模型的协同设计和施工管理。
BIM可以将设计模型和施工模型进行整合，实现信息的共享和协同。
BIM还可以进行施工工艺和进度的模拟和优化，提高施工效率和质量。
3.工程运维阶段的BIM应用：在工程运维阶段，BIM可以帮助运维团队进行设备维护和设施管理。
BIM可以将设备信息和运维记录绑定到建筑模型上，快速定位设备位置和故障点。
BIM还可以进行设备管理和维保计划的优化，延长设备寿命和提高运维效率。
4.基于BIM的建筑智能化应用：基于BIM的建筑智能化应用是将传感器和控制系统与BIM相结合，实现建筑物的智能化管理和控制。
通过BIM，可以实时监测建筑内部的环境参数，如温度、湿度等，并通过控制系统进行调控。
此外，BIM还可以与建筑的安全管理系统相结合，实现对建筑的安全监控和预警。
5.基于BIM的工程成本和资源管理：BIM可以建立项目的三维成本模型，将所有与成本相关的信息与建筑模型绑定起来，实现对项目成本的有效控制。
通过BIM，可以进行建筑材料和设备的成本模拟和优化，避免不必要的浪费。
同时，BIM还可以实现对项目资源的动态管理，包括人力资源、物资资源和设备资源等。
综上所述，BIM在建筑行业的应用非常广泛，涵盖了建筑设计、施工管理、运维维护和智能化应用等多个方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路客服信息机房工程BIM应用建设现状
（1）工程建设与业务流程脱节。
长期以来，铁路信息机房在建设初期往往不被重视，通常是基建先行，待建筑物主体建设完成后再进行机房工程的设计规划，导致信息机房的设计方案受主体结构限制，不能完全满足业务需求。
机房工程涉及的系统内外部接口众多，建筑物施工预留的接口常常无法与机房工程建设需求很好地匹配，给相关机房的施工带来较大困难。
（2）规划设计和配置不合理。
在信息机房建设时，设备可能是国际最先进的，而规划与设计因涉及多个专业交叉，信息离散，集成度不高，给信息专业机房施工埋下隐患。
在实际施工建设过程中，受机房实际施工环境的影响，原有的规划设计方案常常不能满足多个专业的施工需求，导致施工效率低下，运维成本较高。
（3）缺乏可视化工具和信息共享途径。
信息机房结构复杂、多专业交叉、设备数量庞大、管线规格繁杂且数量多、室内空间紧张。
传统的CAD图纸在设备布局及施工时不能立体模拟真实的施工环境，具体施工中更依赖于施工人员的技术经验，并且二维图纸无法对机房内的隐蔽工程进行有效描述。
传统分阶段、分专业施工管理模式下，
各单位、各专业都依据自己独有的施工管理体系和标准。
因此，各自为阵的局面必然产生信息孤岛和脱节，信息不能共享，从而导致项目各参与方沟通和交流不畅，信息集成度和深度不够，造成施工难度大、变更频繁等问题。
（4）过程信息管理困难。
信息机房建造工程在建设与管理过程中必然产生海量信息，工程项目中有关施工的图纸资料和有关安全、质量、进度、技术交底、物资、合同等文件资料，量大且多以纸面的形式保存，难以及时进行汇总、统计分析及追溯查阅。
等到竣工交付期时，部分重要过程的纸质资料可能遗失或损毁，使工程建设的各参与方和运营方要做大量的重复性工作，造成资源浪费。
BIM分阶段应用研究
设计阶段
设计阶段BIM应用流程及成果施工阶段
施工阶段BIM应用流程
设备安装施工作业流程
BIM在本工程中的应用
BIM建模
BIM模型是项目实施的基础。
根据信息机房设备二维图纸信息，由设计单位组织专业人员应用Revit等建模软件对机房环境空间、走线架、光纤槽、防雷接地、机柜及柜内设备等进行正向设计，形成丰富、精确的机房设备族库。
在Revit等建模软件中创建的构件都是参数化模型，在机房设计过程中，可直接调取族库中事先建好的参数化族，对设备构建参数进行相应调整，避免重复性建立，提高建模效率和质量。
施工人员可根据设计交付的机房设备模型，进行BIM深化设计、指导施工。
BIM参数化模型可以实现机房设备信息的可视化展示以及模型数据的统计和分析。
信息机房BIM模型不仅包含了设备的几何信息，也集成了现场管理信息、设备台账信息、模拟施工信息以及其他说明信息。
依据这些数据信息，工程人员可以随时调用查看机房设备的明细，通过参数调整模拟信息机房工程形体及性能变动，更好地满足施工建造需求。
在交付运维管理后，也能帮助运维人员更好地进行设备运维管理。
深化设计
在BIM精确建模的基础上，工程人员依据设计图纸标准，可以在BIM软件中构建信息机房的虚拟场景，再结合实际施工环境因素对信息机房设计方案的实施效果进行模拟，验证设计图纸的可行性和有效性。
通过BIM 技术对信息机房BIM模型进行总体布局分析、净高分析、孔洞预留分析、碰撞检测分析等，查找设计图纸中可能存在的纰漏与不足，以便及时优化设计方案，避免构件发生交叉、碰撞、冲突等问题。
信息机房整体效果示意图
典型应用有：对机房内上下走线方式是否适应机房净高、柜外强弱电管线是否碰撞、根据柜内设备端口占用情况梳理优化柜间配线布局及工艺（可分层）、静电地板支腿点位有无冲突等问题进行检查，
并根据检查结果来深化二维图纸，提前优化机房施工工艺、消除碰撞；通过模拟精细和富有表现力的工程实施效果，细化信息机房局部施工工艺，更直观形象准确地表现装修方案。
管线碰撞检查
指导施工
在施工作业前，技术人员可基于BIM模型对设备安装的施工工艺、工序以及技法进行三维模拟，特别是对各重点位置、重点工序的模拟。
对于工程各参建方人员来说，通过施工模拟可以深入掌握施工方案及内容，对比分析不同施工方案的可行性，提供可视化现场各阶段平面布置及分析结果，对施工方案决策具有支撑意义。
对于一线的施工人员，一方面，可查看重要施工环节的虚拟动画，利用BIM模型进行重点工艺的动态施工模拟，模拟成果可帮助其进行施工前的技术交底，使施工人员更清晰地了解施工质量及工艺的控制难点；另一方面，通过模拟具体的施工过程，可以提前发现施工图纸的设计盲点和过程中的安全风险点，为现场的准确施工尽早地制定解决方案，提高工程施工的可行性和安全性。
走线架施工前BIM模拟
走线架施工后现场
机房设备施工前BIM模拟
机房设备施工后现场
基于BIM技术的机房施工可实现对机房室内总体布置、施工方案、机械设备、材料供应、劳动力配置、应急处置等方案的优化改良，能够充分保障机房工程施工的安全和质量，降低施工成本。
施工进度管理
具体地，针对已经施工完成的、正在进行施工的以及尚未开工的工程实体，分别用不同颜色在BIM模型上标识，使项目管理人能够清晰地了解项目施工进度。
另外，项目管理人员还可以通过拖动“时间轴”上的游标进行历史施工过程重现以及未来的施工计划预演。
由于BIM模型和WBS分解结构已经进行过关联，所以当用户选中部分模型时，与之关联的部分计划进度甘特图也随之联动展示。
引入进度管理体系可以对信息机房工程施工过程中各个工艺以及整体施工进度进行统筹管理。
通过关联施工进度计划、施工方案、施工现场布置、资源配置方案等各项要素，实现对施工组织设计的计划编制、进度管理、资源管理和风险管理，使管理者能够对工程实际进度与计划进度有直观的把握，使计划调整有了最直观的依据。
BIM管理系统应用平台化理念
BIM管理系统应用基本架构
BIM管理系统总体架构
第1层为基础设施层，主要为设计、施工、监理以及业主单位提供上层服务和应用所需的服务器、网络、存储设备及其他设备，以实现多级联网、资源共享。
第2层为数据存储层，通过集中管理设计阶段的数据和建设阶段的数据，形成数据类型全面、格式统一的数据库。
第3层为基础服务层，主要提供对存储数据的数据管理、数据发布及数据接口总线等基础数据服务，同时为上层业务应用提供统一消息分发、流程引擎、图形引擎、认证授权等公共运行服务。
第4层为业务应用层，主要对信息机房各专业的BIM模型和相关数据进行统一管理，采用移动应用的方式实现信息可视化展示和精准查询，提供多样化的综合保障功能。
第5层为综合展示层，主要提供信息机房各专业设备全方位、直观、便捷的数据展示、查询等服务，实现PC终端和移动终端等多种展示途径。
BIM管理系统功能架构。
