2017届高考物理一轮复习模拟试题：法拉第电磁感应定律 Word版含解析
法拉第电磁感应定律一、单项选择题(本题共6小题，每小题7分，共计42分，每小题只有一个选项符合题意)1．将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同解析：由法拉第电磁感应定律E ＝n ΔΦΔt 可知感应电动势的大小E 与n 有关，与ΔΦΔt即磁通量变化的快慢成正比，所以A 、B 错误，C 正确．由楞次定律可知，感应电流的磁场总是阻碍引起感应电流的原磁通量的变化，即原磁通量增加，感应电流的磁场与原磁场方向相反．原磁通量减小，感应电流的磁场与原磁场同向，故D 错误．答案：C2．一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为( )A.12B ．1C ．2D ．4解析：设原磁感应强度是B ，线框面积是S .第1 s 内ΔΦ1＝2BS －BS ＝BS ，第2 s 内ΔΦ2＝2B ·S 2－2B ·S ＝－BS .因为E ＝n ΔΦΔt，所以两次电动势大小相等，B 正确． 答案：B3．如图所示，平行导轨间距为d ，一端跨接一个电阻R ，匀强磁场的磁感应强度为B ，方向垂直于平行金属导轨所在平面．一根金属棒与导轨成θ角放置，金属棒与导轨的电阻均不计．当金属棒垂直于棒的方向以恒定的速度v 在金属导轨上滑行时，通过电阻R 的电流是( )A.Bd v RB.Bd v sin θRC.Bd v cos θRD.Bd v R sin θ 解析：导体棒与磁场垂直，速度与磁场垂直且与棒长度方向垂直，由E ＝Bl v ，l ＝d sin θ得I ＝E R ＝Bd v R sin θ，D 正确． 答案：D4．如图所示，水平面上的平行导轨MN 、PQ 上放着两根导体棒ab 、cd ，两棒中间用绝缘丝线系住．开始，匀强磁场垂直于纸面向里，磁感应强度B 随时间t 的变化如图乙所示．I和F T 分别表示流过导体棒中的电流和丝线的拉力．则在t 0时刻( )A ．I ＝0，F T ＝0B ．I ＝0，F T ≠0C ．I ≠0，F T ＝0D ．I ≠0，F T ≠0解析：t 0时刻，磁场变化，磁通量变化，故I ≠0；由于B ＝0，故ab 、cd 所受安培力均为零，丝线的拉力为零．C 项正确．答案：C5．如右图所示，长为L 的金属导线弯成一圆环，导线的两端接在电容为C的平行板电容器上，P 、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以B ＝B 0＋kt (k ＞0)随时间变化，t ＝0时，P 、Q 两板电势相等．两板间的距离远小于环的半径，经时间t 电容器P 板( )A ．不带电B ．所带电荷量与t 成正比C ．带正电，电荷量是kL 2C 4πD ．带负电，电荷量是kL 2C 4π解析：磁感应强度以B ＝B 0＋kt (k ＞0)随时间变化，由法拉第电磁感应定律E ＝ΔΦΔt ＝S ΔB Δt＝kS ，而S ＝L 24π，经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π，由楞次定律知电容器P 板带负电，故D 选项正确．答案：D6．如图所示的电路中，L 是一个自感系数最大、直流电阻不计的线圈，D 1、D 2和D 3是三人完全相同的灯泡，E 是内阻不计的电源．在t ＝0时刻，闭合开关S ，电路稳定后在t 1时刻断开开关S.规定以电路稳定时流过D 1、D 2的电流方向为正方向，分别用I 1、I 2表示流过D 1和D 2的电流，则下图中能定性描述电流I 随时间t 变化关系的是( )解析：稳定时，两支路电流大小恒定，I 1＞I 2，且均为正方向，选项A 、B 错误；t 1时刻断开开关S ，原来流经灯泡D 2的电流瞬间消失，由于自感线圈的阻碍作用，流经灯泡D 1的电流从I 1逐渐减小，因为此时L 、D 1、D 2、D 3组成闭合回路，故此时支路D 2的电流大小也从I 1开始减小，但方向与原来的电流相反，故选项C 正确．答案：C二、多项选择题(本题共4小题，每小题7分，共计28分，每小题有多个选项符合题意，全部选对的得7分，选对但不全的得4分，错选或不答的得0分)7．某同学为了验证断电自感现象，自己找来带铁心的线圈L 、小灯泡A 、开关S 和电池组E ，用导线将它们连接成如图所示的电路．检查电路后，闭合开关S ，小泡发光；再断开开关S ，小灯泡仅有不显著的延时熄灭现象．虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因．你认为最有可能造成小灯泡未闪亮的原因是( )A ．电源的内阻较大B ．小灯泡电阻偏小C ．线圈电阻偏大D ．线圈的自感系数较大解析：由自感规律可知在开关断开的瞬间造成灯泡闪亮以及延时的原因是在线圈中产生了与原电流同向的自感电流且大于稳定时通过灯泡的原电流．由图可知灯泡和线圈构成闭合的自感回路，与电源无关，故A 错；造成不闪亮的原因是自感电流不大于稳定时通过灯泡的原电流，当线圈电阻小于灯泡电阻时才会出现闪亮现象，故B 、C 正确．自感系数越大，则产生的自感电流越大，灯泡更亮，故D 错．答案：BC8．如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 0、3v 0速度匀速拉出磁场，则导体框从两个方向移出磁场的两次过程中( )A ．导体框中产生的感应电流的方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电量相同解析：由楞次定律可知导体框中产生的感应电流方向相同，A 正确；由电磁感应定律可得Q ＝(Bl v )2l 4R v ＝B 2l 3v 4R，因此导体框中产生的焦耳热不同，故B 错误；两种情况下电源的电动势不相同，导体框ab 边两端电势差不同，C 错误；由q ＝ΔΦ4R知与速度无关，D 正确． 答案：AD9．如图所示是法拉第做成的世界上第一台发电机模型的原理图．将铜盘放在磁场中，让磁感线垂直穿过铜盘；图中a 、b 导线与铜盘的中轴线处在同一竖直平面内；转动铜盘，就可以使闭合电路获得电流．若图中铜盘半径为L ，匀强磁场的磁感应强度为B ，回路总电阻为R ，从上往下看逆时针匀速转动铜盘的角速度为ω.则下列说法正确的是( )A ．回路中有大小和方向周期性变化的电流B ．回路中电流大小恒定，且等于BωL 22RC ．回路中电流方向不变，且从b 导线流进灯泡，再从a 导线流向旋转的铜盘D ．若将匀强磁场改为仍然垂直穿过铜盘的正弦变化的磁场，不转动铜盘，灯泡中也会有电流流过解析：把铜盘看做若干条由中心指向边缘的铜棒组合而成，当铜盘转动时，每根金属棒都在切割磁感线，相当于电源，由右手定则知，中心为电源正极，盘边缘为负极，若干个相同的电源并联对外供电，电流方向由b 经灯泡再从a 流向铜盘，方向不变，C 对、A错．回路中感应电动势为E ＝BL v ＝12BωL 2，所以电流I ＝E R ＝BωL 22R，B 对．当铜盘不动，磁场按正弦规律变化时，铜盘中形成涡流，但没有电流通过灯泡，D 错．答案：BC10．如图(甲)所示，面积S ＝0.2 m 2的线圈，匝数n ＝630匝，总电阻r ＝1.0 Ω，线圈处在变化的磁场中，设磁场垂直纸面向外为正方向，磁感应强度B 随时间t 按图(乙)所示规律变化，方向垂直线圈平面，图(甲)中传感器可看成一个纯电阻R ，并标有“3 V 0.9 W”，滑动变阻器R 0上标有“10 Ω 1 A ”，则下列说法正确的是( )A ．电流表的电流方向向左B ．为了保证电路的安全，电路中允许通过的最大电流为0.3 AC ．线圈中产生的感应电动势随时间在变化D ．若滑动变阻器的滑片置于最左端，为了保证电路的安全，图(乙)中的t 0最小值为40 s解析：由楞次定律可知：电流表的电流方向向右；又传感器正常工作时的电阻R ＝U 2P ＝(3 V )20.9 W ＝10 Ω，工作电流I ＝U R ＝3 V 10 Ω＝0.3 A ，由于滑动变阻器工作电流是1 A ，所以电路允许通过的最大电流为I max ＝0.3 A ；由于磁场随时间均匀变化，所以线圈中产生的感应电动势是不变的；滑动变阻器的滑片位于最左端时，外电路的电阻为R 外＝20 Ω，故电动势的最大值E max ＝n ΔΦΔt ＝nS ΔB Δt ＝630×0.2×2.0t 0，又E max ＝I max (R 外＋r )，解得t 0＝40 s ．故只有B 、D 项正确．答案：BD三、计算题(本题共2小题，共计30分，解答时请写出必要的文字说明、方程式和演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．)11．(15分)如图所示，不计电阻的U 形导轨水平放置，导轨宽l ＝0.5 m ，左端连接阻值为0.4 Ω的电阻R .在导轨上垂直于导轨放一电阻为0.1 Ω的导体棒MN ，并用水平轻绳通过定滑轮吊着质量m ＝2.4 g的重物，图中L ＝0.8 m ．开始时重物与水平地面接触并处于静止．整个装置处于竖直向上的匀强磁场中，磁感应强度B 0＝0.5 T ，并且以ΔB Δt＝0.1 T/s 的速度在增大．不计摩擦阻力，求至少经过多长时间才能将重物吊起？(g 取10 m/s 2)解析：以MN 为研究对象，有BIl ＝F T ；以重物为研究对象，有F T ＋F N ＝mg .由于B 在增大，安培力BIl 增大，绳的拉力F T 增大，地面的支持力F N 减小，当F N ＝0时，重物将被吊起．此时BIl ＝mg ①又B ＝B 0＋ΔB Δtt ＝0.5＋0.1t ② E ＝Ll ΔB Δt③ I ＝ER ＋r ④ 将已知数据代入以上四式联立解得t ＝1 s.答案：1 s12．(15分)如下图甲所示，平行导轨MN 、PQ 水平放置，电阻不计，两导轨间距d ＝10 cm ，导体棒ab 、cd 放在导轨上，并与导轨垂直，每根棒在导轨间的部分电阻均为R ＝0.1 Ω，用长为L ＝20 cm 的绝缘丝线将两棒系住．整个装置处在匀强磁场中，t ＝0时刻磁场方向竖直向下，丝线刚好处于未被拉伸的自然状态，此后磁感应强度B 随时间t 的变化如下图乙所示，不计感应电流磁场的影响，整个过程丝线未被拉断．求：(1)0～2.0 s 的时间内，电路中感应电流的大小及方向；(2)t ＝1.0 s 时刻丝线的拉力大小．解析：(1)由图乙可知ΔBΔt ＝0.1 T/s由法拉第电磁感应定律E ＝ΔΦΔt ＝S ΔBΔt由欧姆定律I ＝E2R由以上各式并代入数据解得I ＝1.0×10－2 A ，沿acdba 方向．(2)以ab 为研究对象 F 安＝BIdab 受力平衡F T ＝F 安求出F T ＝1.0×10－4 N.答案：(1)1.0×10－2 A 沿acdba 方向 (2)1.0×10－4 N。

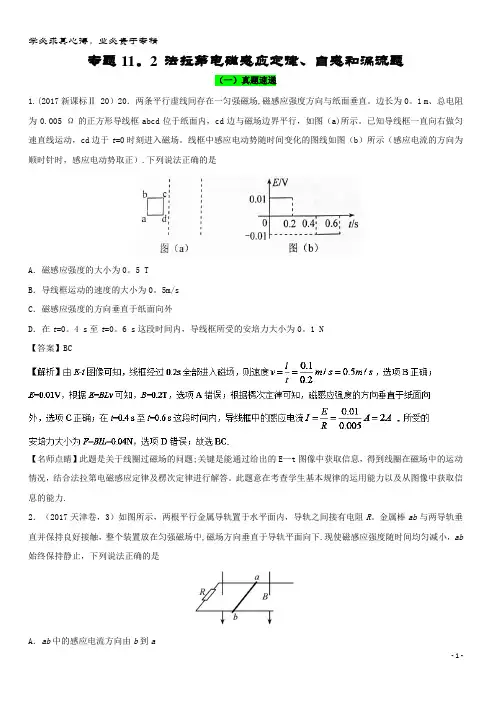

物理一轮复习 专题11.2 法拉第电磁感应定律、自感和涡流题精讲深剖
专题11。
2 法拉第电磁感应定律、自感和涡流题（一）真题速递1.(2017新课标Ⅱ 20）20．两条平行虚线间存在一匀强磁场,磁感应强度方向与纸面垂直。
边长为0。
1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a)所示。
已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场。
线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）.下列说法正确的是A．磁感应强度的大小为0。
5 TB．导线框运动的速度的大小为0。
5m/sC．磁感应强度的方向垂直于纸面向外D．在t=0。
4 s至t=0。
6 s这段时间内，导线框所受的安培力大小为0。
1 N【答案】BC【名师点睛】此题是关于线圈过磁场的问题;关键是能通过给出的E—t图像中获取信息，得到线圈在磁场中的运动情况，结合法拉第电磁感应定律及楞次定律进行解答。
此题意在考查学生基本规律的运用能力以及从图像中获取信息的能力.2．（2017天津卷，3）如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。
金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中,磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab 始终保持静止，下列说法正确的是A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小【答案】D【名师点睛】本题应从电磁感应现象入手，熟练应用法拉第电磁感应定律和楞次定律。
3．（2017海南，10）(多选）如图,空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd，其上、下两边均为磁场边界平行，边长小于磁场上、下边界的间距.若线框自由下落,从ab边进入磁场时开始,直至ab边到达磁场下边界为止，线框下落的速度大小可能A．始终减小 B．始终不变 C．始终增加 D．先减小后增加【答案】CD【解析】导线框开始做自由落体运动,ab边以一定的速度进入磁场,ab边切割磁场产生感应电流,根据左手定则可知ab边受到向上的安培力，当安培力大于重力时，线框做减速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动,故先减速后加速运动，故A错误、D正确；当ab边进入磁场后安培力等于重力时,线框做匀速运动，当线框完全进入磁场后,线框不产生感应电流，此时只受重力，做加速运动，故先匀速后加速运动，故A错误;当ab边进入磁场后安培力小于重力时，线框做加速运动，当线框完全进入磁场后,线框不产生感应电流，此时只受重力，做加速增大的加速运动，故加速运动，故C正确；4．（2017海南,13）如图，两光滑平行金属导轨置于水平面（纸面）内，轨间距为l，左端连有阻值为R的电阻。

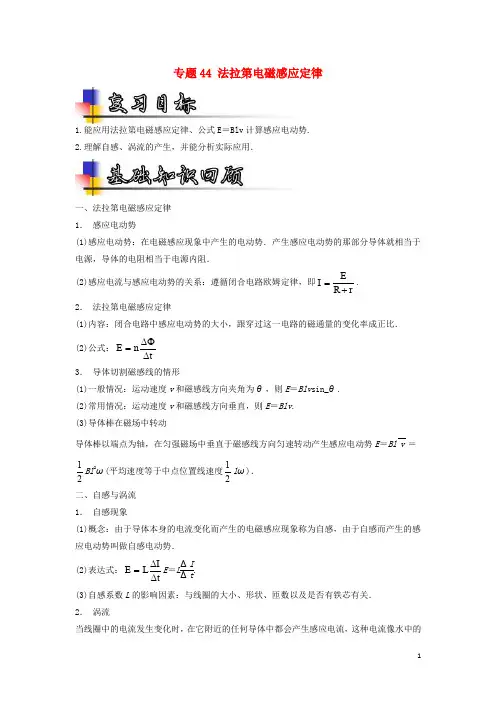

高考物理一轮复习 专题44 法拉第电磁感应定律(讲)(含解析)
专题44 法拉第电磁感应定律1.能应用法拉第电磁感应定律、公式E ＝Blv 计算感应电动势.2.理解自感、涡流的产生，并能分析实际应用．一、法拉第电磁感应定律 1． 感应电动势(1)感应电动势：在电磁感应现象中产生的电动势．产生感应电动势的那部分导体就相当于电源，导体的电阻相当于电源内阻．(2)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即rR EI +=. 2． 法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比． (2)公式：tnE ∆∆Φ= 3． 导体切割磁感线的情形(1)一般情况：运动速度v 和磁感线方向夹角为θ，则E ＝Blv sin_θ. (2)常用情况：运动速度v 和磁感线方向垂直，则E ＝Blv . (3)导体棒在磁场中转动导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势E ＝Bl v ＝21Bl 2ω(平均速度等于中点位置线速度21l ω)． 二、自感与涡流 1． 自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势． (2)表达式：tILE ∆∆=E ＝L ΔI Δt .(3)自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关． 2． 涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生感应电流，这种电流像水中的旋涡，所以叫涡流．(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的相对运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流使导体受到安培力的作用，安培力使导体运动起来．(3)电磁阻尼和电磁驱动的原理体现了楞次定律的推广应用．考点一 法拉第电磁感应定律的应用 1． 感应电动势大小的决定因素(1)感应电动势的大小由穿过闭合电路的磁通量的变化率t∆∆Φ和线圈的匝数共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系． (2)当ΔΦ仅由B 引起时，则t B S n E ∆∆=；当ΔΦ仅由S 引起时，则tSB n E ∆∆=. 2． 磁通量的变化率t∆∆Φ是Φ－t 图象上某点切线的斜率． ★重点归纳★1、应用法拉第电磁感应定律解题的一般步骤(1)分析穿过闭合电路的磁场方向及磁通量的变化情况； (2)利用楞次定律确定感应电流的方向；(3)灵活选择法拉第电磁感应定律的不同表达形式列方程求解． (4)几点注意 ①公式tnE ∆∆Φ=是求解回路某段时间内平均电动势的最佳选择． ②用公式tBnSE ∆∆=求感应电动势时，S 为线圈在磁场范围内的有效面积． ③通过回路截面的电荷量q 仅与n 、ΔΦ和回路总电阻R 总有关，与时间长短无关．推导如下：q ＝I Δt ＝)()(r R n t r R t n+∆Φ=∆∙+∆∆Φ.★典型案例★如图所示，在一倾角为37°的粗糙绝缘斜面上，静止地放置着一个匝数10n =匝的正方形线圈ABCD ，E 、F 分别为AB 、CD 的中点，线圈总电阻 2.0R =Ω、总质量0.2m kg =、正方形边长L 0.4m =。
高考物理法拉第电磁感应定律的推断题综合复习及答案解析
高考物理法拉第电磁感应定律的推断题综合复习及答案解析一、法拉第电磁感应定律1．光滑平行的金属导轨MN 和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP 间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg 的金属杆ab 垂直导轨放置,如图(a)所示．用恒力F 沿导轨平面向上拉金属杆ab,由静止开始运动,v−t 图象如图(b)所示.g=10m/s 2，导轨足够长．求： (1)恒力F 的大小；(2)金属杆速度为2.0m/s 时的加速度大小；(3)根据v−t 图象估算在前0.8s 内电阻上产生的热量．【答案】(1)18N(2)2m/s 2（3）4.12J 【解析】 【详解】（1）由题图知，杆运动的最大速度为4/m v m s =，有22sin sin mB L v F mg F mg Rαα=+=+安，代入数据解得F=18N ． （2）由牛顿第二定律可得：sin F F mg ma α--=安得222222212sin 182100.52/2/2B L v F mg R a m s m s m α⨯⨯----⨯⨯===， （3）由题图可知0.8s 末金属杆的速度为1 2.2/v m s =，前0.8s 内图线与t 轴所包围的小方格的个数约为28个，面积为28×0.2×0.2=1.12，即前0.8s 内金属杆的位移为 1.12x m =， 由能量的转化和守恒定律得：211sin 2Q Fx mgx mv α=--， 代入数据解得： 4.12J Q =． 【点睛】本题电磁感应与力学知识的综合，抓住速度图象的两个意义：斜率等于加速度，“面积”等于位移辅助求解．估算位移时，采用近似的方法，要学会运用．2．如图()a ，平行长直导轨MN 、PQ 水平放置，两导轨间距0.5L m =，导轨左端MP 间接有一阻值为0.2R =Ω的定值电阻，导体棒ab 质量0.1m kg =，与导轨间的动摩擦因数0.1μ=，导体棒垂直于导轨放在距离左端 1.0d m =处，导轨和导体棒电阻均忽略不计.整个装置处在范围足够大的匀强磁场中，0t =时刻，磁场方向竖直向下，此后，磁感应强度B 随时间t 的变化如图()b 所示，不计感应电流磁场的影响.当3t s =时，突然使ab 棒获得向右的速度08/v m s =，同时在棒上施加一方向水平、大小可变化的外力F ，保持ab 棒具有大小为恒为24/a m s =、方向向左的加速度，取210/g m s =．()1求0t =时棒所受到的安培力0F ；()2分析前3s 时间内导体棒的运动情况并求前3s 内棒所受的摩擦力f 随时间t 变化的关系式；()3从0t =时刻开始，当通过电阻R 的电量 2.25q C =时，ab 棒正在向右运动，此时撤去外力F ，此后ab 棒又运动了2 6.05s m =后静止.求撤去外力F 后电阻R 上产生的热量Q ．【答案】(1)0 0.025F N =，方向水平向右(2) ()0.01252?f t N =-(3) 0.195J【解析】 【详解】 解：()1由图b 知：0.20.1T /s 2B t V V == 0t =时棒的速度为零，故回路中只有感生感应势为：0.05V B E Ld t tΦ===V V V V感应电流为：0.25A EI R==可得0t =时棒所受到的安培力：000.025N F B IL ==，方向水平向右；()2ab 棒与轨道间的最大摩擦力为：00.10.025N m f mg N F μ==>=故前3s 内导体棒静止不动，由平衡条件得： f BIL = 由图知在03s -内，磁感应强度为：00.20.1B B kt t =-=- 联立解得： ()0.01252(3s)f t N t =-<；()3前3s 内通过电阻R 的电量为：10.253C 0.75C q I t V =⨯=⨯=设3s 后到撤去外力F 时又运动了1s ，则有：11BLs q q I t R RΦ-===V V &解得：16m s =此时ab 棒的速度设为1v ，则有：221012v v as -=解得：14m /s v =此后到停止，由能量守恒定律得： 可得：21210.195J 2Q mv mgs μ=-=3．在如图所示的电路中，螺线管上线圈的匝数n=1500匝，横截面积.螺线管上线圈的电阻r=1.0Ω，定值电阻、，电容器的电容C=30μF.在一段时间内，螺线管中磁场的磁感应强度B 按如图所示的规律变化.（1）求螺线管中产生的感应电动势.（2）闭合开关S ，电路中的电流稳定后，求电阻的电功率.（3）开关S 断开后，求流经电阻的电荷量. 【答案】（1）1.2V （2） （3）【解析】 【详解】（1）根据法拉第电磁感应定律得（2）根据闭合电路欧姆定律得电阻的电功率.（3）开关S 断开后，流经电阻的电荷量即为S 闭合时电容器所带的电荷量.电容器两端的电压流经电阻的电荷量. 故本题答案是：（1）1.2V （2） （3）【点睛】根据法拉第电磁感应定律求出回路中的电动势，在结合闭合电路欧姆定律求电流，即可求解别的物理量。
高考物理法拉第电磁感应定律压轴题一轮复习附答案解析
高考物理法拉第电磁感应定律压轴题一轮复习附答案解析一、高中物理解题方法：法拉第电磁感应定律1．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。
(1)求金属棒达到稳定时的速度是多大；(2)金属棒从静止开始到稳定速度的过程中，电阻R 上产生的热量是多少？(3)若将金属棒滑行至cd 处的时刻记作t =0,从此时刻起，让磁感应强度逐渐减小，可使金属棒中不产生感应电流，则t =1s 时磁感应强度应为多大？ 【答案】(1)8m/s 5 (2)0.0183J(3) 5T 46【解析】 【详解】(1) 在达到稳定速度前，金属棒的加速度逐渐减小，速度逐渐增大，达到稳定速度时，有sin A mg F θ=其中,A EF BIL I R r==+ 根据法拉第电磁感应定律，有E BLv = 联立解得：m 1.6sv =(2) 根据能量关系有21·sin 2mgs mv Q θ=+ 电阻R 上产生的热量R RQ Q R r=+ 解得：0.0183J R Q =(3) 当回路中的总磁通量不变时，金属棒中不产生感应电流，此时金属棒将沿导轨做匀加速运动，根据牛顿第二定律，有：sin mg ma θ=根据位移时间关系公式，有212x vt at =+设t 时刻磁感应强度为B ，总磁通量不变，有：()BLs B L s x '=+当t =1s 时，代入数据解得，此时磁感应强度：5T 46B '=2．如图所示，在匀强磁场中有一足够长的光滑平行金属导轨，与水平面间的夹角θ＝30°，间距L ＝0.5 m ，上端接有阻值R ＝0.3 Ω的电阻．匀强磁场的磁感应强度大小B ＝0.4 T ，磁场方向垂直导轨平面向上．一质量m ＝0.2 kg ，电阻r ＝0.1 Ω的导体棒MN ，在平行于导轨的外力F 作用下，由静止开始向上做匀加速运动，运动过程中导体棒始终与导轨垂直，且接触良好．当棒的位移d ＝9 m 时，电阻R 上消耗的功率为P ＝2.7 W ．其它电阻不计，g 取10 m/s 2.求：(1)此时通过电阻R 上的电流； (2)这一过程通过电阻R 上的电荷量q ； (3)此时作用于导体棒上的外力F 的大小． 【答案】（1）3A （2）4.5C （3）2N 【解析】 【分析】 【详解】(1)根据热功率：P ＝I 2R ， 解得：3A PI R== (2)回路中产生的平均感应电动势：E n tφ∆=∆ 由欧姆定律得：+E I R r=得电流和电量之间关系式：q I t nR rφ∆=⋅∆=+代入数据得： 4.5C BLdq R r==+ (3)此时感应电流I ＝3A ，由E BLvI R r R r==++ 解得此时速度：()6m/s I R r v BL+==由匀变速运动公式：v 2＝2ax ，解得：222m/s 2v a d==对导体棒由牛顿第二定律得：F －F 安－mgsin30°＝ma ， 即：F －BIL －mgsin30°＝ma ， 解得：F ＝ma ＋BIL ＋mgsin30°＝2 N 【点睛】本题考查电功率，电量表达式及电磁感应电动势表达式结合牛顿第二定律求解即可，难度不大，本题中加速度的求解是重点． 【考点】动生电动势、全电路的欧姆定律、牛顿第二定律.3．如图所示，ACD 、EFG 为两根相距L =0.5m 的足够长的金属直角导轨，它们被竖直固定在绝缘水平面上，CDGF 面与水平面夹角θ=300．两导轨所在空间存在垂直于CDGF 平面向上的匀强磁场，磁感应强度大小为B`=1T ．两根长度也均为L =0.5m 的金属细杆ab 、cd 与导轨垂直接触形成闭合回路，ab 杆的质量m 1未知，cd 杆的质量m 2=0.1kg ，两杆与导轨之间的动摩擦因数均为μ=36，两金属细杆的电阻均为R =0.5Ω，导轨电阻不计．当ab 以速度v1沿导轨向下匀速运动时，cd 杆正好也向下匀速运动，重力加速度g 取10m/s 2．(1)金属杆cd 中电流的方向和大小 (2)金属杆ab 匀速运动的速度v 1 和质量m 1【答案】I =5A 电流方向为由d 流向c; v 1=10m/s m 1=1kg 【解析】 【详解】（1）由右手定则可知cd 中电流方向为由d 流向c 对cd 杆由平衡条件可得：μ=+0022安sin 60（cos 60)m g m g F=安F BLI联立可得：I =5A (2) 对ab: 由 =12BLv IR得 110m/s v = 分析ab 受力可得： 0011sin 30cos 30m g BLI m g μ=+解得： m 1=1kg4．如图(a)所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域Ⅰ内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图(b)所示．t ＝0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放．在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好．已知cd 棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻(t x 未知)ab 棒恰进入区域Ⅱ，重力加速度为g.求：图(a) 图(b)(1)通过cd 棒电流的方向和区域Ⅰ内磁场的方向； (2)当ab 棒在区域Ⅱ内运动时，cd 棒消耗的电功率； (3)ab 棒开始下滑的位置离EF 的距离；(4)ab 棒开始下滑至EF 的过程中回路中产生的热量．【答案】(1)电流方向由d 到c ，区域Ⅰ内的磁场方向为垂直于斜面向上；(2)(3) (4)【解析】 【详解】(1)由右手定则可知通过cd 棒电流的方向为d 到c ；再由左手定则可判断区域Ⅰ内磁场垂直于斜面向上．(2)cd 棒平衡，BIl ＝mg sin θ， 得cd 棒消耗的电功率P ＝I 2R ，得(3)ab棒在到达区域Ⅱ前做匀加速直线运动，cd棒始终静止不动，ab棒在到达区域Ⅱ前、后，回路中产生的感应电动势不变，则ab棒在区域Ⅱ中一定做匀速直线运动，可得，所以.ab棒在区域Ⅱ中做匀速直线运动的速度则ab棒开始下滑的位置离EF的距离(4)ab棒在区域Ⅱ中运动的时间ab棒从开始下滑至EF的总时间：ab棒从开始下滑至EF的过程中闭合回路中产生的热量：故本题答案是：(1)电流方向由d到c，区域Ⅰ内的磁场方向为垂直于斜面向上；(2) (3)(4)【点睛】题目中cd棒一直处于静止状态，说明cd棒受到的安培力是恒力并且大小应该和导体棒的重力分量相等，要结合并把握这个条件解题即可。

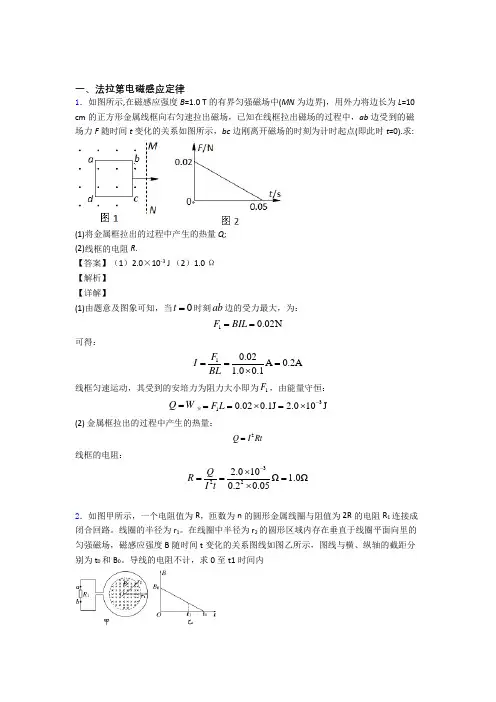

高考物理法拉第电磁感应定律(大题培优 易错 难题)附答案
一、法拉第电磁感应定律1．如图所示,在磁感应强度B =1.0 T 的有界匀强磁场中(MN 为边界)，用外力将边长为L =10 cm 的正方形金属线框向右匀速拉出磁场，已知在线框拉出磁场的过程中，ab 边受到的磁场力F 随时间t 变化的关系如图所示，bc 边刚离开磁场的时刻为计时起点(即此时t =0).求:(1)将金属框拉出的过程中产生的热量Q ; (2)线框的电阻R .【答案】（1）2.0×10-3 J （2）1.0 Ω 【解析】 【详解】(1)由题意及图象可知，当0t =时刻ab 边的受力最大，为：10.02N F BIL ==可得：10.02A 0.2A 1.00.1F I BL ===⨯ 线框匀速运动，其受到的安培力为阻力大小即为1F ，由能量守恒：Q W =安310.020.1J 2.010J F L -==⨯=⨯(2) 金属框拉出的过程中产生的热量：2Q I Rt=线框的电阻：3222.010Ω 1.0Ω0.20.05Q R I t -⨯===⨯2．如图甲所示，一个电阻值为R ，匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路。
线圈的半径为r 1。
在线圈中半径为r 2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示，图线与横、纵轴的截距分别为t 0和B 0。
导线的电阻不计，求0至t1时间内(1)通过电阻R1上的电流大小及方向。
(2)通过电阻R1上的电荷量q。
【答案】(1)2020 3n B rRtπ电流由b向a通过R1(2)20213n B r tRtπ【解析】【详解】(1)由法拉第电磁感应定律得感应电动势为22022n B rBE n n rt t tππ∆Φ∆===∆∆由闭合电路的欧姆定律，得通过R1的电流大小为20233n B rEIR Rtπ==由楞次定律知该电流由b向a通过R1。
(2)由qIt=得在0至t1时间内通过R1的电量为:202113n B r tq ItRtπ==3．如图(a)所示，一个电阻值为R、匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路，线圈的半径为r1, 在线圈中半径为r2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图(b)所示，图线与横、纵轴的截距分别为t0和B0，导线的电阻不计．求(1) 0~t0时间内圆形金属线圈产生的感应电动势的大小E；(2) 0~t1时间内通过电阻R1的电荷量q．【答案】（1）202n B rEtπ=（2）20123n B t rqRtπ=【解析】【详解】（1）由法拉第电磁感应定律E ntφ∆=∆有202n B rBE n St tπ∆==∆①（2）由题意可知总电阻R总=R+2R=3 R②由闭合电路的欧姆定律有电阻R1中的电流EIR=总③0~t1时间内通过电阻R1的电荷量1q It=④由①②③④式得20123n B t rqRtπ=4．如图所示，两平行光滑的金属导轨MN、PQ固定在水平面上，相距为L，处于竖直向下的磁场中，整个磁场由n个宽度皆为x0的条形匀强磁场区域1、2、3、…n组成，从左向右依次排列，磁感应强度的大小分别为B、2B、3B、…nB，两导轨左端MP间接入电阻R，一质量为m的金属棒ab垂直于MN、PQ放在水平导轨上，与导轨电接触良好，不计导轨和金属棒的电阻。
高考物理法拉第电磁感应定律-经典压轴题含答案解析
高考物理法拉第电磁感应定律-经典压轴题含答案解析一、法拉第电磁感应定律1．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v 垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．2．如图()a ，平行长直导轨MN 、PQ 水平放置，两导轨间距0.5L m =，导轨左端MP 间接有一阻值为0.2R =Ω的定值电阻，导体棒ab 质量0.1m kg =，与导轨间的动摩擦因数0.1μ=，导体棒垂直于导轨放在距离左端 1.0d m =处，导轨和导体棒电阻均忽略不计.整个装置处在范围足够大的匀强磁场中，0t =时刻，磁场方向竖直向下，此后，磁感应强度B 随时间t 的变化如图()b 所示，不计感应电流磁场的影响.当3t s =时，突然使ab 棒获得向右的速度08/v m s =，同时在棒上施加一方向水平、大小可变化的外力F ，保持ab 棒具有大小为恒为24/a m s =、方向向左的加速度，取210/g m s =．()1求0t =时棒所受到的安培力0F ；()2分析前3s 时间内导体棒的运动情况并求前3s 内棒所受的摩擦力f 随时间t 变化的关系式；()3从0t =时刻开始，当通过电阻R 的电量 2.25q C =时，ab 棒正在向右运动，此时撤去外力F ，此后ab 棒又运动了2 6.05s m =后静止.求撤去外力F 后电阻R 上产生的热量Q ．【答案】(1)0 0.025F N =，方向水平向右(2) ()0.01252?f t N =-(3) 0.195J【解析】 【详解】 解：()1由图b 知：0.20.1T /s 2B t V V == 0t =时棒的速度为零，故回路中只有感生感应势为：0.05V B E Ld t tΦ===V V V V感应电流为：0.25A EI R==可得0t =时棒所受到的安培力：000.025N F B IL ==，方向水平向右；()2ab 棒与轨道间的最大摩擦力为：00.10.025N m f mg N F μ==>=故前3s 内导体棒静止不动，由平衡条件得： f BIL =由图知在03s -内，磁感应强度为：00.20.1B B kt t =-=- 联立解得： ()0.01252(3s)f t N t =-<；()3前3s 内通过电阻R 的电量为：10.253C 0.75C q I t V =⨯=⨯=设3s 后到撤去外力F 时又运动了1s ，则有：11BLs q q I t R RΦ-===V V &解得：16m s =此时ab 棒的速度设为1v ，则有：221012v v as -=解得：14m /s v =此后到停止，由能量守恒定律得： 可得：21210.195J 2Q mv mgs μ=-=3．如图所示，ACD 、EFG 为两根相距L =0.5m 的足够长的金属直角导轨，它们被竖直固定在绝缘水平面上，CDGF 面与水平面夹角θ=300．两导轨所在空间存在垂直于CDGF 平面向上的匀强磁场，磁感应强度大小为B`=1T ．两根长度也均为L =0.5m 的金属细杆ab 、cd 与导轨垂直接触形成闭合回路，ab 杆的质量m 1未知，cd 杆的质量m 2=0.1kg ，两杆与导轨之间的动摩擦因数均为μ=36，两金属细杆的电阻均为R =0.5Ω，导轨电阻不计．当ab 以速度v 1沿导轨向下匀速运动时，cd 杆正好也向下匀速运动，重力加速度g 取10m/s 2．(1)金属杆cd 中电流的方向和大小 (2)金属杆ab 匀速运动的速度v 1 和质量m 1【答案】I =5A 电流方向为由d 流向c; v 1=10m/s m 1=1kg 【解析】 【详解】（1）由右手定则可知cd 中电流方向为由d 流向c对cd 杆由平衡条件可得：μ=+0022安sin 60（cos 60)m g m g F=安F BLI联立可得：I =5A (2) 对ab: 由 =12BLv IR得 110m/s v = 分析ab 受力可得： 0011sin 30cos 30m g BLI m g μ=+解得： m 1=1kg4．如图所示，两根足够长、电阻不计的光滑平行金属导轨相距为L ＝1m ，导轨平面与水平面成θ＝30︒角，上端连接 1.5R =Ω的电阻．质量为m ＝0.2kg 、阻值0.5r =Ω的金属棒ab 放在两导轨上，与导轨垂直并接触良好，距离导轨最上端d ＝4m ，整个装置处于匀强磁场中，磁场的方向垂直导轨平面向上．（1）若磁感应强度B=0.5T ，将金属棒释放，求金属棒匀速下滑时电阻R 两端的电压； （2）若磁感应强度的大小与时间成正比，在外力作用下ab 棒保持静止，当t ＝2s 时外力恰好为零.求ab 棒的热功率；（3）若磁感应强度随时间变化的规律是()0.05cos100B t T π=，在平行于导轨平面的外力F 作用下ab 棒保持静止，求此外力F 的最大值。
高三一轮复习：法拉第电磁感应定律(含解析)
法拉第电磁感应定律【例1】穿过一个单匝的磁通量始终保持每秒均匀地减少2Wb ，则（ ）A ．线圈中感应电动势每秒增加2VB ．线圈中感应电动势每秒减少2VC ．线圈中无感应电动势D ．线圈中感应电动势大小不变答案 D【练习1】穿过闭合回路的磁通量Φ随时间t 变化的图象分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是 ( )A ．图甲中回路产生的感应电动势恒定不变B ．图乙中回路产生的感应电动势一直在变大C ．图丙中回路在0～t 0时间内产生的感应电动势大于t 0～2t 0时间内产生的感应电动势D ．图丁回路产生的感应电动势先变小再变大答案 CD解析 根据E ＝n ΔΦΔt可知：图甲中E ＝0，A 错；图乙中E 为恒量，B 错；图丙中0～t 0时间内的E 1大于t 0～2t 0时间内的E 2，C 正确；图丁中感应电动势先变小再变大，D 正确。
【例2】如图所示，在一磁感应强度B =0.5T 的匀强磁场中，垂直于磁场方向水平放置着两根相距h =0.1m 的平行金属导轨轨MN 和PQ ，导轨电阻忽略不计，在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3Ω的电阻。
导轨上跨放着一根长为L ＝0.2m ，每米长电阻r ＝2.0Ω/m 的金属棒ab ，金属棒与导轨正交放置，交点为c 、d ，当金属棒在水平拉力作用于以速度v ＝4.0m /s 向左做匀速运动时，试求： （1）电阻R 中的电流强度大小和方向； （2）使金属棒做匀速运动的拉力； （3）金属棒ab 两端点间的电势差；解析 金属棒向左匀速运动时，等效电路如图所示。
在闭合回路中，金属棒cd 部分相当于电源，内阻r cd ＝hr ，电动势E cd ＝ Bhv 。
（1）根据欧姆定律，R 中的电流强度为A .hrR Bhv r R E I cd cd 40=+=+=，方向从N 经R 到Q 。
（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F ＝F 安＝BIh ＝0.02N 。
高中物理法拉第电磁感应定律习题一轮复习含答案
高中物理法拉第电磁感应定律习题一轮复习含答案一、高中物理解题方法：法拉第电磁感应定律1．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v 垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．2．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。
高考物理法拉第电磁感应定律-经典压轴题附答案解析
(2)在0～4s时间内通过电阻R的电荷量q；
(3)在0～5s时间内金属棒ab产生的焦耳热Q。
【答案】(1) (2) （3）
【解析】(1)棒进入磁场之前对ab受力分析由牛顿第二定律得
由匀变速直线位移与时间关系
则由匀变速直线运动速度与时间 Nhomakorabea系得金属棒受到的安培力
(2)由上知，棒进人磁场时 ,则金属棒作匀速运动，匀速运动时间
F安=BLI
根据闭合电路欧姆定律有：
I=
联立解得解得F安=4 N
所以克服安培力做功：
而Q=W安，故该过程中产生的焦耳热Q=3.2 J
(3)设线框出磁场区域的速度大小为v1，则根据运动学关系有：
而根据牛顿运动定律可知：
联立整理得：
(M+m)( -v2)=(M-m)g·2L
线框穿过磁场区域过程中，力F和安培力都是变力，根据动能定理有：
【答案】（1）1.2 V（2）3.2 J（3）0.9 J
【解析】
【详解】
(1)线框eb边以v=4.0 m/s的速度进入磁场并匀速运动，产生的感应电动势为：
因为e、b两点间作为等效电源，则e、b两点间的电势差为外电压：
Ueb= E=1.2 V.
(2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：
对棒2： 安
解得：
(2)对棒1和2的系统，动量守恒，则最后稳定时：
解得：
(3)对棒2，由动量定理： ，其中
解得：
(4)由 、 、
联立解得：
又
解得：
则稳定后两棒的距离：
8．如图所示，两根足够长、电阻不计的光滑平行金属导轨相距为L＝1m，导轨平面与水平面成 ＝30角，上端连接 的电阻．质量为m＝0.2kg、阻值 的金属棒ab放在两导轨上，与导轨垂直并接触良好，距离导轨最上端d＝4m，整个装置处于匀强磁场中，磁场的方向垂直导轨平面向上．
高考物理法拉第电磁感应定律压轴题一轮复习及答案解析
高考物理法拉第电磁感应定律压轴题一轮复习及答案解析一、高中物理解题方法：法拉第电磁感应定律1．研究小组同学在学习了电磁感应知识后，进行了如下的实验探究（如图所示）：两个足够长的平行导轨（MNPQ 与M 1P 1Q 1）间距L =0.2m ，光滑倾斜轨道和粗糙水平轨道圆滑连接，水平部分长短可调节，倾斜轨道与水平面的夹角θ=37°．倾斜轨道内存在垂直斜面方向向上的匀强磁场，磁感应强度B =0.5T ，NN 1右侧没有磁场；竖直放置的光滑半圆轨道PQ 、P 1Q 1分别与水平轨道相切于P 、P 1，圆轨道半径r 1=0．lm ，且在最高点Q 、Q 1处安装了压力传感器．金属棒ab 质量m =0.0lkg ，电阻r =0.1Ω，运动中与导轨有良好接触，并且垂直于导轨；定值电阻R =0.4Ω，连接在MM 1间，其余电阻不计：金属棒与水平轨道间动摩擦因数μ=0.4．实验中他们惊奇地发现：当把NP 间的距离调至某一合适值d ，则只要金属棒从倾斜轨道上离地高h =0.95m 及以上任何地方由静止释放，金属棒ab 总能到达QQ 1处，且压力传感器的读数均为零．取g =l 0m /s 2，sin37°=0.6，cos37°=0.8．则：（1）金属棒从0.95m 高度以上滑下时，试定性描述金属棒在斜面上的运动情况，并求出它在斜面上运动的最大速度；（2）求从高度h =0.95m 处滑下后电阻R 上产生的热量；（3）求合适值d ．【答案】（1）3m /s ；（2）0.04J ；（3）0.5m ．【解析】【详解】（1）导体棒在斜面上由静止滑下时，受重力、支持力、安培力，当安培力增加到等于重力的下滑分量时，加速度减小为零，速度达到最大值；根据牛顿第二定律，有：A 0mgsin F θ-=安培力：A F BIL = BLv I R r =+ 联立解得：2222()sin 0.0110(0.40.1)0.63m /s 0.50.2mg R r v B L θ+⨯⨯+⨯===⨯ （2）根据能量守恒定律，从高度h =0.95m 处滑下后回路中上产生的热量：22110.01100.950.0130.05J 22Q mgh mv ==⨯⨯-⨯⨯=- 故电阻R 产生的热量为：0.40.050.04J 0.40.1R R Q Q R r ==⨯=++ （3）对从斜面最低点到圆轨道最高点过程，根据动能定理，有：()221111222mg r mgd mv mv μ--=-① 在圆轨道的最高点，重力等于向心力，有：211v mg m r =② 联立①②解得：221535100.10.5m 220.410v gr d g μ--⨯⨯===⨯⨯2．如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计。
