初三化学图像题 pH的变化图像及其解题技巧及练习题(含答案)
初三化学图像题 pH的变化图像及其解题技巧及练习题(含答案)一、化学图像题 pH的变化图像（稀释或中和）1．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。
B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。
C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。
D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。
等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．在饱和KNO3溶液中加入KNO3固体C．向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液D．硝酸铵溶于水时溶液的温度变化【来源】2019年福建省泉州市晋江初中中考二模化学试题【答案】C【解析】【分析】【详解】A、氯化钠是中性溶液，pH=7，加水稀释后，pH值不会改变，不符合题意；B、在饱和KNO3溶液中加入KNO3固体，硝酸钾不会再溶解，溶质质量不变，溶质质量分数也不会发生变化，不符合题意；C、向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀盐酸反应生成氯化钠和水，待稀盐酸完全反应后，氢氧化钠再和氯化铜反应生成氢氧化铜沉淀，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，沉淀质量不变，符合题意；D、硝酸铵溶于水吸热，溶液温度应该降低，不符合题意。
故选C。
3．下列图象分别与选项中的操作相对应，其中合理的是A．向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸B．向一定量的MnO2固体中加入一定量的过氧化氢溶液C．向一定量的NaOH溶液中滴加稀盐酸D．向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液【来源】2019年河南省商丘市柘城县实验中学摸底考试化学试题【解析】【详解】A、向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸，氯化钡和稀硫酸反应生成硫酸钡沉淀和盐酸，硫酸钡沉淀不溶于酸，故一开始就产生沉淀，沉淀质量随稀硫酸的质量逐渐增加，待氯化钡完全反应后，硫酸钡沉淀质量不再变化，符合题意；B、向一定量的MnO2固体中加入一定量的过氧化氢溶液，二氧化锰在该反应中是催化剂，化学反应前后，质量不变，不符合题意；C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
故选A。
4．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．在部分变质的NaOH溶液中滴加稀盐酸B．O2的溶解度受温度影响的变化曲线C．等质量的Mg粉和Fe粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化【来源】2015年人教版初中化学九年级下册期末练习卷（带解析)【解析】【详解】A.由于部分变质的氢氧化钠中含有碳酸钠，而放入盐酸后先要与氢氧化钠反应生成氯化钠和水，故开始后在反应的过程中无气体产生，氢氧化钠反应完全后盐酸会与碳酸钠反应生成二氧化碳直至反应结束气体质量不会变化，图像正确，不符合题意；B.由于气体的溶解度随温度的升高而降低，所以该图像应该是一条下降的曲线，图像错误，符合题意；C.镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些(图像更陡一些)，由于金属与酸反应生成氢气的质量＝×金属的质量金属化合价金属的相对原子质量，所以同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，图像正确，不符合题意；D.由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能无限的接近7，图像正确，不符合题意。
故选B。
5．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【来源】2019年河南省郑州市郑州外国语中学中考三模化学试题【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。
故选C。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
6．用稀盐酸和氢氧化钠溶液进行反应的实验时，反应过程中溶液的酸碱度变化如图所示。
下列有关说法正确的是A．盐酸和氢氧化钠的反应属于置换反应B．当加入溶液的质量为ag时，所得溶液中的溶质为HClC．当加入溶液的质量为bg时，向所得溶液中滴加无色酚酞溶液，溶液呈红色D．该实验操作是将盐酸滴加到氢氧化钠溶液中【来源】2019年河北省邯郸市永年区中考模拟化学试题【答案】C【解析】【详解】A、稀盐酸与氢氧化钠溶液反应生成氯化钠和水，该反应符合两种化合物相互交换成分，生成另外两种化合物的复分解反应，故不符合题意；B、当加入溶液的质量为ag时，溶液呈现酸性，所得溶液中的溶质为氯化氢和氯化钠，故不符合题意；C、当加入溶液的质量为bg时，溶液呈现碱性，所得溶液中的溶质为氢氧化钠和氯化钠，向所得溶液中滴加无色酚酞溶液，溶液呈红色，故符合题意；D、坐标的pH变化是由小于7到大于7的过渡，因此进行的操作是将氢氧化钠溶液滴加到稀盐酸中，故不符合题意，故选C。
7．下列图象分别与选项中的操作相对应,其中合理的是A．某温度下,向一定量不饱和硝酸钾溶液中加入硝酸钾B．足量的镁粉和铁粉分别与等质量等浓度的稀盐酸反应C．加热一定量高锰酸钾固体制取氧气D．向一定量稀硫酸中滴入水【来源】2019年5月河南省开封市中考二模化学试题【答案】B【解析】【详解】A、某温度下，向一定量不饱和硝酸钾溶液中不断加入硝酸钾晶体，溶质质量分数不是从0开始。
A错误；B、足量的镁粉、铁粉分别与等质量、等质量分数的稀盐酸反应，产生氢气的质量相等。
镁的活动性比铁强，镁反应速率快，则镁的曲线更陡峭。
B正确；C、高锰酸钾在加热的条件下分解为锰酸钾、二氧化锰和氧气，完全反应后所得固体为锰酸钾和二氧化锰的混合物，固体质量不为零。
C错误；D、向稀硫酸中加入水时，溶液的酸性减弱，pH变大，但是溶液始终呈酸性，pH不会大于7。
D错误。
故选B。
8．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。
有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。
其中肯定不正确的是（）A．B．C．D．【来源】人教版2018届九年级下册化学同步课时练习：第十单元实验活动7 溶液酸碱性的检验【答案】B【解析】【分析】【详解】A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。
故选B。
9．下列图像能正确反映其对应变化关系的是()①常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液②一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体③向一定量的锌粉中加入足量的CuSO 4溶液④用等质量、等质量分数的过氧化氢溶液制氧气，a 使用催化剂，b 未使用催化剂 A ．①②③B ．①②④C ．①③④D ．①②③④【来源】【万唯】2019年云南省初中学业水平考试化学试题成果检测卷（一)《逆袭卷》【答案】C【解析】【详解】常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液，开始时溶液的pH<7，NaOH 先与HCl 反应，pH 逐渐增大，当HCl 完全反应后(pH=7)，氢氧化钠再与MgCl 2反应生成氢氧化镁沉淀和氯化钠，该反应过程中溶液的pH 不变，当MgCl 2反应完全后，继续滴加NaOH ，溶液pH 增大，接近氢氧化钠溶液的pH ，①正确；一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体，溶液的溶质质量分数不从零开始，②错误；向一定量的锌粉中加入足量的CuSO 4 溶液，发生的反应为44=Zn + CuSO ZnSO + Cu ，每65份质量的Zn 可置换出64份质量的Cu ，固体的质量逐渐减小，当Zn 反应完全后固体质量不再变化，③正确；催化剂在化学反应中可以加快反应速率，但不会改变生成物的质量，④正确； ①③④正确，故选C 。

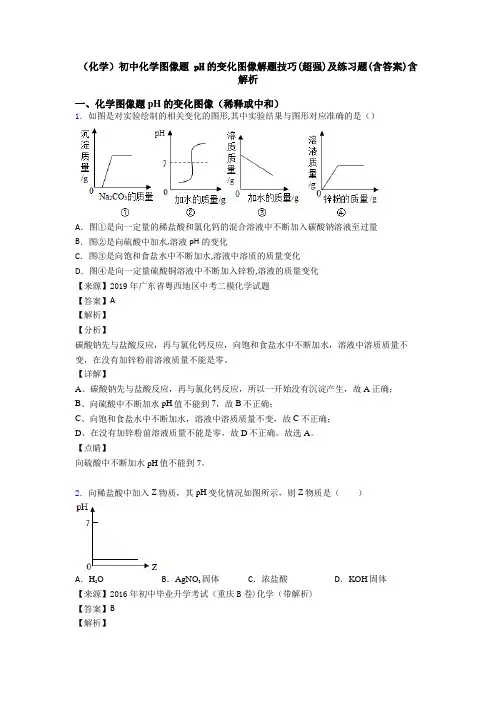

(化学)初中化学图像题 pH的变化图像解题技巧(超强)及练习题(含答案)含解析
（化学）初中化学图像题 pH的变化图像解题技巧(超强)及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（）A．H2O B．AgNO3固体C．浓盐酸D．KOH固体【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)【答案】B【解析】试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。
故选B．考点：酸的化学性质、溶液的酸碱性与pH值的关系3．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。

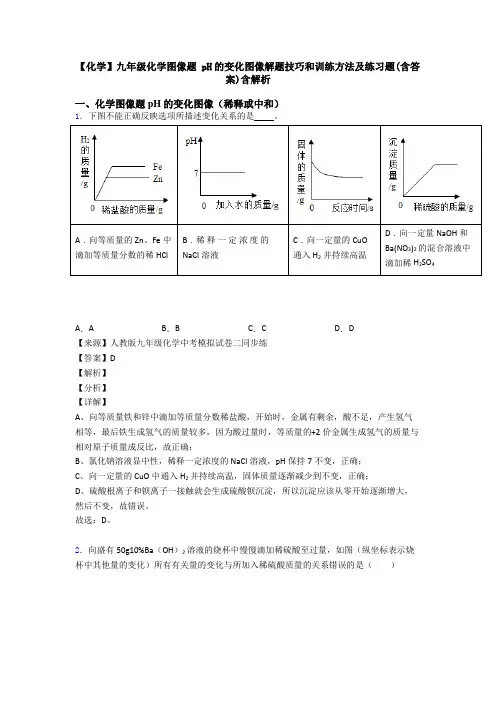

【化学】九年级化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)含解析
【化学】九年级化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下图不能正确反映选项所描述变化关系的是。
A．向等质量的Zn、Fe中滴加等质量分数的稀HCl B．稀释一定浓度的NaCl溶液C．向一定量的CuO通入 H2并持续高温D．向一定量 NaOH 和Ba(NO3)2的混合溶液中滴加稀H2SO4A．A B．B C．C D．D【来源】人教版九年级化学中考模拟试卷二同步练【答案】D【解析】【分析】【详解】A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸不足，产生氢气相等，最后铁生成氢气的质量较多，因为酸过量时，等质量的+2价金属生成氢气的质量与相对原子质量成反比，故正确；B、氯化钠溶液显中性，稀释一定浓度的NaCl溶液，p H保持7不变，正确；C、向一定量的CuO中通入H2并持续高温，固体质量逐渐减少到不变，正确；D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，所以沉淀应该从零开始逐渐增大，然后不变，故错误。
故选：D。
2．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C 不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．3．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。

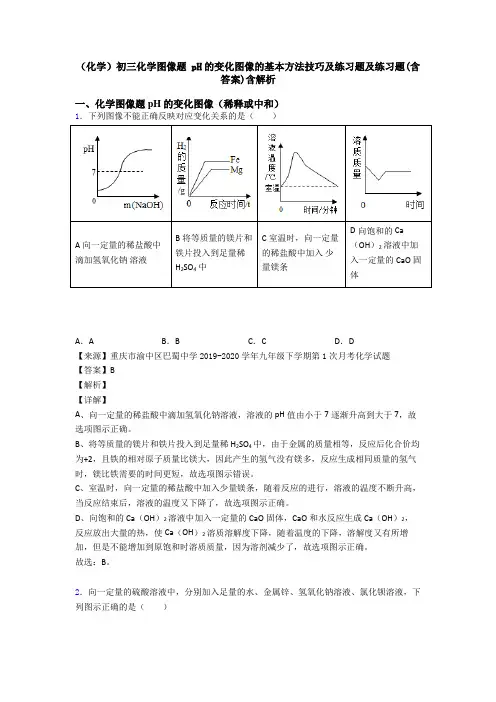

(化学)初三化学图像题 pH的变化图像的基本方法技巧及练习题及练习题(含答案)含解析
（化学）初三化学图像题 pH的变化图像的基本方法技巧及练习题及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。
B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。
C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。
D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。
故选：B。
2．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。

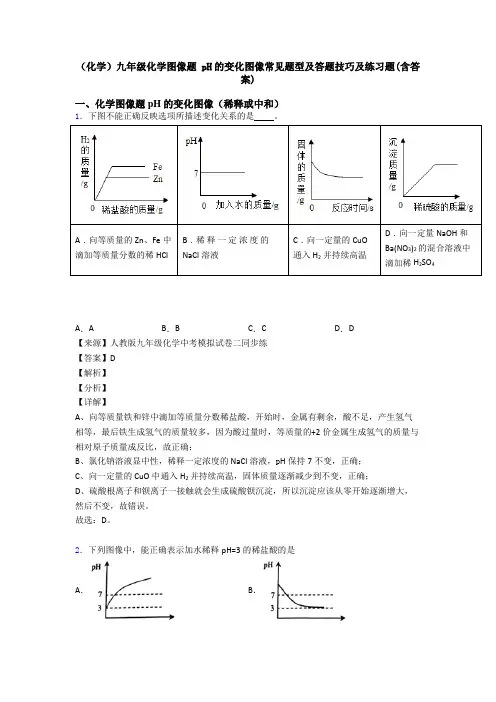

(化学)九年级化学图像题 pH的变化图像常见题型及答题技巧及练习题(含答案)
（化学）九年级化学图像题 pH的变化图像常见题型及答题技巧及练习题(含答案)一、化学图像题 pH的变化图像（稀释或中和）1．下图不能正确反映选项所描述变化关系的是。
A．向等质量的Zn、Fe中滴加等质量分数的稀HClB．稀释一定浓度的NaCl溶液C．向一定量的CuO通入 H2并持续高温D．向一定量 NaOH 和Ba(NO3)2的混合溶液中滴加稀H2SO4A．A B．B C．C D．D【来源】人教版九年级化学中考模拟试卷二同步练【答案】D【解析】【分析】【详解】A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸不足，产生氢气相等，最后铁生成氢气的质量较多，因为酸过量时，等质量的+2价金属生成氢气的质量与相对原子质量成反比，故正确；B、氯化钠溶液显中性，稀释一定浓度的NaCl溶液，p H保持7不变，正确；C、向一定量的CuO中通入H2并持续高温，固体质量逐渐减少到不变，正确；D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，所以沉淀应该从零开始逐渐增大，然后不变，故错误。
故选：D。
2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
3．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。
下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。
初三化学图像题 pH的变化图像解题技巧(超强)及练习题(含答案)及解析
初三化学图像题 pH的变化图像解题技巧(超强)及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。
B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。
C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。
D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。
故选：B。
2．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

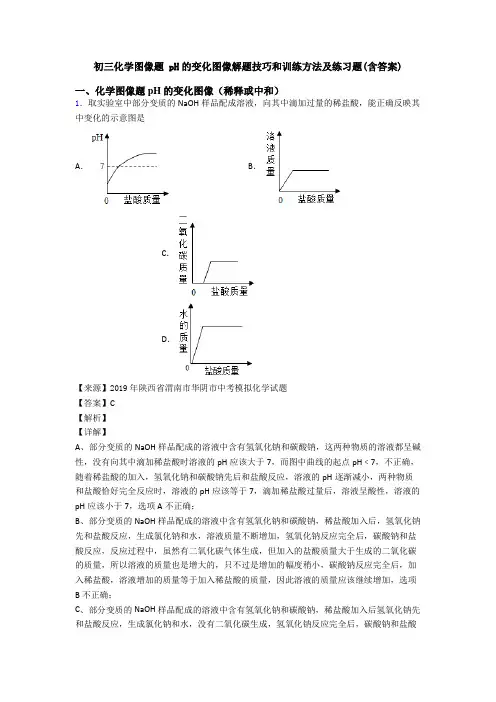

初三化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)
初三化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)一、化学图像题 pH的变化图像（稀释或中和）1．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【来源】2019年陕西省渭南市华阴市中考模拟化学试题【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
选项C正确；D、部分变质的NaOH样品配成的溶液中含有水，曲线的起点不正确，随着盐酸的加入，氢氧化钠、碳酸钠先后和盐酸反应，反应过程中都有水生成，且盐酸中本来就含有水，即使反应结束，随着盐酸的加入，溶液中水的质量也应不断增加，选项D不正确。
故选C。
【点睛】部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，氢氧化钠和碳酸钠与盐酸的反应有先后顺序，稀盐酸加入后，氢氧化钠先和盐酸反应，氢氧化钠反应完全后，碳酸钠和盐酸反应。
(化学)九年级化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)含解析
（化学）九年级化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。
B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。
C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。
D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。
等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．下列图象分别与选项中的操作相对应，其中合理的是A．向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸B．向一定量的MnO2固体中加入一定量的过氧化氢溶液C．向一定量的NaOH溶液中滴加稀盐酸D．向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液【来源】2019年河南省商丘市柘城县实验中学摸底考试化学试题【答案】A【解析】【详解】A、向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸，氯化钡和稀硫酸反应生成硫酸钡沉淀和盐酸，硫酸钡沉淀不溶于酸，故一开始就产生沉淀，沉淀质量随稀硫酸的质量逐渐增加，待氯化钡完全反应后，硫酸钡沉淀质量不再变化，符合题意；B、向一定量的MnO2固体中加入一定量的过氧化氢溶液，二氧化锰在该反应中是催化剂，化学反应前后，质量不变，不符合题意；C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
【化学】初三化学图像题 pH的变化图像及其解题技巧及练习题(含答案)含解析
【化学】初三化学图像题 pH的变化图像及其解题技巧及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【来源】2020年河南省漯河市实验中学中考一模化学试题【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
【化学】九年级化学图像题 pH的变化图像及其解题技巧及练习题(含答案)及解析
【化学】九年级化学图像题 pH的变化图像及其解题技巧及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列四个图象的变化趋势，能正确描述对应操作的（）A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向pH＝12的氢氧化钠溶液中不断加入水【来源】河南省许昌市魏都区第十二中学2019-2020学年九年级下学期期中化学试题【答案】A【解析】【分析】铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。
故选A。
【点睛】浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。
2．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C 不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．3．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
(化学)九年级化学图像题 pH的变化图像解题技巧分析及练习题(含答案)含解析
（化学）九年级化学图像题 pH的变化图像解题技巧分析及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【来源】2019年河南省郑州市郑州外国语中学中考三模化学试题【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。
故选C。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
