NTC热敏电阻功率型系列简介和技术参数
NTC热敏电阻特性参数基本知识
NTC热敏电阻特性参数基本知识NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻器件，其电阻值随着温度的升高而减小，温度降低时则电阻值增加。
它广泛应用于温度测量、温度控制以及温度补偿等领域。
了解NTC热敏电阻的特性参数对于正确选择和使用该器件至关重要。
下面将介绍NTC热敏电阻的基本知识以及其特性参数。
1.NTC热敏电阻的材料2.NTC热敏电阻的电阻温度特性NTC热敏电阻的电阻温度特性是指在一定温度范围内，NTC热敏电阻的电阻值随温度的变化规律。
一般来说，NTC热敏电阻的电阻值在室温附近随温度线性下降。
即温度升高，电阻值减小；温度降低，电阻值增加。
这种特性可以通过温度系数来描述，即NTC热敏电阻的温度系数为负值。
3.NTC热敏电阻的温度系数NTC热敏电阻的温度系数（α）是指在一定温度范围内，电阻值单位变化所对应的温度变化。
一般用%/°C来表示。
温度系数越大，NTC热敏电阻的灵敏度越高。
常见的NTC热敏电阻的温度系数范围为-1%~-6%/°C。
4.NTC热敏电阻的额定电阻值与温度关系NTC热敏电阻的额定电阻值只是一个参考值，一般在室温下测量得到。
随着温度的变化，NTC热敏电阻的电阻值也会相应改变。
实际应用时，需要根据具体的温度测量范围和精度要求，选择合适的NTC热敏电阻型号和相应的电阻值。
5.NTC热敏电阻的温度测量范围和精度6.NTC热敏电阻的响应时间7.NTC热敏电阻的封装形式综上所述，NTC热敏电阻的特性参数包括电阻温度特性、温度系数、额定电阻值与温度关系、温度测量范围和精度、响应时间以及封装形式等。
在选择和应用NTC热敏电阻时，需要根据实际需求和具体的设计要求进行综合考虑。
这些基本知识的掌握能够帮助工程师正确选择和使用NTC热敏电阻，从而确保系统的稳定性和性能。
热敏电阻(NTC)的基本参数及其应用

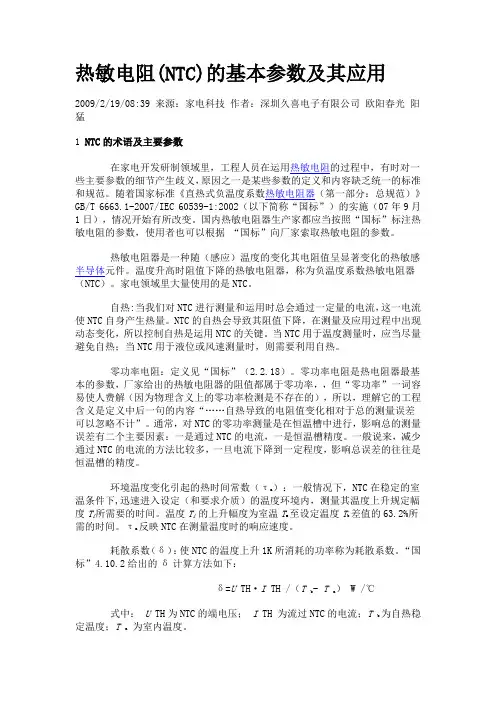

热敏电阻(NTC)的基本参数及其应用2009/2/19/08:39 来源：家电科技作者：深圳久喜电子有限公司欧阳春光阳猛1 NTC的术语及主要参数在家电开发研制领域里，工程人员在运用热敏电阻的过程中，有时对一些主要参数的细节产生歧义，原因之一是某些参数的定义和内容缺乏统一的标准和规范。
随着国家标准《直热式负温度系数热敏电阻器（第一部分：总规范）》GB/T 6663.1-2007/IEC 60539-1:2002（以下简称“国标”）的实施（07年9月1日），情况开始有所改变。
国内热敏电阻器生产家都应当按照“国标”标注热敏电阻的参数，使用者也可以根据“国标”向厂家索取热敏电阻的参数。
热敏电阻器是一种随（感应）温度的变化其电阻值呈显著变化的热敏感半导体元件。
温度升高时阻值下降的热敏电阻器，称为负温度系数热敏电阻器（NTC）。
家电领域里大量使用的是NTC。
自热:当我们对NTC进行测量和运用时总会通过一定量的电流，这一电流使NTC自身产生热量。
NTC的自热会导致其阻值下降，在测量及应用过程中出现动态变化，所以控制自热是运用NTC的关键。
当NTC用于温度测量时，应当尽量避免自热；当NTC用于液位或风速测量时，则需要利用自热。
零功率电阻：定义见“国标”（2.2.18）。
零功率电阻是热电阻器最基本的参数，厂家给出的热敏电阻器的阻值都属于零功率，，但“零功率”一词容易使人费解（因为物理含义上的零功率检测是不存在的），所以，理解它的工程含义是定义中后一句的内容“……自热导致的电阻值变化相对于总的测量误差可以忽略不计”。
通常，对NTC的零功率测量是在恒温槽中进行，影响总的测量误差有二个主要因素：一是通过NTC的电流，一是恒温槽精度。
一般说来，减少通过NTC的电流的方法比较多，一旦电流下降到一定程度，影响总误差的往往是恒温槽的精度。
环境温度变化引起的热时间常数（τa）：一般情况下，NTC在稳定的室温条件下,迅速进入设定（和要求介质）的温度环境内，测量其温度上升规定幅度Tί所需要的时间。
热敏电阻ntc-mf52at参数
热敏电阻ntc-mf52at参数热敏电阻NTC-MF52AT具有以下参数：1.电气特性1.1额定功率（Rated Power）：约为5mW1.2额定阻值（R25）：1KΩ、2KΩ、5KΩ、10KΩ、15KΩ、20KΩ、30KΩ、47KΩ、50KΩ、100KΩ、200KΩ、500KΩ、1MΩ1.3阻值Tolerance（B值）：±1%，±2%，±3%，±5%，±10%1.4 B值（B： Beta值）： 3380k-4980K1.5工作温度范围（Operating Temperature Range）：-55℃~+125℃2.外观尺寸2.1全长（L）：约5.0mm ~ 10.0mm2.2直径（D）：φ1.5 ~ φ6mm2.3引出线材料：引线可选用铜线、镀银镍线、钢线、镍线等3.特性介绍3.1随着环境温度上升，电阻值呈现出明显的下降趋势，温度与电阻值之间成负相关关系3.2传感器散热迅速，响应时间快，可应用于实时控制3.3具有良好的耐高温性3.4一般用于温度测量及控制系统、家用电器、汽车电子、通讯、仪表设备等领域4.使用注意事项4.1在使用NTC-MF52AT热敏电阻时要注意其额定功率及额定阻值，如需更高的功率可以选择大型的热敏电阻4.2在进行电路连接时，要注意热敏电阻的极性，通常热敏电阻的一端为铜线，该端应与负极连接4.3不要在黏附剂等场合使用热敏电阻热敏电阻NTC-MF52AT是一种常用的温度传感器，具有良好的响应时间和耐高温性，广泛应用于电气设备、汽车电子、通讯、仪表等行业中。
使用时要注意热敏电阻的额定功率和额定阻值，并在进行电路连接时注意其极性，以免出现电路损坏。
MF72功率型NTC热敏电阻器
5.外 型 結 構 和 尺 寸 :(mm)
說明 ： 若非特 別 指 出 ， 常 用 外 形 為 Ⅱ 型 ， 即 ： 引 出 線 為 打 彎 成 型 的 長引 線 。 6.主 要技術參 數
型號
R 25 （ Ω）
MF72-5D5
5
MF72-10D5
10
MF72-60D5
60
MF72-200D5 200
12
MF72-16D9
16
MF72-20D9
20
MF72-22D9
22
MF72-30D9
30
MF72-33D9
33
MF72-50D9
50
MF72-60D9
60
MF72-80D9
80
MF72-120D9 120
MF72-200D9 200
MF72-400D9 400
MF72-2.5D11 2.5
MF72-3D11
30
2.5
0.517
16
65
√
MF72-47D13
47
2
0.810
17
65
√
MF72-120D13 120
1.5
2.124
16
65
√
MF72-1.3D15 1.3
8
0.048
18
68
√
MF72-1.5D15 1.5
8
0.052
19
69
√
MF72-3D15
3
7
0.075
18
76
√
MF72-5D15
5
6
7
0.062
13
60
√
NTC热敏电阻规格
NTC 热敏电阻规格 1.产品简介：MF52珠状测温型热敏电阻是采用新材料、新工艺生产的小体积的环氧树脂包封型NTC 热敏电阻,具有高精度和快速反应等优点。
2.应用范围：·空调设备 ·暖气设备 ·电子体温计 ·液位传感 ·汽车电子 ·电子台历 ·手机电池 3.特点：·测试精度高 ·体积小、反应速度快 ·能长时间稳定工作 ·互换性、一致性好产品标志说明：4.主要技术参数5.外型结构和尺寸： A 型：（引线为镀锡钢线）代号 D L1 L2 d F max max type ±0.05 ±0.05 A02.2 4.0 25 0.4 2.0 A12.84.0250.42.0产品型号标称电阻值B 值额定功率耗散系数 热时间常数 工作温度R 25（Ω）（25/50℃） （mw ） （mW/℃）（S ）（℃）MF52□□□3100 MF52□□□3270 MF52□□□3380 MF52□□□3470 MF52□□□3600 MF52□□□3950 MF52□□□4000 MF52□□□4050 MF52□□□4150 MF52□□□4300 MF52□□□45001～3K 2～10K 3～10K 5～10K 5～10K 5～100K 20～100K 20～200K 100～250K 200～1000K 500～1000K3100 3270 3380 3470 3600 3950 4000 4050 4150 4300 4500≤50≥2.0静止空气中 ≤15静止空气中-55～+125℃A2 3.0 4.0 25 0.45 2.5 B型：（引线为漆包线）D L1 L2 L3 d F代号max max type ±1 ±0.05 ±0.05B1 2.0 3.5 80 5 0.2 2.0B2 3.0 4.0 80 5 0.3 2.5 C型：（引线为高温氟塑线）D L1 L2 L3 d F代号max max type ±1 ±0.05 ±0.05C1 3.0 7.5 80 5 0.4 2.0C2 4.0 7.5 80 5 0.5 2.5 D型：（引线为PVC导线）D L1 L2 L3 d F代号max max type ±1 ±0.05 ±0.05D1 3.0 7.5 80 5 0.26 2.5D2 4.0 7.5 80 5 0.32 2.5 E 型：（引线为镀锡铜线）D L1 L2 d F代号max max ±1.5 max ±0.5E 2.2 4.0 25 0.45 2.5F型：（引线和包封头均为特殊规格）D L1 L2 L3 d F代号max max min ±1 ±0.05 ±0.05F1 用户确定用户确定用户确定 5 用户确定 2.5F2 用户确定用户确定用户确定 5 用户确定 2.5。
NTC热敏电阻特性参数基本知识

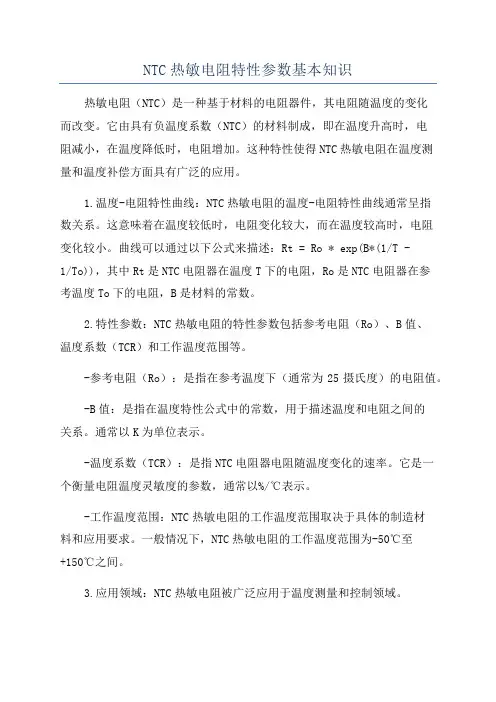

NTC热敏电阻特性参数基本知识热敏电阻（NTC）是一种基于材料的电阻器件，其电阻随温度的变化而改变。
它由具有负温度系数（NTC）的材料制成，即在温度升高时，电阻减小，在温度降低时，电阻增加。
这种特性使得NTC热敏电阻在温度测量和温度补偿方面具有广泛的应用。
1.温度-电阻特性曲线：NTC热敏电阻的温度-电阻特性曲线通常呈指数关系。
这意味着在温度较低时，电阻变化较大，而在温度较高时，电阻变化较小。
曲线可以通过以下公式来描述：Rt = Ro * exp(B*(1/T -1/To))，其中Rt是NTC电阻器在温度T下的电阻，Ro是NTC电阻器在参考温度To下的电阻，B是材料的常数。
2.特性参数：NTC热敏电阻的特性参数包括参考电阻（Ro）、B值、温度系数（TCR）和工作温度范围等。
-参考电阻（Ro）：是指在参考温度下（通常为25摄氏度）的电阻值。
-B值：是指在温度特性公式中的常数，用于描述温度和电阻之间的关系。
通常以K为单位表示。
-温度系数（TCR）：是指NTC电阻器电阻随温度变化的速率。
它是一个衡量电阻温度灵敏度的参数，通常以%/℃表示。
-工作温度范围：NTC热敏电阻的工作温度范围取决于具体的制造材料和应用要求。
一般情况下，NTC热敏电阻的工作温度范围为-50℃至+150℃之间。
3.应用领域：NTC热敏电阻被广泛应用于温度测量和控制领域。
-温度测量：通过测量NTC热敏电阻的电阻值，可以推算出所测量的环境温度。
这种应用在家电、汽车、工业自动化等领域中非常常见。
-温度补偿：由于NTC热敏电阻具有良好的温度特性，可以用于对其他器件（如电容器、晶体振荡器等）的温度变化进行补偿，从而提高电子元件的稳定性和可靠性。
4.注意事项：在使用NTC热敏电阻时-防止过电流：NTC热敏电阻具有较低的电阻值，需要防止过电流导致烧毁。
-避免受潮：NTC热敏电阻是一种水敏电阻，过度潮湿的环境会影响其性能。
-温度补偿：在使用NTC热敏电阻进行温度补偿时，需要进行精确的温度校准，以确保准确性和可靠性。
常见热敏电阻规格
常见热敏电阻规格功率型 NTC 热敏电阻器为了避免电子电路中在开机的瞬间产生的浪涌电流 , 在电源电路中串接一个功率型NTC 热敏电阻器 , 能有效地抑制开机时的浪涌电流 , 并且在完成抑制浪涌电流作用以后 , 由于通过其电流的持续作用 , 功率型 NTC 热敏电阻器的电阻值将下降到非常小的程度 , 它消耗的功率可以忽略不计 , 不会对正常的工作电流造成影响 , 所以 , 在电源回路中使用功率型 NTC 热敏电阻器 , 是抑制开机时的浪涌 , 以保护电子设备免遭破坏的最为简便而有效的措施。
□ 应用范围适用于转换电源、开关电源、 UPS 电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。
□ 特点○ 体积小，功率大，抑制浪涌电流能力强。
○ 反应速度快。
○ 材料常数（ B 值）大，残余电阻小。
○ 寿命长，可靠性高。
○ 系列全，工作范围宽。
□ 产品标志说明□ 外形尺寸表D型号代号2-16.58.510.512.514.516.521.526.5555.55.566780.6/0.450.60.8/0.60.8/0.60.80.8115/2.557.5/57.5/57.510/7.510/7.510335月3日5月3日55//T maxd ±0.05F 1±1F 2±1.5直引线Lmin [**************]5bL 1min 5月17日5月17日5月17日5月17日5月17日5月17日//弯引线L2+2888888//□D5□D7□D9□D11□D13□D15□D20□D25备注a 、□ 为额定零功率电阻值。
b 、17/5其中17表示打弯成型的长引线，5表示打弯的短引线。
说明：若非特别指出，常用外形为Ⅱ型，即：引出线为打弯成型的长引线。
□ 主要技术参数最大稳态型号NTC 5D-5NTC 10D-5NTC 60D-5R 25(Ω)51060电流（Ａ）10.70.5最大电流时近似电阻值(Ω)0.3530.7711.878耗散系数(mW/℃)666热时间常数(S)202019工作温度(℃)NTC 5D-7NTC 8D-7NTC 10D-7NTC 12D-7NTC 16D-7NTC 22D-7NTC 33D-7NTC 200D-7NTC 3D-9NTC 4D-9NTC 5D-9NTC 6D-9NTC 8D-9NTC 10D-9NTC 12D-9NTC 16D-9NTC 20D-9NTC22D-9NTC 30D-9NTC 33D-9NTC 50D-9NTC 60D-9NTC 80D-9NTC 120D-9NTC 200D-9NTC400D-9NTC2.55D-11NTC 3D-11NTC 4D-11NTC 5D-11NTC 6D-11NTC 8D-11NTC 10D-11NTC12D-11NTC 16D-11NTC 20D-11NTC 22D-11NTC 30D-11NTC 33D-11NTC 50D-11NTC 60D-11NTC 80D-11NTC 1.3D-3NTC 1.5D-13NTC 2.5D-13NTC 3D-13[***********][***********][1**********]002.[***********]335060801.31.520.53 21110.70.60.50.[**************].80.80.80.50.[1**********]21.51.51.51.51.277660.2830.5390.6160.8161.0031.1081.4856.2330.120.190.210.3150.40.4580.6520.8020.8 640.951.0021.1241.2521.5022.013.0155.0079.8520.0950.10.150.1560.240.2550.2750. 4620.470.5120.5630.6670.7341.0211.2151.1560.0620.0730.0880.092[***********][***********][***********][***********][**************][***********][***********][***********][***********][***********]60–55~+200NTC 5D-13NTC 6D-13NTC 7D-13NTC 8D-13NTC 10D-13NTC 12D-13NTC 15D-13NTC 20D-13NTC 30D-13NTC 47D-13NTC120D-13NTC 1.3D-15NTC 1.5D-15NTC 3D-15NTC 5D-15NTC6D-15NTC 7D-15NTC 8D-15NTC 10D-15NTC 12D-9NTC 15D-15NTC 16D-15NTC 20D-15NTC30D-15NTC 47D-15NT 120D-15NTC0.7D-20NTC 1.3D-20NTC 3D-20NTC 5D-20NTC 6D-20NTC 8D-20NTC 10D-20NTC 12D-20NTC 16D-20NTC 0.7D-25NTC 1.5D-25NTC 3D-25NTC 5D-25NTC 8D-25NTC 10D-25NTC 12D-25NTC 16D-25[***********]01.31.[***********]471200.71.[1**********]0.71.5358101216544443332.521.[1**********]443.532.[***********]7660.1250.170.1880.1940.2060.3160.3350.3720.5170.812.1240.0480.0520.0750.1120.155 0.1730.1780.180.250.2680.2760.2880.4380.681.6520.0180.0370.0550.0870.1130.1130 .1620.1950.2120.0140.0270.0440.070.1140.130.1560.16[***********][***********][***********][***********][1**********]235[***********][***********][***********][***********][***********]127126126注：若非特别指出，R25的偏差为±20%。
MF72功率型NTC热敏电阻器系列
2
120D13 120 1.2
1.3D15 1.3 8
1.5D15 1.5 8
3D15 3
7
5D15 5
6
6D15 6
5
7D15 7
5
8D15 8
5
10D15 10
5
12D15 12
4
15D15 15
4
16D15 16
4
20D15 20
4
30D15 30 3.5
47D15 47
3
120D15 120 1.8
d±0.05
0.6 0.6 0.8 0.8 0.8 0.8
1.0
1.0
E
1
Amax
7 9 11 13 15.5 17.5 22.5 27.5
-
Lmin
25 25 25 25 25 25
25
25
Tmax
5 5 5.5 5.5 6 6
7
8
深圳市科邦天成电子有限公司
■ 主要技术参数
型号
R25 (Ω)
最大稳 态电流
13
60
13
60
14
60
15
67
15
68
15
65
15
65
15
60
15
65
16
65
16
60
16
60
16
65
16
65
17
65
16
65
18
68
18
69
18
76
20
76
20
80
20
80 -55
20
