施工现场临时用电用水方案
施工临时用电用水方案
施工临时用电用水方案（一）施工临时用电方案1.施工临时用电设备选择根据施工工地的实际情况，选择符合要求的临时用电设备，包括发电机组、配电箱、电缆等。
2.施工临时用电设备布局根据施工工地的实际情况，合理布置临时用电设备，确保供电系统的可靠性和安全性。
发电机组应设置在通风良好、不易受雨淋的位置，配电箱应设置在便于接入电器设备的位置。
3.施工临时用电设备选线根据施工工地的需求，合理选线，确保用电设备能够正常工作。
选线过程中，要考虑电压降低、线路损耗等因素，选择合适的电缆规格。
4.施工临时用电系统维护及时进行施工临时用电系统的维护和检修，确保系统的正常运行，减少事故发生的可能性。
定期检查发电机组、配电箱和电缆等设备，及时清理灰尘和杂物。
5.施工临时用电安全管理加强施工现场的用电安全管理，制定详细的用电安全措施，合理安排人员分布，严格执行用电操作规程，确保用电安全。
（二）施工临时用水方案1.施工临时用水设备选择根据施工工地的实际情况，选择合适的临时用水设备，包括水泵、水箱、管道等。
2.施工临时用水设备布局根据施工工地的实际情况，合理布置临时用水设备，确保用水系统的可靠性和安全性。
水泵应设置在便于吸水和排水的位置，水箱应设置在便于供水的位置。
3.施工临时用水管理加强施工现场的用水管理，合理安排用水计划，确保用水的合理利用。
及时清洗水泵和水箱，定期检查水管和阀门，及时修复漏水现象。
4.施工临时用水系统安全管理加强施工现场的用水安全管理，制定详细的用水安全措施，合理安排人员分布，严格执行用水操作规程，确保用水安全。
5.施工临时用水节水措施制定施工临时用水节约措施，鼓励施工人员节约用水，减少水资源的浪费。
在施工过程中，加强对水泵、水箱和水管等设备的密封性检查，防止水资源的无端流失。
通过严格执行施工临时用电、用水方案，可以保证施工期间的电力供应和用水量的满足，确保施工工作的正常进行。
同时，增强用电和用水的安全管理意识，采取有效的节约措施，将有助于提高施工工地的环保水平。
施工现场临时用水、用电施工方案(修改)
施工现场临时用水、用电施工方案(修改)一、工程概况本工程为施工现场临时用水、用电施工项目，主要包括临时用水、用电系统的搭建、安装及维护。
工程地点位于XX市XX区，占地面积约XX平方米。
工程主要包括以下内容：1. 临时用水系统：包括水源引入、给水管道敷设、用水设备安装及维护等。
2. 临时用电系统：包括电源引入、电缆线路敷设、配电柜（盘）、配电箱及开关箱安装、电器装置选择与安装、照明、接地与防雷、现场临时用电安全注意事项等。
二、用电管理1. 用电管理制度：建立健全用电管理制度，明确用电管理人员职责，加强用电安全管理，确保用电安全。
2. 用电负荷计算：根据施工现场实际需求，合理计算用电负荷，确保供电系统稳定运行。
3. 电力线路敷设：按照电力行业标准，合理规划电缆线路走向，确保电缆线路安全、可靠、经济。
4. 用电设备管理：加强用电设备的检查、维修和保养，确保设备正常运行。
三、电工1. 电工人员要求：电工人员必须具备相应的职业资格证书，熟悉电力线路、设备安装及维修技能。
2. 电工职责：负责现场临时用电系统的安装、调试、维修及检查，确保用电安全；负责对现场人员进行用电安全培训和教育；严格遵守用电安全规定，预防事故发生。
四、安全距离与外电防护1. 安全距离：根据电力行业标准，设置安全距离，防止人员误触带电设备，确保人身安全。
2. 外电防护措施：a. 采用绝缘材料对电缆线路进行防护，避免外力损坏。
b. 在电缆线路附近设置警示标志，提醒人员注意安全。
c. 定期检查电缆线路，发现问题及时处理，确保线路安全。
d. 对于易受外电影响的设备，采用隔离、接地等措施进行防护。
五、电缆线路1. 电缆线路规划：根据施工现场的实际需求，合理规划电缆线路的走向和敷设方式，确保线路安全、合理、经济。
- 敷设方式：采用地下敷设为主，架空敷设为辅的方式进行。
- 线路走向：避免与重型机械、主要通道交叉，减少因施工造成的损坏风险。
2. 电缆选择：- 根据用电负荷选择合适的电缆类型和规格，确保电缆的载流量满足需求。
临时用水用电施工方案(3篇)
第1篇一、方案概述为确保施工期间的临时用水用电需求，保证施工进度和质量，特制定本临时用水用电施工方案。
本方案旨在明确施工过程中临时用水用电的规划、安装、使用和维护措施，确保施工安全、高效、环保。
二、施工地点及范围本方案适用于本工程项目的施工区域，包括施工现场、临时办公区、生活区等。
三、施工内容1. 临时用水系统2. 临时用电系统3. 安全防护措施四、施工组织1. 组织架构2. 人员配备3. 施工进度安排五、临时用水系统1. 水源选择根据施工现场实际情况，选择就近的自来水管网作为水源。
如水源不足，可考虑打井取水。
2. 水管布置水管采用PVC或PE材质，按设计要求进行布置。
水管铺设应遵循以下原则：（1）水管走向应避开施工区域内的障碍物；（2）水管埋深应满足施工安全要求；（3）水管接口应严密，防止漏水；（4）水管应标明水流方向。
3. 供水设施（1）安装水泵：根据用水需求，选择合适的水泵，并确保水泵性能稳定；（2）安装阀门：在水管上安装阀门，便于控制水流；（3）安装过滤器：在水泵出口处安装过滤器，防止杂物进入水泵；（4）安装水表：在水管上安装水表，便于计量用水量。
4. 用水设施（1）安装消防栓：在施工现场、办公区、生活区等区域安装消防栓，用于消防用水；（2）安装水龙头：在施工现场、办公区、生活区等区域安装水龙头，方便施工人员和生活用水；（3）安装排水设施：在施工现场、办公区、生活区等区域安装排水设施，确保排水畅通。
六、临时用电系统1. 电力来源根据施工现场实际情况，选择合适的电力来源。
如就近的电网，可考虑采用三相四线制；如远离电网，可考虑使用发电机。
2. 电缆布置电缆采用YJV、YJLV等型材，按设计要求进行布置。
电缆铺设应遵循以下原则：（1）电缆走向应避开施工区域内的障碍物；（2）电缆埋深应满足施工安全要求；（3）电缆接口应严密，防止漏电；（4）电缆应标明相序。
3. 配电设施（1）安装配电箱：根据用电需求，选择合适的配电箱，并确保配电箱性能稳定；（2）安装断路器：在配电箱内安装断路器，便于控制电路；（3）安装漏电保护器：在配电箱内安装漏电保护器，确保用电安全；（4）安装接地线：在配电箱内安装接地线，防止漏电。
施工现场临时用电用水专项施工方案
施工现场临时用电用水专项施工方案临时用电和用水是施工现场中必不可少的设施，为了保障施工顺利进行，必须制定专项施工方案。
以下是一个关于施工现场临时用电和用水的专项施工方案，包括设备布置、安全措施等内容。
一、施工现场临时用电方案1.用电设备布置（1）施工现场应设置临时用电箱，将施工现场的用电设备统一接入用电箱。
（2）用电箱应设置在室外开放空地，远离易燃易爆和腐蚀性物质，符合防护标准。
（3）用电箱内应设置漏电保护器、过载保护器等电气保护装置，确保用电安全。
2.电缆敷设（1）电缆敷设应符合规范要求，避免弯曲弯折、压砸和损坏。
（2）应采用专业电缆桥架进行敷设，避免火灾和电气事故。
（3）电缆应经过有效的保护，如套管、保护带等。
3.用电安全措施（1）施工现场人员应经过安全培训，了解用电安全知识，避免电击事故。
（2）施工现场应设置明显的警示标识，禁止未经授权的人员接触用电设备。
（3）用电设备使用过程中应定期检查，发现问题及时修复。
二、施工现场临时用水方案1.用水设备布置（1）施工现场应设置临时用水设备，如临时水桶、水管等，用于施工过程的水需求。
（2）用水设备应置于防雨、防晒的地方，确保设备正常使用。
（3）应设置有效的防止污染和杂质进入用水设备的装置，保证用水质量。
2.用水安全措施（1）用水设备应定期检查、维护，发现问题及时处理，确保用水安全。
（2）施工现场应设置合理的排水系统，避免积水和漏水。
（3）施工人员应节约用水，不浪费水资源，避免造成环境污染。
三、临时用电和用水管理1.施工现场应设置专人负责临时用电和用水的管理和维护工作，确保设备正常运行。
2.应制定临时用电和用水的管理制度，包括用电和用水的安全操作规程、设备维护计划等。
3.施工现场应定期召开用电和用水安全教育培训会议，提高工作人员的安全意识。
4.临时用电和用水的使用应记录并备份，以备后续查阅和管理。
以上是关于施工现场临时用电和用水专项施工方案的内容，通过合理布置设备、严格管理和采取相关安全措施，能够确保施工过程中的用电和用水安全，提高施工现场的工作效率。

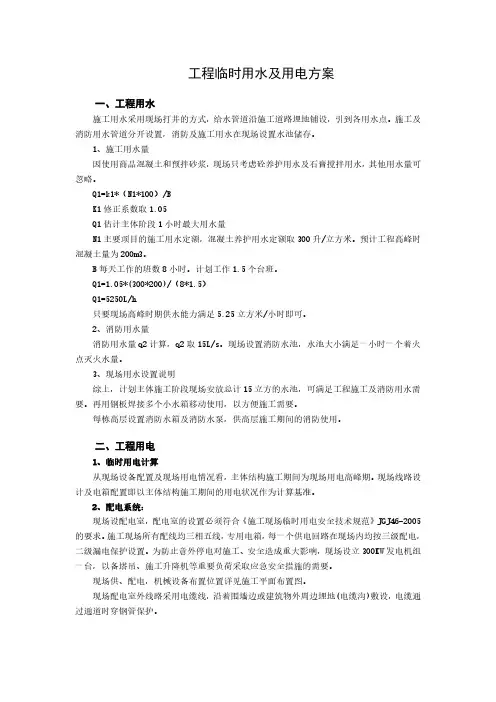

工程临时用水及用电方案
工程临时用水及用电方案一、工程用水施工用水采用现场打井的方式，给水管道沿施工道路埋地铺设，引到各用水点。
施工及消防用水管道分开设置，消防及施工用水在现场设置水池储存。
1、施工用水量因使用商品混凝土和预拌砂浆，现场只考虑砼养护用水及石膏搅拌用水，其他用水量可忽略。
Q1=k1*（N1*100）/BK1修正系数取1.05Q1估计主体阶段1小时最大用水量N1主要项目的施工用水定额，混凝土养护用水定额取300升/立方米。
预计工程高峰时混凝土量为200m3。
B每天工作的班数8小时。
计划工作1.5个台班。
Q1=1.05*(300*200)/（8*1.5）Q1=5250L/h只要现场高峰时期供水能力满足5.25立方米/小时即可。
2、消防用水量消防用水量q2计算，q2取15L/s。
现场设置消防水池，水池大小满足一小时一个着火点灭火水量。
3、现场用水设置说明综上，计划主体施工阶段现场安放总计15立方的水池，可满足工程施工及消防用水需要。
再用钢板焊接多个小水箱移动使用，以方便施工需要。
每栋高层设置消防水箱及消防水泵，供高层施工期间的消防使用。
二、工程用电1、临时用电计算从现场设备配置及现场用电情况看，主体结构施工期间为现场用电高峰期。
现场线路设计及电箱配置即以主体结构施工期间的用电状况作为计算基准。
2、配电系统：现场设配电室，配电室的设置必须符合《施工现场临时用电安全技术规范》JGJ46-2005的要求。
施工现场所有配线均三相五线，专用电箱，每一个供电回路在现场内均按三级配电，二级漏电保护设置。
为防止意外停电对施工、安全造成重大影响，现场设立300KW发电机组一台，以备塔吊、施工升降机等重要负荷采取应急安全措施的需要。
现场供、配电，机械设备布置位置详见施工平面布置图。
现场配电室外线路采用电缆线，沿着围墙边或建筑物外周边埋地(电缆沟)敷设，电缆通过通道时穿钢管保护。
施工现场设分配电箱，作业面设开关箱，开关箱距设备不超过5米，主要施工机具和手持电动机具条符合“一机、一闸、一漏、一箱”。
施工现场临时用电用水专项施工方案
施工现场临时用电用水专项施工方案在施工过程中，临时用电用水是至关重要的环节，为了确保施工工程的顺利进行，必须制定专门的施工方案。
本文将就施工现场临时用电用水的相关事项进行详细介绍，以确保施工现场用电用水的安全高效。
一、施工现场临时用电方案1. 电源规划•根据施工现场的实际情况确定用电负荷，明确主要用电设备和用电量。
•选择适当的电源供应方式，如外接城市电源或者使用发动机发电机组。
•设置临时用电线路和电箱，保证电路布局合理，避免交叉和混乱。
2. 安全防护•保证电路的接地正常，定期检查接地装置是否良好。
•使用防水、防爆、防火等安全设备，避免因电气原因引发的安全事故。
•对施工现场的用电设备进行定期巡检和维护，确保设备的正常运行。
3. 能源节约•合理规划施工现场的用电需求，避免过度用电。
•使用节能型设备和照明灯具，减少能源浪费。
•定期检查用电设备的工作状态，发现问题及时处理，减少能源损耗。
二、施工现场临时用水方案1. 用水计划•确定施工现场需要用水的地点和用水量，制定合理的用水计划。
•使用节水器材和设备，减少不必要的用水量。
•定期清理和检查用水管道和设备，确保供水畅通。
2. 安全防护•保证用水管道及设备的正常运行，避免因管道堵塞或漏水造成的事故。
•使用符合卫生标准的用水设备，保证施工现场用水的卫生安全。
•严格控制施工现场用水的来源和用途，避免造成浪费。
3. 环境保护•合理利用收集雨水和地表水等自然资源，减少对地下水资源的开采。
•做好施工现场用水的排放和处理工作，避免对周围环境造成污染。
•定期对施工现场的用水情况进行监测和评估，采取相应措施保护环境。
本文详细介绍了施工现场临时用电用水的专项施工方案，从电源规划、安全防护、节能节水和环境保护等方面进行了全面分析。
通过遵循本文的方案，可以有效确保施工现场用电用水的安全可靠，为施工工程的顺利进行提供有力保障。
施工现场临时用水电施工方案
施工现场临时用水电施工方案一、施工现场临时用水方案施工现场的临时用水主要包括生活用水、混凝土搅拌用水、消防用水等。
下面是一份关于临时用水的施工方案：1.生活用水：（1）确定用水量：根据施工工程人员的数量，估计每天的用水量。
通常，一个人每天需要30-40升的用水量。
同时，还要考虑施工现场的生活水源和用水环境，合理安排使用。
（2）水源获取：可以利用施工现场周围的自然水源，如河流或湖泊。
如果周围没有自然水源，可以考虑从供水公司购买或租赁临时水源设备。
（3）水质管理：使用临时水源要保证水质安全，可以进行水质检测，或者采用水质处理技术，如过滤、消毒等。
同时，要适时更换水质较差的临时水源。
（4）水位管理：定期检查水位，确保供水正常，并及时补充水源。
2.混凝土搅拌用水：（1）确定用水量：根据施工工程的需求，确定混凝土搅拌用水量。
一般来说，每方混凝土需要220-240升的用水量。
（2）水源获取：可以利用生活用水的余水作为混凝土搅拌用水，或者从供水公司购买或租赁临时水源设备。
（3）水质管理：混凝土搅拌用水要求水质干净，无杂质。
可以采用通过过滤和沉淀等方式进行水质处理。
（4）水位管理：要随时检查搅拌站的水位，确保水源充足，并及时补充水源。
3.消防用水：（1）确定用水量：根据施工现场的消防设备和用水点，确定消防用水量。
一般来说，每小时消防用水量为6-8升。
（2）水源获取：可以利用施工现场的生活用水作为消防用水，或者从供水公司购买或租赁临时水源设备。
同时，还要设置消防水箱或水泵等设备，以便随时调动消防用水。
（3）水质管理：消防用水要求水质干净、无杂质，要进行水质检测，并及时更换水质不合格的水源。
（4）水位管理：定期检查消防用水设备的水位，确保水源充足，并及时补充水源。
二、施工现场临时用电方案施工现场的临时用电主要包括施工机械设备的用电、照明用电等。
下面是一份关于临时用电的施工方案：1.电源获取：确定施工现场的电源获取方式，可以通过申请临时用电，从供电局申请临时施工电源。
临时用水用电施工方案【完整版】
临时用水用电施工方案【完整版】一、工程概况本工程为临时用水用电施工项目，主要包括施工现场的临时用水、用电系统的搭建与维护。
工程地点位于XXX地区，占地面积约XXX平方米。
工程周期预计为6个月。
在此期间，为确保施工进度及人员安全，特制定以下临时用水用电施工方案。
二、用电管理1. 用电负荷计算：根据施工现场的需求，预估最大用电负荷，合理配置电线电缆及配电设备。
2. 用电设备管理：所有用电设备必须符合国家相关标准，严禁使用劣质、老化、损坏的设备。
3. 用电分配：根据不同施工阶段的用电需求，合理分配用电负荷，确保用电安全。
4. 用电检查：定期对施工现场的用电设备、线路进行检查，发现问题及时整改。
5. 用电记录：详细记录施工现场的用电情况，为后续用电管理提供依据。
三、电工1. 人员配置：根据工程规模及用电需求，配置足够的电工人员。
2. 资质要求：电工人员必须具备国家认可的电工操作证，且具备一定的实际操作经验。
3. 培训与考核：对电工人员进行定期的技能培训和安全教育，确保其具备较高的业务素质和安全意识。
4. 工作职责：电工人员负责施工现场的临时用电设备、线路的安装、调试、维护和检查工作。
四、安全距离与外电防护1. 安全距离：根据国家相关规定，设置电线电缆与地面、建筑物及其他设施的安全距离，确保用电安全。
2. 外电防护：对施工现场周边的外电线路进行防护，避免因外电线路故障影响施工现场的用电安全。
3. 防护措施：采用绝缘、隔离、警示等手段，确保施工现场临时用电安全。
4. 定期检查：定期对外电线路进行巡查，发现问题及时与供电部门沟通，确保外电线路安全稳定。
五、电缆线路1. 电缆线路设计：根据用电负荷计算结果，合理设计电缆线路，确保线路安全、可靠。
设计时应考虑线路的敷设方式、路径、长度等因素。
2. 电缆选型：根据用电设备的特点及用电负荷，选择合适的电缆类型和规格，保证电缆的导电性能和绝缘性能。
3. 敷设方式：根据施工现场实际情况，选择合适的电缆敷设方式，如直埋、架空、穿管等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场临时用电用水方案一、编制依据1．《建设工程施工现场供用电安全规范》（GB50194—2014）。
2.《施工现场临时用电安全技术规范》 (JGJ46---2005)。
3、《建筑施工安全检查标准》 JGJ59-20114、《低压配电设计规范》 GB50054-20115、《通用用电设备配电设计规范》 GB50055-20116、《供配电系统设计规范》 GB50052-20097．图纸和施工总平面图。
二、工程概况三、主要施工用电设备施工机械明细表四、总负荷计算及主干电缆选择现根据施工现场用电设备（如塔吊、搅拌机、振捣器、木工加工器械以及水泵、电焊机、照明器械、钢筋加工机械等）实际情况，按需要系数法确定计算负荷计算负荷。
参阅《建筑施工现场临时用电施工组织设计》，选取K x与COSΦ。
用电设备组的计算负荷。
1．本工程总供电容量按以下公式计算：P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）式中P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定容量（KVA）；cosΨ——电动机的平均功率因数，取0.75；K1取0.6，K2取0.6，照明用电按动力用电的10%考虑。
P1=240KWP2=90KWP=1.05（K1×ΣP1/cosΨ＋K2ΣP2）=1.05×（0.6×226/0.75+0.6×90）=246.54 KVAP照明=P×0.1=246.54×0.1=24.65 KVAP总=P+P照明=246.54+24.65 =271.19 KVA2．总的计算电流计算I js = S j s/(1.732×U e) = 271.19/(1.732×0.38) = 412 A3．总干线电缆选型根据以上数据，干线电缆采用YJV22-3*185+1*95电缆由变压器敷设至施工现场总配电室.五、分配电箱及电缆选型根据计算总容量412 A，施工现场北侧有一变配电室，根据现场情况甲方将分一路电缆敷设至施工现场1#总配电箱，进入施工现场的电缆埋地敷设，安全，满足施工用电要求。
（一）、配电箱与开关箱1、本工程临时用电采用TN-S三相五线三级配电二级保护，三级配电指标总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置，二级保护指总配电箱、开关箱，均必须经漏电保护开关保护。
2、配电箱的材质和安置要求(1)因配电箱有防爆要求，配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。
(2)固定式配电箱、开关箱的中心与地面的垂直距离为1.4m—1.6m；移动式配电箱、开关箱的中心与地面的垂直距离宜为0.8m—1.6m。
(3)分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
(4)配电箱、开关箱应装设在干燥、通风及常温场；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源供烤的场所。
(5)配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品，不得有灌木、杂草。
(6)配电箱、开关箱必须有防水、防尘、防爆设施，必须有门锁。
3、配电箱开关箱装设的电器要求(1)常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。
(2)配电箱内的电器，应安装在金属或非木质的绝缘安装板上。
(3)配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零，保护接零必须采用标准的黄|绿双色线及专用接线板连接，与工作零线应有明显的区别。
(4)配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。
(5)导线的进出口处，应加强绝缘，并将导线卡固。
(6)配电箱、开关箱内优先选用铜线。
为了保证可靠的电气连接，保护零线应按规范采用适当的材料。
(7)所有配电箱，均应标明其名称、用途，并作出分路标记。
(8)进入开关箱的电源线，严禁用插销连接。
4、总配电柜的电器配置与接线(1)本工程用电采用TN-S系统。
因本工程现场较大，临时线路较多，所以总配电箱应设置漏电保护器(FQ)。
(2)总配电柜，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器(或自动开关和分路自动开关)；总开关电器的额定值、动作整定值与分路开关电器的额定值、动作整定值适应。
（2.1）总配电箱内电器配制：总隔离闸：用600A带熔断器的刀开关。
总开关：采用额定电流630A空气可视型开关电流互感器：GB/T15283-94（400：5）分路隔离开关：断路器（可视型）分别控制分配电箱。
(3)总配电箱，应装设电压表、总电流表、总电度表及其他仪表。
5、分配电箱的电器配置与接线(1)分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。
(2)分配电箱，应装设总隔离刀开关（配备熔断器）、总空气开关，分回路漏电断路器，动作整定值应与分路开关电器的额定值、动作整定值适应。
（2.1）分配电箱现场设4个分配电箱其中1AL1分配电箱控制钢筋及模板加工区用电配电箱。
2AL1分配电箱控制1#塔吊用电。
3AL1分配电箱控制工地办公区照明。
4AL1分配电箱控制钢结构加工区。
（3）分配电箱内设置总隔离刀开关（配备熔断器）、总可视型空气开关、分路可视型漏电断路器开关。
6、开关箱的电器配置与接线(1)开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应。
作为施工现场临时用电工程的第一线，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器。
(2)每台用电设备，应有各自专用的开关箱，必须实行“一机一闸一漏一箱”制，严禁用同一开关电器直接控制两台或两台以上用电设备(含插座)。
(3)开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离，开关箱必须设置漏电保护器。
（二）、电缆选型1．分配电箱1AL1及其下属开关箱电缆选型(1) 设备功率明细表(2) 1AL1供电容量按以下公式计算：P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）式中P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定容量（KVA）；cosΨ——电动机的平均功率因数，取0.75；K1取0.6，K2取0.6。
P1=68.5KWP2=0KWP=1.05（K1×ΣP1/cosΨ＋K2ΣP2+ P3）=1.05×（0.6×68.5/0.75+0）=57.54KVAP总=57.54KVA(3) 1AL1总的计算电流计算I js = S j s/(1.732×U e) = 57.54/(1.732×0.38) =87.43 A(4) 1AL1干线电缆选型根据以上数据，干线电缆采用YTV22-3*50+2*25电缆由1#总箱总电源柜敷设至1AL1(5) 三级开关箱干线电缆选型三级开关箱干线电缆采用YC-3*6+2*4电缆。
2．分配电箱2AL1及其下属开关箱电缆选型(1) 设备功率明细表(2) 2AL1供电容量按以下公式计算：P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）式中P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定容量（KVA）；cosΨ——电动机的平均功率因数，取0.75；K1取0.6，K2取0.6。
P1=27KWP2=0KWP=1.05（K1×ΣP1/cosΨ＋K2ΣP2+ P3）=1.05×（0.6×27/0.75+0）=22.68KVAP总=22.68KVA(3) 2AL1总的计算电流计算I js = S j s/(1.732×U e) = 85.6/(1.732×0.38) =34.46 A(4) 2AL1干线电缆选型根据以上数据，干线电缆采用YTV22-3*10+2*6电缆由1#总箱总电源柜敷设至2AL1(5)三级开关箱干线电缆选型三级开关箱干线电缆采用YC-3*6+2*4电缆。
3．分配电箱3AL1及其下属开关箱电缆选型(2) 3AL1供电容量按以下公式计算：P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）式中P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定容量（KVA）；cosΨ——电动机的平均功率因数，取0.75；K1取0.6，K2取0.6。
P1=10KWP2=0KWP=1.05（K1×ΣP1/cosΨ＋K2ΣP2）=1.05×（0.6×10/0.75+0）=8.4 KVAP总=8.4 KVA(3) 3AL1总的计算电流计算I js = S j s/(1.732×U e) = 8.4/(1.732×0.38) = 12.76A(4) 3AL1干线电缆选型根据以上数据，干线电缆采用YTV22-3*10+2*6电缆由1#总箱总电源柜敷设至3AL1(5) 三级开关箱干线电缆选型三级干线电缆均采用YC-3*6+2*4电缆4．分配电箱4AL1及其下属开关箱电缆选型(1) 设备功率明细表(2) 4AL1供电容量按以下公式计算：P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）式中P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定容量（KVA）；cosΨ——电动机的平均功率因数，取0.75；K1取0.6，K2取0.6。
P1=0KWP2=90KWP=1.05（K1×ΣP1/cosΨ＋K2ΣP2+ P3）=1.05×（0+0.6×90）=56.7KVAP总=56.7KVA(3) 4AL1总的计算电流计算I js = S j s/(1.732×U e) = 56.7/(1.732×0.38) =86.15 A(4) 4AL1干线电缆选型根据以上数据，干线电缆采用YTV22-3*35+2*16电缆由1#总箱总电源柜敷设至4AL1。
(5) 三级开关箱干线电缆选型三级开关箱干线电缆采用YC-3*6+2*4电缆。
（三）、其他系统I、接地与接零保护系统1、本工程施工现场比较宽广，采用TN-S三相五线接零保护。
2、TN-S三相五线接零保护架设要求(1)保护零线严禁通过任何开关或熔断器。
(2)保护零线作为接零保护的专用线，必须独用，不能他用，电缆要五芯电缆。
(3)保护零线除了从工作接地线(变压器)或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意配电箱中防止经过铁质箱体形成电气连接。
(4)保护零线的总面积应不小于工作零线的载面积，同时必须满足机械强度的要求。
