Maxwell仿真永磁同步电机步骤.pdf

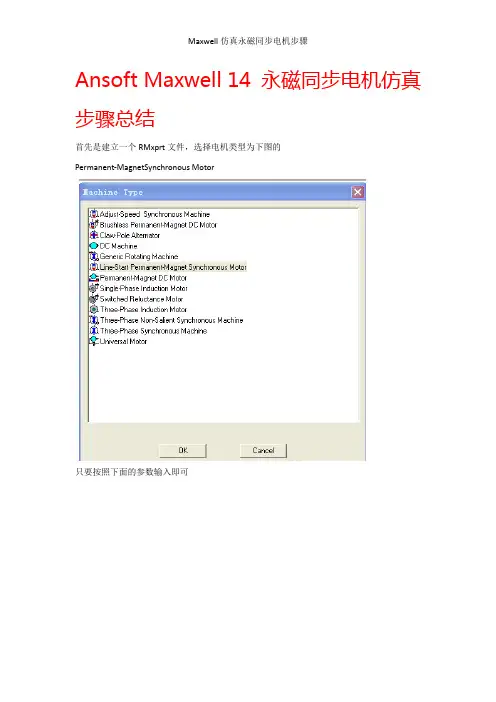

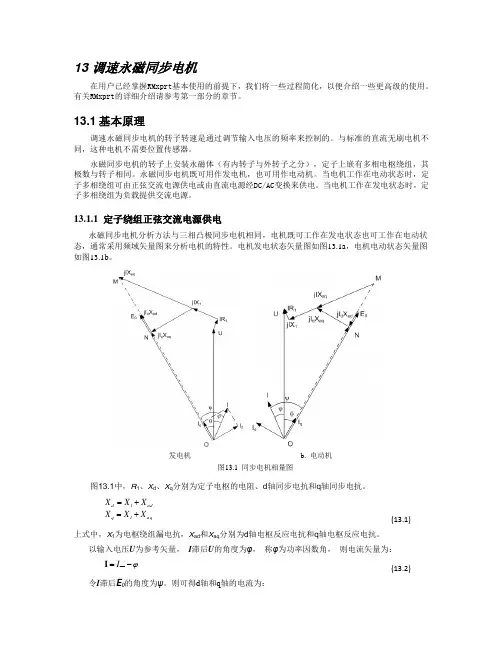

Ansoft Maxwell 14 永磁同步电机仿真步骤总结
首先是建立一个RMxprt文件，选择电机类型为下图的
Permanent-MagnetSynchronous Motor
只要按照下面的参数输入即可
磁钢材料NTP264H要自己定义
Danper是怎么出来的?要右键”Rotor’ ,选择Insert Danper，就可以了
所有参数输入完毕，现在要定义个求解设置，右键“Analysis”添加一个setup，
模型
绕组的连接如下
求解结果
一键导入到maxwell14 2D瞬态场里去分析即可，右键Analysis setup 的creat Maxwell design ，auto setup 要打勾
导入模型如图，是1/4模型（导入整个模型的方法？加注fragnet 1）
因为是1/4模型，所以要设置一个Symmetry Multiplier ，右键”model”,就可以看到，设置如
下
电机在零负载转矩的起动：点击“model”的树，将其展开，双击Motion setup 作如下设置
为了得到，更好的仿真图像，设置一下仿真时间，双击Solve setup 作如下设置
以下就是在零负载转矩的情况下的得出的各种起动时间图，横轴的时间单位是毫秒（ms）
