一级直齿圆柱齿轮减速器及带传动设计

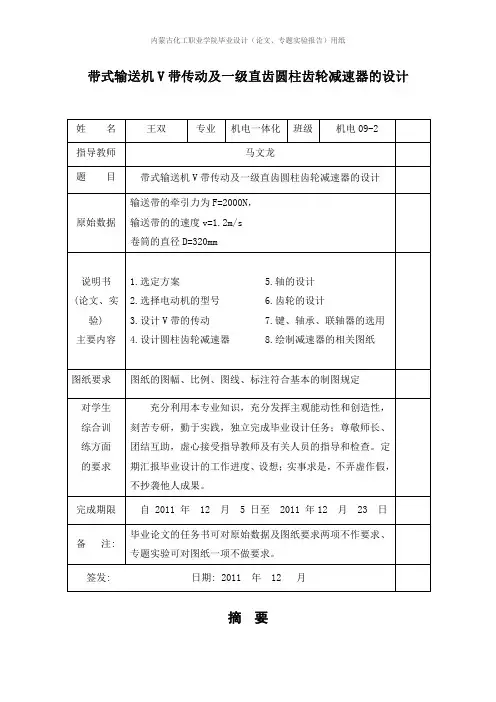

带式输送机V带传动及一级直齿圆柱齿轮减速器的设计
目 录
内蒙古化工职业学院毕业设计（论文、专题实验报告）用纸
第 1 章、减速器的概述 ……………………………………………………… 1
1.1 减速器的主要型式及其特性 …………………………………………… 1 1.2 减速器结构 ……………………………………………………………… 2 1.3 减速器润滑 ……………………………………………………………… 4
当传动比在 8 以下时，可采用单级圆柱齿轮减速器。大于 8 时，最好选用二 级(i=8—40)和二级以上(i>40)的减速器。单级减速器的传动比如果过大，则其 外廓尺寸将很大。二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分 流式和同轴式等数种。展开式最简单，但由于齿轮两侧的轴承不是对称布置，因 而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。为此，在设计这种减 速器时应注意：⑴、轴的刚度宜取大些；⑵、转矩应从离齿轮远的轴端输入，以 减轻载荷沿齿宽分布的不均匀；⑶、采用斜齿轮布置，而且受载大的低速级又正 好位于两轴承中间，所以载荷沿齿宽的分布情况显然比展开好。这种减速器的高 速级齿轮常采用斜齿，一侧为左旋，另一侧为右旋，轴向力能互相抵消。为了使 左右两对斜齿轮能自动调整以便传递相等的载荷， 其中较轻的龆轮轴在轴向应能 作小量游动。同轴式减速器输入轴和输出轴位于同一轴线上，故箱体长度较短。 但这种减速器的轴向尺寸较大。 圆柱齿轮减速器在所有减速器中应用最广。它传递功率的范围可从很小至 40 000kW，圆周速度也可从很低至 60m/s 一 70m／s，甚至高达 150m／s。传动功 率很大的减速器最好采用双驱动式或中心驱动式。 这两种布置方式可由两对齿轮 副分担载荷，有利于改善受力状况和降低传动尺寸。设计双驱动式或中心驱动式
第 8 章、联轴器的选择 ………………………………………………………28 第 9 章、减速器附件的选择 …………………………………………………29 第 10 章、 润滑与密封 …………………………………………………………30
机械基础课程设计一级直齿圆柱齿轮减速器
机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。
2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。
（2）使用期限：5年。
（3）动力来源：三相交流（220V/380V）电源。
（4）允许误差：允许输送带速度误差5%±。
5、设计任务（1）设计图。
一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。
（2）设计计算说明书一份（16开论文纸，约20页，8000字）。
目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。
2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。
（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。
一级直齿圆柱齿轮减速器设计说明书
一级直齿圆柱齿轮减速器设计说明书、传动方案说明第一组：用于胶带输送机转筒的传动装置1、工作环境：室，轻度污染环境;2、原始数据：（1）运输带工作拉力F= 3800 KN ；（2）运输带工作速度v= 1.6 m/s ；（3）卷筒直径D= 320 mm ；（4）使用寿命：8年；（5）工作情况：两班制，连续单向运转，载荷较平稳;电动机带运输机传#简国(6)制造条件及生产批量：一般机械厂制造，小批量;、电动机的选择1、选择电动机类型1)电动机类型和结构型式按工作要求和条件，选用一般用途的丫系列全封闭自扇冷鼠笼型三相异步电动机。
2)电动机容量(1)卷筒轴的输出功率P W(2)电动机输出功率P rPw传动装置的总效率n式中：1,2…为从电动机至卷筒轴之间的各传动机构和轴承的效率。
由表2-4查得：角接触轴承n 1=0.99; 圆柱齿轮传动n 2=0.97;联轴器n 3=0.99; 运输卷筒n 4=0.96 V带传动5 0.95；贝y3n =0.99 x 0.97 x 0.99 x 0.96 x 0.95 〜0.85故滚筒轴的转速是n w=60v/3.14D=60 x 1.6 x 1000/(3.14 x 320)=95.54 r/mi n(3) 电动机额定功率RP0= (1~1.3) Pr=7.15~9.295查手册选取电动机的额定功率为F b=7.5 K w。
按设计手册推荐的传动机传动比围，取V带传动比i 1=2~4,单级圆柱齿轮传动Pw 6.080kwP wFv10003800 1.610006.080 kwP rP w 6.080 7.15kWn =0.85Pr 7.15kwn w 95.54r / minR)=7.5K W比i 2=3~6,贝U总传动比围是ia = (2X 3)~ (4X 6) =6~24则电动机可选择的转速围相应为nd=ia X n w = (6~24)X 95.5=573~2292 r/min根据表2-1查出，电动机同步转速符合这一围的有 750、100、1500 r/min 。
一级圆柱齿轮减速器设计计算
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载一级圆柱齿轮减速器设计计算地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容编号：实训(论文)说明书题目：一级圆柱齿轮减速器院（系）：管理系专业：工业工程学生姓名：学号：指导教师：2010年7月3日目录设计任务书 (1)传动方案的拟定及说明 (3)电动机的选择 (6)计算传动装置的运动和动力参数 (7)传动件的设计计算 (7)轴的设计计算 (11)连轴器的选择 (13)滚动轴承的选择及计算 (14)键联接的选择及校核计算 (19)减速器附件的选择 (21)设计小结 (22)谢辞 (23)参考资料目录 (24)附录 (25)机械设计课程设计任务书设计题目：带式运输机的传动装置的设计一带式运输机的工作原理带式运输机的传动示意图如图1、电动机2、带传动3、齿轮减速4、轴承5、联轴器、6、鼓轮7、运输带二工作情况：已知条件1 工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有灰尘，环境最高温度35℃；2 使用折旧期；8年；3 检修间隔期：四年一次大修，两年一次中修，半年一次小修；4 动力来源：电力，三相交流电，电压380/220V；5 运输带速度容许误差：±5%；6 制造条件及生产批量：一般机械厂制造，小批量生产。
三原始数据题号参数 1 2 3 4 56 7 8 9 10运输带工作拉力F/N 1500 2200 2300 2500 2600 28 00 3300 4000 4500 4800运输带工作速度v/(m/s) 1.1 1.15 1.2 1.25 1. 31.35 1.4 1.45 1.5 1.5卷筒直径D/mm 200 250 310 410 230340 350 400 420 500注：运输带与卷筒之间卷筒轴承的摩擦影响已经在F中考虑四传动方案带——单级直齿轮圆柱齿轮减速器五设计内容1. 电动机的选择与运动参数计算；2. 直齿轮传动设计计算3. 轴的设计4.滚动轴承的选择5.键和连轴器的选择与校核；6.装配图、零件图的绘制7.设计计算说明书的编写带传动不用绘制六设计1.减速器总装配图一张2.齿轮、轴零件图各一张3.设计说明书一份七设计进度1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图的绘制及计算说明书的编写八评分细则1、设计任务说明书. 30分2、图纸质量 30分3、进度检查表(每天进行一次进度检查) 20分4、原始文稿 202010-3-27传动方案的拟定及说明我的题号为4、4、74----运输带工作拉力F=2500N4----运输带工作速度V=1.25m/s7----卷筒直径D=350mm由题目所知传动机构类型为：单级直齿轮圆柱齿轮减速器。
减速箱单级圆柱齿轮减速器和链传动设计说明书
减速箱单级圆柱齿轮减速器和链传动设计说明书第一章传动方案1.1拟定传动方案设计单级圆柱齿轮减速器和链传动，总体布置简图如下:图1-1传动方案设计简图原始数据：带送带最大有效拉力F=2600N传送带带速V=1.80m/s；滚筒直径D=400mm第二章电动机的选择计算合理的选择电动机是正确使用的先决条件。
选择恰当，电动机就能安全、经济、可靠地运行；选择得不合适，轻者造成浪费，重者烧毁电动机。
2.1选择电动机类型和结构形式电动机的型号很多，如无特殊要求通常选用丫系列异步电动机。
与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。
按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用。
Y 系列电动机是全封闭自扇冷式鼠笼型三相异步电动机，是全国统一设计的基本系列，它同时是符合JB/T9616-1999 和IEC34-1 标准的有关规定，具有国际互换的特点。
Y 系列电动机具有高效、节能、起动转矩大、噪声低、振动小、可靠性高、使用维护方便等特点。
Y 系列电动机广泛应用于不含易燃、易爆或腐蚀性气体的一般场合和特殊要求的机械设备上，如金属切削机床、泵、风机、运输机械、搅拌机食品机械等。
使用条件：环境温度：-15CVBV 40C额定电压：380V,可选220-760V之间任何电压值连接方式：3KW及以下丫接法、4KW及以上为△接法2.2 电动机容量的选择电动机功率的选择电动机功率的选择对电动机的工作和经济性都有影响。
电动机的功率不能选择过小，否则难于启动或者勉强启动，使运转电流超过电动机的额定电流，导致电动机过热以致烧损。
电动机的功率也不能选择太大，否则不但浪费投资，而且电动机在低负荷下运行，其功率和功率因数都不高，造成功率浪费。
（1）传动装置的总功率：由机械设计课程设计书表10-2 选取n cy :输送机滚筒效率n cy=0.96n b：—对滚动轴承的效率n b=0.99n g：闭式圆柱齿轮传动效率n g=0.97n c :联轴器效率n c=0.99n 4w：传动卷筒效率n 4w=o.96n h：为滚子链传动效率（闭式）n h=o.96则：n 01= n c=0.99 n 23= n g x n b=0.97 x0.99=0.9603n 12=n b=0.99 n 34=n h=0.96 n 4w=0.96（2）电机所需的工作功率：应使电动机额定功率Pe稍大于所需功率Pd；即Pe> Pd工作机所需功率：Pw=FV/（1000）= 2600x1.80/1000=4.68KW电动机的输出功率:P d=也n总估算总效率为n= n 01 Xn 12Xn 23Xn 34x n 4w=0.99 x 0.99 x 0.9603 x 0.96 x 0.96=0.8674则Pd=Pw/n =4.68/0.8674=5.395KW由设计指导书表12-1可知，满足Pe> Pd条件的系列三相交流异步电动机额定功率Pe应取5.5KW(3)确定电动机转速：一般机械中，用得最多的是同步转速为1500r/min或1000r/min的电动机。
机械设计基础课程设计一级圆柱齿轮减速器
机械设计基础课程设计计算说明书设计题目：一级圆柱齿轮减速器学院：材料学院班级：冶金0901学号：1109090105设计者：夏裕翔指导教师：姜勇日期：2021年7月目录一．设计任务书 (3)二．传动系统方案的拟定 (3)三．电动机的选择 (3)四．传动比的分派 (4)五．传动系统的运动和动力参数计算 (5)六．传动零件的设计计算 (6)七．减速器轴的设计 (11)八．轴承的选择与校核 (18)九．键的选择与校核 (19)十．联轴器的选择 (22)十一．减速器润滑方式，润滑剂及密封装置 (22)十二．箱体结构的设计 (23)十三．参考文献 (26)计算及说明 结果一、设计任务书一、设计任务设计带式输送机的传动系统，采纳带传动和一级圆柱齿轮减速器。
2、原始数据输送带轴所需扭矩 τ=1050Nm 输送带工作速度 ν=/s输送带滚筒直径 d =380mm 减速器设计寿命为8年（两班制），大修期限四年。
3、工作条件两班制工作，空载起动载荷平稳，常温下持续（单向）运转，工作环境多尘；三相交流电源，电压为380/220V 。
二、传动系统方案的拟定带式输送机传动系统方案如下图：（画方案图）带式输送机由电动机驱动。
电动机1将动力传到带传动2，再由带传动传入 一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作 。
传动系统中采纳带传动及一级圆柱齿轮减速器，采纳直齿圆柱齿轮传动。
三、电动机的选择按设计要求及工作条件选用Y 系列三相异步电动机，卧式封锁结构，电压 380V 。
一、电动机的功率依照已知条件由计算得知工作机所需有效效率KW FvP w 42.410008.038.0105021000=⨯⨯==设：η1—联轴器效率=0.97； η2— η3— η4— η5—由电动机至运输带的传动总效率为8588.096.099.096.099.097.03534321=⨯⨯⨯⨯==ηηηηηη工作机所需电动机总功率 KW P w5.158588.042.4P r ===η由表所列Y 系列三相异步电动机技术数据中能够确信，知足Pm ≥Pr 条件的 电动机额定功率Pm 应取为KW计算及说明 结果二、电动机转速的选择依照已知条件由计算得知输送机滚筒的工作转速min /23.4038014.38.0100060100060r d v n w=⨯⨯⨯=⨯=π额定功率相同的同类型电动机，能够有几种转速供选择，如三相异步电动机就有四种经常使用的同步转速，即min /3000r 、min /1500r 、min /1000r 、 min /750r 。
机械设计减速器说明书
减速器设计说明书系别：专业班级：姓名：学号：指导教师：职称：目录第1部分设计任务书 (1)1.1设计题目 (1)1.2设计步骤 (1)第2部分传动装置总体设计方案 (1)2.1传动方案 (1)2.2该方案的优缺点 (1)第3部分选择电动机 (2)3.1电动机类型的选择 (2)3.2确定传动装置的效率 (2)3.3选择电动机容量 (2)3.4确定传动装置的总传动比和分配传动比 (3)第4部分计算传动装置运动学和动力学参数 (4)4.1电动机输出参数 (4)4.2高速轴的参数 (4)4.3低速轴的参数 (4)4.4工作机的参数 (4)第5部分链传动设计计算 (5)第6部分减速器齿轮传动设计计算 (6)6.1选定齿轮类型、精度等级、材料及齿数 (6)6.2按齿面接触疲劳强度设计 (6)6.3确定传动尺寸 (8)6.4校核齿根弯曲疲劳强度 (9)6.5计算齿轮传动其它几何尺寸 (10)6.6齿轮参数和几何尺寸总结 (11)第7部分轴的设计 (12)7.1高速轴设计计算 (12)7.2低速轴设计计算 (16)第8部分滚动轴承寿命校核 (21)8.1高速轴上的轴承校核 (21)8.2低速轴上的轴承校核 (22)第9部分键联接设计计算 (23)9.1高速轴与联轴器键连接校核 (23)9.2低速轴与大齿轮键连接校核 (23)9.3低速轴与链轮键连接校核 (23)第10部分联轴器的选择 (24)10.1高速轴上联轴器 (24)第11部分减速器的密封与润滑 (24)11.1减速器的密封 (24)11.2齿轮的润滑 (24)11.3轴承的润滑 (25)第12部分减速器附件 (25)12.1油面指示器 (25)12.2通气器 (25)12.3放油孔及放油螺塞 (25)12.4窥视孔和视孔盖 (26)12.5定位销 (27)12.6启盖螺钉 (27)12.7螺栓及螺钉 (27)第13部分减速器箱体主要结构尺寸 (28)第14部分设计小结 (29)参考文献 (29)第1部分设计任务书1.1设计题目一级直齿圆柱减速器，拉力F=1800N，速度v=1.1m/s，直径D=350mm，每天工作小时数：16小时，工作年限（寿命）：10年，每年工作天数：300天，配备有三相交流电源，电压380/220V。
一级直齿圆柱齿轮减速器课程设计
一级直齿圆柱齿轮减速器课程设计
以下是一级直齿圆柱齿轮减速器的课程设计，包括装配图和零件图。
设计任务是设计带式输送机传动装置中的一级圆柱齿轮减速器，工作条件为使用年限 10 年，每年按 300 天计算，两班制工作，载
荷平稳，滚筒圆周力 F=1.7KN，带速 V=1.4ms，滚筒直径 D=220mm。
一、传动方案拟定
1. 设计要求：根据已知工作要求和条件，选用 Y 系列三相异步电动机，电动机类型和结构型式的选择按已知的工作要求和条件进行。
2. 确定电动机的功率和转速：根据滚筒轴的工作转速
Nw=601000V，计算得到电动机的额定功率 Pd=3KW，额定转速
N=1420r/min。
3. 合理分配各级传动比：根据总传动比 i 总=11.68，取 i 带
=3，分配各级传动比:i 齿=11.68,i 总=3*11.68=39.36,i 带=3-1=2。
二、电动机选择及装配图
1. 电动机选择：选用 Y100L2-4 型电动机，其主要性能：额定
功率:3KW，满载转速 1420r/min，额定转矩 2.2N·m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州科技贸易职业学院
机电系
课程设计报告机械设计基础课程设计
设计题目：带式输送机传动系统设计
专业班级：07模具A班
学号：
设计人：
指导老师：王春艳
完成日期：2009-5-20
课程设计任务书
设计题目：带式输送机传动系统设计（一级直齿圆柱齿轮减速器及带传动）传动简图：
1.电动机
2.V带
3.减速箱
4.联轴器5滚筒 6.输送带
原始数据：
（已知条件）
说明：
1.单向运转，有轻微振动；
2.每年按300个工作日计算，每日工作二班。
完成日期:________年____月_____日
设计指导教师：_________ ______年____月____日
任课教师:__________ __________年____月____日
评分与评语:________________________________
（二）设计内容
1、电动机的选择及运动参数的计算
2、V带的传动设计；
3、齿轮传动的设计；
4、轴的设计；
5、联轴器的选择；
6、润滑油及润滑方式的选择；
7、绘制零件的工作图和装配图
(1)、减速器的装配图
(2)、绘制零件的工作图
注：装配图包括：尺寸标注、技术要求及特性、零件编号、零件明细表、标题栏。
零件的工作图包括：尺寸的标注、公差、精度、技术要求。
10、编写设计说明书
(1)、目录；
(2)、设计任务书；
(3)、设计计算：详细的设计步骤及演算过程；
(4)、对设计后的评价；
(5)、参考文献资料。
（三）设计工作量
1.减速器总装图一张
2.零件图二张
3.设计说明一份。
目录
设计任务书……………………………………………………………传动方案说明…………………………………………………………电动机的选择…………………………………………………………传动装置的运动和动力参数…………………………………………传动件的设计计算……………………………………………………轴的设计计算…………………………………………………………联轴器、滚动轴承、键联接的选择…………………………………减速器附件的选择……………………………………………………润滑与密封……………………………………………………………设计小结………………………………………………………………参考资料……………………………………………………………
ο
第21 页共25 页
附件图纸
齿轮第22 页共25 页
轴第23 页共25 页
轴的装配第24 页共25 页
装配图
