东大17春学期《液压气动技术基础》在线作业3
17秋东北大学东大17春学期《液压气动技术基础》在线作业3
一、单选题（共8 道试题，共40 分。
）
1. 若系统采用三位四通换向阀中位进行卸荷，则该换向阀的中位机能应选择（）。
A. O型
B. M型
C. P型
D. Y型
正确答案：
2. 回油节流调速回路（）
A. 调速特性与进油节流调速回路不同
B. 经节流阀而发热的油液不容易散热
C.
广泛用于功率不大、负载变化较大或运动平稳性要求较高的液压系统
D. 串接背压阀可提高运动的平稳性
正确答案：
3.
液压的（）具有明确的物理意义，它表示了液体在以单位速度梯度流动时，单位面积上的内摩擦力。
A. 动力粘度
B. 恩氏度
C. 巴氏度
D. 赛氏秒
正确答案：
4. 通过减压阀的流量不变而进口压力增大时，减压阀出口压力（）。
A. 增大
B. 减小
C. 不变
D. 不确定
正确答案：
5. 下列基本回路中，不属于容积调速回路的是( )
A. 变量泵和定量马达调速回路
B. 定量泵和定量马达调速回路
C. 定量泵和变量马达调速回路
D. 变量泵和变量马达调速回路
正确答案：
6. 液压系统中冷却器一般安装在（）
A. 油泵出口管路上
B. 回油管路上
C. 补油管路上
D. 无特殊要求
正确答案：
7. 以下哪种回路停车后起动冲击最小（）。
A. 旁路节流调速回路
B. 进油路节流调速回路
C. 回油路节流调速回路
D. 旁油路调速阀调速回路
正确答案：
8. 在液压系统的组成中液压缸是（）
A. 动力元件
B. 执行元件
C. 控制元件
D. 辅助元件
正确答案：
17春学期《液压气动技术基础》在线作业3
二、多选题（共5 道试题，共25 分。
）
1. 在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。
当负载F增加时，泵的输入功率（），缸的输出功率（）。
A. 增加
B. 减少
C. 基本不变
D. 可能增大也可能减少
正确答案：
2. 在减压回路中，减压阀调定压力为Pj，溢流阀调定压力为PY，主油路暂不工作，减压支路的负载压力为PL。
若PY>Pj>PL，减压阀阀口状态为( )；若PY>PL>Pj，减压阀阀口状态为( )。
A. 阀口处于小开口的减压工作状态
B. 阀口处于完全关闭状态，不允许油流通过阀口
C. 阀口处于基本关闭状态，但仍允许少量的流油通过阀口至先导阀
D. 阀口处于全开启状态，减压阀不起减压作用
正确答案：
3. 流量连续性方程是( )在流体力学中的表达形式，而伯努利方程是( )在流体力学中的表达形式。
A. 质量守恒定律
B. 动量定理
C.
能量守恒定律
D. 帕斯卡原理
正确答案：
4. 在下列调速回路中，( )为流量适应回路，( )为功率适应回路。
A. 限压式变量泵和调速阀组成的调速回路
B. 差压式变量泵和节流阀组成的调速回路
C. 定量泵和旁通型调速阀(溢流节流阀)组成的调速回路
D. 恒功率变量泵调速回路
正确答案：
5. 当a、b两孔同时有气信号时，s口才有信号输出的逻辑元件是（）；当a或b任一孔有气信号，s口就有输出的逻辑元件是（）。
A. 与门
B. 禁门
C. 或门
D. 三门
正确答案：
17春学期《液压气动技术基础》在线作业3
三、判断题（共7 道试题，共35 分。
）
1. 增压回路的增压比取决于大、小液压缸直径之比。
（）
A. 错误
B. 正确
正确答案：
2. 凡液压系统中有顺序阀，则必定有顺序动作回路。
（）
A. 错误
B. 正确
正确答案：
3. 压力调定回路主要由溢流阀等组成。
（）
A. 错误
B. 正确
正确答案：
4. 变量泵容积调速回路的速度刚性受负载变化影响的原因与定量泵节流调速回路有根本的不同，负载转矩增大泵和马达的泄漏增加，致使马达转速下降。
（）
A. 错误
B. 正确
正确答案：
5. 利用远程调压阀的远程调压回路中，只有在溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用（）
A. 错误
B. 正确
正确答案：
6. 三位五通阀有三个工作位置，五个通路（）
A. 错误
B. 正确
正确答案：
7. 容积调速回路中，其主油路中的溢流阀起安全保护作用（）
A. 错误
B. 正确
正确答案：。
液压与气动技术习题库及答案
液压气动习题库填空题（1-100）答案1、一部完整的机器一般主要由三部分组成，即 动力部分 、执行部分 、 传动部分 。
2、液体传动是主要利用 压力能、位能、动能的液体传动。
3、传动机构通常分为 机械 、 电气 、 液压 、 气压 。
4、液压传动由四部分组成即 动力部分、 执行部分、 控制部分、 辅助元件 。
5、液压传动主要利用 液体压力能 的液体传动。
6、液体传动是以液体为工作介质的流体传动。
包括 液压 和 气压 。
7、油液在外力作用下，液层间作相对运动进的产生内摩擦力的性质，叫做 粘性。
8、作用在液体内部所有质点上的力大小与受作用的液体质量成正比，这种力称为 静压力 。
9、作用在所研究的液体外表面上并与液体表面积成正比的力称为 液面压力 。
10、液体体积随压力变化而改变。
在一定温度下，每增加一个单位压力，液体体积的相对变化值，称为 液体弹性模量。
11、液压流体流动中，任意一点上的运动参数不随时间变化的流动状态称为定常流动，又称 恒定流动。
12、伯努利方程是以液体流动过程中的流动参数来表示 能量 的一种数学表达式，即为能量方程。
13、液压泵是一种能量转换装置，它将机械能转换为 液压能 ，是液压传动系统中的动力元件。
14、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于 容积式泵 。
15、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为 排量。
16、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的 理论流量。
17、泵在额定压力和额定转速下输出的实际流量称为泵的 额定流量 。
18、液压控制阀按用途分为方向、压力、流量三类。
19、液压控制阀按结构形式可分为:滑阀、转阀、锥阀、球阀、插装阀、叠加阀六类。
20、液压控制阀按连接方式可分为管式、板式、法兰、叠加、集成块五类。
21、根据结构不同，溢流阀可分为直动式、先导式两类。
22、直动型溢流阀可分为:滑阀、锥阀、球阀三种形式。
东北大学《液压气动技术》复习试卷三及答案
《液压气动技术》试卷（Ⅲ）题号一二三四五六总分得分一、填空（20分）1．一般的外啮合齿轮泵的进油口( )，出油口( )，这主要是为了解决外啮合齿轮泵的( )问题。
2．液压系统中的两个重要参数是( )和( )，液压传动是以液体的( )能传递动力的。
3．不可压缩液体定常流动的总的伯努利方程中除去液体的位能、压力能和动能外，还应包括一项重要参数是液体沿流动方向的（）的平均值。
4．雷诺数的物理意义：影响液体流动的力主要是惯性力和粘性力，雷诺数大，说明（）力起主导作用，这样的液流呈紊流状态；雷诺数小，说明（）力起主导作用，液流呈层流状态。
5．变量泵是指( )可以改变的液压泵。
6．进油或回油节流调速回路的速度稳定性较( )，为减小和避免速度随负载变化而波动，通常在回路中用( )来替代节流阀。
7．压力控制阀共同特点是：利用( )和( )相平衡的原理来进行工作的。
8．过滤器的过滤精度是指其( )过滤掉的杂质颗粒的( ).9．差动回路通常用于( )场合。
10．容积调速基本回路有三种，它们是( )、( )及( )。
二、选择题（10分）1. 图示为轴向柱塞泵和轴向柱塞马达的工作原理图。
当缸体如图示方向旋转时，请判断各油口压力高低，作液压泵用时( ) ，作油马达用时( )。
(A)ａ为高压油口b为低压油口(B) b 为高压油口a为低压油口(C) c 为高压油口d为低压油口(D) d 为高压油口c为低压油口2．高压系统宜采用( )泵。
(A) 外啮合齿轮(B) 轴向柱塞(C) 叶片(D) 内啮合齿轮3．液压缸的种类繁多，( )可作双作用液压缸，而( )只能作单作用液压缸。
(A)柱塞式液压缸(B)活塞式液压缸(C)摆动液压缸(D)伸缩式液压缸4. 在定量泵—变量马达的容积调速回路中，如果液压马达所驱动的负载转矩变小(其他参数不变)，若不考虑泄漏的影响，试判断马达转速( )；泵的输出功率( )。
(A)增大(B)减小(C)基本不变(D)无法判断5．在压力控制的顺序动作回路中，顺序阀和压力继电路的调定压力应( )执行元件前一动作的最高压力。
东大15春学期《液压气动技术基础》在线作业3满分答案
15春学期《液压气动技术基础》在线作业3
单选题多选题判断题
一、单选题（共 8 道试题，共 40 分。
）
1. 在油箱中，溢流阀的回油口应（）泵的吸油口。
A. 远离
B. 靠近
C. 平行于
D. 无特殊要求
-----------------选择：A
2. 低压系统作安全阀的溢流阀，一般选择____结构。
A. 差动式
B. 先导式
C. 直动式
D. 锥阀式
-----------------选择：C
3. 压缩空气站是气压系统的（）。
A. 执行装置
B. 辅助装置
C. 控制装置
D. 动力源装置
-----------------选择：D
4. 液压系统油箱内设隔板是为了（）
A. 增强刚度
B. 减轻油面晃动
C. 防止油漏光
D. 利于散热和分离杂质
-----------------选择：D
5. 卸荷回路属于（）
A. 方向控制回路
B. 压力控制回路
C. 速度控制回路
D. 顺序动作回路
-----------------选择：B
6. 在压力控制的顺序动作回路中，顺序阀和压力继电路的调定压力应( )执行元件前一动作的最高压力。
A. 大于
B. 小于
C. 等于
D. 无法判断
-----------------选择：B
7. 通过减压阀的流量不变而进口压力增大时，减压阀出口压力（）。
【东大】21春学期《液压气动技术》在线作业3满分答案
【东大】21春学期《液压气动技术》在线平时作业3 提示：认真复习课程知识，并完成课程作业，本资料仅供学习参考！！
一、单选题 (共 10 道试题,共 50 分)
1.定值溢流阀可保持( )稳定。
【A项.】阀前压力
【B项.】阀后压力
【C项.】泵前、后压差
【D项.】泵出口流量
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:A
2.充气式蓄能器按气体和液体是否接触可分为（）和（）
【A项.】非隔离式、隔离式
【B项.】活塞式、气囊式
【C项.】重力式、弹簧式
【D项.】活塞式、隔离式
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:A
3.高压系统宜采用( )泵。
【A项.】外啮合齿轮
【B项.】轴向柱塞
【C项.】叶片
【D项.】内啮合齿轮
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:B
4.如果把先导式减压阀弹簧腔回油口堵死，将会发生（）问题。
【A项.】压力调不高
【B项.】压力为无穷大
【C项.】调压手柄转不动
【D项.】调压手柄转动轻快
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:C
5.容积节流复合调速回路（）
【A项.】主要由定量泵与调速阀组成
【B项.】工作稳定，效率较高
【C项.】运动平稳性比节流调速回路差
【D项.】在较低速度下工作时运动不够定
[此题为必答题，请从以上选项中选择您认为正确的答案]
参考选项是:B。

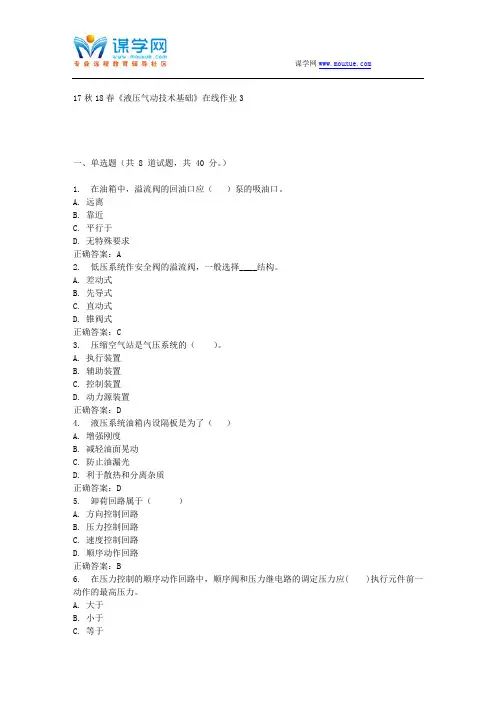

东大17秋学期《液压气动技术基础》在线作业3 免费答案
17秋18春《液压气动技术基础》在线作业3一、单选题（共 8 道试题，共 40 分。
）1. 在油箱中，溢流阀的回油口应（）泵的吸油口。
A. 远离B. 靠近C. 平行于D. 无特殊要求正确答案：A2. 低压系统作安全阀的溢流阀，一般选择____结构。
A. 差动式B. 先导式C. 直动式D. 锥阀式正确答案：C3. 压缩空气站是气压系统的（）。
A. 执行装置B. 辅助装置C. 控制装置D. 动力源装置正确答案：D4. 液压系统油箱内设隔板是为了（）A. 增强刚度B. 减轻油面晃动C. 防止油漏光D. 利于散热和分离杂质正确答案：D5. 卸荷回路属于（）A. 方向控制回路B. 压力控制回路C. 速度控制回路D. 顺序动作回路正确答案：B6. 在压力控制的顺序动作回路中，顺序阀和压力继电路的调定压力应( )执行元件前一动作的最高压力。
A. 大于B. 小于C. 等于D. 无法判断正确答案：B7. 通过减压阀的流量不变而进口压力增大时，减压阀出口压力（）。
A. 增大B. 减小C. 不变D. 不确定正确答案：A8. 选择过滤器应主要根据（）来选择。
A. 通油能力B. 外形尺寸C. 滤芯的材料D. 滤芯的结构尺寸正确答案：C17秋18春《液压气动技术基础》在线作业3二、多选题（共 5 道试题，共 25 分。
）1. 当控制阀的开口一定，阀的进、出口压力差Δp>(3～5)ⅹ105Pa时，随着压力差Δp增加，压力差的变化对节流阀流量变化的影响（）；对调速阀流量变化的影响（）。
A. 越大B. 越小C. 基本不变D. 无法确定正确答案：BC2. 在下列调速回路中，( )中的溢流阀作安全阀，( )中的溢流阀作稳压阀。
A. 定量泵和调速阀的进油节流调速回路B. 定量泵和溢流节流阀的节流调速回路C. 定量泵和节流阀的旁路节流调速回路D. 定量泵和变量马达的闭式调速回路正确答案：BC3. 在调速阀旁路节流调速回路中，调速阀的节流开口一定，当负载从F1降到F2时，若考虑泵内泄漏变化因素时液压缸的运动速度v（）；若不考虑泵内泄漏变化的因素时，缸运动速度v可视为（）。
东大19春学期《液压气动技术基础》在线作业3参考答案
18秋学期《液压气动技术基础》在线作业3-0001
试卷总分:100 得分:0
一、单选题(共8 道试题,共40 分)
1.回油节流调速回路（）
A.调速特性与进油节流调速回路不同
B.经节流阀而发热的油液不容易散热
C.广泛用于功率不大、负载变化较大或运动平稳性要求较高的液压系统
D.串接背压阀可提高运动的平稳性
正确答案:D
2.为了使工作机构在任意位置可靠地停留，且在停留时其工作机构在受力的情况下不发生位移，通常采用（）。
A.卸荷回路
B.调压回路
C.平衡回路
D.锁紧回路
正确答案:D
3.( )蓄能器的特点是结构简单，压力恒定。
A.重力式
B.弹簧式
C.活塞式
D.气囊式
正确答案:A
4.节流阀的节流孔应尽量做成____式。
A.薄壁孔
B.短孔
C.细长孔
D.A+C
正确答案:D
5.M型三位四通换向阀的中位机能是( )
A.压力油口卸荷，两个工作油口锁闭
B.压力油口卸荷，两个工作油口卸荷。
东北大学《液压气动技术基础》在线平时作业0003
《液压气动技术基础》在线平时作业3
压缩空气站是气压系统的（）。
A:执行装置
B:辅助装置
C:控制装置
D:动力源装置
参考选项：D
限制齿轮泵压力提高的主要影响因素（）
A:流量脉动
B:困油现象
C:泄漏
D:径向不平衡力
参考选项：C
把先导式溢流阀的远程控制口接了回油箱，将会发生（）问题。
A:没有溢流量
B:进口压力为无穷大
C:进口压力随负载增加而增加
D:进口压力调不上去
参考选项：D
当存在负(动力性)负载时，宜采用( )调速回路。
A:进油路节流调速(无背压阀)
B:回油路节流调速
C:旁路节流调速
D:进油路节流调速(加背压阀)
参考选项：D
在油箱中，溢流阀的回油口应（）泵的吸油口。
A:远离
B:靠近
C:平行于
D:无特殊要求
参考选项：A
在液压传动中，一定的液压缸的（）决定于液量。
A:压力
B:负载
C:速度
D:排量
参考选项：C
1。
液压气动技术课程作业(三)
液压气动技术课程作业(三)本次作业主要涉及液压气动控制元件的使用。
液压气动控制元件可以说是实现液压气动控制的关键，正确选择和使用相应的控制元件可以帮助我们更好地控制液气体的流动，从而完成相应的操作。
下面就让我们来看看几个实际应用场景。
实例一在一个液压机械手项目中，我们需要在气缸完成单次循环的过程中，使得气缸自动换向，完成多次循环操作。
这时，我们需要使用到换向阀。
更具体地说，我们可以选择手动控制的换向阀。
此类换向阀操作简单，结构紧凑，价格也相对较低，适合在轻负载工作环境中使用，如钣金切割、洗车机械臂等。
当然，如果需要更高的工作效率，也可考虑使用电磁换向阀或者比例换向阀。
实例二在一个自动灌装生产线中，我们需要精确控制物料的进出速度，以保证产品的质量和产量。
这时，我们需要使用流量控制阀。
流量控制阀可以帮助我们准确控制工作液体的流量，从而实现精确的流量控制。
具体来说，我们可以考虑使用节流阀或者比例阀。
节流阀的优点在于结构简单，使用方便，并且价格相对较低。
而比例阀则更适合在要求更高的场景中使用，如精密灌装、飞机的飞行控制系统等。
实例三在一个液压夹紧系统中，我们需要根据工件的大小自动调节夹紧力度。
这时，我们可以使用到压力控制阀。
压力控制阀可以帮助我们准确控制系统中的压力值，从而实现对夹紧力度的精确控制。
具体来说，我们可以选择单向稳压阀或者双向稳压阀。
单向稳压阀的主要作用是稳定缸活塞的运动速度，能够有效地减少系统中产生的噪声和液压冲击。
双向稳压阀则更适合在要求更高的场景中使用，如自动化生产线中的气缸控制等。
实例四在一个高压连续压缩机的液压控制系统中，我们需要实现精确的液压控制，以保证机器的正常工作。
这时，我们需要使用到电液比例控制阀。
电液比例控制阀可以帮助我们实现对液压系统的精确控制，具备广泛的应用场景，在工业生产线、石油勘探、新能源等领域有着广泛的应用。
需要注意的是，电液比例控制阀需要具备高精度、高可靠性、高带宽等特点，因此价格较高，在选型过程中需要综合考虑多个因素。
液压与气动 作业3答案
液压与气动作业（三）1调速阀是由___和节流阀串联而成的。
答：压差式减压阀。
2液压控制阀按其用途可分____阀、____阀和_____阀三大类。
答：方向控制阀，压力控制阀，流量控制阀3方向控制阀按其用途可分为____和____两大类。
答：单向阀，换向阀。
4如图2所示，开启压力分别为0.2MPa，0.3MPa，0.4MPa的三个单向阀实现串联或并联，当O 点刚有油液流过时，p 点压力各为：串联（图a）时p ＝_____，并联（图b）时p ＝____。
答：0.9MPa，0.2MPa。
5流量控制阀是通过改变____的局部阻力的大小，从而实现对流量的控制。
答：节流口通流面积或通流通道的长短。
6溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为（），当溢流阀进口压力等于调整压力时，溢流阀阀口是（），溢流阀开始（）。
（关闭、0、开启、溢流）7先导式溢流阀由（）和（）两部分组成。
（先导阀、主阀）8比较节流阀和调速阀的主要异同点。
答：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。
（2）性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。
b不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大。
而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。
9先导式溢流阀的远程控制油口分别接入油箱或另一远程调压阀时，会出现什么现象？答：（1）先导式溢流阀阀体上有一远程控制口k，当将此口通过二位二通阀接通油箱时，阀芯上腔的压力接近于零，此时主阀芯在很小的压力作用下即可向上移动，且阀口开得最大，泵输出的液压油在很低的压力下通过阀口流回油箱，起卸荷作用。
（2）如果将阀口接到另一个远程控制调压阀上，使打开远程控制调压阀的压力小于打开溢流阀先导阀的压力，则主阀芯上腔压力就由远程控制阀来决定，就可实现对系统的远程调压控制。
东北大学17秋学期《液压气动技术基础》在线作业3答案
东北大学17秋学期《液压气动技术基础》在线作业3
一、单选题1、B2、D3、A4、C5、B
一、单选题（共8道试题，共40分。
）V
1.在压力控制的顺序动作回路中，顺序阀和压力继电路的调定压力应()执行元件前一动作的最高压力。
A.大于
B.小于
C.等于
D.无法判断
正确答案：B
2.压缩空气站是气压系统的（）。
A.执行装置
B.辅助装置
C.控制装置
D.动力源装置
正确答案：D
3.最适用于系统短期需要大流量场合快速回路是（）
A.液压缸差动连接快速回路
B.双泵供油快速回路
C.增速缸快速回路
D.用蓄能器的快速回路
正确答案：A
4.限制齿轮泵压力提高的主要影响因素（）
A.流量脉动
B.困油现象
C.泄漏
D.径向不平衡力
正确答案：C
5.若系统采用三位四通换向阀中位进行卸荷，则该换向阀的中位机能应选择（）。
A.O型
B.M型
C.P型
D.Y型
正确答案：B。
