梳式打孔装订机拆卸安装维修方法
WL-系列自动打孔装订机-万隆装订机
WL-50Ⅱ自动打孔装订机维修手册天津新技术产业园区万隆金融技术设备有限公司《WL-50自动打孔装订机维修手册》对机器使用过程中可能出现的故障及排除方法做了详细的说明，为装订机的维护及维修作了一般性的指导，如遇故障不能有效排除时，请及时与我公司联系。
拆装机器外壳步骤1、松开工作台紧固螺钉，取下工作台。
2、松开挡板镙钉，取下挡板。
3、松开压把紧固螺钉，取下压把。
4、按住“下降”键将钻刀置于最下位，关掉电源开关，拔掉电源线。
5、卸下后盖板，拆下线路板与控制面板相联的12排插线。
6、拆下外壳固定螺钉，托起外壳后端并向前倾斜，取下外壳。
7、拆下左侧板、右侧板。
至此，机器外罩拆卸完毕，可进行调试及各种故障的检修。
二、安装机器外罩的步骤：1、按住“下降”键将钻刀置于最下部，关掉电源开关，拔掉电源线。
2、安装左侧板、右侧板。
3、安装外壳。
4、将控制面板的12排线插入线路板插座。
5、安装压把。
6、安装挡板。
7、安装工作台。
机器外罩安装完毕。
常见故障及排除方法机器主要部分结构及名称见附图一。
一、钻刀旋转时摆动大钻刀已弯曲，需更换新钻刀。
二、钻孔不透钻刀未钻透被装订物而自动返回，可能是由下列原因造成的：（一）堵屑当钻刀出现堵屑时，可从以下几方面着手排除故障：1、钻刀堵屑将钻刀卸下，装入磨刀器套筒内，旋紧紧固螺钉，用顶料器将纸屑排出。
2、钻刀轴套内堵屑卸下钻刀，用长柄细改锥从钻刀轴套底部向上推，将其内部堆积的纸屑全部顶出。
3、法兰套内堵屑因排屑管道的堵塞而引起，排除堵屑即可恢复工作。
4、接屑盒积满纸屑而未及时清理，从而引起排屑管道的堵塞。
5、非正常操作造成堵屑：（1）被装订的纸张边缘码放不整齐、钻孔距纸边太近、两钻孔位置相交叠、在已钻孔或已装订位置上再次钻孔等情况下，会钻出一些非整圆的纸屑堵塞钻刀。
（2）在带有粘性（涂有胶水或糨糊的、不干胶纸等）或附胶膜的纸张上打孔后，未及时清除钻刀内的纸屑。
（3）装订物中夹杂有穿线、金属针等非纸张异物。
装订机的维护与保养及故障排除
7
热熔式装订机的常见故障及其排除方法
6。封套一插入，黄灯立即亮而且蜂鸣响 可能原因： ① 透明夹脱落。 ② 红外线接收管的位置有移动。
处理方法： ① 卸下上盖，检查一对透明夹是否脱落，若是则重新安装，并将其上面的灰尘
抹去。 ② 检查一对红外线接收管的位置是否有移动，若是则将其放正。
2019/8/4
3。夹紧推板不能自动夹紧 ① 可能原因：装订槽中掉入异物。 ② 处理方法：关闭电源，检查装订槽中装订是否已掉入异物，如有则将其取出。
2019/8/4
草莓手工屋
5
热熔式装订机的常见故障及其排除方法
4。电源灯不亮 可能原因： ① 室内供电是否正常。 ② 机器本身的电源线是否完好。 ③ 机器自身的开关是否打开。 ④ 电源灯损坏。 处理方法： ① 更换为供电正常的环境。 ② 更换电源线。 ③ 打开机器的电源开关。 ④ 如机器已加热，说明电源灯损坏，更换之。 ⑤ 更换正确的保险丝。
装订机的维护与保养
装订机常见故障的处理
~~~~~常用办公设备的使用与维护~~~~~
草莓手工屋
热熔式装订机的维护与保养
① 避免将整机放在阳光直射及光线强烈的位置。 ② 装订张数不要超过热胶封套的容量。 ③ 加热槽中禁止放入其他异物。
④ 选用既美观又牢固的热熔式封套，不要使用封脊为塑料材料制作的封套进行 装订。
⑤ 装订槽中禁止有异物进入，当不慎有异物掉入时，取出前须关闭电源。 ⑥ 发热板禁止用于对其他物体加热。
⑦ 要保持装订槽的清洁，防止任何液体的溅入。 ⑧ 不要用手拨动加紧推动板。 ⑨ 当非连续装订使用后请关闭电源。
2019/8/4
草莓手工屋
2
梳Hale Waihona Puke 装订机的维护与保养① 切勿将金属插入入纸口内。 ② 在装订机时要保持装订机的平稳。 ③ 装订机不用时应水平放置，切勿将其倒放。 ④ 要经常清理纸屑盒。 ⑤ 不要把胶环拉得太长或太频繁。 ⑥ 选用符合要求的胶圈规格，以免影响装订质量 ⑦ 保持装订机清洁干燥，避免受潮。
梳式装订机的使用方法图解
易力佳技术人员提醒您：梳式装订机操作比铆管装订机要复杂。
其实常见的胶圈文本装订机是所有装订机中，使用成本比较低的一种，耗材少成本低，这种活页装订方式易拆卸，可多次重复装订使用;增删页方便，胶圈直径的大小，决定了文本装订厚度，当然打孔能力还是有限，因此在使用胶圈装订机打孔时一定要看看装订机的参数，注意一次打孔纸张数量。
梳式文本装订机作为装订机中的一种，简易的梳式文本装订机在打孔后都是采用手动穿孔的方式固定好需要整理的材料。
下面就介绍下手动梳式胶圈装订机的使用方法。
1、把资料整理好，基于可以打孔了，如果梳式胶圈装订机很长时间没有用过，那么可以先用些废纸打孔试一试打孔装订机是不是还保持良好的工作状态，另外顺便检查下装订机的废屑容器。
2、打孔时，根据纸张大小选择好打孔位置，校准后放进入纸口，一定要顶到入纸口底部，然后下压手柄冲孔。
3、根据文件的厚度选择合适的胶圈，把胶圈套在机器的梳齿上，然后压下手柄拉开胶圈到合适的位置，用装订机的手柄拉开胶圈时，如果拉不开就把胶圈调个方向，把打好孔的资料按顺序套在拉开的胶圈上，抬起手柄合拢胶圈，取下资料，整个装订就可以了。
易力佳装订机汇编资料。
大型订书机拆卸方法
大型订书机拆卸方法摘要：一、大型订书机的基本介绍二、拆卸大型订书机的准备工作三、具体拆卸步骤四、拆卸后的部件清洁和保养五、注意事项正文：大型订书机在办公场所中十分常见，它的便捷性和高效性得到了广大用户的喜爱。
但是，当大型订书机出现故障或需要进行维修时，如何正确拆卸就成了一个问题。
下面，我们将详细介绍如何拆卸大型订书机，以及拆卸后的部件清洁和保养方法。
一、大型订书机的基本介绍大型订书机主要由机身、订书针、压柄、弹簧等部件组成。
在了解大型订书机的结构后，我们可以更方便地进行拆卸工作。
二、拆卸大型订书机的准备工作在拆卸大型订书机前，请确保已经关闭电源，并拔掉所有连接线。
此外，准备一些基本的工具，如螺丝刀、扁嘴钳等，以便拆卸过程中使用。
三、具体拆卸步骤1.使用螺丝刀卸下机身背面的螺丝，揭开机身。
2.取出订书针，注意不要弄丢弹簧。
3.用扁嘴钳拔出订书针，注意力度，以免损坏订书机其他部件。
4.取出压柄，小心弹簧弹出，可用钳子固定。
5.拆卸其他附属部件，如弹簧、塑料件等。
四、拆卸后的部件清洁和保养1.用干净的软布擦拭各部件，清除表面的灰尘和污垢。
2.涂抹适量的润滑油，以防部件生锈。
3.对于弹簧等易损部件，检查是否有损坏，如有损坏，需及时更换。
五、注意事项1.拆卸过程中，务必切断电源，确保安全。
2.拆卸时，切勿用蛮力，以免损坏部件。
3.清洁和保养部件时，避免使用含有酒精或其他刺激性成分的清洁剂，以免损坏部件表面。
4.组装时，确保各部件安装到位，避免使用不合适的螺丝或配件。
通过以上步骤，您可以顺利地完成大型订书机的拆卸、清洁和保养工作。
订书机怎么组装？
订书机是我们日常生活中常用到的办公设备，但是可能有小白不太清楚订书机和装订机都是怎样安装和使用的。
今天小编精心为大家搜集了订书机和装订机的安装使用方法，小编下面为大家介绍一下，各位办公室达人赶紧看一下吧!一、简单的订书机使用入门方法1、打开订书机2、最好用手固定好打开那头，防止弹回伤手3、放进订书钉4、放好5、合起来6、对准应钉订书钉的位置7、用手掌用力按压下去8、订好，放开手松开订书机9、OK啦!注意事项小心切勿钉到手指!二、手动装订机使用方法尽管现在很多企业都把机器更新换代，装订机也基本上都换成了自动装订机，但是仍然有不少用户依然使用者着手动装订机，在使用手动装订机的过程中用户往往会遇到一些问题，下面我就给大家简单讲一讲手动装订机的使用方法。
1、要先安装手柄，把随箱配制的手柄套入装订机右侧方轴位置上并用螺丝将其拧紧，准备装订之前仔细阅读说明书，斟酌装订纸张用量。
2、在调整纸张边距时用调节螺杆(装在装订机后面)调节刻度来达到调节纸张边距。
在调节时拉圈直径大，纸张边距调大，拉圈直径小，纸张边距调小。
大家可以根据自己的需要调节合3、将纸张放好后我们需要给纸张打孔，将纸张整理整齐，紧靠定位块，然后将纸张平行送入机器内，顶到位为止，左手压住纸张，右手握住手柄，往下压至刀片穿透纸张，再将手柄提起来。
4、在进行装订之前我们还要给机器上针，首先松开扣针器上的固定螺丝，取下扣针器，把订针尾部的弯钩挂入订针固定孔上，保持垂直，再把扣针器套入订杆原位，最后将扣针器上的固定螺丝拧紧就可以了。
5、进行到最后一步，装订，先把压脚手轮按顺时针方向转动升起压脚，将装订材料放入压脚下，将纸张放入，放开压脚手轮自动压紧，再把压脚手轮向逆时针方向转动180°左右锁紧后，再把订针手柄向逆时针方向旋转，订针穿过材料。
等到引线臂自动将线挂在订针钩线槽内后，此时就可以向上提手柄，在订针退出的同时，装订线会跟着锁紧，再向顺时针方向松开压脚手轮，就可以完成一针装订，重复以上程序就可以了。
梳式装订机方法

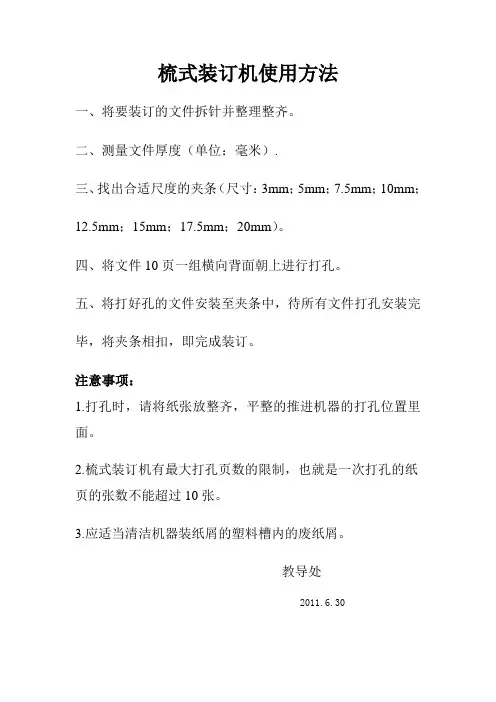

梳式装订机使用方法
一、将要装订的文件拆针并整理整齐。
二、测量文件厚度（单位：毫米）.
三、找出合适尺度的夹条（尺寸：3mm；5mm；7.5mm；10mm；
12.5mm；15mm；17.5mm；20mm）。
四、将文件10页一组横向背面朝上进行打孔。
五、将打好孔的文件安装至夹条中，待所有文件打孔安装完
毕，将夹条相扣，即完成装订。
注意事项：
1.打孔时，请将纸张放整齐，平整的推进机器的打孔位置里面。
2.梳式装订机有最大打孔页数的限制，也就是一次打孔的纸页的张数不能超过10张。
3.应适当清洁机器装纸屑的塑料槽内的废纸屑。
教导处
2011.6.30。
装订机的维护与保养及故障排除资料
2019/8/23
草莓手工屋
4
热熔式装订机的常见故障及其排除方法
1。装订质量差而且有掉页现象发生 处理方法： ① 所装订的文页数量是否超过了封套的最大容量。 ② 装订前，文页是否沿封脊处墩齐。 ③ 是否未进行冷却操作，或在冷却时只是将文本平放在台面上。
2。不能挂住胶圈（问是回缩） ① 可能原因是：机器的阴尼螺丝松动。 ② 处理方法是：打开机器，在两端稳中有降有一个阴尼螺丝，拧紧即可。
装订机的维护与保养
装订机常见故障的处理
~~~~~常用办公设备的使用与维护~~~~~
草莓手工屋
热熔式装订机的维护与保养
① 避免将整机放在阳光直射及光线强烈的位置。 ② 装订张数不要超过热胶封套的容量。 ③ 加热槽中禁止放入其他异物。
④ 选用既美观又牢固的热熔式封套，不要使用封脊为塑料材料制作的封套进行 装订。
草莓手工屋
8
梳式装订机的常见故障及其排除方法
1。不能打孔 ① 可能原因：纸屑盒装满碎纸。 ② 处理方法：清理纸屑盒或送保修部门。
2。打孔后取不出纸 ① 可能原因：压刀板没有完全拉起刀片。 ② 处理方法：重新将手柄 压下再迅速抬起，使压刀板在弹簧拉力和惯性作用下
将刀原因：因为刀具是由21把独立钢刀组合而成，所以刀具特别容易在使用
⑤ 装订槽中禁止有异物进入，当不慎有异物掉入时，取出前须关闭电源。 ⑥ 发热板禁止用于对其他物体加热。
⑦ 要保持装订槽的清洁，防止任何液体的溅入。 ⑧ 不要用手拨动加紧推动板。 ⑨ 当非连续装订使用后请关闭电源。
2019/8/23
草莓手工屋
2
梳式装订机的维护与保养
① 切勿将金属插入入纸口内。 ② 在装订机时要保持装订机的平稳。 ③ 装订机不用时应水平放置，切勿将其倒放。 ④ 要经常清理纸屑盒。 ⑤ 不要把胶环拉得太长或太频繁。 ⑥ 选用符合要求的胶圈规格，以免影响装订质量 ⑦ 保持装订机清洁干燥，避免受潮。
打孔装订机开环装置的正确使用与维修
上海名优办公设备有限公司打孔装订机胶圈开环装置的正确使用与维修胶圈打孔装订机分为打孔和装订两步完成，可替代传统的两孔打孔机和两孔夹装订方式或绳索装订方式。
一、打孔装置1、打孔装置功能介绍打孔具备孔边距宽窄调节功能，使用时应根据需要装订的文件厚度来选择所需的孔间距。
孔边距分为窄边2.5mm，宽边4mm两个规格2.5mm孔边距一般适用于直径为6-12mm的胶环，可装订100页以下的文件4.0mm孔边距一般适用于直径为14-51mm的胶环，可装订100页以上500页以下的文件2、使用方法打孔时将文件整理整齐，平整放入打孔机的入纸口，左侧紧靠打孔机的纸定位装置以免错位。
注意：一般打孔机纸定位有A4 size和letter size两个调节，使用时应根据被打孔纸张规格来确定纸定位的位置。
3、故障分析⑴打孔时文件放不到位故障原因：超过入纸口最大如纸张数解决方法：参照使用说明书放入适合的张数⑵孔边距不在同一直线故障原因：入纸口持有纸屑堆积或未放置到位解决方法：清除入纸口处堆积纸屑，将文件放置到位二、开环装置1、开环装置功能介绍打孔机开环装置有挡环部分和拉环部分、手柄组成。
拉环部分由自锁功能，无论拉开到任何部位取消外力是装置都不应该自动弹回。
2、使用方法拉环时先将胶环开口端向上放入挡环架后部，以左侧挡环架的第一个梳齿对齐为基准。
为保证胶环的左右两端被均匀拉开，开环时可以用右手按住胶环中间部分，以便于钩头部位和环扣部位接触。
拉开时用力要适中，均匀拉开大约以胶圈直径的2/3为适宜，以便于打好孔的文件顺利放入。
3、故障分析⑴拉环时不能拉开故障分析：胶环放置错误装置卡住解决方法：将胶环开口端向上放入挡环架（1）拉钩条的钩头端要与挡环架右侧平齐，不允许露出挡环架右侧边缘（2）调节拉钩条位置后将1导向块位置放证于墙板的槽内，锁紧螺丝⑵拉环时左右不能同步拉开故障分析：拉钩钩头没有完全和钩头接触拉钩装置部分一端齿轮脱落解决方法：重新放入胶环确保钩头与胶环完全接触齿轮脱落解决方法见以下图示调节定向块，将左右两侧的横齿轮与拉钩条的齿轮槽为对以上为打孔装订机使用常见问题及解决方案为提高打孔装订机的使用寿命及效率请参照使用方法正确使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梳
式
打
孔
装
订
机
拆
卸
安
装
维
修
方
法
二〇一五年十二月
目 录
一、梳式打孔装订机安装 (2)
二、梳式打孔装订机拆卸 (7)
三、梳式打孔装订机维修 (8)
一、 梳式打孔装订机安装
1、将调节打孔宽度的限制装置固定在基座上。
本款暂时固定两边的两颗。
2、将打孔机主要部分置于基座上，固定打孔宽度调节限制装置中间部位。
3、将打孔机主要部分固定在基座上。
此款共四颗螺丝，需先固定送纸方向的两颗，再固定背后两颗。
4、安装刀片，挂刀片弹簧，然后拧紧弹簧受力点螺丝。
5、盖上上部外壳，底部螺丝拧紧，安装纸屑盒。
盖上部外壳时技巧是“暴力”和姿势结
合，刚柔相济。
安装省力臂后，安装过程就大功告成了。
二、梳式打孔装订机拆卸
梳式打孔装订机拆卸方法与安装方法相反，拆卸上部外壳需“暴力”和姿势结合，刚柔
相济，说一说就懂的。
三、梳式打孔装订机维修
目前只遇到送纸送不到位，装订孔位置不足5毫米，这是里面粘了胶水，有纸屑等杂物挡住。
清理完毕即可。
