开关电源维修技巧
开关电源工作原理及维修技巧
开关电源工作原理及维修技巧开关电源是现代电子设备中广泛应用的一种电源供应方式。
它以其高效、稳定、可靠的优点，被广泛应用在通信、计算机、工控等领域。
本文将介绍开关电源的工作原理，并分享一些常见故障的维修技巧。
一、开关电源的工作原理开关电源的工作原理基于开关管的开关动作。
它通过将输入直流电压经过变压器降压、整流滤波后得到直流电源，再通过开关管的开关动作进行调节和控制，最终输出稳定的直流电压。
以下是开关电源的工作原理流程：1. 输入电压调整：开关电源通过输入电路接收来自电网的交流电压，并通过变压器将其降压转换为适合电源内部使用的直流电压。
2. 整流滤波：经过变压器的降压，得到的直流电压仍然存在波动和纹波。
开关电源通过整流电路，将交流电压转换为直流电压，并通过滤波电路去除纹波，从而得到稳定的直流电源。
3. 电压变换：开关电源中的开关管负责对电源输出电压进行调节和控制。
当需要增加输出电压时，开关管关闭，此时磁场储能在变压器中。
而当需要降低输出电压时，开关管打开，此时磁场释放能量，通过变压器将电压降低到所需的输出电压。
4. 输出稳定：开关管通过调节开关动作的频率和占空比，控制输出电压的稳定性。
通过负反馈控制，开关电源可以实现对输出电压的精确控制，从而确保工作在设定的电压范围内。
二、开关电源的常见故障及维修技巧尽管开关电源在工作上具有高效、稳定的特点，但由于工作环境、负载变化等原因，仍然可能出现各种故障。
下面是一些常见的开关电源故障及相应的维修技巧：1. 输出电压异常当开关电源输出电压异常，例如过高或过低，可能是由于电源输出端电容损坏、电感元件损坏或者控制芯片故障导致。
此时，可通过测量输出电压、检查元件损坏情况来确诊故障点，并进行相应的更换或修复。
2. 整流滤波故障整流滤波电路是保证开关电源获得稳定直流电压的关键部分。
若出现纹波过大、输出电压波动较大等问题，可能是整流二极管或滤波电容损坏引起的。
在维修时，可通过测试电容容值，检测二极管正常工作情况，及时更换损坏元件。

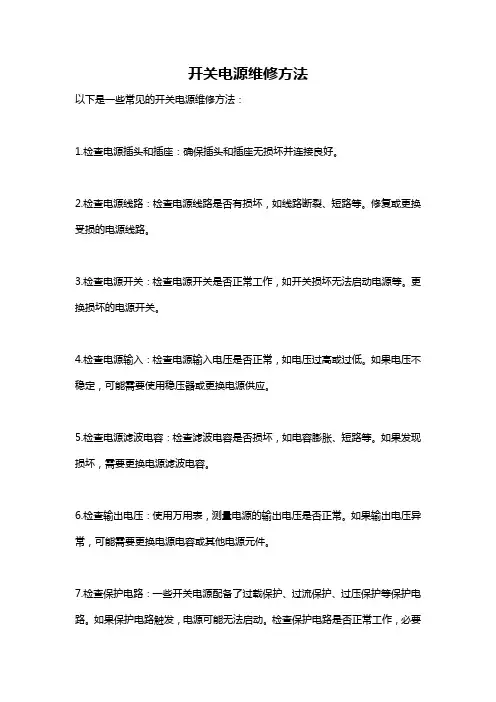

开关电源维修方法
开关电源维修方法
以下是一些常见的开关电源维修方法：
1.检查电源插头和插座：确保插头和插座无损坏并连接良好。
2.检查电源线路：检查电源线路是否有损坏，如线路断裂、短路等。
修复或更换受损的电源线路。
3.检查电源开关：检查电源开关是否正常工作，如开关损坏无法启动电源等。
更换损坏的电源开关。
4.检查电源输入：检查电源输入电压是否正常，如电压过高或过低。
如果电压不稳定，可能需要使用稳压器或更换电源供应。
5.检查电源滤波电容：检查滤波电容是否损坏，如电容膨胀、短路等。
如果发现损坏，需要更换电源滤波电容。
6.检查输出电压：使用万用表，测量电源的输出电压是否正常。
如果输出电压异常，可能需要更换电源电容或其他电源元件。
7.检查保护电路：一些开关电源配备了过载保护、过流保护、过压保护等保护电路。
如果保护电路触发，电源可能无法启动。
检查保护电路是否正常工作，必要
时更换保护元件。
8.检查散热系统：检查散热器和风扇是否正常工作。
如果散热系统失效，电源可能无法正常工作。
清洁或更换散热系统。
请注意，开关电源维修需要一定的专业知识和技能。
如果您不确定如何进行维修，请寻求专业人士的帮助。
开关电源故障检修方法
开关电源故障检修方法
开关电源是广泛应用于各种电子设备和电子巨头的电源，由于其高效、稳定性强、小巧、轻便、经济实用等优点，被广泛使用，但是开关电源也
同样存在着一些故障，如何检修开关电源中出现的故障呢？以下是开关电
源故障检修方法：
一、开关电源不工作或工作异常。
1.首先检查是否插头和插座连接正常，并试着更换插头是否正常。
2.检查开关电源内部的保险丝。
3.检查输入电压。
4.检查变压器的绝缘是否良好。
5.检查电子元件，检查还可能是器件损坏、泄漏、短路等问题。
二、开关电源输出电压不稳定。
1.检查输出负载是否过重，如果过重则会导致输出电压不稳定的问题。
2.检查输出电压的电压调节器。
3.检查开关电源内部的组件，例如开关电源电容，如果电解电容已经
老化则会导致电容损坏。
三、开关电源温度过高。
1.首先检查散热器的风扇是否正常工作。
2.检查散热器的面积是否足够。
3.检查散热器的散热效果是否良好。
总之，以上列出的是开关电源故障检修的方法，有些故障只需要简单的修理即可解决问题，而有些问题则需要进行更深入的检查和分析。
在检修开关电源时，需要密切注意安全操作，如果您没有相关的电子经验和知识，最好找到专业的电气工程师进行检修，避免不必要的风险。
开关电源电路图与维修技巧
开关电源电路图与维修技巧开关电源是利用现代电力电子技术，掌握开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源。
开关电源的进展与应用在节省能源、节省资源及爱护环境方面都具有重要的意义。
下面我们就来看看开关电源电路图与修理技巧。
开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM掌握器电路、输出整流滤波电路组成。
帮助电路有输入过欠压爱护电路、输出过欠压爱护电路、输出过流爱护电路、输出短路爱护电路等。
开关电源的修理可分为两步进行：1、断电状况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观看电源的内部状况，假如发觉电源的PCB板上有烧焦处或元件裂开，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。
假如是开关电源不起振或开关管开路引起的故障，则大多数状况下，高压滤波电容两端的电压未泄放悼，用万用表测量AC电源线两端的正反向电阻及电容器充电状况，电阻值不应过低，否则电源内部可能存在短路。
电容器应能充放电。
脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摇摆，最终指示的应为该路的泄放电阻的阻值。
2、加电检测通电后观看电源是否有烧保险及个别元件冒烟等现象，若有要准时切断供电进行检修。
测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。
测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，爱护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。
假如电源启动一下就停止，则该电源处于爱护状态下，可直接测量PWM芯片爱护输入脚的电压，假如电压超出规定值，则说明电源处于爱护状态下，应重点检查产生爱护的缘由。
总之，开关电源电路有易有难，功率有大有小，输出电压多种多样。
开关电源的常见故障分析及维修
如果测量值比正常值高出IV以上，说明输出电压过高。我们应着重检查取样电阻是否变值或损坏，精密稳压放大器(TL431)或光耦合器（PC817）性能不良，变质或损坏；
2.输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。
3.开关功率管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。
4.开关功率管的源极（S极），通常接一个阻值很小，但功率很大的电阻，作为过流保护检测电阻，此电阻的阻值一般在0.2到0.8之间。此电阻如变值或开焊，接触不良也会造成输出电压过低的故障。
因在日常生活使用中，不可避免的重摔或重幢，使高频变压器的铁芯损坏。使高频变压器的磁通量，磁感应强度，以及磁路等都会受到很大的影响，造成传输的效率，能量将会大打折扣。
由于高频变压器为了减小涡流，增大高频交流电的传输效率，它的铁芯是用软磁铁氧体制作而成的。这种磁性材料具有高的导磁率，但质脆，易碎。
因此它的损坏率也是很高的。因此在维修时千万不要忘了检查此处，以免走弯路。除此之外还有可能就是输出滤波电容容量降低，甚至失容或开焊，虚接；
其中精密稳压放大器(TL431)极易损坏，我们可用下述方法对精密稳压放大器(TL431)作出好坏的判别：
将TL431的参考端(Ref)与它的阴极（Cathode）相连，串10k的电阻，接入5V电压，若阳极（Anode）与阴极之间为2.5V，并且等待片刻还仍然为2.5V，则为好管，否则为坏管。
六．有直流电压输出，但输出直流电压过低
一． 保险丝熔断
一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。

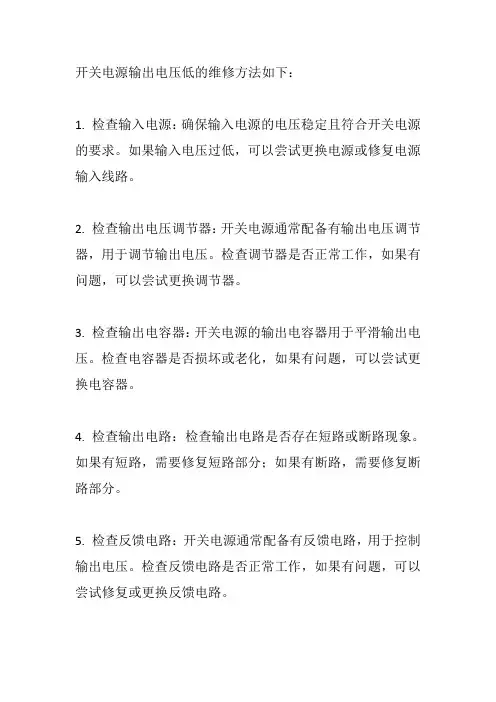

开关电源输出电压低维修方法
开关电源输出电压低的维修方法如下：
1. 检查输入电源：确保输入电源的电压稳定且符合开关电源的要求。
如果输入电压过低，可以尝试更换电源或修复电源输入线路。
2. 检查输出电压调节器：开关电源通常配备有输出电压调节器，用于调节输出电压。
检查调节器是否正常工作，如果有问题，可以尝试更换调节器。
3. 检查输出电容器：开关电源的输出电容器用于平滑输出电压。
检查电容器是否损坏或老化，如果有问题，可以尝试更换电容器。
4. 检查输出电路：检查输出电路是否存在短路或断路现象。
如果有短路，需要修复短路部分；如果有断路，需要修复断路部分。
5. 检查反馈电路：开关电源通常配备有反馈电路，用于控制输出电压。
检查反馈电路是否正常工作，如果有问题，可以尝试修复或更换反馈电路。
6. 检查开关管和变压器：开关电源的核心部件是开关管和变压器。
检查开关管和变压器是否正常工作，如果有问题，可以尝试修复或更换这些部件。
如果以上方法都无法解决问题，建议将开关电源送修或咨询专业维修人员。
开关电源维修方法步骤
开关电源维修方法步骤
维修开关电源的方法步骤如下：
1. 断开电源：首先，将电源插头从插座拔出，确保电源完全断开。
2. 安全措施：确保自己的安全，佩戴绝缘手套，并确保工作空间和周围环境没有电流泄漏的危险。
3. 确定故障：使用万用表或示波器测量电源输出电压，以确定故障的具体位置。
4. 检查输入电压：使用万用表测量电源输入端的电压，确保输入电压符合电源的额定电压范围。
5. 检查输入电源线路：检查电源线路是否有损坏或短路等问题，并修复或更换损坏的线路。
6. 检查开关元件：打开电源外壳，检查开关电源内部的开关元件，如电容器、电感器、二极管等，确保它们没有受损或短路。
7. 更换故障元件：如果检查到任何故障元件，应将其更换为新的元件。
8. 组装电源：确保所有元件正确安装，紧固电源外壳，并插上电源插头。
9. 测试：将电源重新插入插座，并使用万用表或示波器测量输出电压，确保电源正常工作。
10. 完成维修：如果电源能够正常工作，则维修完成。
但如果问题仍然存在，建议寻求专业维修人员的帮助。
开关电源坏了怎么维修？开关电源维修步骤和技巧
开关电源坏了怎么维修？开关电源维修步骤和技巧开关电源电路的故障诊断与维修也越来越重要，这里简单介绍一下维修过程和注意事项。
（1）修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
（2）第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
（3）然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
（4）在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 开关电源的检修技巧
开关电源中保险熔断的直接原因:开关管\电源厚模块\整流二极管击穿\100uf/400v大电容击穿漏电,消磁电阻内部碎裂.
开关电源各输出端始终无电压输出的最常见原因:交流220v整流滤波电路中的保险电阻开路;
开关管基极到100uf/400v大滤波电容正极之间的电阻开路.
开关电源只在开机瞬间有小电压输出的常见原因:行输出管击穿,开关电源中开关变压器一左的
2.2uf~100uf电解电容失效`漏电
开关电源输出电压低的最常见原因:行输出变压器局部短路`脉宽调制电路中的三极管和二极管击穿`漏电`光耦合器件中的三极管漏电等.
造成光栅与图象S扭曲和有两条垂直方向移动黑带的原因:100UF?400V大滤波电容失效和容量下降.
造成光栅局部有彩斑的和图象局部彩色不对的原因:是开关电源交流220V输入电路中的消兹电阻开路.
开关电源无输出的检修技巧
1开关电源始终无电压输出的原因
开关电源始终无电压输出是指开关电源各输出端,在按电源开关开机后始终为0V,这种情况是由于开关电源未产生震荡所致.进一步证实的方法是测开关电源100UF/400V电容关机后的电压,若300V之后慢慢下降,则说明开关电源未产生振荡.开关电源未产生振荡的原因有:
(1)开关管集电极未得到足够的工作电压
(2)开关管基极未得到启动电压和相关电路漏电
(3)开关管正反馈元件失效
2判断故障的方法和步骤
检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位,具体方法是测开关管集电极,基极电压,可能有以下几种情况:
(1)开关管集电极电压为0V和低于市电1.4倍,开关管没有正常的工作电压,如果有1.4倍的
电压,说明开关管集电极具备了正常的工作电压,说明AC220V及整流滤波电路工作正常.
(2)开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启
动(导通)电压,或基极与发射极之间相关元件击穿,应对启动电路和开关管发射极及相关
元件进行检查,若电压为0.6~0.7(包括开几瞬间),说明启动电路和开关管发射极元件正常,
若在0.7V以上说明启动电路正常,但开关管发射结或其元件断路或阻值变大.
(3)开关管具备导通条件:开关管基极电压为0.6~0.7V,集电极电压大于250V,说明开关管具
备了工作条件,故障在正反馈电路,包括正反馈电阻,电容,续流二极管及开关变压器正反
馈绕组及其之间的连接应制板.
开关电源瞬间有电压出检修技巧
1瞬间电压输出故障原因
这种故障在按下启动开关的瞬间,开关电源某个或各个输出端电压有一个小的电压输出,然后降为0V,这种情况说明开关电源在加电的初始产生了振荡,但后由于过压,过流保护引起停振,或开关机接口电路加电初始为开机状态,但随CPU清零的结束而转入待机状态,引发这种情况的原因有:
(1)开关电源因故输出电压比标准值高10V而引起过压保护
(2)负载过流引起保护动作
(3)保护电路自身的误动作
(4)遥控系统因故执行待机指令
2
2判断故障方法与步骤
（1）假负载法
（2）测量保护元件是否击穿
（3）断开法
（4）降压法
3各功能电路的检测方法
通过上述方法判断故障在开关电源的哪个部分后，对各个部分的检查方法如下：
（1）对脉宽调制电路和正反馈电路的检查。
对正反馈电路中的电解电容直接更换
目前开关电源的正反馈电路中的振荡电容有两种，一是0。
016UF 0。
039UF胆电容，其故障率很低，检修这种电容可以排除，另一种是10UF左右的电解电容，故障率使用数年后有可能，检修时直接更换此电容，
（2）更换脉宽调制电路工作电压形成中的电解电容
在手中无交流调压器的情况下，对于过压保护故障，为了安全起见可先更换脉宽调制电路工作电压形成电路中的易损件，即滤波电容（几微法到100UF不等的电解电容），看开关电源是否恢复正常。
1开关电源输出电压低的原因
（1）220V交流电压输入电路和整流滤波电路对开关管提供的工作电压不够，超出脉宽调制电路的控制范围。
（2）负载电路存在过流引起开关电源负载加重而导致输出电压下降。
（3）开/关机接口电路处于待机状态，令开关电源工作于低频振荡状态其输出电压为待机状态下的度数。
此类故障仅应于无预备电源，CPU预备状态下的工作电压由开关电源提供的机型。
（4）开/关机接口电路末端因故工作于开机或待机之间的状态，从而导致开关电源工作于待机与开机状态之间的工作频率，造成开关电源输出电压高于待机值，低于开机值。
（5）保护电路端因故障工作于导通状态，使电源进入弱振窄脉冲供电，引起开关电源输出电压下降。
（6）整流输出电路中的二极管和滤波电容，限流电阻损坏引起输出电压变低。
（7）脉宽调制电路有问题，不能对开关电源输出电压的变化做出正切的响应，对电源开关管基极电压调整方向大小不对，从而造成开关电源输出电压低。
（8）正反馈电路中的正反馈电阻变大，放电二极管性能变差，正反馈量不足，导致振荡周期变长。
振荡频率下降，从而引起开关电源输出电压低。
（9）它激式开关电源因未得到行逆成而工作低于低频状态，造成输出电压低。
2判断故障方法与步骤
（1）测行输出管集电极电压判断故障
（2）测开关电源各个输出端电压判断故障。
（3）输出电压下降比列大，有的输出电压下降比列小。
1影响开关电源输出电压高的原因
（1）对局有倍压整流的机型，在市电正常的情况下错误工作于倍压整流状态（只使用于部分新型遥控彩色电视机）
（2）脉宽调制电路问题
（3）振荡电容容量下降。
（4）主负载（行扫描电路）未工作造成开关电源负载变轻引起输出电压升高。
