耳机功率放大课程设计
1 设计任务描述1.1设计题目：耳机功率放大电路1.2 设计要求1.2.1 设计目的（1）掌握低频功放的构成、原理与设计方法；（2）熟悉模拟元件的选择、使用方法。
1.2.2 基本要求（1）最大输出功率>50mW，能驱动32-200Ω的耳机（2）在20-20000Hz频率范围内音质优秀，信号失真度THD<1%；（3）电压放大信号3-5。
1.2.3 发挥部分（1）输出功率可调节；（2）220V交流电源供电。
2 设计思路根据此次课程设计的要求，通过自上而下的设计思路，我设计的功放基本电路由两个部分组成，分别是直流稳压电源、功率放大器放大倍数可调。
由不同型号的功率放大器、稳压器、电容、电阻、以及滑动变阻器组成。
根据基本要求内容，（1）首先为了最大输出功率>50mW能驱动32-200Ω的耳机，所以直流电压选择12V：（2）因为放大倍数在三到五倍所以采用运算放大器来达到要求。
另外，发挥部分设计的两个内容。
（1）为了将220V交流电压转换成12V直流电压，设计了整流电路。
首先采用变压器，把220V的电压降低，再次通过整流电路把交流电压变成直流电压，滤波电路把电压稳定，最后通过整流把电压稳定在12V；（2）为了使输出功率可调，所以在运算放大器使其放大倍数可调，所以使用了一个滑动变阻气使其放大倍数可调。
3 设计方框图×4 各部分电路设计及参数计算4.1各部分电路设计4.1.1直流稳压电源图4.1.1直流稳压电源电路直流稳压电源电路设计方法图中V1为电源变压器，它的作用是将交流电压变成整流电路要求的的交流电压，四只整流二极管接成电桥的形式，故有桥式整流电路之称。
电容C1周而复始的进行充放电，达到滤波的作用。
电路中C3，C4用来实现频率补偿，防止稳压器产生自激振荡和抑制电路引入的高频干扰，C5是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。
4.1.2集成运算放大电路图4.1.3设计方法：输入信号电压加到运放的同向输入端，输出电压通过R4，R15，R3的分压作用，作用于反相输入端“-”。
由于要求放大倍数可调，所以在此加一个滑动变阻器，来满足题目的要求;同时通过滑动变阻器可调，从而改变了输出端的功率，功率的大小直接影响了耳机放出的音量的大小，这样就满足了发挥部分的要求。
4.2各部分参数计算4.2.1直流稳压源的参数计算最大输出功率为：又因为mW P om 50≥所以选择V V CC 12=4.2.2运算放大器的参数计算运算放大器的放大增益为：513234≤++=≤R R R A fl omR Vcc P 281*=5 工作过程分析5.1直流稳压的产生电路中采用的是理想变压器，桥式整流二极管，LM7812KC 稳压器。
变压器的作用是将交流电压变成整流电路要求的交流电压，通过LM7812KC 稳压，到达实验所需的电压。
为了使输出电压能到达要求，通过2)5~3(T C R l 来确定滤波电容的大小，电路中靠近引脚处接入电容3C ,4C 用来实现频率补偿，防止稳压器产生高频自激振荡和抑制电路引入的高频干扰，是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。
为了检验是否达到所需要的直流电压，利用Multism 仿真软件进行测试，经反复测试调节，最终选取3C ,4C ,5C 的电容值为330nF,100nF,10000nF 。
经示波器和万用表测量输入信号输出信号波形和输出电压如图所示：图5.1直流稳压输入和输出波形5C图5.2直流电源电压5.2功率放大电路电路中选用的是LM324系列集成块，LM324是四运放集成电路，它采用14脚双列直插塑料封装。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
由于LM324四运放电路具有电源电压范围宽，静态功耗小，也可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
由于题目要求输出功率可调，所以在反馈环中除了一个阻值不变的固定电阻以外，有加了一个阻值可调的滑动变阻器，一满足输出功率可调。
根据题目要求，经过多次反复仿真，最终选择2R ,3R 阻值为1K,2K 。
滑动变阻器的最大阻值为2K,用示波器可测得图形如下由于放大倍数的衰减，所以在输出与功率输入处加一个负反馈，以满足放大倍数的需要。
为了检验其功率放大是否能达到要求，利用Multism 软件多次进行仿真，进行参数的调试，最终选择1R ,2R 的阻值为。
用功率表和示波器测量如图所图5.3功率放大输出与输入信号图5.4输出功率图5.5信号失真度6 元器件清单数量描述参考标识1 AC_POWER, 220 Vrms 50 Hz 0°V21 CAPACITOR, 4.7uF C11 CAPACITOR, 330nF C31 CAPACITOR, 100nF C41 CAPACITOR, 10uF C51 VOLTAGE_CONTROLLED_VOLTAGE_SOURCE, 1V/VV11 POWER_SOURCES, GROUND 01 AC_POWER, 10 Vrms 50 Hz 0°V32 RESISTOR, 1kΩR3, R2 1 RESISTOR, 2kΩR41 POTENTIOMETER, 2kΩR151 RESISTOR, 10kΩR11 RESISTOR, 150ΩR61 FWB, MDA990-3 D11 OPAMP, LM324J U21 VOLTAGE_REGULATOR,LM7812KCU17 主要元器件介绍7.1 交流电源的介绍每一个交流电源都可以用图1所示的符号来表示，它有两个引脚，其中一个是接地的，另外一个接输出信号端，同时它可以通过改变参数来设定所需要的电源信号。
图7.1 交流电源符号电源的详细报告热敏电阻连接：: 0.00热敏电阻状况：: 0.00功耗: 0.00降值拐点：: 0.00最低工作温度: 0.00最高工作温度: 0.00静电放电：: 0.00引脚信息:逻辑物理的单元类型 ERC 状态引脚交换组门交换组1 GRP:A A:I/O 包括2 GRP:A A:I/O 包括7.2变压器的介绍图7.2变压器的符号引脚信息:逻辑物理的单元类型ERC 状态引脚交换组门交换组1 GRP:A A:I/O 包括2 GRP:A A:I/O 包括3 GRP:A A:I/O 包括4 GRP:A A:I/O 包括MDA990-3详细数据清单描述： Vrrm=200.00： Irrm=500.00：Vfm@if=*************： trr=： Package=CASE309A-03热敏电阻连接： 6.05热敏电阻状况： 0.00功耗： 0.00降值拐点： 55.00最低工作温度： -65.00最高工作温度： 175.00静电放电： 0.007.3桥式整流管的介绍图7.3.1整流管符号图 7.3.2整流管封装图引脚信息:逻辑物理的单元类型ERC 状态引脚交换组门交换组V+ 1 GRP:A A:I/O 包括AC1 2 GRP:A A:I/O 包括AC2 3 GRP:A A:I/O 包括V- 4 GRP:A A:I/O 包括7.4稳压器介绍本次课程设计采用的是三端集成稳压器。
稳压器的三端分别是输入端、输出端和公共引出端。
图7.4.2稳压器的封装图7.4.1稳压器的符号LM7812KC详细数据清单描述： Iout=1.5： Vout=12.0： Pd=2.8： Package=TO-3(KC)热敏电阻连接： 35.00热敏电阻状况： 4.00功耗： 2.80降值拐点： 0.00最低工作温度： 0.00最高工作温度： 70.00静电放电： 0.00引脚信息:逻辑物理的单元类型ERC 状态引脚交换组门交换组IN 1 GRP:A A:INPUT 包括GND 2 GRP:A A:PWR 包括OUT 3 GRP:A A:GOD 包括7.5 集成运放LM324J每一组运算放大器可用图7.4.1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图7.4.2。
图7.5.1图7.5.2LM324N集成块详细报告热敏电阻连接：: 88.00热敏电阻状况：: 0.00功耗: 1.26降值拐点：: 0.00最低工作温度: 0.00最高工作温度: 70.00静电放电：: 250.007.6桥式整流管MDA990-3详细数据清单描述： Vrrm=200.00： Irrm=500.00：Vfm@if=*************： trr=： Package=CASE309A-03 热敏电阻连接： 6.05热敏电阻状况： 0.00功耗： 0.00降值拐点： 55.00最低工作温度： -65.00最高工作温度： 175.00静电放电： 0.00图7.6.1整流管符号图7.6.2整流管封装图引脚信息:逻辑物理的单元类型ERC 状态引脚交换组门交换组 V+ 1 GRP:A A:I/O 包括AC1 2 GRP:A A:I/O 包括AC2 3 GRP:A A:I/O 包括V- 4 GRP:A A:I/O 包括小结通过这短暂一周的学习,让我学习到了有关功率放大电路方面的很多知识，使我在一周的课程学习后更加深刻意思到自己所学专业的实用性，同时也认识到了自己所学专业的重要性和趣味性。
在这次课程设计中我主要以书上所学的内容为基础，通过查阅课外的知识为辅助来完成本设计要求的内容，达到了自主学习的目的。
通过这一周的学习和努力，让我认识到自身的很多不足之处，例如，选完课题之后我不知道主动联系所学知识一味的想从网络上寻求答案，盲目中浪费了很长时间；在克服了许多学习困难后我深深认识到自己不论是在知识储备还是学习能力方面还存在很多不足，基础知识还很薄弱，实践经验比较缺乏，动手能力也有待提高，理论联系实际的能力仍急需提高。
在此，也给自己一个小小的警告，不能为了应付考试而学习。
在整个过程中，我也曾想过放弃自己的设计，认为直接抄往届的就行，但是我不想这样做。
因为我知道，只要有付出就会有收获。
因此我就重新把模拟电子技术基础这本书相关功率放大的只是重新复习了一下，看完之后我就感觉这次的耳机功率放大电路没有想象中的那么难，只是对所学的知识加以应用到实际中。
当自己设计的东西得到老师的认可之后，那种喜悦之情溢于言表,让我更加坚信美好的人生就是在不断的劳动后才得以进步。
对我而言,这次的课程设计是一种很好的锻炼，它让我进一步将理论知识运用到实际当中，尤其是仿真软件的利用非常具有真实感；让我在获得了宝贵知识的同时也获得了精神上的满足；让我体会了学无海无涯苦做舟的道理。
lm386音频功率放大器课程设计
lm386音频功率放大器课程设计一、课程目标知识目标：1. 学生能理解lm386音频功率放大器的基本工作原理，掌握其电路组成和功能。
2. 学生能掌握lm386音频功率放大器的关键参数，如放大倍数、输入阻抗、输出阻抗等。
3. 学生能了解音频信号处理的基本概念，如音频信号的幅度、频率、失真等。
技能目标：1. 学生能够独立完成lm386音频功率放大器的电路搭建，并进行调试。
2. 学生能够运用所学知识，分析并解决电路中可能出现的问题，如噪声、失真等。
3. 学生能够利用测量工具，对lm386音频功率放大器的性能进行评估。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，提高学习积极性，树立科技创新意识。
2. 学生通过实践活动，培养动手能力、团队协作能力和解决问题的能力。
3. 学生能够关注电子技术的发展，了解其在实际生活中的应用，增强社会责任感。
本课程针对高年级电子技术相关专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。
在教学过程中，将目标分解为具体的学习成果，以便于后续的教学设计和评估。
通过本课程的学习，使学生不仅掌握lm386音频功率放大器的相关知识，还能提高实践操作能力和科技创新意识，为培养电子技术领域的人才奠定基础。
二、教学内容本章节教学内容主要包括以下三个方面：1. lm386音频功率放大器原理- 介绍lm386芯片的基本结构、工作原理及特点。
- 分析lm386电路的组成，包括输入级、放大级和输出级。
2. lm386音频功率放大器电路设计与搭建- 讲解电路设计原理，包括放大倍数的计算、外围元件的选择等。
- 引导学生根据设计要求，动手搭建lm386音频功率放大器电路。
- 教材章节：第三章第三节“音频功率放大器的设计与制作”。
3. lm386音频功率放大器性能测试与优化- 介绍性能测试方法，如放大倍数、频率响应、失真等。
- 指导学生运用测量工具进行性能测试，分析测试数据。
- 讨论优化电路性能的方法，如滤波、阻抗匹配等。
高保真音频功率放大器课程设计
高保真音频功率放大器课程设计一、设计任务音频放大器的目的是以要求的音量和功率水平在发声输出元件上重新产生真实、高效和低失真的输入音频信号。
音频频率范围约为20 Hz～20 kHz，因此放大器必须在此频率范围内具有良好的频率响应。
音频功率放大器的主要作用是向负载提供功率，要求输出功率尽可能大，效率尽可能高。
非线性失真尽可能小。
音频功率放大器的特点：1. 输出功率足够大；为获得足够大的输出功率，功放管的电压和电流变化范围应很大。
2. 效率要高；功率放大器的效率是指负载上得到的信号功率与电源供给的直流功率之比。
3. 非线性失真要小；功率放大器是在大信号状态下工作，电压、电流摆动幅度很大，极易超出管子特性曲线的线性范围而进入非线性区，造成输出波形的非线性失真，因此，功率放大器比小信号的电压放大器的非线性失真问题严重。
根据框图设计出高保真音频功率放大器。
高保真音频功率放大器设计框图二、设计要求A要求了解集成功率放大器内部电路工作原理，掌握其外围电路的设计与主要性能参数的测试方法。
B要求掌握音频功率放大器的设计方法与小型电子线路系统的装调技术。
三、主要技术指标根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL、BTL电路。
完成对高保真音频功率放大器的设计、装配与调试。
A输出功率10W频率响应20-20KHZ效率>60失真度<0.5%B选择电路方案，完成对确定方案电路的设计。
计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。
（用PSPICE、EWB软件完成仿真）C安装调试并按规定格式完成课程设计报告书D自制电源。
音频功率放大器课程设计
梧州学院课程设计论文课程名称模拟电子技术 .论文题目音频功率放大器设计.系别电子信息工程系 .专业电子信息工程 .班级电本一班 . 学号 201301902100 .学生姓名聪明的小强 .指导教师 xxxx .完成时间 2014 年 12 月目录第一章、系统原理分析与设计任务 (3)1.1功率放大器的基本原理 (3)1.2设计任务 (3)第二章、设计方案分析 (4)2.1 TDA2030简介 (5)2.2 主要单元电路 (6)2.3 所需元器件 (6)第三章、制作、调试过程与测量数据分析 (7)3.1制作、调试过程与测量数据分析 (8)3.2 作品展示 (9)3.3小结 (10)3.4参考文献 (10)第一章系统原理分析与设计任务1.1 功率放大器的基本原理利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。
经过不断的电流及电压放大，就完成了功率放大。
功率放大器，简称“功放”。
很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。
1.2 设计任务设计一个音频功率放大器，声音信号可直接由话筒或线路输入。
设计指标：（1）. 最大不失真输出功率：Po≥8W。
（2）. 额定负载电阻：R L=8Ω或4Ω。
（3）. 频带宽度：50HZ～20KHZ。
（4）. 非线性失真度：小于5％。
（5）. 具有音调控制功能第二章设计方案分析2.1 TDA2030简介TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
音频放大器课程设计
电子课程设计课程设计名称 : 电子课程设计课程设计题目 : 音频放大器设计学院名称：工学院班级：11级通信工程学号：201101030119姓名：陶媛指导教师：朱家兴2013年 8 月 25摘要进入21世纪以后，各种便携式的电子设备成为了电子设备的一种重要的发展趋势。
从作为通信工具的手机，到作为娱乐设备的MP3播放器，已经成为差不多人人具备的便携式电子设备。
在一些电子设备中，常常要求放大电路的输出级能够带动较重负载，因而要求放大电路具有较高的效率，能够根据负载的要求提供足够的输出功率。
本系统是基于三极管元件设计而成的一种音频放大器，由前置放大电路、带通滤波电路、混频电路、电源电路四部分构成。
前置放大电路主要由差分放大电路构成，外加恒流源提供偏置，抑制电路的温漂，提高共模增益比。
然后通过由一个二阶压控电压源高通滤波器和一个二阶压控电压源低通滤波器构成的带通滤波器，再接入一个混频电路（可加入背景音乐），最后通过电容耦合到功率放大电路中除去了直流对后级放大电路的影响。
混频电路由一个简单的加法器构成。
本次课程设计整个过程涉及到理论计算，电路板布局，焊接技术，电子仪器的使用等一系列知识要点。
本方案使用MIC驻级体话筒收集人说话的微弱信号，并由话筒变成电信号，经过音频放大电路的多级放大，最后由耳机插座X2输出，输出的信号由外接的耳机或扬声器发出声音关键字：电子设备声音信号电信号放大目录前言 (1)一、设计内容及要求 (2)二、系统组成及工作原理2.1 系统组成 (3)2.2 工作原理 (4)三、功率放大电路设计3.1 功率放大电路 (5)3.2 模块组成及工作原理 (5)四、系统调试4.1 实验与调试 (7)4.2 测试结果与分析 (7)结论 (8)参考文献 (9)前言科学技术是第一生产力。
以前的三次工业革命就使我们的社会发生了翻天覆地的变化，使我们由手工时代进入了现代的电器时代。
同时科技在国家的国防事业中发挥了重要的作用，只有科技发展了才能使一个国家变得强大，才能使一个名族变得富强。
课程设计-高保真音频功率放大器设计报告书
课程设计课程设计任务书学生姓名：专业班级：电子科学与技术0703指导教师：工作单位：信息工程学院题目: 高保真音频功率放大器的设计一、设计目的①根据设计要求，完成对高保真音频功率放大器的设计。
②进一步加强对Protel软件的应用和对模拟电子技术知识的理解。
二、设计内容和要求根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL或BTL电路。
完成对高保真音频功率放大器的设计、装配与调试。
① 输出功率10W/8Ω；频率响应20~20KHz；效率>60﹪；失真小。
选择电路方案，完成对确定方案电路的设计。
计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。
（选做：用PSPICE或EWB软件完成仿真）安装调试并按规定格式写出课程设计报告书。
三、初始条件可选元件：集成功放LA4100或LA4102；集成功放4430；集成功放TD2030；集成功放TDA2004、2009；集成功放TA7240AP（集成功放的选择应满足技术指标）。
电容、电阻、电位器若干；或自备元器件。
直流电源±12V，或自备电源。
可用仪器：示波器，万用表，毫伏表四、时间安排1、2009年1月4日集中，作课设具体实施计划与课程设计报告格式的要求说明。
2、2009年1月12日至2009年1月13日，查阅相关资料，学习电路的工作原理。
3、2009年1月13日至2009年1月14日，电路装配与调试。
4、2009年1月15日撰写课程设计报告书。
5、2009年1月16日课程设计成果及报告，同时进行答辩。
课设答疑地点：鉴主13楼电子科学与技术实验室。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (1)1设计内容及要求 (2)1.1 设计目的及主要任务 (2)1.1.1 设计目的 (2)1.1.2 设计任务及主要技术指标 (2)1.2 设计思想 (2)2 方案论证及整体电路工作原理 (3)2.1方案确定与论证 (3)2.2整体电路工作原理 (3)3电路单元模块设计 (4)3.1 电源电路的设计 (4)3.2 音频输入的设计 (4)3.3 集成功放的设计 (4)3.3.1 TEA2025B的OTL电路 (4)4器件选择及参数计算 (5)4.3 输入电容的选取 (5)4.3自举电容的选取 (5)4.3反馈电阻电容的选取 (5)4.4输出电容的计算 (6)4.5音频输出器的选取 (6)5电路安装与调试 (6)5.1 电路的安装 (6)5.2 电路的调试与数据测定 (6)5.2.1 输出电压的测定 (7)5.2.2 输出功率的计算 (7)5.2.3 电源供电功率的测定 (7)5.2.4 效率的计算 (7)5.2.5 输出电压波形图 (7)6 电路主要参数测定 (8)6.1 极限使用条件 (8)6.2典型工作点主要电参数 (8)6.3 波形参数 (9)7设计电路的特点及改进意见 (10)7.1 设计电路的特点 (10)7.2 电路改进意见 (10)8 元件列表 (10)9 心得体会 (11)参考文献 (11)摘要本文介绍了采用集成功放芯片TEA2025设计高保真音频功率放大器的原理与方法，阐述了集成芯片的比较选取，重点分析了TEA2025功放电路的结构，记录了其各项性能指标。

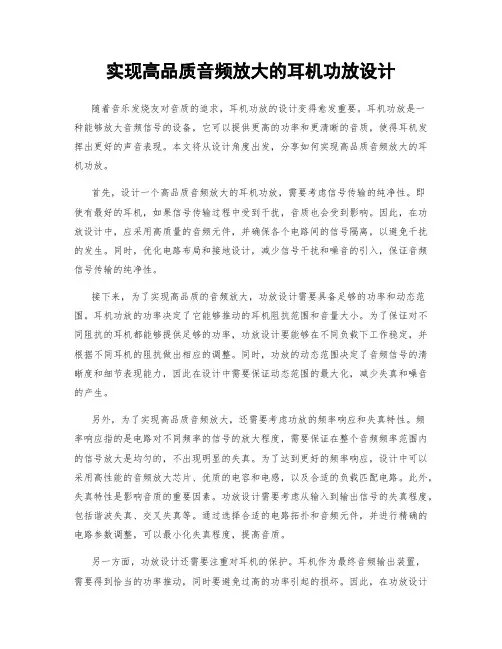

实现高品质音频放大的耳机功放设计
