BROCADE博科光纤交换机的配置手册
Brocade(博科)光纤交换机常用命令与zone配置
Version:查看firmware版本
Sfpshow查看sfp状态
Userconfig查看和配置登陆账号
Domainsshow查看交换机的domain信息
Zone的配置
Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离
e(博科)光纤交换机常用命令以及ZONE配置
创建Configurations.将创建的zone添加到配置中.
选用配置、存储配置
Switchshow查看交换机状态
Help
不带任何参数会列出所有交换机的命令
带参数时输出如下
Chassisshow显示外壳信息.重要的是可以显示序列号
Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters如选yes.那么我们可以进入他的子选项去更改domain ID.
Zone的配置示例
创建Members,就是给端口或wwn创建别名,这里创建了3个别名每个别名包括3个端口.
红线标出的1,1表示domain1中的1号端口.
创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.
Configdefault恢复出厂默认设置,也需要先做switchdisable
Licenseshow, licenseadd, licenseremove, license的添加,查看,删除命令
configupload和configdownload,可以将配置文件上传或下载.支持ftp scp和local
博科BROCADE交换机配置(详细)
与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址： 10.77.77.77用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows®环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX®环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
博科Brocade交换机配置（学习资料）
设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。
Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。
Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。
不适合非专业人士使用。
WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能，适合大多数用户使用。
Fabric Manager对SAN网络中的交换机进行批量管理的工具。
能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。
方便SAN网络的统一管理。
SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。
通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。
博科光纤交换机操作手册
与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址： 10.77.77.77用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN 的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
博科光纤交换机配置(图文)
博科光纤交换机SW200E文档目录第一章、博科光纤交换机SW200E介绍 (2)第二章、博科光纤交换机SW200E配置方法 (3)1、图形管理界面介绍 (3)2、Zone的配置 (5)第三章、交换机信息收集Supportshow (16)2011年4月第一章、博科光纤交换机SW200E介绍Brocade SilkWorm 200E 交换机是4 Gbit/sec 速率的光纤通道交换机，可按需配置8－16个端口，为中小型和新用户提供了经济实用的SAN 解决方案，也为现有的SAN 提供了良好的技术升级选择。
为了便于新建用户部署SAN，SilkWorm 200E 提供了EZSwitchSetup 简便安装向导，并增强了多项重要的使用和配置功能。
SilkWorm 200E 可自动感应1、2和4 Gbit/sec 的光纤通道数据吞吐能力，同时还包括了多项可大大增强交换机运行性能的新功能。
因此，用户能够以较低的成本，享受到高性能SAN 所带来的优势。
4 Gbit/sec 光纤通道交换机适合入门级SAN在整个Fabric 中实现高可用性•最短路径路由(FSPF) •单个FRU, 冗余冷却风扇经济实用的可扩展性能• "用多少买多少"的灵活性，可按需配置8、12或16个端口(4个端口为一个扩展单元)•与SilkWorm 全系列交换机和导向器前后兼容高速、可靠的 4 Gbit/sec 性能• 1、2和4 Gbit/sec (全双工) 性能支持最大128 Gbit/sec 的无阻塞吞吐能力• 1、2和4 Gbit/sec 自动感应和速度匹配简化部署和管理• Brocade EZSwitchSetup 安装向导将SAN 部署简化为3个步骤•高级Fabric 服务，改进业务运营•每个端口统计数据，加快问题诊断和排除•支持通过WWN 进行由硬件执行的分区•基于SNMP v3 的界面•通过SSH (Secure Shell) 提供安全的Telnet 访问• Brocade Web 工具简化SAN 管理为多种SAN 环境提供最佳价值•为动态的SAN 环境提供完整的前后兼容性•支持异构环境: Windows 2000、Windows NT、UNIX、Linux、HPUX 和SolarisSAN 标准符合-- 软件Brocade 产品在广泛接受的工程实践和流程的基础上，符合SAN 的标准。
博科光纤交换机操作手册

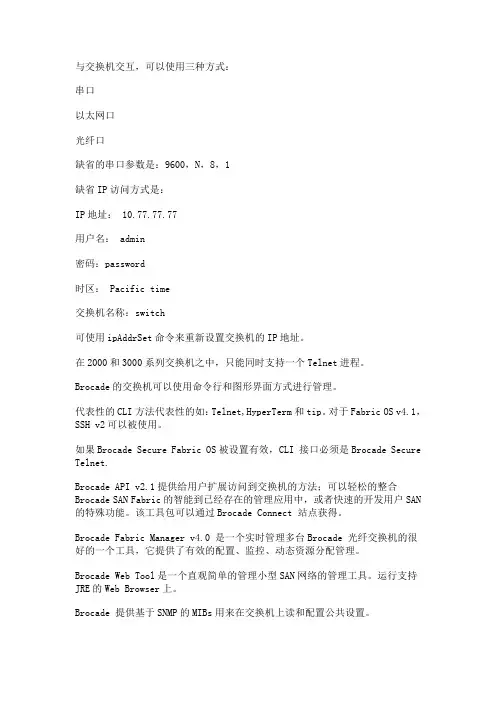

与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址： 10.77.77.77用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN 的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
博科BROCADE交换机配置(详细)
与交换机交互,可以使用三种方式：串口以太网口光纤口缺省的串口参数是:9600，N，8，1缺省IP访问方式是：IP地址: 10.77。
77。
77用户名：admin密码：password时区: Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4。
1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2。
1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4。
0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 （female-to-female）n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX：tipu Microsoft Windows® 环境之中–传输速率：9600bit/sec–数据位：8–校验位：None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令＃tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2。
博科光纤交换机各种参数配置
Brocade FC Switch 参数配置一、brocade交换机的管理方式PC用网线或者串口线连接光交来管理交换机串口管理对于windows的系统，串口参数如下传输速率: 9600bit/sec数据位: 8校验位: None停止位: 1流控制: None对于UNIX环境串口线连接好输入命令# tip /dev/ttyb –9600图形界面管理提供基于HTTP的交换机管理界面在每台交换机上通过许可证激活为Fabric Manager所必需支持的操作系统–WindowsXP，7，2008，–Solaris 2.7, 2.8浏览器–Netscape 4.77及后续版本–Windows Internet Explorer 5.5 with Service Pack 2以上版本 需要java运行环境1.6以太网管理方式在IE（浏览器）输入http://10.77.77.77可进入web管理页面进行管理配置用户类型admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置user: 执行Show命令来查看交换机的状态root: Linux底层超级用户factory: 出厂配置用户密码修改以admin身份执行passwd命令会显示每个用户，可以依次修改他们的密码初次登录, 系统将提示修改缺省口令, 用户可以修改root, admin, user和factory的缺省口令.使用passwd命令修改口令passwd ["user"]“user”可以修改自己的口令, 系统将提示输入旧的口令, 然后可以输入新口令.admin可以修改user和factory的口令, 系统提示输入旧的口令.root可以修改admin, user和factory 的口令, 系统不提示输入旧口令.二、交换机常用命令ipAddrShow–显示交换机的IP设置swd77:admin> ipaddrshowEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: OffipAddrSet–为交换机设置IP地址swd77:admin> ipaddrsetEthernet IP Address: 192.168.2.4Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: 192.168.2.1DHCP: Off显示和设置Switch 名字switchname “switchname” 1 – 15字符显示和设置Switch 日期和时间date“mmddHHMMyy”时钟同步V4.x/5.x/6.x支持交换机时钟和NTP服务器同步,指定NTP服务器的方法:tsClockServer“137.92.140.80”显示和设置系统时区tstimezone [houroffset [, minuteoffset]]显示和设置Telnet Timeout时间timeout10 10分钟设置Quiet Modequietmode0|1 0 disable quitemode, 命令执行输出到屏幕,1 enable quitemode, 命令无输出.激活端口portenable [slotnumber/]portnumber禁用端口portdisable [slotnumber/]portnumber查看微码版本VersionFirmwareshow查看交换机的状态Switchstatusshow查看switch配置参数switch:admin> configshowRSCN.end-device.TransmissionMode:0alpaList:1boot.device:feiboot.file:/usr/switch/firmwareboot.gateway.ipa:192.168.147.172boot.ipa:192.168.147.172:ffffff00boot.mac:10:00:00:60:69:80:04:22:ter172boot.server.ipa::hoster:userdiag.loopID:125……………修改switch 配置信息switchdisableconfigure(建议在修改参数前备份系统配置)三、备份与恢复配置1、备份2、恢复注意：config U ploadconfig D ownlaod 是大写的3、恢复出厂设置使用configDefault命令来恢复交换机的初始的参数(注意：必须先执行SwitchDisable命令)下列参数将保持不变(不受ConfigDeault所干涉）Switch NameWorld Wide NameEthernet MAC address, IP address, Subnet, Gateway 配置SNMP配置Zoning配置Licenses配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BROCADE博科光纤交换机的配置手册博科Brocade 200E配置
所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。
在配置交换机时，可以使用Brocade Web Tools 提供的字符命令界面，也可以使用Brocade Fabric Manager 图形界面管理程序。
在乌鲁木齐W AP局点中，一台计费（JF1）和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵（见图1）。
每台Dell服务器都有2块HBA卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用。
安装光纤交换机，主要分为以下几个步骤：
1、安装光纤卡，连接光纤到交换机和磁阵。
把每台服务器的2块HBA卡分别连到2台光纤交换机。
2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。
当然，也可以不命名。
3、划分zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone中。
以RP1为例，连接Switch OW1的2端口，到EMC磁阵有2条路径，分别通过端口0和端口1，所以就把端口0，1，2划分到一个zone中。
当然，也可以把每条路径都划为一个zone。
4、保存配置文件。
图1 光纤交换机连接图
下面是通过图形界面配置光纤交换机的详细步骤：
1．通过以太网端口登陆，起始默认管理地址是：10.77.77.77，用户名/密码：admin/password。
在连接光纤交换机的电脑上配置同网段的地址，在IE中输入管理地址，就可以登陆。
注意：连接的电脑需要安装jre1.4以上，网页才能正常显示。
2．图形界面中，选择Admin，会弹出新的配置网页，见下图。
点击Switch窗口，输入机器光纤交换机的名字：WLMQ-PS-WAP-OW2，Domain ID 输入2，别的数字也可以，没有影响。
点击Network，可以修改管理ip地址等内容。
可以通过View Report查看所有的配置信息。
3．点击左侧窗口图标，弹出划分zone的窗口。
选择New Zone，输入Zone的名字，加入相应的端口。
4．选择Zone Config，把创建的zone选中，保存配置并且是配置生效。
保存配置
配置生效。
