上海市各区2017届中考物理一模试卷按考点分类汇编生活常识、估值专题
生活常识、估值专题
（2017宝山一模第2题）1牛/米2，后来被命名为（）
A 牛顿。
B 帕斯卡。
C 欧姆。
D 库仑。
（2017宝山一模第4题）下列器材或装置中，利用不同区域的气压值不同来工作的是（）
A 密度计。
B 打气筒。
C 锅炉液位计。
D 洒水壶。
（2017崇明一模第1题）同一个初中生对地面产生压强最大的是（）
A．平躺着B．侧躺着C．双脚站着D．步行走着
（2017崇明一模第2题）下列实例中，不属于利用大气压强的是（）
A．脱排油烟机B．锅炉液位计C．吸盘挂钩D．拔火罐
（2017奉贤一模第2题）菜刀的刀刃磨得3锋利是为了（）
A．减小压强 B．增大压强 C．减小压力 D．增大压力
（2017奉贤一模第3题）下列装置或器材中，属于连通器的是（）
A．医用注射器 B．吸盘式挂钩 C．液体密度计 D．三峡船闸
（2017虹口一模第2题）家用空调器的额定功率约为（）
A．10瓦 B．100瓦 C．300瓦 D．1500瓦
（2017虹口一模第3题）下列器材中，利用大气压原理工作的是（）
A．真空吸盘 B．密度计 C．液位计 D．茶壶
（2017嘉定一模第1题）人体正常体温是（）
A．35℃ B．36℃ C．37℃ D．38℃
（2017嘉定一模第2题）学校走廊贴有“轻声慢步”的文明提示语，这里的轻声指的是声音特征中的
（）
A．音调 B．响度 C．频率 D．音色
（2017嘉定一模第3题）下列各种单色光中，不属于三原色光之一的是（）
A．黄光 B．红光 C．蓝光 D．绿光
1。

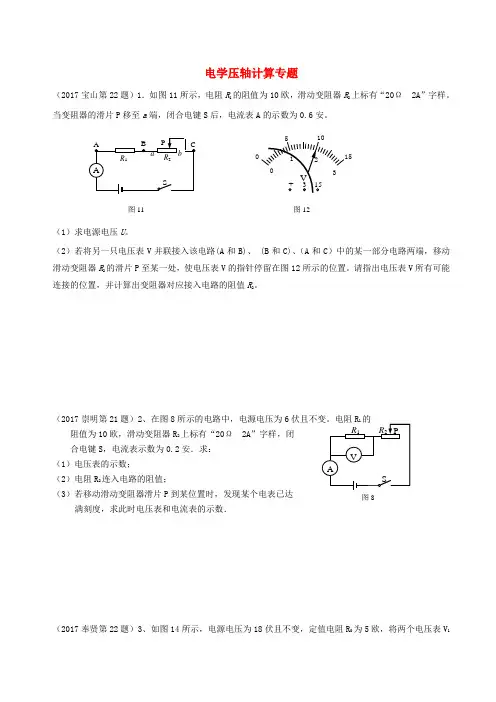

上海市各区2017届中考物理一模试卷按考点分类汇编 电学压轴计算专题【含答案】
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器图11R 1R 2 a P SbACB A图12V5 10 0123+ 3 15V AP SR 1 R 2 图8（a ） （b ）P R 2 SAR 1滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
上海市各区2017届中考物理一模试卷按考点分类汇编 压强计算
压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
（ρ3千克/米3）求：酒＝0.8×10（1）水的质量m水。
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。
并计算出抽出（或加入）的ΔV或Δh。
闵行：25.质量为 0.2 千克、底面积为 0.01 米2 、容积为 2×10-3 米3的薄壁容器内装入0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1米3的实心物块，且物块浸没。
求物块静止后容器对桌面压强的增加量。
黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V 1及水对甲底部的压力F 1。
②若容器甲足够高、底面积为2S ，其内装有深为H 、密度为ρ的液体;圆柱体乙的底面积为S 高h 。
现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P 恰等于乙剩余部分对水平地面压强P 1。
上海市各区2017届中考物理一模试卷按考点分类汇编 电学压轴计算专题
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1图11图8R和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。
上海市各区2017届中考物理一模试卷按考点分类汇编 压强计算
压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
（ρ酒＝0.8×103千克/米3）求：（1）水的质量m水。
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。
并计算出抽出（或加入）的ΔV或Δh。
图14闵行：25.质量为 0.2 千克、底面积为 0.01 米2 、容积为2×10-3 米 3 的薄壁容器内装入 0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1 米3 的实心物块，且物块浸没。
求物块静止后容器对桌面压强的增加量。
黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V1及水对甲底部的压力F1。
②若容器甲足够高、底面积为2S，其内装有深为H、密度为ρ的液体;圆柱体乙的底面积为S高h。
现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P恰等于乙剩余部分对水平地面压强P1。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题(含答案)
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理一模试卷按考点分类汇编_表格实验题
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
上海市各区2017届中考物理一模试卷按考点分类汇编压强计算(含答案)
压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
（ρ酒＝0.8×103千克/米3）求：（1）水的质量m水。
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。
并计算出抽出（或加入）的ΔV或Δh。
闵行：25.质量为 0.2 千克、底面积为 0.01 米2、容积为 2×10-3米 3的薄壁容器内装入 0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1米3的实心物块，且物块浸没。
求物块静止后容器对桌面压强的增加量。
黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V 1及水对甲底部的压力F 1。
②若容器甲足够高、底面积为2S ，其内装有深为H 、密度为ρ的液体;圆柱体乙的底面积为S 高h 。
现将乙沿水平方图14向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P恰等于乙剩余部分对水平地面压强P1。
上海市各区2017届中考物理一模试卷按考点分类汇编 压强计算
压强计算宝山：21．如图所示，高为1.3米，底面积分别为0.15米2和0.05米2的甲、乙两个轻质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有1米深的水．（1）求水对甲容器底部的压强p甲．（2）若将一体积为0.04米3的实心小球慢慢地放到甲容器中的水里（已知ρ球=1×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量△F乙．嘉定：22．如图14所示，甲、乙两圆柱形容器（容器足够高）放在水平桌面上，甲的底面积为9S，乙的底面积为10S，分别盛有1.8×10-3米3体积的水和0.25米高的酒精。
（ρ3千克/米3）求：酒＝0.8×10（1）水的质量m水。
（2）若甲容器的质量为0.2千克，底面积为1×10-2米2，求甲容器对水平桌面的压强p甲。
（3）若水和酒精对甲、乙容器底部的压强相等，为了使甲、乙容器底部受到的水和酒精的压力相等，以下方法可行的是（选填“A”、“B”或“C”）。
并计算出抽出（或加入）的ΔV或Δh。
图14A 抽出ΔV体积的水和酒精B 加入Δh高的水和酒精C 抽出Δh高的水和酒精闵行：25.质量为 0.2 千克、底面积为 0.01 米2 、容积为2×10-3 米 3 的薄壁容器内装入0.15 米深的某液体后，容器对桌面的压力与液体对容器底部的压力恰好为 11.76 牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为1.5×10-1 米3 的实心物块，且物块浸没。
求物块静止后容器对桌面压强的增加量。
黄浦：21.如图11所示，薄壁圆柱形容器甲和均匀圆柱体乙置于水平地面上。
①若甲中盛有质量为3千克的水，求水的体积V1及水对甲底部的压力F1。
②若容器甲足够高、底面积为2S，其内装有深为H、密度为ρ的液体;圆柱体乙的底面积为S高h。
现将乙沿水平方向在上部切去一半，并将切去部分浸没在甲的液体中，此时液体对甲底部压强P恰等于乙剩余部分对水平地面压强P1。
上海市各区2017届中考物理一模试卷按考点分类汇编_故障电路
故障电路嘉定：15．如图8所示电路中，电源电压保持不变。
闭合电键S 后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。
若电路中除了R 1、R 2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；（2）若用完好的灯L 分别替换R 1或R 2后，闭合电键灯都能发光，则电路中的故障一定是 （20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。
闭合电键 S ，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。
（均选填“一定不变”、“可能不变”或“一定改变”）（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。
（选填“R 1可能完好”、“R 2可能断路”或“R 2 一定断路”）黄浦：15、在图6所示的电路中，电源电压保持不变。
闭合电键S ，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A ”、“V ”或“A 和V ”）。
③若用一个完好的校验小灯替换_______（选填“R 1”或“R 2”）， 也可以通过小灯的亮暗情况来确定故障。
2R 1S图8青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（）CA．若电流表的示数变大，则电灯L短路B．若电压表的示数变大，则电灯L短路C．若电压表的示数变大，则电阻R断路D．若电流表的示数变大，则电阻R断路浦东：静安：14．在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．7．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）CA．R1断路 B．R2断路 C．R1短路 D．R2短路虹口：14．在图所示的电路中，电源电压保持不变．闭合电键S，小灯不发光．已知电阻R、灯L中仅有一个出现了故障，其它元件均完好．①三个电表中一定有示数的电表是表．②若两个电表有示数，则故障可能是．（请将所有的情况写完整）崇明：15．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．（1）电路中的故障可能是；（2）接着，用一个完好的灯L替换电阻R1，闭合电键S，发现灯L不发光，则故障一定是．故答案为：（1）R2开路或R2短路；（2）R2短路．松江：14．在图所示的电路中，电源电压保持不变．电键S闭合后，电压表V无示数，已知电阻R1、R2中仅有一个出现了故障．①电路中的故障可能是；②现用一个完好的灯泡去替换电阻R2，则小灯（选填“一定发光”、“一定不发光”或“可能发光”）．徐汇：8．恐怖分子在公共场所安装了炸弹，其引爆装置如图所示，引爆装置的两个电键处于闭合状态，为使引爆装置不能引爆，拆弹专家应该（）CA．用一根导线使电键S1短路B．用一根导线使电键S2短路C．断开电键S1D．断开电键S2徐汇：9．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大，将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转，若电路中只有一处故障，且只发生在灯L或电阻R上，则（）AA．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路普陀：15. 在图7所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。
