400V低压配电柜基础知识讲解

400V低压配电柜基础知识讲解

主要功能:
a.两进线互投功能 b.两进线自复功能 c.母联自投功能 d.母联自复功能 e.两段式过流保护 f.充电保护
ቤተ መጻሕፍቲ ባይዱ
(3)配电柜
1)微型断路器
微型断路器的型号 主要为CVS100FTMD 3P, 抽屉规格为(高度× 宽度160×280mm,只 有主变检修箱的型号 为CVS160F TMD 3P,抽 屉规格为(高度× 宽 度)320×560mm。
定期调整断路器、刀开关等电器元件的操作及传动机构、使其 保持灵活。
定期检查各部位接线是否牢靠及所有紧固件有无松动现象。 定期检查装置的保护接地系统是否安全可靠。 经常检查按钮是否操作灵活,其接点接触是否良好。 对于抽屉的一、二次接插件是否插接可靠,抽屉式功能单元的
抽出和抽入时候否灵活;有无卡住现象。 操作时应注意,抽屉在推入小室以前,应使接触器、断路器等
处于分段状态,在将抽屉推到试验位置,插上二次接头,试验 操作是否正常。试验后必须时断路器断开,而后推入工作位置。 抽屉拉出时,应时断路器、接触器等断开,将抽屉推到试验位 置,拔下二次插头,再将抽屉拉出柜外。 定期检查抽屉等部位的接地是否安全可靠。
4.运行中的巡视项目
保护柜内电器元件的干燥、清洁。 经常注意柜内各元件的动作顺序是否正确、可靠。 运行中特别注意柜内中的开断元件及母线等是否有温升够高或过烫、
冒烟、异常的音响及不应有的放电灯不正常现象。 对断开、闭合次数较多的断路器,应定期检查其主触点表面的烧损情
况,并进行维修。断路器每经过一次短路电流,应及时对其主触点表 面等部位进行检查。 对于主接触点、特别是动作频繁的系统,应经常检查主触点表面,当 发现主触点严重烧损时,应及时更换,不再使用。 定期检查接触器、断路器等电气的辅助触点及继电器的触点,确保接 触良好。 定期检查电流继电器、时间继电器、电压继电器等整定值是否符合要 求,并做定期整定,平时不应开盖检修。

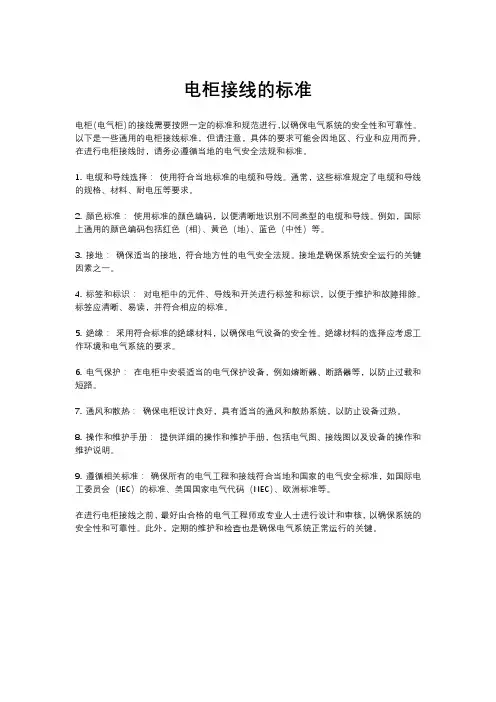

电柜接线的标准

电柜接线的标准

电柜接线的标准电柜(电气柜)的接线需要按照一定的标准和规范进行,以确保电气系统的安全性和可靠性。

以下是一些通用的电柜接线标准,但请注意,具体的要求可能会因地区、行业和应用而异。

在进行电柜接线时,请务必遵循当地的电气安全法规和标准。

1. 电缆和导线选择:使用符合当地标准的电缆和导线。

通常,这些标准规定了电缆和导线的规格、材料、耐电压等要求。

2. 颜色标准:使用标准的颜色编码,以便清晰地识别不同类型的电缆和导线。

例如,国际上通用的颜色编码包括红色(相)、黄色(地)、蓝色(中性)等。

3. 接地:确保适当的接地,符合地方性的电气安全法规。

接地是确保系统安全运行的关键因素之一。

4. 标签和标识:对电柜中的元件、导线和开关进行标签和标识,以便于维护和故障排除。

标签应清晰、易读,并符合相应的标准。

5. 绝缘:采用符合标准的绝缘材料,以确保电气设备的安全性。

绝缘材料的选择应考虑工作环境和电气系统的要求。

6. 电气保护:在电柜中安装适当的电气保护设备,例如熔断器、断路器等,以防止过载和短路。

7. 通风和散热:确保电柜设计良好,具有适当的通风和散热系统,以防止设备过热。

8. 操作和维护手册:提供详细的操作和维护手册,包括电气图、接线图以及设备的操作和维护说明。

9. 遵循相关标准:确保所有的电气工程和接线符合当地和国家的电气安全标准,如国际电工委员会(IEC)的标准、美国国家电气代码(NEC)、欧洲标准等。

在进行电柜接线之前,最好由合格的电气工程师或专业人士进行设计和审核,以确保系统的安全性和可靠性。

此外,定期的维护和检查也是确保电气系统正常运行的关键。

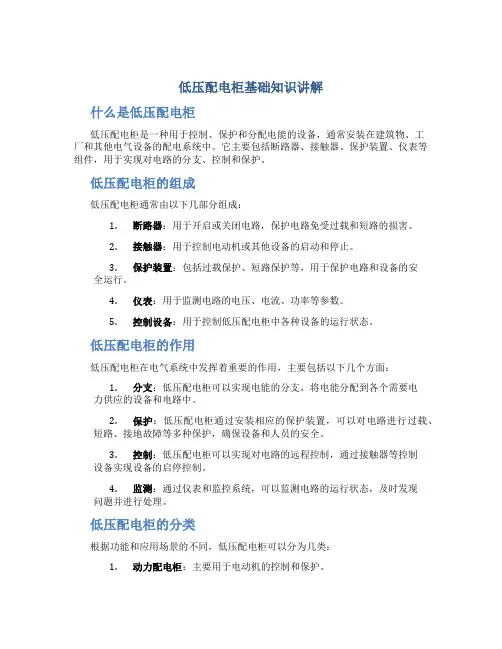

低压配电柜基础知识讲解

低压配电柜基础知识讲解

低压配电柜基础知识讲解什么是低压配电柜低压配电柜是一种用于控制、保护和分配电能的设备,通常安装在建筑物、工厂和其他电气设备的配电系统中。

它主要包括断路器、接触器、保护装置、仪表等组件,用于实现对电路的分支、控制和保护。

低压配电柜的组成低压配电柜通常由以下几部分组成:1.断路器:用于开启或关闭电路,保护电路免受过载和短路的损害。

2.接触器:用于控制电动机或其他设备的启动和停止。

3.保护装置:包括过载保护、短路保护等,用于保护电路和设备的安全运行。

4.仪表:用于监测电路的电压、电流、功率等参数。

5.控制设备:用于控制低压配电柜中各种设备的运行状态。

低压配电柜的作用低压配电柜在电气系统中发挥着重要的作用,主要包括以下几个方面:1.分支:低压配电柜可以实现电能的分支,将电能分配到各个需要电力供应的设备和电路中。

2.保护:低压配电柜通过安装相应的保护装置,可以对电路进行过载、短路、接地故障等多种保护,确保设备和人员的安全。

3.控制:低压配电柜可以实现对电路的远程控制,通过接触器等控制设备实现设备的启停控制。

4.监测:通过仪表和监控系统,可以监测电路的运行状态,及时发现问题并进行处理。

低压配电柜的分类根据功能和应用场景的不同,低压配电柜可以分为几类:1.动力配电柜:主要用于电动机的控制和保护。

2.照明配电柜:用于照明系统的控制和保护。

3.综合配电柜:集成了多种功能,适用于各种场所的电气系统。

低压配电柜的安装和维护安装低压配电柜需要符合相关的电气安全标准和规范,确保设备安全可靠。

在日常使用过程中,需要定期对配电柜进行检查和维护,发现问题及时处理,确保电路的可靠运行。

总结低压配电柜作为电气系统中的重要设备,承担着控制、保护和分配电能的任务,广泛应用于建筑、工业、商业等领域。

了解低压配电柜的基础知识对于电气工程师和电气技术人员来说是非常重要的,希望本文的介绍能够帮助读者更好地理解低压配电柜的工作原理和作用。

三级配电基本知识及线路接法

三级配电基本知识及线路接法

因此 ︐ 三相五线制地线在供电变压器侧和中性线接到一起 ︐ 但进入用户侧后不能当作零线使用 ︐ 否则发生混乱后就与三相四线制无异了︒必须注意︐通常的漏电保护开关或漏电保护器只适用于工频电源 ︐ 对其它电源︐ 如直流电源︑高频电源是不适用的 ︐ 千万不能乱用︒导线面积应通过计算确定(一般铜导线的安全载流量为 5 ~ 8 A / m m 2,铝导线的安全载流量为 3 ~ 5 A / m m2)1、线路由外电变压器低压输出及中性点接地引入到总配电房。

2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上。

隔离开关必须选用分断时有明显可见分断点的开关。

3、淡蓝色中性接地线接入到第一级漏电保护器上的接线端。

4、将中性接地线用导线引出到 P E 端子作为保护零线。

5、从第一级漏电保护器 “ N ” 出线端接引到工作零接线端。

6、从第一级总漏电保护器引出相线到多路分路隔离开关。

1、从总配电箱的分配电开关分别引出黄、绿、红( A、B、C )三相线,淡蓝色工作零线从工作零接线端引出,黄绿双色 P E 保护零线从 P E 端子引出。

总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零。

五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上,淡蓝色的 N 线接入到漏电保护器的N端上,通过漏保后接到工作零线端子板。

 3、黄绿双色的 P E 线接入到保护零端子板 P E 板上 4、从二级分配电箱的总隔离开关引出三相线到漏电保护器。

5、从漏电保护器接线端引出相线到分路隔离开关。

P E 线不能进入漏电保护器,因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。

6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出,从 N 板接线端子引出淡蓝色的工作零线,从 P E 板接线端子引出黄绿双色保护零线。

分配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零 按规定要求单相开关箱与三相开关箱应分开设置固定式末级开关箱的中心点与地面的垂直距离应为1 . 4 ~ 1 . 6 m移动式末级开关箱其中心与地面的垂直距离宜为 0 . 8 ~ 1 . 6 m。

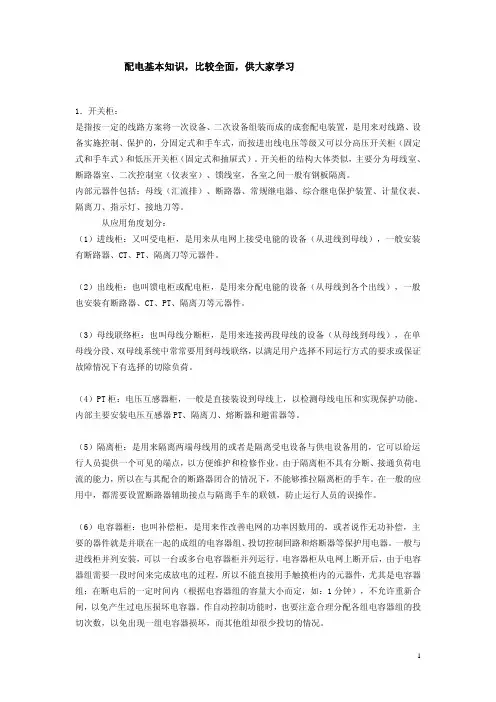

配电基本知识-开关柜基本知识

配电基本知识-开关柜基本知识

配电基本知识,比较全面,供大家学习1.开关柜:是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的,分固定式和手车式,而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。

内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分:(1)进线柜:又叫受电柜,是用来从电网上接受电能的设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜:也叫馈电柜或配电柜,是用来分配电能的设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜:也叫母线分断柜,是用来连接两段母线的设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜:电压互感器柜,一般是直接装设到母线上,以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜:是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点,以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下,不能够推拉隔离柜的手车。

在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。

(6)电容器柜:也叫补偿柜,是用来作改善电网的功率因数用的,或者说作无功补偿,主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装,可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电的过程,所以不能直接用手触摸柜内的元器件,尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。

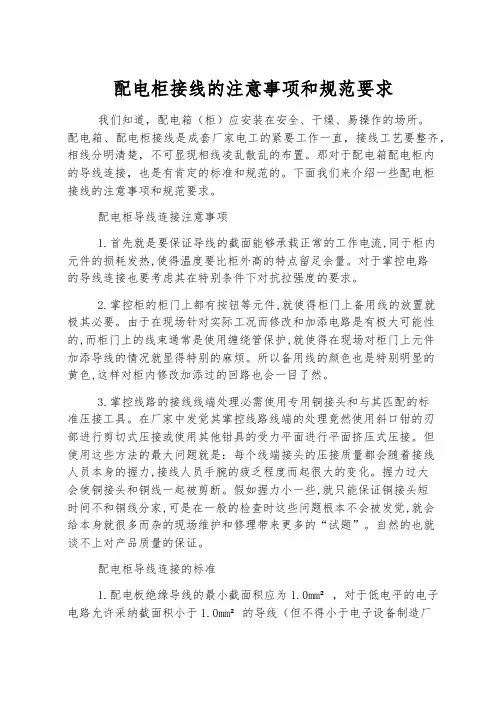

配电柜接线的注意事项和规范要求

配电柜接线的注意事项和规范要求

配电柜接线的注意事项和规范要求我们知道,配电箱(柜)应安装在安全、干燥、易操作的场所。

配电箱、配电柜接线是成套厂家电工的紧要工作一直,接线工艺要整齐,相线分明清楚,不可显现相线凌乱散乱的布置。

那对于配电箱配电柜内的导线连接,也是有肯定的标准和规范的。

下面我们来介绍一些配电柜接线的注意事项和规范要求。

配电柜导线连接注意事项1.首先就是要保证导线的截面能够承载正常的工作电流,同于柜内元件的损耗发热,使得温度要比柜外高的特点留足余量。

对于掌控电路的导线连接也要考虑其在特别条件下对抗拉强度的要求。

2.掌控柜的柜门上都有按钮等元件,就使得柜门上备用线的放置就极其必要。

由于在现场针对实际工况而修改和加添电路是有极大可能性的,而柜门上的线束通常是使用缠绕管保护,就使得在现场对柜门上元件加添导线的情况就显得特别的麻烦。

所以备用线的颜色也是特别明显的黄色,这样对柜内修改加添过的回路也会一目了然。

3.掌控线路的接线线端处理必需使用专用铜接头和与其匹配的标准压接工具。

在厂家中发觉其掌控线路线端的处理竟然使用斜口钳的刃部进行剪切式压接或使用其他钳具的受力平面进行平面挤压式压接。

但使用这些方法的最大问题就是:每个线端接头的压接质量都会随着接线人员本身的握力,接线人员手腕的疲乏程度而起很大的变化。

握力过大会使铜接头和铜线一起被剪断。

假如握力小一些,就只能保证铜接头短时间不和铜线分家,可是在一般的检查时这些问题根本不会被发觉,就会给本身就很多而杂的现场维护和修理带来更多的“试题”。

自然的也就谈不上对产品质量的保证。

配电柜导线连接的标准1.配电板绝缘导线的最小截面积应为1.0mm²,对于低电平的电子电路允许采纳截面积小于1.0mm²的导线(但不得小于电子设备制造厂对安装导线截面的要求)。

截面积不大于8mm²时,其弯曲半径应大于其外径的3倍。

配电板面板等活动部分的过渡导线,应有充足的可绕性。

2.连接导线的绝缘应是耐潮、耐霉及滞燃的,其绝缘电压等级为:线路工作电压小于或等于100V时,绝缘电压等级应大于或等于250V;线路工作电压大于100V小于或等于450V时,绝缘电压等级应大于或等于500V。

低压配电柜基础知识培训

低压配电柜基础知识培训

低压配电柜基础知识培训目录一、低压配电柜概述 (2)1.1 低压配电柜的定义与作用 (3)1.2 低压配电系统的组成 (3)1.3 低压配电柜在电气系统中的位置与功能 (5)二、低压配电柜的设计标准与法规遵从 (6)2.1 设计标准及规范 (7)2.2 法规遵从及安全标准 (8)2.3 设计案例分析 (9)三、低压配电柜的选型与组件介绍 (10)3.1 电源组件选择 (11)3.2 保护组件配置 (12)3.3 控制组件及其应用 (14)3.4 常用附件与功能扩展 (15)四、低压配电柜的运行原理与控制模式 (17)4.1 低压配电柜的运行逻辑 (18)4.2 智能控制功能与应用场景 (19)4.3 照明、通风与环境监控 (21)五、低压配电柜的维护与故障排除 (22)5.1 日常维护要点 (24)5.2 常见故障症状与诊断方法 (24)5.3 预防性维护措施及策略 (25)六、低压配电柜安装与接线标准 (27)6.1 安装位置与环境的考量 (29)6.2 传输布线与接线规范 (29)6.3 整合与扩展现存的配电系统 (30)七、低压配电柜在特殊应用下的解决方案 (31)7.1 数据中心供电 (32)7.2 高层建筑低压配电 (34)7.3 工业电动车充电站 (36)八、低压配电柜的未来发展趋势与技术创新 (37)8.1 物联网与智能化集成 (39)8.2 新型材料与设计工艺 (40)8.3 可持续性与环保技术的应用 (41)九、问答与案例研讨 (42)9.1 常见问题解答 (43)9.2 案例研讨与实战演练 (44)9.3 团队讨论与心得分享 (45)一、低压配电柜概述低压配电柜主要由柜体、母线、断路器、隔离开关、电容器、电抗器等元器件组成。

柜体采用金属材料制成,具有优异的防护性能,能够有效防止外界环境对内部设备造成损害。

电能分配:根据实际需求,将电力系统提供的电能合理分配给各个用电设备。

控制与保护:通过断路器、隔离开关等设备的配合,实现电路的接通与断开,同时提供过载、短路等保护功能,确保电气设备的安全运行。

配线基本知识.

配线基本知识.

①所用导线的额定电压应大于线路的工作电压。导线的绝缘应符合线路 的安装方式和敷设环境的条件。导线的截面应满足供电安全电流和机械强度 的要求,一般的家用照明线路选用2.5 mm2的铝心绝缘导线或1.5 mm2的铜心 绝缘导线为宜。 ②配线时应尽量避免导线接头。必须有接头时,应采用压接和焊接,并 用绝缘胶布将接头缠好。要求导线连接和分支处不应受到机械力的作用,穿 在管内的导线不允许有接头,必要时尽可能把接头放在接线盒或灯头盒内。
⑤为了确保安全用电,室内电气管线和配电设备与其他管道、设备间的 最小距离都有明确规定,施工时如不能满足表中所列距离,则应采取其他的 保护措施。
(4)室内配线的主要工序。
①按设计图纸确定灯具、插座、开关、配电箱、启动装置等设备的位置。 ②沿建筑物确定导线敷设的路径、穿越墙壁或楼板时的具体位置。 ③在土建未涂灰前,在配线所需的各固定点打好孔眼,预埋绕有铁丝的 木螺钉、螺栓或木砖。 ④装设绝缘支持物、线夹或管子。 ⑤敷设导线。 ⑥处理导线的连接、分支和封端,并将导线出线接部件介绍 1.电度表 电度表是计量电能的仪表, 即能测量某一段时间内所消耗的电能。 电度表按用途分为有功电度表和无功电度表两种, 它们分别计量有功功 率和无功功率; 按结构分为单相表和三相表两种。
• 1) 电度表的结构 • 电度表的种类虽不同, 但其结构是一样的。 它由两部分组 成: 一部分是固定的电磁铁, 另一部分是活动的铝盘。 电度表 都有驱动元件、 转动元件、 3 制动元件、 计数机构等部件。单相 电度表的结构如图所示。
室内配线的主要方式通常有瓷(塑料)夹板配线、瓷瓶配线、槽板配 线、护套线配线、电线管配线等。照明线路中常用的是瓷夹板配线、槽 板配线和护套线配线;动力线路中常用的是瓷瓶配线、护套线配线和电 线管配线。目前瓷瓶配线使用较少,多用塑料槽板配线和护套线配线。 (3)室内配线的技术要求 室内配线不仅要使电能传送安全可靠,而且要使线路布置正规、合 理、整齐、安装牢固,其技术要求如下:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

成套安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工:要做好本职工作,他必须要掌握有关成套电器设备在用电配电系统中起的作用。

同时懂得一些技术知识及最基本的装配、接线技能要求,做到安全生产、文明生产。

要学会看懂、领会有关的图纸。

图纸是工程技术界的共同语言,设计部门用图纸表达设计思想意图;生产部门用图纸指导加工与制造;使用部门用图纸指导使用、维修和管理;施工部门用图纸编制施工计划、准备材料组织施工等。

从事成套设备行业的员工要想做好本职工作,就必需要树立文明生产的观念。

在日常生产过程中处处以有关工艺要求来提高质量意识,明确质量就是企业的生命的重要性,要讲究工作效益,创造一个良好的工作环境,有了一个舒畅的工作环境,才能更好地提高工作效益,也就是要处处注意周围的环境卫生,同时在日常的工作中,同事之间要互相配合、互相尊重、互相关照;在技术方面要相互交流经验,不断完善自己,养成对完工工作任务做到自检、互检、后报检的良好工作习惯,来确保质量,为企业创造更好的效益。

要想做好本职工作:(1)每个员工必须做到应该知道什么?熟悉什么?能看懂什么?就成套电器产品而言,每个员工应该知道产品的结构形式、用途;应该熟悉产品的性能、内部的结构、主要的技术参数;应该看懂系统图(一次方案图)、平面布置图、原理图、二次接线安装图。

(2)每位员工必须知道什么是三按生产:按图纸生产;按工艺生产;按技术规范生产。

质量管理方面“五不”,①材料不合格不投料;②上道工序不合格不流入下道工序;③零件、元器件不合格不装配;④装配不合格不检验;⑤检验不合格不出厂。

在日常工作中要有一个比较合理的、完整的装配接线计划。

电力的生产、输送、分配和使用,需大量的各种类型的电器设备,以构成电力发、输、配的主系统。

这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。

它们在电力系统中通常称为一次设备,把这些设备连接在一起组成的电路称为一次接线,也称主接线,也就是一次方案回路。

为了使电力生产、传输、分配和使用的各环节安全、可靠、连续、稳定、经济、灵活的运行,并随时监视其工作情况,在主系统外还需装置相当数量的其它设备,如测量仪表、自动装置继电保护远动及控制信号器具等,这些设备通常与电流、电压互感器的二次绕组直流回路或厂用所用的低压回路连接起来,它们构成的回路称为二次回路,接线称二次接线。

描述二次回路的图纸称为二次接线或二次回路(其中包括辅助回路)图。

二次接线的图纸一般有三种形式,即原理图、原理展开图和安装接线图(我们通常所用的是二次接线图)。

在二次接线图中所使用的图形符号和文字符号,它不但用于代表二次接线图中的各电器设备与元件的所在位置,而且反映它所发挥的作用。

在二次接线图中,断路器、隔离开关、接触器的辅助触头及继电器的触点,所表示的位置是这些设备在正常状态的位置。

所谓正常状态就是指断路器、隔离开关、接触器及继电器处于断路和失电状态。

所谓常开、常闭触点是指这些设备在正常状态即断路或失电状态下辅助触点是短开或闭合的。

二次接线的原理图是用来表示继电保护测量仪表、自动装置的工作原理的。

通常是将二次接线和一次接线中与二次接线有关部分画在一起。

在原理图上,所有仪表、继电器和其他电器都是以整体形式表示的,其相互联系的电流回路、电压回路、直流回路都是综合在一起,而且还表示有关的一次回路的部分。

这种接线图的特点是能够使看图者对整个装置的构成和动作过程有一个明确的整体概念,它是绘制展开图和安装接线图的基础。

开图是根据原理图而绘制的图纸。

展开图一般情况:一方面表示保护及测量装置接的电流、电压互感器在一次系统图中的位置;另一方面表示保护控制回路的展开图。

展开图可分为交流、直流两大部分。

交流回路展开图一般指的是交流电流回路和交流电压回路的接线图。

直流回路展开图指的是控制回路、保护回路、信号回路等接线图。

安装接线图一般包括屏(台,箱)面布置图、屏(台、箱)背视布置图、背面接线图和端子排列图,它是制造安装的主要图纸,也是运行调试检修的主要参考图纸。

安装接线图一般由制造厂根据展开图、正面、背面所布置的元器件相应位置而绘制的图纸,是供指导生产检验而用的,同时随产品提供订货单位,是安装调试运行的主要参考图。

端子排列图是二次电缆在屏上接线图,主要供施工单位使用,也是调试检修的主要参考图。

平面布置图是表明各种电器设备与线路平面布置的图纸,是进行电器安装的重要依据,也就是我们成套电器设备厂必需参考的图纸,它表明各种电器设备的平面位置、安装方式和其相互关系的图纸,以便厂家在生产过程中必需考虑进出线方式和柜体生产的方案。

(即是否有后门装附柜)在日常工作生产中应该使每位生产人员懂得电器元件的名称、型号、符号、作用与结构,而且还要弄清楚原理,如电压互感器、电流互感器。

电压互感器将高压电变为标准的低压电(100V)。

电流互感器,将高压电流或低压大电流变为标准的低压小电流(5A、1A)。

对计量仪表,对系统的电压、电流、电能等进行测量及与继电器配合,对系统和设备的过电压、过电流、单相接地等故障进行保护,使二次电路与一次电路隔离,保护二次电路安全运行。

同时经互感器变成了标准的低电压、低电流,从而使得电器测量仪表和继电器的电压等级与电流等级有了统一的标准。

电压互感器相当于一个电压源,基本处于开路运行,所接负载均为阻值很大的负载,如电压表、电压继电器的线圈等等。

这些负载元件均为并联连接,所以不能短接,否则将烧坏互感器,因此电压互感器二次侧不允许短路并应装熔断器(除计量回路外)。

电流互感器相当于一个电流源,所接负载阻值极小,如电流表、电流继电器等,这些元件均为串联连接,所以电流互感器二次侧不能开路,否则将会产生高电压,互感器二次侧不安装熔断器、开关之类的元件,当需要切换时,应采取短接,在安装接线中应注意互感器的极性。

继电器:继电器目前在国内来讲种类繁多,有控制继电器与保护继电器,用于保护装置称保护继电器;用于控制称控制继电器。

继电器根据功能的不同分为度量继电器和有或无继电器:1.度量继电器指能度量(或压力等)大小,并与预定值相比后而动作的继电器。

电压继电器:当电路中电压超过或低于整定值而动作的继电器;功率方向继电器:当电流流向某一方向的功率超过整定值而动作的继电器;阻抗继电器:反应故障点至保护装置安装地点距离阻抗,并根据距离远近(阻抗大小)而确定动作时间的继电器;差动继电器:电路中不同地点的电流差值超过整定值而动作的继电器。

2.有或无继电器:有或无继电器是接受度量继电器动作之后发出命令而动作,作用于开关跳闸延时、信号等功能的继电器,或者说它是一种接通电源(有电)就动作的继电器,不具备度量电路参数功能。

如时间继电器:除信号以外,其触点经过一定延时而闭合或断开的继电器;中间继电器:用来增加信号数量或将信号放大的继电器;信号继电器:用来发出信号或作用于信号系统显示的继电器。

在控制辅助回路中,保护回路除继电器外,少不了控制开关,其作用主要用来接通、切断主开关,如控制按钮、开关、万能开关LW5、LW12等,除以上控制保护元件,还有电工仪表、指示仪表、记录仪表、积算仪表,对发电机来说还需要装有频率表。

指示仪表有:电流、电压、功率、相位等。

记录仪表:用来记录电量或经过变换将非电量转为电量的仪表。

其记录方式有笔录式、打点式、积算仪表、电度表等。

信号设备:其种类一般分为正常运行显示设备、信号设备、事故信号设备、指挥信号设备等。

正常运行信号设备一般为不同颜色的信号灯。

光示牌常用于电源指示,并有通断位置指示,设备运行与停止状态。

事故信号设备包括事故预告信号设备与事故信号设备。

事故信号在某些情况下又称中央信号,当电器设备或系统出现某些事故预兆或某些不正常情况,如绝缘不良、中性点不接地。

三相系统中一相接地故障、轻度过负荷、设备温度升高,但尚未造成设备或系统即刻不能运行的严重程度所发出的信号称事故预告信号系统,当设备或系统的故障已经发生,自动开关已跳闸所发出信号为事故信号,事故预告信号和事故信号一般由灯光信号和音响信号来组成,音响信号可唤起值班或操作人员注意,灯光信号可指示事故的类别、性质、事故发生的地点等。

事故信号、预告信号可采用不同音响的信号设备,如事故信号采用蜂鸣器、电笛、电喇叭等,预告信号采用电铃。

作为一个成套设备生产厂家的技术人员及员工必须能看懂会应用电器图形的名称、型号、形式、作用及电器元件的型号、符号、作用、性能等相应的技术参数。

了解清楚主电路的组合方案与形式、进出线路的方案与方式(架空、出线电缆出线)、设备的安装状况、排列形式(有靠墙离墙)、一排安装或面对面安装;主要元器件的型号、规格、用途;安装时必须理解内部的结构,以便在安装前构成一个完整的、合理的、正确的安装方案。

在装配前参照一次方案、结合规范书及有关资料,将所装配的元器件认真核对(型号、技术数据、电压、电流等级数、数量及型式等)。

确定安装方案、元器件的排列、摆放;布局一定要合理、美观,层次要分明,直观性要强,给客户一种美的感觉,并要尽可能考虑维修及进出线所需空间。

在装配前首先要参照一次方案图,结合规范书及有关资料,如用户有特殊要求,除认真校对所选的元件的型号、规格、数量外,并应将其说明书、合格证等妥善整理保管,并及时交给有关部门,以利有一个完整的随机资料提供给客户。

在装配时,应考虑到元器件的电器间隙、爬电距离、飞弧距离,及主母线、分支母线走向布局等,高压元件装配时应注意对地及相间有效的安全距离。

安装时所采用标准件的规格一定要匹配,一定要采用度锌件,留纹一定要标准,即1—5扣,并必须有防松措施。

元件接地的部件应保持良好的接地连续性,接地部位不应有喷涂物在其表面,并应涂上防锈油,以确保保护措施的可靠性。

开关柜上操作电器主体最高不得大于2M,最低不得小于0.4M。

所安装好的开关、断路器要做到三相同步性一致,分合要到位,并要符合其本体的技术参数,操作机构一定要轻、灵活、无卡位,操作力小;防误装置要安全可靠,操作程序要合理并要反复操作验证,以确保产品到用户安装使用时无异议。

同一批产品元器件安装的位置、方式、方案要尽可能一致。

柜、屏、箱进入车间装配工作区时,摆放一定要整齐、美观,以体现企业、员工的技术形象与素质,装配时一定要注意保护元器件的完整,如有损坏,要及时向有关人员说明原因,更不能隐瞒以免引起严重的事故,并立即申报供应部门及时补添损坏了的元件。

母线的制作、母线的选择一定参照用户的图纸(即一次方案)及规范书要求规格选配(除无注明外),如无图纸要求,按厂部有关工艺守则所编制规格选配。

制作加工一定要符合工艺要求,弯曲处不准出现裂纹,侧弯处皱纹高度不超过厚度的1%,母线表面不应有明显的锤痕、凹坑等缺陷;搭接面要平整,做到能自然吻合、连接紧密可靠、接触良好、并有防松措施。
