新型燃气热水锅炉说明书
WNS系列热水锅炉安装使用说明书
WNSI用全自动燃气.油热水锅炉安装使用说明书一、系统设计概况二、锅炉参数及辅机三、锅炉自控简介（详见电控箱说明书、电路图）四、锅炉安装指导篇4.1 . 说明4.2 . 安装的般注意事项4.3 . 安装前的准备工作4.4 . 基本尺寸（详见出厂随机技术资料）4.5 . 锅炉参数（详见出厂随机技术资料）4.6 . 安全方面4.7.锅炉安装基准4.8 . 管道安装4.9 . 锅炉整体水压试验4.10 .保温施工及油漆4.11 .电气安装4.12 .烟囱的施工4.13 .燃烧器安装4.14 .锅炉前门安装调整4.15 .安全阀的调整4.16 .煮炉4.17 .试运行4.18.总体验收五、锅炉使用说明篇5.1.安全方面5.2运行5.3定期检验和检验方法5.4水质标准5.5锅炉故障对策表5.6燃烧器5.7控制盘六、锅炉经济运行七、附言、系统设计概况WNS通用系列湿背全自动燃气 .油热水锅炉系卧式内燃三回程火管锅炉，采用低位、对称布置燃烧室，本体上所有管子与锅筒及管板连接均采用焊接形式。
前 烟箱采用快开结构，回火室后部装有防爆、检查于一体的防爆门，锅筒下部设两 个头孔和清灰孔，便于检测、维修和清理。
锅炉采用下置波纹炉胆，高温烟气经 波纹炉胆回火室依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。
该锅炉配有先进全自动燃烧机，选用上乘的国产阀门、仪表、水泵。
锅炉点火、 燃烧给水、安全保护等均属自动控制。
该锅炉具有安全可靠、效率高、造型美观、 结构紧凑、安装简便、经久耐用等优点，适宜于各行业生产、生活供汽用。
WNSS用系列热水锅炉湿背全自动燃气 •油热水锅炉集中了国内外同类型锅炉之精萃，无 论是锅炉内部结构还是外型设计均处于同行业之领先地位。
附系统供热流程图：1、锅炉参数及辅机见图纸三、锅炉自控简介（详见电控箱说明书、电路 图）自控系统由燃烧控制、给水控制、压力保护、水位保护等控制电路组成，实 现锅炉的自动点火，燃烧、负荷调节、自动给水、安全运行。
家用燃煤气化采暖炉使用说明书
家用燃煤气化采暖炉使用说明书尊敬的用户：感谢您选择和使用我们的家用燃煤气化采暖炉。
为了确保您能够安全、正确地使用本产品，充分发挥其性能，为您的家庭提供温暖舒适的环境，请您在使用前仔细阅读本使用说明书。
一、产品概述家用燃煤气化采暖炉是一种高效、节能的取暖设备，它采用先进的气化燃烧技术，能够将煤气充分燃烧，提高能源利用率，为您的家庭提供稳定的热量。
本采暖炉具有操作简单、使用方便、安全可靠等优点。
二、产品规格及技术参数1、型号：＿____2、额定热功率：＿____kW3、供暖面积：＿____平方米4、燃料类型：煤气5、热效率：＿____%6、排烟温度：＿____℃三、安装注意事项1、安装位置选择采暖炉应安装在通风良好、干燥的室内，远离易燃、易爆物品。
安装位置应便于操作和维护，且周围要有足够的空间。
禁止在卧室、浴室等潮湿或密闭的空间安装。
2、烟囱安装烟囱应垂直安装，连接处要密封良好，防止冒烟和漏风。
烟囱出口应高出屋顶一定高度，避免废气倒灌。
定期检查烟囱，清理烟灰和杂物，确保排烟畅通。
3、管道连接连接采暖炉与暖气片或地暖管道时，应使用专用的管道和管件，并确保连接牢固、密封。
安装完毕后，进行打压试验，检查管道是否有漏水现象。
4、电气连接按照电气原理图正确连接电源，电源应符合产品要求。
安装漏电保护开关，确保用电安全。
四、使用方法1、点火前准备检查煤气阀门是否关闭，管道是否有泄漏。
打开采暖炉的补水阀，向系统内补水至规定压力。
清理炉膛内的杂物和灰尘。
2、点火操作打开煤气阀门，将点火棒伸入炉膛，点燃点火棒后迅速打开燃烧器阀门。
观察火焰燃烧情况，调整燃烧器阀门，使火焰呈蓝色、稳定燃烧。
3、温度调节通过调节采暖炉上的温度控制器，设定所需的供暖温度。
温度控制器会根据室内温度自动调节燃烧器的火力大小，保持室内温度稳定。
4、日常运行定期检查水位和压力，如水位过低应及时补水，压力过高应通过安全阀泄压。
观察火焰燃烧情况，如有异常应及时停机检查。
安阳大强燃气锅炉使用说明书
一、产品性能及优点燃油燃气开水锅炉性能特点：先进的中文液晶数字控制器，人机界面操作简单方便，内置万年历，一次调试设置后，就无需专人操作，即可在设定的多个时间段内自动运行，节约能源，减少热损及人工费用，降低使用成本。
中文液晶显示屏，运行状态一目了然，数字显温，数字控温，显示的温度即为出水温度，保证明明白白喝开水，沸水区达到设定温度后锅炉停止加热，进入自动保温状态。
水位感应装置与智能进水装置、加热装置巧妙结合，可达到连续供应开水，自动感应补水，同时保证“出水肯定是开水，不是开水不出水”的效果。
采用名优燃烧器，智能化控制，自动吹扫电子自动点火，自动燃烧，自动风油（气）比例调节，熄火保护。
炉体烟管内插入阻燃片，强化传热、降低排烟温度，热效率高达90%以上，大大节约了燃料费用。
可产开水、热水达到一机两用，设置开水状态时连续供应开水，设置热水状态时，水温达到设置温度后，自动推入保温水箱，以备洗浴使用。
即可单独使用连续供应开水，也可与保温开水箱相连，满足学校、医院、机关等企事业单位在集中时间段用水量过大的需求。
具备缺水、过热、超温保护，使用安全可靠，并且拥有故障报警记忆功能，方便查找，及时排除故障。
内胆经特殊处理，确保供应开水洁净、卫生。
进口采板包装、美观、防锈、耐用，特殊保温材料保温，保温效果良好。
燃油（气）热水锅炉性能特点：采用微电脑控制器，全中文菜单，实现人机界面，操作简单方便，液晶图形动画显示，锅炉运行状态一目了然。
配置全中文液晶微电脑控制，智能化调节，采暖出水或洗浴出水温度，锅炉定时定温运行，无需专人置守，降低人工，节约能源，减少热损。
采用名优燃烧机，智能化控制，具有程序启动，自动吹扫，电子自动点火，自动燃烧，油（气）自动比例调节和熄火保护，并且燃烧充分，安全节能，环保效果好。
烟管内置阻燃片，强化传热，降低排烟温度，提高热效率，有效节能降耗。
锅炉在常压下运行，并有缺水，超温过热等多项保护功能，保证锅炉安全正常工作，从根本消除了用户的安全隐患。

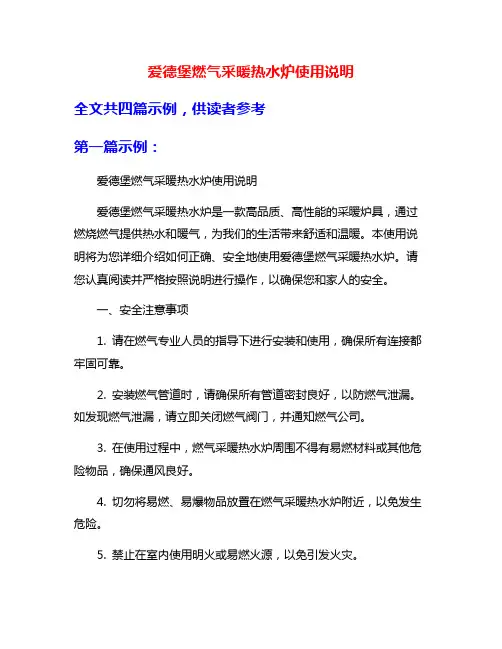

爱德堡燃气采暖热水炉使用说明
爱德堡燃气采暖热水炉使用说明全文共四篇示例，供读者参考第一篇示例：爱德堡燃气采暖热水炉使用说明爱德堡燃气采暖热水炉是一款高品质、高性能的采暖炉具，通过燃烧燃气提供热水和暖气，为我们的生活带来舒适和温暖。
本使用说明将为您详细介绍如何正确、安全地使用爱德堡燃气采暖热水炉。
请您认真阅读并严格按照说明进行操作，以确保您和家人的安全。
一、安全注意事项1. 请在燃气专业人员的指导下进行安装和使用，确保所有连接都牢固可靠。
2. 安装燃气管道时，请确保所有管道密封良好，以防燃气泄漏。
如发现燃气泄漏，请立即关闭燃气阀门，并通知燃气公司。
3. 在使用过程中，燃气采暖热水炉周围不得有易燃材料或其他危险物品，确保通风良好。
4. 切勿将易燃、易爆物品放置在燃气采暖热水炉附近，以免发生危险。
5. 禁止在室内使用明火或易燃火源，以免引发火灾。
6. 使用过程中如发现异常情况，如异味、漏水等，请立即停止使用，并通知维修人员。
7. 请勿擅自拆卸或修改燃气采暖热水炉的结构，以免影响正常使用或造成安全隐患。
二、正常使用操作1. 开启天然气阀门，适当调节燃气流量，使其匹配燃烧器的需求。
2. 按下启动按钮，点火器将点燃燃气，启动燃烧器。
在点火过程中，请不要靠近燃气出口，以免造成伤害。
3. 等待燃烧器完全燃烧，并达到工作温度后，可调节水温和供暖温度，以满足实际需求。
4. 在使用过程中，若要维持设定温度，需适时添加燃气，以保持炉具正常运行。
5. 使用完成后，应关闭燃气阀门，并确保所有开关处于关闭状态，以确保燃气不会泄漏。
6. 对于长时间不使用的情况，建议将燃气采暖热水炉断电，以节省能源。
7. 定期清洁和维护燃气采暖热水炉，保持其良好的工作状态。
三、故障排除1. 如遇到燃气采暖热水炉无法点火或点火不顺畅的情况，请检查燃气供应是否正常，燃气阀门是否打开。
2. 若炉具出现水温不稳定或无法达到设定温度的情况，请检查是否有水压不足或水管堵塞的问题。
3. 如遇到炉具排烟异常或有严重异味的情况，请立即停止使用，并联系专业人员检修。
LUNA 3 Comfort说明书
外设定室温为ECONM值。
）（ ）均不显示。在该模式下，只有防冻功能，不能满足卫生热水或采暖的任何需
3.3 按钮说明 （自动/手动/关闭）
按此按钮可设定如下采暖模式：
自动（显示符号 ）
采暖热需求取决于“时间程序”设定的类型（舒适室温“ ”或经济室温“ ”）。见第3.6节采暖模式程序设定。
手动（显示符号 ）
该功能使采暖模式下的“时间程序”控制方式失效。需人工手动按 +/-
安装指导
2 2 3 8 10 10 10 11 11 12
13 13 14 14 15 19 20 21 23 25 26 27 27 27 28 29 31 32 32 32 33 34-35 36-37 38
BAXI s.p.a.是欧洲生产家用采暖及生活热水设备(燃气壁挂炉、落地炉及电热水器)的最具实力的厂家之一，公司根据 UNI EN ISO9001 规定，已获得 CSQ 认证，此认证确保了 BAXI S.p.A Bassano Del Grappa 意大利工厂(您所购壁挂炉的生 产厂)的质量体系达到了 UNI EN ISO 9001 标准要求，UNI EN ISO 9001 标准是关于生产各阶段及产品生产和发货过程中人 员操作的最严格的标准。
使用说明
925.220.2 - CN
2
3. 锅炉的调试
请按以下步骤正确点火： • 接通锅炉电源； • 打开燃气进气阀； • 按 按钮，按照第3.2节的要求设定燃气锅炉模式。 注意：如果设定为夏季模式，锅炉只在需要卫生热水时点火。 • 按第3.3节所述，按各自专用的+/-按钮调整采暖及卫生热水温度。
2） 重复按下按钮+/- ，选择每周（1…7）中的一天； 3） 按 OK 按钮确认； 4） 如图所示，显示屏显示”on1”和4位闪烁的时间数字；
卡吉斯全预混冷凝燃气热水锅炉使用说明书
卡吉斯全预混冷凝燃气热水锅炉使用说明书卡吉斯全预混冷凝燃气热水锅炉使用说明书作者：（您的名字）一、前言卡吉斯全预混冷凝燃气热水锅炉是一种先进的供暖设备，具有高效节能、环保、安全可靠等特点。
学会正确使用和维护这款锅炉对于保障家庭供暖和安全至关重要。
本文将从安装、操作、维护等方面进行详细介绍和指导，希望能够帮助您更好地使用和管理这款设备。
二、安装说明1.选择安装位置在安装卡吉斯全预混冷凝燃气热水锅炉时，首先要选择一个通风良好、便于排放烟气的位置。
要考虑到热水管道、烟气排放管道的连接情况，确保安装位置能够满足设备的使用要求。
2.安装及连接在安装时，请务必严格按照安装说明书中的步骤进行，特别是在连接烟气排放管道时，要保证其密封性和牢固度。
另外，还需要根据现场情况对燃气管道、水管道等进行合理布局和连接。
三、操作指南1.开机操作在首次启动卡吉斯全预混冷凝燃气热水锅炉时，应按照说明书中的步骤进行，确保每个操作环节都符合要求。
启动后，要仔细观察锅炉的运行情况，确保其正常运转。
2.日常使用在日常使用中，要注意观察锅炉的压力、温度等参数，及时处理异常情况。
另外，要定期进行排污、清洗等操作，保持锅炉的清洁和畅通。
3.关机操作在关机前，应先关闭燃气阀门，然后按照说明书中的步骤逐个关闭各个设备，最后关闭电源。
确保灭火后，锅炉内无残留热量，再进行其他操作。
四、维护保养1.定期保养卡吉斯全预混冷凝燃气热水锅炉在使用一段时间后，需要进行定期的保养。
这包括清洗、更换滤芯、检查连接阀门等工作，以确保设备的正常运转和延长使用寿命。
2.注意事项在使用过程中，要定期检查锅炉的水压、温度、燃烧情况等参数，及时调整和处理异常情况。
另外，要保持锅炉周围的清洁，避免灰尘和杂物堆积造成故障。
3.故障处理如果发现锅炉出现异常情况，应及时关闭电源，并按照说明书中的故障处理方法进行处理。
如果无法解决，应及时联系专业人员进行维修。
五、个人观点作为一款先进的供暖设备，卡吉斯全预混冷凝燃气热水锅炉在节能环保、安全可靠等方面具有独特优势。
WNS型燃油(气)热水锅炉产品说明书
WNS型燃油〔气〕热水锅炉产品讲明书前言♦锅炉作为一种特殊产品，国家对锅炉的设计、制造、安装、使用、检验、修理、改造均制定有相关的及标准。
为确保锅炉平安、可靠、经济地运行，请认真、严格按其执行。
♦除本讲明书外，随机提供的专项讲明书〔如燃烧器、电控箱等〕同样应认真阅读，并按其要求执行。
假设在实际操作上碰到不行自行解决的咨询题，请及时向本厂用户效劳处或当地办事处及代理商咨询。
第一章：概述本系列燃油〔气〕热水锅炉系本厂生产卧式、内燃、锅壳式结构，并以油、气为燃料的热水锅炉。
其结构布置包括以下二种：〔1〕采纳大炉胆、中心回燃、烟气三回程布置，炉胆设置在锅壳中心，对流烟管环向分布，为扩展受热面、烟管内设置有扰流子。
〔2〕湿背式、二回程烟管、全波浪炉胆结构，并采纳燃烧室低位设计，对流受热面对称布置方式。
该系列锅炉受压元件之间均采纳焊接连接，采纳高热阻纤维为保温层，及封闭式金属外罩为外护板。
可开启的前、后烟箱门，及在相应位置设置有人孔或头孔、手孔、检查孔、火焰瞧瞧孔等以方便锅炉的操作、维护、检修。
出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水位置设置有温度、压力显示仪表。
在锅炉本体设计时，充分考虑了锅炉本体燃料的适应性，本系列锅炉在本体无须变化的情况下，只须更换燃烧设备，就可适用于重油、轻柴油、气体燃料的燃烧。
用户在订购本系列燃油〔气〕热水锅炉时，应提供具体的燃料资料，以便本厂为您配套与燃料相适应的燃烧装置。
本系列燃油〔气〕热水锅炉，具有较完善的自动操纵及保卫功能，其要紧包括以下几个方面：♦依据温度操纵器设定温度范围，自动启、停炉。
♦燃烧装置的风机、点火程序操纵及熄火保卫等。
♦低温防冻。
♦故障自检。
♦超温、超压停炉并报警。
♦失水报警并停炉。
♦漏气自检。
♦高、低风压、气压自控。
〔气体燃料〕燃烧装置及自控系统的具体内容参见随机提供的?燃烧器讲明书?、?电控箱讲明书?。
第二章：系统设置及安装♦新锅炉安装前，需书面向当地特种设备平安监督治理部门告知备案。
wns型燃气锅炉使用说明
WNS型燃气锅炉使用说明一、使用1操作前的准备工作：1.1 检查燃烧系统各天然气管道、接口，蒸汽管道，给水管道，排污管道是否正常。
1.2 检查烟道门的烟气调节门开关是否灵活。
1.3 检查给水设备是否正常。
1.4 检查各密封面是否严密，烟气通道是否畅通。
1.5 检查水位是否在极限低水位以上。
1.6 检查进气调节阀开度及送风档板开度是否在低负荷位置。
1.7 检查程序控制器是否在零位。
2以上检查均正常后，合上控制电源，按下启动按钮，锅炉自动进入程序点火启动。
3升火与供汽：3.1 锅炉升火前应进行全面检查，未进水前必须关闭排污阀，开启一只安全阀让锅筒内空气可以排出。
3.2 将已处理的水注入锅炉内，进水温度一般不高于40℃，当锅内水位升至水位表最低水位时，即关闭给水阀门，待锅内水位稳定，观察水位有否降低。
3.2 升火后应随时注意锅内水位，因为加热后水位线会上升，如超过最高水位线可进行排污。
3.3 当开启的一只安全阀内冒蒸汽时，应及时关闭安全阀，当汽压升到2-3个表大气压时，检查人孔及手孔是否泄漏，如有渗漏现象，应拧紧人孔及手孔盖螺栓，同时检查排污阀是否严密无漏。
3.4 当锅炉内汽压逐渐升高时，应注意锅炉内各部件有无特别响声，如有应立即检查，必要时应立即停炉检查，解除故障后方可继续运行。
3.5 当锅炉内汽压接近工作压力，可准备向外供汽，供汽同时应将主汽阀微微开启，让微量蒸汽进行暖管，同时将管路上的泄水阀开启，泄出冷凝水，暖管时间根据管道长度、直径、蒸汽温度等情况决定，一般不少于10分钟。
暖管时应注意管道的膨胀和管道支架的情况，如发现不正常的情况应停止暖管并消除故障和缺陷。
3.6 待管路已热，管路上冷凝水逐步减少后，方可全开主汽阀，开启时应缓缓进行，同时注意锅炉各部件有否特殊响声，如有应立即检查，必要时停炉检查。
3.7 主汽阀完全开启后，应将主汽阀手轮推回半圈，以防热膨胀后不能转动等现象；为了防止吊水（蒸汽带水），主汽阀也不应开得过大，一般控制在11/2～2圈之间，在燃烧工况正常下，即可达到额定压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3页
四川唯创能源设备有限公司
《WNS 新型燃气热水锅炉说明书》
三．基础施工
1. 锅炉本体地基挖坑时 ,应根据炉型大小而决定锅炉本体与墙壁的距离 ,一般布置要 求：炉前空余 3 至 4 米,炉后空余 1 至 2 米,左右各空余 1 至 3 米。尺寸确定好后， 参照前面锅炉尺寸进行。 2. 炉体基础荷载设计可按设备运行重量计算。 3. 基础应平整、坚实、应高出地面 50～100mm。 4. 炉体就位必须放置平衡、稳固、水平，找正后用垫铁多点或大面积垫稳，这一点绝 不能忽视。 5. 基础施工时，必须充分考虑供水、供电、燃烧器的供油或供气的方便性及合理性。
十. 电气线路安装
1. 开关箱与锅炉上元件连接导线，应按图接线。 2. 各组导线应穿进金属软管中，装入软管的导线有动余量，进出软管口处应用塑料套 管保护。 3. 在炉体上走线必须用线卡紧固， 并用接线盒把锅炉上部和下部导线分开， 以便维修。 4. 外部水位自动控制器的引出线应用聚乙稀耐高温线。 5. 锅炉应可靠接地，接线时必须注意相线、零线，二者不可调换。小型锅炉若使用电 压低或不稳，须在供电系统前加装交流稳压器（稳压器的功率必须满足电气设备的 要求） 。 6. 控制箱与锅炉应有良好的接地，箱体必须与炉体用连线连接。 7. 电动机必须按铭牌标注的连线方式接线。 8. 各电器接线必须紧固，接线完毕后进行绝缘测试和通电试验。 9. 给锅炉的动力线及控制线必须分开套管， 线径必须满足电机总功率， 且要做好标记， 并将其引至机组控制柜下， 由厂家负责柜内接线 （导线截面积一般不小于 1.5mm2。 ） 。 10. 电源线应远离热源，最好使用绝缘隔热套管保护导线。
七．燃烧器的安装
1. 燃烧器的安装应按与锅炉配套的燃烧器说明书中的规定进行。 2. 油泵的转向应与指示箭头相吻合， 油泵在安装完毕后在运行中不应有不正常的噪音。 3. 将燃烧机随机附带的结合件与垫圈紧固在炉体的连接法兰上，将燃烧头伸入炉膛， 燃烧机机体悬置在炉体外， 保持燃烧机水平， 应特别注意连接法兰处四周的密封性。 4. 具体的安装见《燃烧器说明书》和《水泵说明书》 。
5. 各连接管道的安装垂直度、水平度应按有关规定进行。 八．系统水泵或电磁阀的安装
适用范围：本条适合于有电磁阀的开水系统和有水泵的热水系统， 1．水泵的转向应与指示箭头相吻合，泵在安装完毕后在运行中不应有不正常的噪音。 2. 电磁阀的转向应与指示箭头相吻合。 9. 具体的安装见《电磁阀说明书》和《水泵说明书》 。
第2页
四川唯创能源设备有限公司
《WNS 新型燃气热水锅炉说明书》
时，其出入口可设 1 个。 5. 锅炉房通向室外的门应向外开启，锅炉房内的工作或生活间直通锅炉间的门应向锅 炉间内开启。 6. 锅炉房温度不能过高或过低，应控制在 5～40℃内，北方地区注意防冻。 7. 锅炉房不得受潮；不得存放腐蚀性、易燃易爆物品，因此，机房排水十分重要。 (1)保持锅炉房基础处于机房最高位置。 (2)锅炉四周设置排水沟购房加盖铸铁网版。 (3)地下室机房应设置集水坑和潜水泵，并能自动排水。 8. 锅炉房的抗爆和泄压的目的是要将锅炉爆炸时引起的破坏范围和损失尽量减小，锅 炉房间应做成抗爆体，开设足够面积的泄压口（如天窗、玻璃窗、轻型屋面、轻质 墙体等）使爆炸释放出的瞬间能量及时排泄，降低其破坏力。排泄口设置应避开人 员集中的场所和主要道路。排泄面积可根据实际情况参照下列比例确定： (1) 排泄面积与建筑物体积比为 0.05～0.22。 (2) 排泄面积不少于锅炉间占地面积的 10%。 9. 锅炉房的防火和通风要求： (1) 燃油、燃气锅炉房及有关的辅助间应设有消防设施。 (2) 燃气调压间等应有每小时不少于 3 次换气量。当自然通风不能满足要求时，应 设置机械通风装置，通风装置应防爆。 (3) 燃油泵房和日用油箱间，除采用自然通风外，燃油泵房应有每小时换气十次的 机械通风装置，日用油箱间应有每小时换气三次的机械通风装置，燃油泵房和 日用油箱在同一房间时按燃油泵房的要求执行，通风装置应防爆。 (4) 机房设计必须要有良好的通风设施，保证机组所必需的空气量，每输出 1 万大 卡的热量需要 14Nm3 的空气。 10. 锅炉房内设备的布置 (1) 锅炉的最高操作点到锅炉房顶部结构最低点的距离不应少于 2m，当不需要操作 时，其净空高度可为 0.7m，同时应满足起吊设备操作高度的要求。 (2) 功率在 0.7MW/h～2.8MW/h 的锅炉,炉前净距应空出 3 米。 (3) 功率在 0.7MW/h～2.8MW/h 的锅炉,其侧面和后面的通道净距应大于 0.8m 米。 (4) 燃油锅炉布置油箱及油泵时，考虑不少于 0.7m 的通道，周围还应有检修、操作 场地。给水箱安装的高度，应使锅炉给水有足够的灌注头。
十一. 燃气系统
燃气系统可参考国家有关规范、标准及燃烧机使用说明书进行设计、安装，同时必 须符合安全消防规范。 1. 机组选配燃烧机符合欧洲标准，具有多级可靠安全装置，请严格按照燃烧机说明书 进行设计、安装。 2. 燃气锅炉房内必须安装燃气泄漏报警装置及换气装置而且要有良好的自然通风条
三．产品组成
第1页
四川唯创能源设备有限公设备 3． 电气控制
锅炉主机包括锅炉本体和进口的燃烧器。 辅助配件、电脑控制器。 温度、水位、燃烧等全自动控制、检测仪器。
特别提示
为了使您的设备安全可靠的运行,请按以上要求配套齐备，其它供应范围在相应
1. 先检查防爆门各连接处是否完好。 2. 防爆门的防爆口必须向人员少去的地方，以免伤人。 3. 安装好后，仔细的测量防爆门盖板与垂直方向是不是形成 70 度的夹角。 4. 检查防爆门盖板与防爆门筒体是不是接触严密。
六．烟囱的安装
1. 锅炉就位后，锅炉与垂直安装的烟囱用 120 度同样大小的烟囱弯管进行连接。 2. 安装烟囱时，法兰连接处必须用耐火石棉绳作为密封垫，如果烟囱超过室外 3 米， 用φ8mm 以上的钢丝绳对烟囱 120℃的三方固定,角度均匀。 3. 为减小烟道阻力， 烟道截面形状最好为圆形， 其截面积要合理， 烟气流速一般为 3～ 5m/s。水平烟道尽量少拐弯，要做成向上倾斜，其坡度不小于 10%，而且不宜太长， 水平烟道在 8m 以外每增加 1m 时，其截面积应增大 5%。 4. 锅炉在初运行时烟气会产生大量水蒸汽，烟道必须设有凝水排除措施，排水管采用 水封结构连续排出凝水。否则会造成钢板腐蚀，损坏锅炉。 5. 多台锅炉合用烟道、烟囱时，应尽量使每台锅炉的引力平衡，为防止废气倒流，在
四．锅炉本体的就位
1. 具备有专业知识的吊装和安装人员入场 2. 小心将锅炉本体置于预先作好的基础上,锅炉本体找正后,与基础四周放平。 3. 特别注意：锅炉本体一般在出公司以前都经过保温和包装，所以在吊装的时候要特 别小心锅炉在就位的时候不要碰墙壁和其它物品。
五.防爆门的安装(针对大功率锅炉有防爆门的锅炉)
九. 阀门、仪表及管路水系统的安装
1. 截止阀、止回阀在安装时要注意其标注方向，不允许装反。管道应固定，管外应用 石棉带缠绕二层，以防止排污时移动或发生冲击烫伤等事故。 2. 系统具有足够的输送能力，合理选用管材、管径以及水泵台数、型号和规格。 3. 力求水力工况稳定，环路阻力平衡，避免水力失调。 4. 便于维护保养工作。 5. 锅炉热水循环系统为开式循环，循环泵应安装于热水出口段，以免锅炉承压确保锅 炉运行安全。 6. 管路最低处应设排水阀，最高处设排气阀。 7. 为清除管道内水中杂质，应在管路系统中（最好在泵控阀前）设置过滤器或除污器。 8. 泵控阀与双向式止回阀连同信号管最高点须安装排气阀，泵控阀和过滤器选装旁通 阀。
合同中说明。
为了使您所购的设备无疏漏请当面配合我厂查收,或到货现场按装箱单清点。 为了让您在使用中得到有效的帮助请当面配合我公司一一清点以上随机资料。 对于不同的使用系统以合同签订系统图纸预算为准备。 对于用户处理或按合同要求有我公司不配备的配套设备的相关资料由用户处理。
第 二 章 安 装
在各项工作准备就绪后，应由有相关专业的操作人员和相应专业知识的技术指导人员入场，
为了使安装符合规范要求，请熟悉本说明书后再进行安装。
一．安装总体要求
1. 锅炉的安装应符合《小型和常压热水锅炉安全监察规定》的要求。 2. 开热水锅炉的安装人员最好是经过专门的培训。
二．锅炉房总体要求
1. 锅炉房不宜设在高层或多层建筑的地下室，楼层中间或顶层，如由于条件限制需要 设置时，无论是地下室、地面、楼层中、楼顶上都可以安装，但要考虑结构荷载。 还应符合《小型和常压热水锅炉安全监察规定》 、 《建筑设计防火规程》和《高层建 筑设计防火规程》的有关规定。 2. 锅炉房、储油罐、燃气调压站之间以及其他建筑物、构筑物之间的间距，均应符合 现行国家标准， 《建筑设计防火规范》和有关工业企业设计卫生标准的有关规定。 3. 锅炉房应有足够的光线和良好的通风， 操作地点， 仪表部分,特别是在水位计处应有 足够的照明，锅炉房内应备有备用照明，还应有降温和防冻措施。 4. 锅炉房出入口不应少于二个，当炉前走道总长度不大于 12m，且面积不大于 200m2
一．产品型号表示方法
C WN S ××－ ×× / ××－ Y(Q) 燃料代号：油或气体燃料 进水(回水温度) ： （℃） 出水(供水)温度： （℃） 额定功率：(MW) 燃烧形式：室燃 结构形式：卧式内燃 压力情况：常压
二． 结构特点
1 CWNS 系列燃气常压热水锅炉， 是最新一代节能全自动汽水两用设备。 集热水为一体的多 功能产品。 2 采用大炉膛空间，充分的燃烧。波纹管强化对流传热技术，传热快，膨胀收缩性好。耐 腐蚀，且水垢不易结在金属表面，延长了锅炉的使用寿命。烟气螺旋绕流技术，有效的 打破了传热边界层。使得换热更加的充分，热效率更高，更加节能。硅酸铝超强保温， 散热损失更加的小，保温性能优越，且排烟温度低，所以热效率非常高。 3 水温可实行无级控制，调节更为灵活，使用更为方便。 4 自动化控制程度高，采用电脑芯片控制。水位、温度实时监控。连锁保护，安全可靠。 可根据用户要求，制作时间控制，预先设置工作时间，实现定时开机和关机。 5 安装方便：本产品体积小，重量轻、占地小，可安装在楼宇顶层、地下室等地方。
