某工程室外箱式变电站安装施工方案
室外箱式变电站安装施工方案
根据施工设计图，结合现场实际，制定科学合理的施工方案，保证工程的正常施工和开通使用。
（一）、室外箱式变电站的安装1、按照设计图的要求和使用要求，定购相应的材料和设备，在箱式变内的变压器定货前向供电部门提供设备型号，报理审批。
2、经过现场勘察，确定10kV电源进线合理的进线点，编制相应的受电施工方案报供电局批复。
3、确定室外箱式变电站的生产厂家后，根据厂家提供的基础图，进行基础的施工。
4、进行箱式变电站的基础施工，预埋相应的构件和电缆保护钢管。
基础到达设计强度的70%以上后，箱式变电装置到达现场先进行检查，附件齐全、设备完好、无锈蚀或机械损伤后，方可设备的安装。
在这个过程中仍要注意基础的养护。
5、箱变施工完毕后，施工单位先进行设备自调、自检合格，报建设单位委托具有试验资质的试验部门进场试验箱式变电站。
（二）、接地装置的施工1、箱式变电站周围打接地网，接地网与周围建筑接地网相连。
2、接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定。
3、接地装置安装完毕后，要在晴朗的天气，地面的湿度达到规范规定的时候，方可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。
4、接地装置与设备的联接要可靠、美观。
（三）、工程的开通1、工程施工完毕后，要编制科学合理的开通方案，上报建设单位和监理部门、供电局审批。
2、工程竣工验收合格后，按照开通方案进行开通调试合格。
3、配合使用单位到供电局办理用电手续，交付使用单位使用。
（四）、质量保证措施本工程严格按照《质量保证措施》进行规范作业，施工期间相关职能部门应对《质量保证措施》执行情况进行监督检查。
以确保质量方针的实施。
施工程序：１、施工前认真做好测量、放线编制重点部位，编制重点部位的作业指导书和质量控制措施。
分部、分项工程的施工安排和技术交底等。
２、设备运至施工现场的开箱质量检查必须由监理部门主持，材料的质量由材料部门、质检员、技术员检查。
室外箱变安装工程施工方案

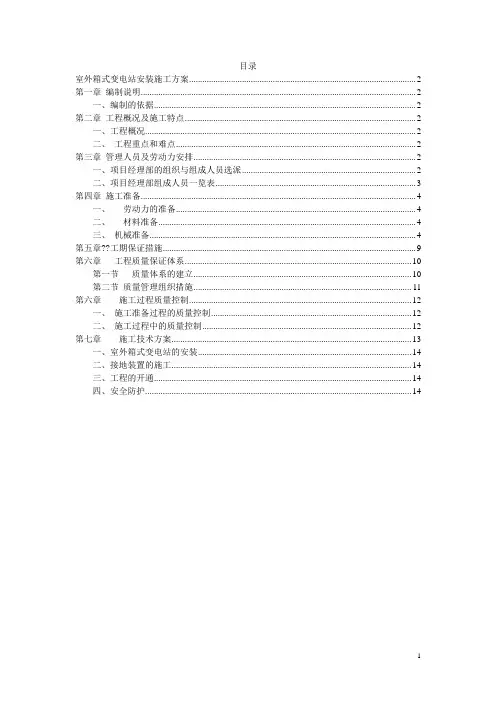

目录室外箱式变电站安装施工方案 (2)第一章编制说明 (2)一、编制的依据 (2)第二章工程概况及施工特点 (2)一、工程概况 (2)二、工程重点和难点 (2)第三章管理人员及劳动力安排 (2)一、项目经理部的组织与组成人员选派 (2)二、项目经理部组成人员一览表 (3)第四章施工准备 (4)一、劳动力的准备 (4)二、材料准备 (4)三、机械准备 (4)第五章??工期保证措施 (9)第六章工程质量保证体系 (10)第一节质量体系的建立 (10)第二节质量管理组织措施 (11)第六章施工过程质量控制 (12)一、施工准备过程的质量控制 (12)二、施工过程中的质量控制 (12)第七章施工技术方案 (13)一、室外箱式变电站的安装 (14)二、接地装置的施工 (14)三、工程的开通 (14)四、安全防护 (14)室外箱式变电站安装施工方案第一章编制说明一、编制的依据1、设计方案、施工图纸、招标文件2、国家相应规范及标准《电气装置安装工程接地装置施工及验收规范》GB50169-2016《电力工程电缆设计规范》GB50217－2007《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)《民用建筑电气设计与施工》08D800-2《民用建筑电气设计与施工-室外布线》08D800-7《民用建筑电气设计与施工_防雷与接地》08D800-8《建筑施工安全检查标准》JGJ59-2011本项目招标文件及施工图纸所要求的技术质量要求、施工验收规程。
其它现行的相关国内、国际的标准和规范。
以上标准和规范如有更新，应以更新标准与规范为准。
3、本公司现有劳动力、技术、机械、设备能力和施工管理经验。
第二章工程概况及施工特点一、工程概况工程名称：建设单位：建设地点：浐河东路与金桥二路十字,东南角建筑面积：建筑高度：计划开工日期：计划竣工日期：二、工程重点和难点本工程重点工作是XXXXX第三章管理人员及劳动力安排一、项目经理部的组织与组成人员选派本工程特点和重要意义，决定了现场管理人员的配备必须全面且具有较高的专业素质。
箱式变电站安装施工方案、
箱式变电站是一种集变压器、高压开关设备、低压配电设备、控制设备、电缆及辅助设备于一体的高压配电装置，具有占地面积小、安装方便、运行可靠、维护简单等特点。
为确保箱式变电站的安装施工质量，特制定本方案。
二、施工准备1. 施工组织（1）成立项目组，明确各岗位人员职责。
（2）制定施工计划，明确施工进度、质量、安全等目标。
2. 材料设备（1）材料：变压器、高压开关设备、低压配电设备、控制设备、电缆、支架、基础等。
（2）设备：汽车吊、导链、枕木、钢丝绳、活扳子、榔头、钢卷尺、水平尺、摇表、万用表、电桥及试验仪器等。
3. 施工场地（1）清理施工现场，确保场地平整、畅通。
（2）根据设计图纸，确定箱式变电站的位置，进行基础施工。
三、施工工艺1. 箱变基础施工（1）根据设计图纸，确定箱变基础位置，进行基础开挖。
（2）浇筑混凝土基础，确保基础强度、标高、尺寸符合设计要求。
2. 箱变安装（1）将箱变运输至施工现场，检查设备外观、铭牌、技术文件等。
（2）采用汽车吊将箱变稳装在基础上，确保水平、垂直度符合要求。
（3）安装高压开关设备、低压配电设备、控制设备等，连接电缆。
（4）进行设备调试，确保各设备运行正常。
3. 箱变接地施工（1）根据设计要求，确定接地网位置。
（2）打接地网，确保接地网与周围建筑接地网相连。
（3）埋设接地装置，焊接要求符合规范。
（4）接地电阻测试，确保接地电阻符合设计要求。
4. 箱变验收（1）完成安装、调试后，进行验收。
（2）验收合格后，进行送电运行。
四、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全。
2. 严格按照设计图纸和规范要求进行施工，确保工程质量。
3. 加强施工过程中的质量、安全检查，发现问题及时整改。
4. 做好施工记录，确保施工过程可追溯。
五、结语本方案旨在为箱式变电站的安装施工提供指导，确保施工质量、安全、进度。
在实际施工过程中，应根据现场情况进行调整，确保工程顺利完成。
室外箱式变电站基础施工方案
室外箱式变电站施工方案编制单位：编制时间：目录1.工程概况 (2)2.编制依据 (2)3.施工准备 (2)4.箱变基础施工方法 (3)5.质量保证措施 (4)6.安全措施 (5)1.工程概况本工程为XXX扩建工程供电线路箱变改造工程，本工程设计装机容量XXXkVA。
2.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程测量规范》GB50026-93《建筑地基基础工程施工质量验收规范》GB 50202-2002《砌体工程施工质量验收规范》GB50203-2002《建筑工程施工质量验收统一标准》GB50300-20013.施工准备3.1技术准备施工方对相关负责人做好技术交底、安全交底。
根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。
各种计量、测量用具及时检查、送检并且检定证书、材料齐全。
3.2现场准备根据技术方案要求组织施工机械的进场、报验、安装，使其在安装施工过程中能满足工程需要。
做好场地平整，水驳接口。
3.3根据技术方案要求组织施工机械进场、报验、安装，使其在安装施工过程中能满足工程施工需要。
4.箱变施工方法4.1基础土方的开挖对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽宽度为100mm。
4.2接地为便于安装设备，扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm，至少焊接三个棱边，焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1-305，用件包紧固件全部进行热镀锌处理。
接地电阻不应大于4殴，接地网施工的焊接作业由专业人员焊接操作。
4.3垫层施工本工程箱变基础垫层采用100厚C25砼垫层，垫层施工时要采取措施保证垫层表面的平整度。
4.4基础砌体墙砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。
先盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊直。

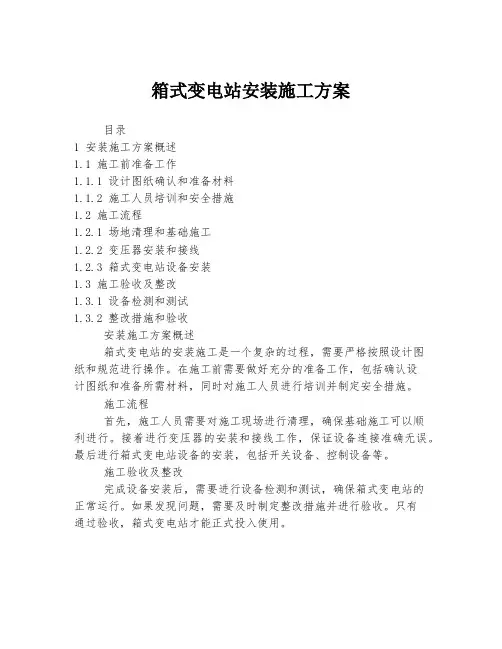

箱式变电站安装施工方案
箱式变电站安装施工方案
目录
1 安装施工方案概述
1.1 施工前准备工作
1.1.1 设计图纸确认和准备材料
1.1.2 施工人员培训和安全措施
1.2 施工流程
1.2.1 场地清理和基础施工
1.2.2 变压器安装和接线
1.2.3 箱式变电站设备安装
1.3 施工验收及整改
1.3.1 设备检测和测试
1.3.2 整改措施和验收
安装施工方案概述
箱式变电站的安装施工是一个复杂的过程，需要严格按照设计图
纸和规范进行操作。
在施工前需要做好充分的准备工作，包括确认设
计图纸和准备所需材料，同时对施工人员进行培训并制定安全措施。
施工流程
首先，施工人员需要对施工现场进行清理，确保基础施工可以顺
利进行。
接着进行变压器的安装和接线工作，保证设备连接准确无误。
最后进行箱式变电站设备的安装，包括开关设备、控制设备等。
施工验收及整改
完成设备安装后，需要进行设备检测和测试，确保箱式变电站的
正常运行。
如果发现问题，需要及时制定整改措施并进行验收。
只有
通过验收，箱式变电站才能正式投入使用。
安装箱变工程施工方案
安装箱变工程施工方案箱变，又称变电所，主要是用来将电力输送到用户的变压器及其附属设备，以便调整电压、分配电能的一种设备。
箱变工程是电力系统建设中必不可缺的重要环节，也是电力系统中最为关键的设备之一。
本项目为某市电力系统改造工程中的一部分，旨在更好地满足城市电力需求，提高供电质量。
二、施工方案1. 施工准备1.1 项目经理与施工队负责人确保已经获得了相关的施工许可和技术资料。
1.2 工程施工队根据施工计划制定详细的施工方案，并分解工程任务，明确责任。
2. 地基处理2.1 清理箱变基坑，确保基坑内无任何杂物。
2.2 进行基础的测量与校对，确保基础位置准确无误。
2.3 进行基础开挖与浇筑，确保基础稳固牢固。
3. 箱变设备安装3.1 确保箱变设备运抵施工现场。
3.2 对箱变设备进行开箱检验，确认设备完好无损。
3.3 对箱变设备进行吊装，确保吊装平稳安全。
3.4 对箱变设备进行安装，确保设备安全牢固。
4. 电力接线4.1 确保电缆和接头的质量。
4.2 进行电力接线，确保接线正确牢固。
5. 调试与验收5.1 对箱变设备进行初步调试，确认设备正常运行。
5.2 进行电力系统的联调工作，确保设备与系统协调运行。
5.3 进行箱变设备的验收工作，记录设备运行情况。
6. 安全与环保6.1 安全生产是施工的首要任务，要严格按照安全生产规定进行操作。
6.2 对现场环境进行保护，不得污染环境。
7. 成果交付7.1 将施工成果进行总结，并编制相关文件。
7.2 进行成果的交付，并将相关资料交予相关部门。
三、施工流程1. 施工前期准备1.1 项目经理与施工队负责人召开施工现场动员会议，明确施工目标和任务。
1.2 根据施工计划，对所需材料和设备进行采购，确保施工所需的物资齐全。
1.3 对施工现场进行勘察，确保施工地点无障碍。
2. 基础处理2.1 根据设计图纸在施工现场进行基础标定。
2.2 进行基础开挖工作，确保基础尺寸准确。
2.3 对基础进行浇筑，确保基础牢固。
箱变安装施工方案
箱变安装施工方案【1】一、施工准备1、熟悉图纸资料,对图纸中选用的电气设备和主要材料等进行统计,注意图纸设计提出的施工要求。
2、施工机具、材料准备。
3、考虑与主体工程和其他工程的配合问题,确定施工方法。
4、施工技术交底,施工前要认真听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法。
5、熟悉有关电力工程的技术规范。
6、设备开箱检查：设备应有产品出厂合格证明，产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验，保证电器设备符合工程设计要求。
二、接地制作附属设施安装工艺基础型钢敷设1）基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业防腐处理。
2）设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。
设备基础型钢安装其允许偏差应符合下表：基础型钢安装的允许偏差：项目允许偏差 mmm mm全长不直度 1 5 不平度 1 5 位臵偏差及不平行度 53）基础型钢安装后，其顶部宜高出抹平地面10mm，基础型钢应有明显的可靠接地。
2、接地网敷设扁钢搭接长度不小于100毫米，至少焊接三个棱边,焊接处作防腐处理。
焊接工艺达公司质量体系作业文件“焊接工艺操作文件”要求。
配电室接地电阻须小于4Ω，接地网施工的焊接工作由专业人员焊接操作。
三、箱变安装工艺1、箱变搬运方案1）在对箱式变电站进行拆除之间，先做好停电计划，对箱变进行停电后，首先对箱变的固定螺栓进行松懈、去除。
箱变整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30o。
吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，2、箱变安装方案1）箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30o。
吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。
箱式变电站施工方案
箱式变电站施工方案箱式变电站是一种新型的变电设备，能够实现高效、安全地输电和配电，逐渐得到更多电力公司和工程建设方的青睐。
下面是一份箱式变电站施工方案。
一、施工前期准备1. 箱式变电站施工前，需根据工程要求进行充分的技术准备和前期工作，制定施工方案和安全保证措施。
2. 确定施工场地，确保场地平整、无障碍物，并对场地进行勘测和测量，为后续施工提供准确的数据。
二、施工方案制定1. 根据箱式变电站的设计要求，制定安装方案，包括变电站的位置、朝向、场地布置、设备安装、管线敷设等。
2. 对施工队伍进行组织和调配，明确各个施工人员的任务和职责，确保施工工作的有序进行。
三、施工工序1. 场地准备：清理施工现场，确保施工区域整洁；根据电气布置设计要求，进行土方工程和基础工程建设，包括基础的挖掘、回填、夯实等。
2. 设备安装：根据设计要求，进行箱式变电站设备的安装，包括变压器、开关设备、控制系统等。
3. 电气管线敷设：根据电气布置设计要求，进行电气管线的敷设，确保电力传输的畅通无阻。
4. 联调联试：在设备安装和电气管线敷设完成后，进行箱式变电站的联调联试，确保各个设备和系统正常运行，并进行必要的调整和优化。
5. 投运和验收：施工完成后，进行设备的投运和验收，确保变电站能够正常工作，并具备安全可靠的使用条件。
四、安全保证措施1. 对施工现场进行安全防护，设置警示标志和安全通道，确保施工人员和设备的安全。
2. 严格按照施工方案进行施工，严禁超负荷和违章操作，确保施工过程中的安全。
3. 在施工期间，安排专人对设备的运行情况进行监控和检测，及时发现和处理问题，确保施工质量和安全。
五、施工记录和总结1. 在施工过程中，对施工工序、施工质量、安全措施等进行详细记录，保留相关文件和资料。
2. 施工完成后，对施工工作进行总结和评估，总结经验教训，为以后的施工提供参考。
综上所述，这是一份关于箱式变电站施工工作的方案，通过合理规划和组织，确保施工质量，提高施工效率，并严格遵守安全规范，保障施工过程中的安全。
