消防增压设备工作原理
浅谈消防增压稳压设备的选用
浅谈消防增压稳压设备的选用摘要：结合现行消防给水技术规范，简要叙述了增压稳压设备的工作原理及设置类型,以及设备技术参数的计算方法，并通过实例进行计算。
关键词:消防增压稳压设备工作原理设备选型Introduction to the selection of fire pressure stabilizing device Abstract：Combined with the current technical code for fire protection, introduces the pressure stabilizing device 's working principle and setting types，describes the calculation method of technical parameters, then calculate with an example。
Keyword：fire protection pressure stabilizing device working principle equipment selection引言在建筑消防给水系统设计中，保证系统最不利点供水压力，一直是消防给水设计中着重考虑的问题。
现行的《消防给水及消火栓系统技术规范》规定高位消防水箱的设置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力并有：一类高层公共建筑最不利点处的静水压不应低于0。
10MPa,当建筑高度超过100m时，不应低于0.15MPa;高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa;工业建筑不应低于0。
10MPa，当建筑体积小于20000m³时，不宜低于0.07MPa；自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa。
当消防水箱的设置高度不能满足上述规范中规定的最不利点的静水压力要求时，应设置消防增压稳压设施。

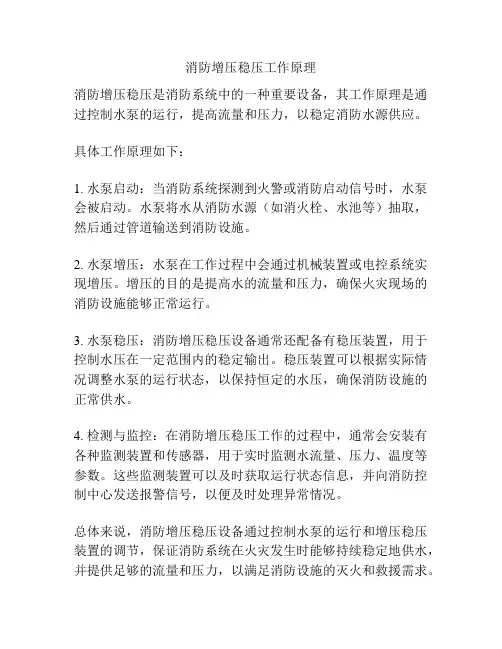

消防增压稳压工作原理
消防增压稳压工作原理
消防增压稳压是消防系统中的一种重要设备，其工作原理是通过控制水泵的运行，提高流量和压力，以稳定消防水源供应。
具体工作原理如下：
1. 水泵启动：当消防系统探测到火警或消防启动信号时，水泵会被启动。
水泵将水从消防水源（如消火栓、水池等）抽取，然后通过管道输送到消防设施。
2. 水泵增压：水泵在工作过程中会通过机械装置或电控系统实现增压。
增压的目的是提高水的流量和压力，确保火灾现场的消防设施能够正常运行。
3. 水泵稳压：消防增压稳压设备通常还配备有稳压装置，用于控制水压在一定范围内的稳定输出。
稳压装置可以根据实际情况调整水泵的运行状态，以保持恒定的水压，确保消防设施的正常供水。
4. 检测与监控：在消防增压稳压工作的过程中，通常会安装有各种监测装置和传感器，用于实时监测水流量、压力、温度等参数。
这些监测装置可以及时获取运行状态信息，并向消防控制中心发送报警信号，以便及时处理异常情况。
总体来说，消防增压稳压设备通过控制水泵的运行和增压稳压装置的调节，保证消防系统在火灾发生时能够持续稳定地供水，并提供足够的流量和压力，以满足消防设施的灭火和救援需求。
解析“消水规”中消防增压稳压设备的原理及计算方法
2.3 Ps1和Ps2之间的调节容积Vw，应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150 L。稳压泵设计流量按1 L/s考虑。
式中C—安全系数，取l.0～1.3；
—工作水泵的计算流量，m3/h；
n—水泵在1h内启动次数。
计算得
因此按150 L考虑。缓冲水容积为防止水泵误启动，按不小于50 L考虑。
此时稳压泵停泵压力稳压泵的扬程应以时，水泵曲线高效区取值。
2.2当稳压泵从消防水池吸水时（见图4），根据国标图集15S909《消防给水及消火栓系统技术规范》图示中（页46）稳压泵设计压力的确定，其提示稳压泵启泵压力。进行设计计算。
消防泵启泵压力
稳压泵停泵压力
稳压泵的扬程
图4当稳压泵从消防水池吸水时，稳压泵设计压力的计算
气压水罐总容积
为气压罐体的水容积)
2.4.当消火栓系统和自动喷水灭火系统采用合用稳压设备时，应综合考虑各消防系统最不利点压力要求计算P1及相关参数。当火灾发生时，气压水罐内压力降至P2，消防水泵应由高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。
或由消防控制中心或消防泵房值班人员根据其发出的启动消防泵报警信号并综合不同消防系统其他信号确定手动行启动消火栓消防泵或自喷消防泵。
增压泵工作原理
增压泵工作原理增压泵是一种用于增加流体压力的机械设备，广泛应用于工业生产、农业灌溉、供水系统、消防系统等领域。
本文将详细介绍增压泵的工作原理，包括结构组成、工作过程和原理分析。
一、结构组成增压泵通常由电机、泵体、叶轮、密封装置和控制系统等组成。
1. 电机：增压泵的动力源，通常采用电动机驱动，根据不同的工作条件和要求选择合适的电机功率。
2. 泵体：增压泵的主要部件，通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和耐压性能。
3. 叶轮：泵体内的旋转部件，可以分为离心式叶轮和轴流式叶轮两种。
离心式叶轮通过离心力将液体推向出口，轴流式叶轮则通过叶片的推力将液体推向出口。
4. 密封装置：用于防止泵体内的液体泄漏，通常采用机械密封或填料密封。
机械密封采用密封环和密封面的配合，填料密封则使用填料填充泵体与轴的间隙。
5. 控制系统：用于控制增压泵的启停、压力调节等操作。
常见的控制系统有手动控制、自动控制和远程控制等。
二、工作过程增压泵的工作过程可以分为吸入过程、压缩过程和排出过程。
1. 吸入过程：当增压泵启动时，电机带动叶轮旋转，泵体内形成低压区域。
此时，液体通过吸入口进入泵体，并被叶轮的旋转力推向泵体出口。
2. 压缩过程：随着叶轮的旋转，液体被推向泵体出口，同时叶轮的离心力将液体压缩。
在压缩过程中，增压泵将液体的压力逐渐提高。
3. 排出过程：当液体被压缩到一定压力后，通过出口管道排出。
同时，增压泵继续工作，不断将液体吸入、压缩和排出，从而实现对流体压力的增加。
三、原理分析增压泵工作的原理主要基于两个原理：离心力和压力传递原理。
1. 离心力原理：增压泵的叶轮旋转产生离心力，使液体受到离心力的作用，从而产生压力。
离心式叶轮通过高速旋转将液体向外推送，产生离心力，使液体的动能转化为压力能。
轴流式叶轮则通过叶片的推力将液体推向出口，同样产生离心力。
2. 压力传递原理：增压泵中的液体在叶轮的作用下，由低压区域向高压区域传递。
消防气压罐与稳压泵工作原理
消防气压罐与稳压泵工作原理消防气压罐和稳压泵是现代建筑和工业领域中至关重要的消防设备之一。
消防气压罐和稳压泵都是用于控制建筑物或建筑物区域内的火灾防范水压的设备。
这些设备能够确保在建筑物或区域内发生火灾时，水流量和水压的稳定性，保证灭火效果的最大化，从而保障人员安全和财产安全。
消防气压罐是一种专门用于增压消防系统的设备，其原理与普通压力罐有所不同。
消防气压罐的主要工作原理是通过配有特殊喷嘴和组件的管路系统将燃烧区域内的消防用水管路和消防用水罐进行连接，将消防用水增压到希望的水压力下。
在消防气压罐中，水泵将水抽入罐中，同时泵口上的检测器对水压力进行检测和控制。
当水压力低于给定的值时，控制器就会启动泵，将水压力升高到设定水平，然后泵就会停止运行，这样可以保证消防系统的水压始终维持在一个稳定的水平。
在消防气压罐中，还有一台称为“空气压缩机”的特殊设备，该设备可以将罐内空气压力增加到预设的压力值。
当火灾发生时，消防系统中的自动开关会发出信号，使得空气压缩机开始向罐内注入空气，从而使水在高压气体的推动下迅速喷出，对火源进行灭火。
相比之下，稳压泵则不同于消防气压罐的设计和工作原理，其主要工作原理是通过水泵和电控制系统将水从消防用水罐中抽取并增压，以保证消防系统中水流量和水压力的稳定性。
与消防气压罐相比，稳压泵在消防系统中的作用是更加稳定和迅速的增压。
当火灾发生时，消防系统中的水泵检测器检测到水压力逐渐下降时，稳压泵就会立即启动，将水泵中的水进行增压，并向消防用水管路中供水，从而保证消防系统中用水的流量和压力。
总的来说，消防气压罐和稳压泵都是现代消防设备中不可缺少的一部分，它们能够有效的保障人员安全和财产安全。
在消防系统设计和建设中，必须考虑到这些设备的配备和使用，以确保系统的可靠性和稳定性。
消防增压稳压设备的工作原理
消防增压稳压设备的工作原理
1.结构组成：
消防增压稳压设备主要由水泵、增压阀、控制系统等组成。
水泵负责将水源引入系统，增压阀则对水流进行控制，确保系统内的水流压力达到消防要求。
控制系统则负责监测系统的工作状态，并根据监测结果自动调节水泵和增压阀的工作状态，实现稳定的水流供应。
2.工作流程：
当消防增压稳压设备启动时，水泵会开始工作，将水源引入系统。
水流经过进水管道进入增压阀。
增压阀根据系统的需求自动调节进入阀和出口阀之间的流量，以达到稳定的出水压力。
增压阀通过调节阀芯的开度和流通面积，来控制水流的出口压力。
在正常运行状态下，增压阀保持一个恒定的开度，以使水流能够稳定地流出系统。
控制系统会实时监测系统的工作状态，如出水压力、水流量等，并根据监测结果自动调节水泵和增压阀的工作状态，以保持出水压力稳定。
3.压力控制：
消防增压稳压设备的关键是压力控制。
在正常运行状态下，控制系统会通过传感器监测出水压力。
如果出水压力低于预设值，控制系统会向水泵发出信号，让水泵增加供水量，以提高系统的出水压力。
相反，如果出水压力高于预设值，控制系统会向水泵发出信号，让水泵减少供水量，以降低系统的出水压力。
通过这种方式，控制系统可以实时监测并调整系统的出水压力，保证消防系统所需的稳定压力。
4.故障保护:
总的来说，消防增压稳压设备的工作原理主要包括通过水泵将水源引入系统，然后通过增压阀控制水流的流量和压力，最后通过控制系统实现动态调节，以保持稳定的供水压力。
该设备通过这样的工作原理可以确保消防水源供水的安全可靠性，提高消防系统的工作效率和响应能力。
消防稳压(气压)罐的工作原理
消防稳压(气压)罐的工作原理消防稳压罐(又名:消防气压罐)用于顶层消防给水的增压也是设计常用的一种增压设施。
气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。
一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积，如图1所示。
系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。
如此循环以保持系统的高压状态。
当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。
二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
1、气压罐的总容积V气压罐的总容积一般按公式V= βVX÷(1- αb)计算。
式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。
消防贮水总容积（VX）：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪（每支水枪流量5L/s）计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1L/s计，消防贮水容积为5*1*30=150L。
消防增压稳压设备工作原理
消防增压稳压设备工作原理
消防增压稳压设备工作原理主要涉及以下几个方面：
1. 加压机原理：加压机是消防增压稳压设备的核心组成部分，其作用是通过电动机驱动，将空气或水等介质抽入机内，然后经过压缩后再排出。
加压机的工作原理可以分为以下几个步骤：引入介质、压缩介质、排出介质。
通过这个过程，加压机能够将消防系统中的水压提升到预定的水平。
2. 压力稳定原理：消防增压稳压设备中一种重要的功能是稳定水压。
它通常通过设置一个稳压阀来实现。
稳压阀根据设定的压力值，控制进入加压机的介质的流量大小，从而保持消防系统的水压稳定在设定值范围内。
当水压超过设定值时，稳压阀会自动减小介质的流量，从而降低水压；当水压低于设定值时，稳压阀会增大介质的流量，从而提高水压。
3. 自动调节原理：消防增压稳压设备通常具备自动调节的功能，能够根据消防系统中的压力变化自动调整加压机的运行状态。
当消防系统中的压力变化较大时，自动调节机制可以通过控制加压机转速、引入介质的流量等方式来实现压力的快速调节，以保持系统中的水压稳定，满足火灾消防需要。
4. 安全装置原理：消防增压稳压设备通常还配备有多种安全装置，以确保其安全可靠运行。
这些安全装置包括压力开关、过流保护器等。
当系统中的压力超过设定的安全阈值或加压机运行过程中出现故障时，这些安全装置会自动触发，切断加压机的电源，从而避免可能的事故发生。
综上所述，消防增压稳压设备工作原理主要包括加压机原理、压力稳定原理、自动调节原理和安全装置原理等。
通过这些原理的相互配合，消防增压稳压设备能够确保消防系统中的水压稳定，并在火灾发生时提供足够的水压供应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防增压设备工作原理
1、利用高位消防水池(例如山顶上的高位消防水池)对消防管网增压稳压。
这种系统称为常高压消防系统，但在实际工作中很少见到。
2、利用设在建筑顶层的高位消防水箱对消防管网增压稳压；按“高规”GB 50045—95的规定，当高位消防水箱提供的水压不能满足最不利点处的消防水压，则应设高位消防水箱增压装置。
按我国现行“高规”GB50045—95及《建筑设计防火规范》GBl6—87的规定，对于临时高压消防给水系统均应设置高位消防水箱。
此时应注意：
（1）稳压泵应能自动启停，并受控于设置在系统管道上的压力检测装置。
（2）稳压泵宜设置在系统顶部靠近高位水箱处，以降低稳压泵的额定工作压力，节约能源。
（3）稳压泵组应设在旁线的管道上。
（4）对自动喷水灭火系统，稳压泵的加压点，应设在系统的水源侧。
3、利用设在水泵房内的专用稳压泵与气压罐协同工作对消防管网增压稳压，使之处于准备消防状态。
（1）当规范允许用气压罐代替高位水箱时，气压罐必须储存十分钟的消防用水量，平时不能动用，火灾时方可动用，通常称这样的气压罐为“大罐”，“大罐”只能启动稳压泵和停止稳压泵，一般不要求用它的信号去启动主泵，更不允许用它的信号去停运主泵。
（2）“小罐”是指按规范要求，配合高位水箱增压而设置的气压给水装置。
该装置的气压罐仅储存火灾初期的30S的消防用水量，对消火栓给水系统，其调节容积为2支水枪30S用水量，即2×5（L/S）×30=300（L）；对自动喷水灭火系统，其调节容积为5只标准喷头30S的用水量，即5×1（L/S）×30=150（L）。
当采用“小罐”时，气压罐不但能发出启动和停止稳压泵的信号，而且还能发出启动消防主泵的信号。
即设备投入正常运行后，系统水压将保持在设定的上下限（即稳压泵的启动和停机压力）之间，当管网泄露、系统压力降至设定压力下限P2时，稳压水泵自动启动，对管网进行补水稳压，以供消防供水系统保证最不利配水点的消防所需压力，当系统压力达到设定压力上限P1时稳压泵停止工作，每次压力下降时，都将重复上述的运行过程，以稳定消防管网的压力和气压罐的调节水容积。
消防用水时，稳压泵持续运行阻止不住压力的下降，当系统压力降至消防主泵启动压力P3时，电控系统发出报警信号，启动消防主泵进行供水，当消防主泵运行达到额定流量和压力时，控制系统关闭稳压水泵运行。
当单台消防泵运行仍阻止不住压力的下降，系统压力降至消防最低压力P4时，消防备用泵启动。
