第3章 墙体构造
第4篇 第3章 墙体的基本构造
第4篇 建筑构造
第3章 墙体的基本构造
2、设臵圈梁和构造柱 圈梁又称腰箍，是沿外墙四周及部分内横墙设臵的 连续闭合的梁。圈梁可配合楼板的作用，提高建筑物 的空间刚度及整体性，增强墙体的稳定性，减少由于 地基不均匀沉降而引起的墙身开列。
第4篇 建筑构造
第3章 墙体的基本构造
圈梁宽一般与墙厚同，梁的高度一般不小于120。常 见的为180、240mm。
标准机制砖的尺寸
第4篇 建筑构造
第3章 墙体的基本构造
承重多孔砖: 长×宽×厚＝240×115×90mm 长×宽×厚＝190×190×90mm
第4篇 建筑构造
第3章 墙体的基本构造
水泥砌块： 混凝土小型空心砌块：190×190×390mm 190×190×190mm 190×190×90mm 粉煤灰硅酸盐中型砌块：240×380×880mm 240×430×850mm 蒸压加气混凝土：长度＝600mm a系列：宽：75、100、125、150mm 厚：200、250、300mm b系列：宽：60、120、180mm 厚：240、300mm
第4篇 建筑构造
第3章 墙体的基本构造
3.2.2 砌体墙的砌筑方式及洞口处理 1、砌筑砂浆和砌筑方式对砌体墙的影响 砖墙的组砌方式简称砌式，是指砖在砌体中的排 列方式。为了砖墙坚固，砖的排列方式应遵循内外搭 接、上下错缝的原则，错缝距离一般不小于６０ｍｍ。 错缝和搭接能够保证墙体不出现连续的垂直缝，以提 高墙的强度和稳定性。 底层室内地面±0.000以下应用水泥砂浆砌筑， 在±0.000以上则应用混合砂浆砌筑。 错缝搭接、避免通缝、横平竖直、砂浆饱满
第4篇 建筑构造
第3章 墙体的基本构造
夯土墙
第4篇 建筑构造
墙体构造精品PPT课件
建筑构造
三、砖墙的细部构造
▪
圈梁的数量应根据建
筑物的结构、高度及所在
地区的抗震设防烈度等因
素确定。圈梁的位置，当
只设一道圈梁时，应设在
顶层屋盖处。圈梁数量较
多时，除顶层设一道圈梁
外，还可分别在基础顶部、
楼板层和门窗洞口上方设
置圈梁。门窗洞口上方设
圈梁时可不再设过梁。
第三章 墙体构造
建筑构造
三、砖墙的细部构造
建筑构造
第二节 砖墙构造及砌块墙
第三章 墙体构造
▪
在我国，砖墙的应用历时已久，主要原因是
其自身优点很多：取材容易，制造简便；施工简
单，不需大型设备；有一定的保温、隔热、隔声、
防火、防冻效果；有一定的承载能力。但存在施
工速度慢，工人劳动强度大；自重大，占面积多，
尤其是大量使用的黏土砖与农田争地等缺点。因
▪ 水平防潮层是指建筑物内外墙靠近室内地坪沿水平方向设 置的防潮层。水平防潮层根据材料的不同，有油毡防潮层、 防水砂浆防潮层和细石混凝土配筋防潮层。
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
此，为保护农田，克服黏土砖资源不足，减轻建
筑自重，走建筑工业化道路，砖墙材料的改革势
在必行，砌块墙的应用越来越广泛。
建筑构造
一、砖墙的材料
▪ （一）砖 ▪ 砖的种类很多，根据其制作
工艺不同，可分为烧结砖和 蒸养砖。烧结砖如粘土砖、 煤矸石砖等；蒸养砖如灰砂 砖、炉渣砖、粉煤灰砖等。
建筑装饰构造--第三章墙体构造
二.砖墙构造
(一)砖墙的材料 1.砖 （表3－1）
类型：普通粘土砖、粘土多孔砖、粘土空心砖。 规格：240×115×53、190×190×90。 强度等级(标号)：MU30～MU7.5
2.砂浆
种类——按作用：砌筑砂浆、抹面砂浆、防水砂浆。 按材料：水泥砂浆、混合砂浆、石灰砂浆。
强度等级：M15～M0.4
2.门窗过梁 (1)位置—— 门窗洞口及其它洞口的上部。 (2)作用—— 支承并传递洞口上部荷载，装饰立面。 (3)形式
砖拱过梁 —— 砖砌平拱、弧拱。
钢筋砖过梁 —— 在砖砌体灰缝中埋设钢筋。
钢筋混凝土过梁 —— 将钢筋混凝土粱架在洞口上部。
过梁的形式
(a) 墙面有粉刷时 (b) 窗洞周边做窗套时 (c) 窗顶做窗楣或遮阳板时 (d) 墙面不做粉刷时
4.圈梁的构造做法
—— 钢筋砖圈梁、钢筋混凝土圈梁。
(二)构造柱
设在墙体中的现浇钢筋混凝土立柱。
1.构造柱的作用
—— 约束墙体，防止墙体开裂散塌， 提高墙体整体性和刚度。
2.构造柱的设置位置
——外墙四角；纵横墙交接处； 楼梯间四角；较大洞口两侧； 较长墙体中部。
3.构造柱与墙体的拉接构造
——沿墙体每隔500mm高设2￠6 钢筋伸入墙体长1m。
(二)砖墙砌筑方式
1.实体墙的砌式
砌筑方式——
全顺式、一顺一顶 式、多顺一顶式、每 皮顶顺相间式、两平 一侧式。
墙厚——
12墙、18墙、24墙、 37墙、49墙。
2.空心砖墙和多孔砖墙砌式
全顺式砌筑，墙厚200mm。空心砖用于 非承重墙，多孔砖可用于承重墙。
(三)砖墙的细部构造 1.墙脚构造
(1)墙身防潮层

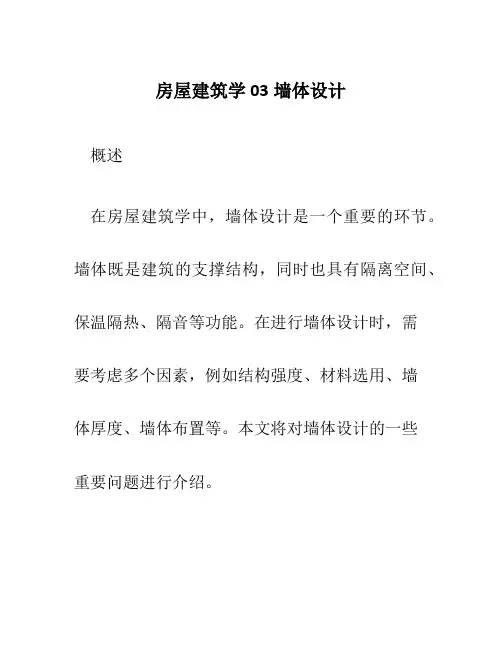

房屋建筑学03墙体设计
房屋建筑学03墙体设计概述在房屋建筑学中，墙体设计是一个重要的环节。
墙体既是建筑的支撑结构，同时也具有隔离空间、保温隔热、隔音等功能。
在进行墙体设计时，需要考虑多个因素，例如结构强度、材料选用、墙体厚度、墙体布置等。
本文将对墙体设计的一些重要问题进行介绍。
墙体材料选择在进行墙体设计之前，首先需要确定墙体所采用的材料。
常见的墙体材料有砖、混凝土、钢筋混凝土等。
不同的材料具有不同的优缺点，因此需要根据具体情况进行选择。
砖墙砖墙是一种常见且经济实用的墙体材料。
砖墙可以根据需要选择不同种类的砖，例如粘土砖、蒸压砖等。
砖墙施工简单、强度高、隔音效果好，但是保温隔热性能较差。
混凝土墙混凝土墙是一种坚固耐用、抗震性能好的墙体材料。
混凝土墙施工简单方便，墙体厚度可以根据需要进行调整。
同时，混凝土墙还具有良好的隔热、隔音性能，但是价格相对较高。
钢筋混凝土墙钢筋混凝土墙是以混凝土为主体，钢筋为增强材料的墙体结构。
钢筋混凝土墙结构稳定、抗震性能好，同时还具有良好的隔热、隔音性能。
但是钢筋混凝土墙施工相对复杂，需要进行混凝土浇筑、钢筋布置等工序。
根据具体的设计要求和经济条件，可以选择适合的墙体材料。
墙体厚度设计墙体的厚度是墙体设计中的一个重要参数，直接影响墙体的稳定性和承重能力。
墙体厚度的设计需要考虑以下几个因素：结构强度墙体的厚度与墙体的结构强度密切相关。
一般情况下，墙体的厚度应根据墙体所承受的荷载进行确定。
例如，在承重墙体设计中，需要根据荷载计算确定墙体的厚度，以保证墙体能够承受荷载并保持结构稳定。
隔音效果墙体的厚度对于隔音效果有一定的影响。
一般情况下，墙体的厚度越大，隔音效果越好。
因此，在进行墙体设计时，可以根据需要选择适当的墙体厚度来提高隔音效果。
保温隔热性能墙体的厚度对于保温隔热性能也有一定的影响。
一般来说，墙体的厚度越大，保温隔热性能越好。
在墙体设计中，可以通过增加保温层、选择保温材料等方式来提高墙体的保温隔热性能。
第4篇第3章墙体的基本构造PPT课件
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
玻璃幕墙与石材幕墙
金属幕墙
半隐框玻璃及铝板幕墙
正在安装幕墙的建筑
现场组装式幕墙实例
层间单元组装式双层幕墙现场安装实例
点式玻璃幕墙
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
1. 墙体的结构布置 在建筑平面设计的同时，应综合考虑到建筑结构的
要求，确定承重结构体系，区分承重墙与非承重墙。 2.具有足够的强度和稳定性 3.保温、隔热 4.隔声 5.满足防火 6.满足防潮、防水的要求 7.满足敷设管道的要求
3.2 砌体墙的构造 3.2.1 砖墙材料 1. 砖 （1）砖的种类（P.126） （2）砖的强度（P.126） 2.砂浆 （1）砂浆的种类（P.128） （2）砂浆的强度 3.2.2 砌体墙的组砌方式（P.129）
圈梁与构造柱整浇
脱模后的圈梁、构造 柱
圈梁、构造柱与框架结构梁、柱的区别 ：
圈梁、构造柱是墙体的一部分，不单独承 重；
圈梁、构造柱与墙体同步施工，墙不是填 充体；
圈梁、构造柱的断面尺寸和配筋不需结构 计算
3.3 轻质内隔墙与隔断的基本构造
3.3.1 隔墙：非承重的内墙通常称隔墙，应具有自重轻、隔声、 防火、防潮、防水。
3.4 非承重外墙及幕墙的基本构造
教学课件：第3章-重力式挡土墙-悬臂式挡土墙
设计原理
平衡原理
重力式挡土墙依靠自身重量产生的摩 擦力和正压力来平衡土压力，保持稳 定。
抗滑稳定性
抗倾稳定性
根据墙后土压力和墙前被动土压力的 大小和分布，合理设计挡土墙的截面 尺寸和配筋，保证挡土墙的抗倾稳定 性。
通过合理设计挡土墙的底面积和埋深， 以及采取抗滑措施，提高挡土墙的抗 滑稳定性。
构造与分类
04 工程实例
重力式挡土墙实例
实例1
某山区公路重力式挡土墙，采用天然石材建造，利用墙体自重抵抗侧向土压力，有效防 止山体滑坡。
实例2
某河岸防护工程重力式挡土墙，采用混凝土浇筑，结合锚杆加固，有效防止河岸坍塌。
悬臂式挡土墙实例
实例1
某桥梁引道路基悬臂式挡土墙，采用钢筋混凝土结构，利用悬臂受力特点承受侧向土压力，提高路基稳定性。
构造
重力式挡土墙主要由墙身、基础、排水设施等部分组成。墙身通常采用混凝土 或石料浇筑，基础一般采用混凝土或钢筋混凝土，排水设施包括排水沟和滤水 层等。
分类
根据墙背倾角的不同，重力式挡土墙可分为俯斜式、仰斜式、垂直式和凸折式 四种类型。
应用场景
适用范围
重力式挡土墙适用于一般工程条件， 如路肩墙、路堤墙、岸壁墙等。
悬臂式挡土墙
设计时需考虑墙体的抗弯和抗剪能力，以及地基变形的影响，墙体的长度和配筋需满足稳定性要求。
应用范围比较
重力式挡土墙
适用于承载能力较好的地基，如岩石、硬土 等，常用于山区、河岸等地的防护工程。
悬臂式挡土墙
适用于地基承载能力有限的地段，如软土地 基、河岸等，常用于城市、工业区等需要美 观防护的工程。
实例2
某地铁站台悬臂式挡土墙，采用地下连续墙结构，结合锚杆加固，有效防止地铁站台周边土体坍塌。
建筑构造基础 题库答案 第三章 墙体构造
±0.000以下的工程应采用（）砌筑水泥砂浆砖墙的厚度应和砖的尺寸相匹配，标志尺寸一般有（）mm。
120 180 240 370墙体根据受力情况分为（）承重墙非承重墙下列哪些墙体为非承重墙？隔墙框架结构填充墙幕墙自承重墙不承受楼板和屋顶传来的荷载，但是需要承担其本身自重，所以其下需要设条形基础。
对首层地面的垫层为不透水材料时，墙身水平防潮层的位置标高一般在0.060处错当门窗洞口上部有集中荷载作用时，不可选用砖拱过梁。
对散水和勒脚，应该先做好散水再做勒脚，保证勒脚与建筑主体一起自由沉降。
错室内地坪面出现高差时，需要设置一道水平防潮层、一道垂直防潮层。
错墙脚防潮层部位采用钢筋混凝土地圈梁时，可不设防潮层。
墙脚采用（）等材料，可不设防潮层。
①粘土砖②砌块③条石④混凝土34墙体勒脚部位的水平防潮层一般设于（）底层地坪混凝土层之间的砖缝中首层地面的垫层为不透水材料时，墙身水平防潮层的位置标高一般在（）处。
-0.060±0.000以下的工程应采用（）砌筑。
水泥砂浆后砌墙体与原有结构之间应设拉结钢筋，其直径、根数和间距为（）2Φ6@500下列哪种做法不是墙体的加固做法（）在墙体适当位置用砌块砌筑提高建筑整体性的措施有（）设置圈梁设置墙体和主体之间的拉结筋设置门垛或壁柱圈梁可以增加墙体的整体性，为保证圈梁的承受荷载，其配筋需要按照框架梁来设计错《建筑设计防火规范》GB50016-2014中规定：住宅建筑高度超过（）米为一类高层住宅？54圈梁是保证砖混结构建筑整体性的有效措施，其按照构造配筋，不需要按照结构梁设计。
对框架结构的建筑，由于有框架柱的存在而不必再设构造柱。
错构造柱截面尺寸应不小于120*240mm错圈梁必须是内墙和外墙上全部设置，而且必须连续封闭。
错圈梁的截面高度最小为120mm。
对圈梁可以增加墙体的整体性，为保证圈梁的承受荷载，其配筋需要按照框架梁来设计错增加构造柱的作用是为使墙体墙角挺直。
建筑构造第三章
第三章：墙体一、填空l、窗台宜挑出_______，且必须抹出_______或鹰嘴线以防雨水污染外墙面。
2、墙体的组砌原则是墙面美观，施工方便、________、，避免通缝，保证砌体强度和整体性。
3、板条抹灰隔墙主要由________，________，________，________五部分组成。
4、砌筑砂浆是和掺合水搅拌而成。
5、不透水性地面和垫层，墙壁身防潮层宜设置在_________________。
6、勒脚的高度一般应距室外地坪____________以上。
7、变形缝分位________,_________,_________三种。
8、常用的防潮层材料做法有一毡二油防潮层,__________防潮层，防水砂浆砌砖防潮层，_______防潮层______防潮层。
9、散水宽度一般应________外向横坡宜__________。
10、在砖混结构中，楼板支承方式为______，_______，_______三种方式。
11、普通砖的规格为________。
12、提高砖墙砌体强度的主要途径是___________。
13、抹灰类装修按照建筑标准分为三个等级，即、和三类。
14、沉降缝基础处理的方法有、、和。
15、墙体按其受力状况不同，分为和两种，其中包括自承重墙、隔墙，填充墙等。
二、判断题。
1、散水适用于降雨较少的情况( )2、伸缩缝和沉降缝基础可以不断开。
( )3、圈梁中断可以在其上或下方增加一道附加圈梁与被中断的主圈梁搭接，搭接长应大于等于两圈粱高差的二倍，且不小于1000mm。
( )4、圈梁和构造柱是加强房屋空间刚度和整体性的构造措施。
( )5、设有暖气槽的窗台，至少应有240mm的围护墙。
( )6、圈梁是均匀地卧在墙上的闭合的带状的梁。
( )7、寒冷地区外墙过梁常采用L形，以减缓热桥的危害。
( )8、圈梁梁顶标高位于预制空心板板底20mm痤浆位置。
( ) 。
9、一砖半墙厚实际尺寸为365毫米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
垂直防潮层 在需设垂直防潮层的位置先用水泥砂浆抹面找平，刷冷
底子油一道，再刷热沥青两道；也可以采用掺有防水剂的 砂浆抹面的做法。
钢筋混凝土防潮 当在需设防潮层的位置遇有钢筋混凝土圈梁，或墙身
由混凝土、料石等材料组成，可利用混凝土和石材本身的 防水性能，不再另做防潮层。
2、门窗洞口构造
（1）门窗过梁砖砌平拱 砖砌平拱是一种传统的过梁形式，
砌块墙
墙体按受力性质： 承重墙和非承重墙、填充墙
墙体按构造形式： 实体墙、空体墙和组合墙
实体墙
空体墙
组合墙
墙体按施工方法：
墙体按施工方法可分为叠砌式、板筑式和装配式板材墙。
板筑式墙体
板筑式墙体
装配式板材墙体
三、墙体的承重方案
横墙承重方案 纵墙承重方案 混合承重方案 局部框架承重方案
局部框架承重方案
第二节 砌体墙
一、砖砌体墙 （一）砌筑材料 1、砖 按制作工艺：烧结砖和非烧结砖
非烧结砖
烧结砖
按形状：实心砖、多孔砖和空心砖。 普通实心粘土砖的规格是统一的，称为标准砖，其尺寸（长× 宽×厚）为240mm×115mm×53mm，加上砌筑时所需要的灰 缝尺寸（灰缝宽度按10㎜计算），长宽厚之比为4：2：1。
3、墙身加固措施
（1）门垛和壁柱
门垛
壁柱
（2）圈梁 圈梁-----沿外墙四周及部分内墙的水平方向设置的连续闭合的梁。
圈梁的作用-----提高房屋的空间刚度和整体性，增加墙体 的稳定性，减少地基不均匀沉降引起的墙体开裂。
圈梁的作用与捆书绳作用类似
①钢筋砖圈梁： 做法是在楼层标高
以下的墙身上，在砌 体灰缝中加入钢筋， 梁高4～6皮砖，钢筋 不宜少于6φ6，分上 下两层布置，水平间 距不宜大于120mm， 砂浆强度等级不宜低 于M5。
预制过梁 现浇钢筋混凝土过梁
（2）窗台 内窗台和外窗台；
悬挑窗台和非悬挑窗台； 有砖砌窗台、钢筋混凝土窗台等。
外窗台应设置排水构造，防止雨水积聚在窗下并侵入 墙身或向室内渗透。
外窗台表面应做一定的排水坡，悬挑窗台应做滴水槽 或抹成斜面，有利于排水。
当外墙面为面砖贴 面时，可不必设悬挑窗 台，仅将窗洞底面用面 砖贴成斜面即可。
明沟：设置在外墙四周的排水沟，可将屋面落下的雨水有 组织的排向雨水井。
明沟可用砖砌、石砌或混凝土现浇，沟底做0.5%～1%的 纵。
外墙与明沟之间应做散水。
（3）墙身防潮层 水平防潮层 垂直防潮层
防潮层的做法
水平防潮层 水平防潮层一般有卷材防潮层、防水砂浆防潮层、细石混 凝土防潮层和钢筋混凝土基础梁防潮等。 （1）卷材防潮层 （2）防水砂浆防潮层 （3）细石混凝土防潮层
第3章 墙体构造
第一节 概 述
一、墙体的名称与分类
(一)墙体的名称
二、墙体的设要求
1、承载力要求 2、稳定性要求 3、保温要求 4、隔热要求 5、隔声要求 6、防火要求 7防水防潮要求
二、墙体的分类
墙体按所采用的材料： 砖墙、石墙、土墙、钢筋混凝土墙和砌块墙。
砖墙
石墙
土墙
交河故城
钢筋混凝土墙
（3）构造柱 构造柱：提高砌体结构抗震能力、防止房屋倒塌。
构造柱一般设置：房屋四角、纵横墙交接处、楼梯间、 电梯间转角处、较大洞口两侧、错层部位横墙与纵墙交接 处及大空间内外墙交接处等。
水平灰缝的砂浆饱满度不 得低于80％，竖向灰缝宜采用加 浆填灌的方法，保证灰缝饱满。
顺砖------砖的长面平行于墙面砌筑； 丁砖------垂直于墙面砌筑； “皮”-------每砌筑一层砖称为一皮。
砖墙砌筑的方式：一顺一丁式（又称上下皮一顺一丁式） 多顺一丁式 十字式（又称每皮一顺一丁式） 全顺式 两平一侧式等
是采用竖砌的砖做成水平的拱券。 砖砌平拱的最大跨度不超过1.2m。
（2）砖砌过梁
钢筋砖过梁 钢筋砖过梁是在门窗洞口上部墙体的砂浆层内配
置钢筋形成的一种过梁。 钢筋砖过梁的最大跨度不超过2m。
钢筋混凝土过梁 钢筋混凝土过梁是一种普遍应用的过梁，梁宽一般同墙厚，
两端支承在墙上的长度不小于240㎜，过梁的高度由计算确定。 常用的梁高有60㎜、120㎜、180㎜、240㎜。
（1）勒脚
（2）散水和明沟 散水通常是在素土夯实，铺三合土、混凝土等材料，厚度 60～70mm，应设不小于3%的排水坡度，宽度一般0.6～10m。 散水与外墙交接处应设分隔缝，并用弹性材料嵌缝，防止 外墙下沉时将散水拉裂。散水整体面层纵向每隔6～12m做一 道伸缩缝，缝口的处理与散水和外墙交接处的分隔缝构造相 同。
（三）砖墙的细部构造
1、墙脚构造 墙脚：指室内地面以下、基础以上的这段墙体。 内外墙都有墙脚，外墙的墙脚又称勒脚 。
墙脚容易出现以下几方面的问题： 容易受到地面上各种机械撞击而损坏； 地表雨水容易溅湿墙面，使墙身受潮，影响正常使用； 地表雨水下渗至墙脚附近的土壤里，土壤中的含水量增加 容易造成墙体受潮，甚至引起地基的不均匀沉降； 地面以下土层中的潮气沿墙身向上渗透
由于实心粘土砖的制作破坏了大量农田，现已很少使用！
普通黏土砖墙的厚度
烧结多孔砖：以粘土、煤矸石或页岩等为主要原料焙烧而成， 孔洞率不少于15%。
目前使用的多孔砖，有P型和M型。
蒸压灰砂砖
混凝土普通砖
2、砂浆 作用：砂浆是砌体的胶结材料，它将砌块联结成整体，并将 砌块间隙填平、密实，使它均匀传力，并提高保温、隔热和 隔声能力。
种 类： 常用的砌筑砂浆有水泥砂浆、石灰砂浆和混合砂浆。 砂浆的强度等级：分为七级，有M0.4、M1、M2.5、M5、
M7.5、M10和M15。 M5以上属高强度砂浆，M1到M5是常用的砌筑砂浆。
（二）砖墙的组砌方式 砖墙的组砌原则：横平竖直、
错缝搭接、砂浆饱满，不能出现 通缝。
水平灰缝厚度和竖向灰缝宽 度宜为10㎜，但不应小于8㎜， 也不应大于12㎜。
②钢筋混凝土圈梁： 高度一般不小于120mm，常见的高度为180mm、240mm，
构造上宽度宜与墙同厚，当墙厚为240mm以上时，其宽度可为墙 厚的2／3。
钢筋混凝土圈梁宜设在楼板标高处，内墙圈梁一般在板下。
钢筋混凝土圈梁被门窗或其它洞口截断不能封闭时，应 在洞口部位增设相同截面的附加圈梁。
