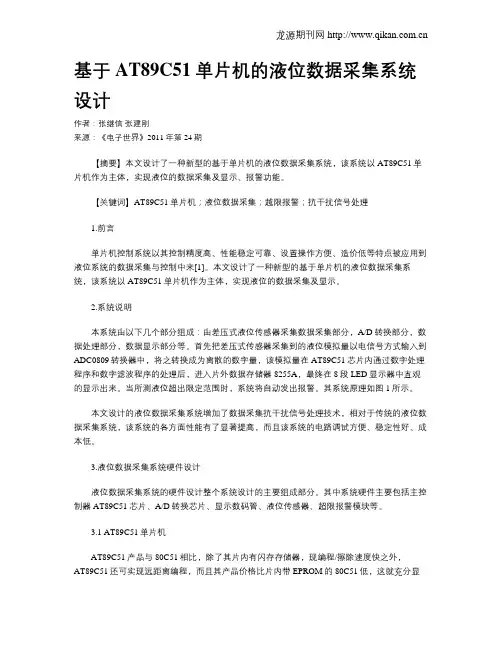

基于AT89C51单片机的液位数据采集系统设计
基于AT89C51单片机的液位数据采集系统设计作者：张继信张建刚来源：《电子世界》2011年第24期【摘要】本文设计了一种新型的基于单片机的液位数据采集系统，该系统以AT89C51单片机作为主体，实现液位的数据采集及显示、报警功能。
【关键词】AT89C51单片机；液位数据采集；越限报警；抗干扰信号处理1.前言单片机控制系统以其控制精度高、性能稳定可靠、设置操作方便、造价低等特点被应用到液位系统的数据采集与控制中来[1]。
本文设计了一种新型的基于单片机的液位数据采集系统，该系统以AT89C51单片机作为主体，实现液位的数据采集及显示。
2.系统说明本系统由以下几个部分组成：由差压式液位传感器采集数据采集部分，A/D转换部分，数据处理部分，数据显示部分等。
首先把差压式传感器采集到的液位模拟量以电信号方式输入到ADC0809转换器中，将之转换成为离散的数字量，该模拟量在AT89C51芯片内通过数字处理程序和数字滤波程序的处理后，进入片外数据存储器8255A，最终在8段LED显示器中直观的显示出来。
当所测液位超出限定范围时，系统将自动发出报警。
其系统原理如图1所示。
本文设计的液位数据采集系统增加了数据采集抗干扰信号处理技术，相对于传统的液位数据采集系统，该系统的各方面性能有了显著提高，而且该系统的电路调试方便、稳定性好、成本低。
3.液位数据采集系统硬件设计液位数据采集系统的硬件设计整个系统设计的主要组成部分。
其中系统硬件主要包括主控制器AT89C51芯片、A/D转换芯片、显示数码管、液位传感器、超限报警模块等。
3.1 AT89C51单片机AT89C51产品与80C51相比，除了其片内有闪存存储器，现编程/擦除速度快之外，AT89C51还可实现远距离编程，而且其产品价格比片内带EPROM的80C51低，这就充分显示出AT89C51的优越性。
由于本次设计的任务是建立一个液位数据的实时采集系统，因此选用选用双排直插式结构的AT89C51单片机，满足设计要求。
基于AT89C51单片机的水位控制系统的课程设计-推荐下载
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术0艺料不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试22下卷，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看2度并22工且22作尽22下可22都能2可地护1以缩关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编5试要写、卷求重电保技要气护术设设装交备备4置底高调、动。中试电作管资高气，线料中课并3敷试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
基于单片机的水位检测与控制系统(word文档良心出品)
电子信息工程实验教学中心《综合课程设计》设计报告完成日期：2015/6/30目录摘要 (1)1 绪论 (2)1.1 项目研究背景及意义 (2)1.2 课题现状32 总体设计方案及论证 (3)2.1 总体方案设计 (3)3 硬件实现及单元电路设计 (4)3.1 设计原理 (4)3.2 设计方案 (5)3.3 传感器模块 (5)3.3.1 传感器的选择 (5)3.4 系统工作原理......................................................... 错误！未定义书签。
3.5 水位显示电路 (7)3.6 外部晶振时钟电路的设计 (7)3.7 时钟电路的设计 (8)3.8 自动报警电路 (8)3.9 中央处理器模块 (9)3.10 继电器控制模块 (9)3.11 水位检测系统仿真图 144 软件设计 (13)4.1 主程序工作流程图 (13)5 总结 (15)6 参考文献 (15)附录 (16)附件1：原理图 (16)附件2：仿真图 (16)附件3：元件清单 (17)附件4：程序........................................................................... 错误！未定义书签。
摘要随着社会的发展，科技的进步以及人们生活水平的逐步提高，各种方便与生活的自动控制系统开始进入了我们的生活，单片机作为微型计算机发展的一个重要分支，具有高可靠性、高性能价格比、低电压、低功耗等优势，以其为核心的自动控制系统赢得了广泛的应用。
该课程设计的题目是基于单片机的水塔水位控制，在此水塔水位控制系统中，检测信号来自插入水中的4个金属棒，以感知水位变化情况。
工作正常情况下，应保持水位在某一范围内，当水位变化发生故障的时候，及时关断电机电源，发出声、光报警信号。
其目的在于对单片机技术的应用，由单片机实现自动运行，使水塔内水位始终保持在一定范围，以保证连续正常地供水。
基于AT89C51单片机的水位控制系统课程设计报告设计.doc
基于AT89C51单片机的水位控制系统课程设计报告设计课程设计课程名称嵌入式系统课程设计学科名称(加粗，3号)专业课5月31日，XXXX项目权重分值具体要求分值文献阅读和调查论证0分。
XXXX年月日分工合作描述学科名称学生姓名学生编号工作完成DS18B20数字温度计设计最终总结调试。
所有团队成员将共同完成项目总结1 1简介3 2设计方法和原则4 (1)水塔水位控制原则4 (2)总体设计4 3硬件设计5 (1)硬件设计5 (2)主芯片AT89C51 5 (3)光学报警和显示电路6 (4)键盘连接电路6 (5)复位电路7 (6)晶体振荡器电路8 4软件设计9 (4)) 程序流程图及其分析9 5系统仿真和实际调试10 (1)组件列表10 (2)系统调试和仿真10 6共结13致谢13附录1源代码15word模型抽象水箱液位控制系统研究背景:在工农业生产中，经常需要控制液位。
随着国家工业的快速发展，水位控制技术已经广泛应用于石油、化工、医药、食品等行业。
低温液体(液氧、液氮、液态氩、液化天然气和液态二氧化碳等。
)被广泛使用。
作为储存低温液体的容器，它们必须能够承受载荷。
在电厂和钢厂，维持正常的锅炉汽包水位、除氧器水位、汽轮机凝汽器水位、高低压加热器水位等。
是设备安全运行的保证。
在教学和科研中，经常会遇到需要控制水位的实验装置。
水箱液位控制系统的研究意义:大型水箱是许多公司生产过程中必不可少的一部分。
其优异的性能和工作质量不仅对生产有很大的影响，而且影响安全生产。
过去，大量的水箱操作是由相应的人员进行的。
这种人工方法带来了很大的缺点，例如水位控制、水箱环境的持续监控、夜间监控等。
操作人员稍有疏忽，或者简单的监控设备损坏，都会给生产人员的人身安全带来不可挽回的损失和更严重的风险。
因此，要控制水箱，如果我们能使用精确的自动系统，严格按照生产规定操作，就能最大限度地避免事故的发生，节约资源，有效地提高生产效率。
从节约水资源的角度考虑，以往的人工控制在很多情况下造成了不必要的资源浪费。
C51课程设计报告基于AT89C51单片机的水位控制系统设计概述
课程设计课程名称嵌入式系统课程设计题目名称（黑体，三号）专业班级2013级电子信息科学与技术（3）班学生姓名张磊、徐贤进、曹谦、王浩学号51202011026、5120201101251202011021、51202011033指导教师吕俊龙二○一五年五月三十一日蚌埠学院计算机科学与技术系本科课程设计成绩评定表项目权重分值具体要求得分文献阅读与调查论证0.20 100能独立查阅文献和从事其它调研活动；有收集、加工各种信息的能力设计质量0.30 100 设计合理、功能齐备，程序运行正常，实验数据准确可靠；有较强的实际动手能力论文撰写质量0.20 100设计说明书完全符合规范化要求，用A4复印纸打印成文学习态度0.20 100 学习态度认真，科学作风严谨，严格按要求开展各项工作，按期完成任务学术水平与创新0.10 100 设计有创意，有一定的学术水平或实用价值总分评语：存在问题:等级：指导教师：年月日蚌埠学院计算机科学与技术系课程设计任务书课程嵌入式系统课程设计班级2013电子信息科学与技术<3>班指导教师吕俊龙题目 DSB18B20数字温度计的设计完成时间2015年 5月28日至2015年6月21日主要内容功能要求：数字是温度计测温范围在-55~125℃，误差在±0.5℃以内，采用LED 数码管直接显示。
主控芯片：AT89C2051或ARM9传感器：DS18B20显示电路：4位LED数码管设计报告要求1．封面：（格式附后）2．课程设计任务书3．课程设计报告：⑴系统总体方案⑵设计思路和主要步骤⑶各功能模块和流程图⑷设计代码⑸心得体会和参考资料说明：学生完成课程设计后，提交课程设计报告及软件，要求文字通畅、字迹工整（也可用以打印），文字不少于5000 字，并装订成册。
上机时间安排星期周次一二三四五六日第14周-第17周12电子信息科学本1，1-2节12电子信息科学本1，7-8节12电子信息科学本1，1-2节12电子信息科学本1，5 -6节指导时间地点上机时间，多媒体技术实验室重行楼411版面要求1．题目用黑体三号，段后距18磅（或1行），居中对齐；2．标题用黑体四号，段前、段后距6磅（或0.3行）；3．正文用小四号宋体，行距为固定值,22磅；4．标题按“一”、“㈠”、“1”、“⑴”顺序编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. . . .基于89C51单片机振弦式传感器水位测量系统专业名称：机电一体化年级班别：姓名：学号：指导教师：年月摘要 (2)前言 (3)一、绪论 (4)1.1水位测量的历史及现状 (4)1.2 方案论证 (5)1.3 本系统的设计原理 (6)1.4总体概况及展望 (7)1.5设计要求 (7)二、振弦式传感器 (7)2.1 工作原理 (8)2.2 振弦式传感器的设计 (9)2.3 结论 (11)三、硬件系统设计 (12)3、硬件系统设计原理 (12)四、程序设计 (13)4、程序 (13)五、小结 (14)六、参考文献 (15)七、附录 (16)7.1当处于低水位时Protues仿真图 (16)7.1当处于高水位时Protues仿真图 (17)摘要本文简要介绍了利用单片机和传感器进行水位测量的基本原理，本课题的任务就是利用振弦式压力传感器测量水位，用单片机组成智能测量装置，实现水位的智能监测，并将采集的数据汇总、处理。
然后对本系统的工作原理、智能监测方法、要现的功能、监测系统的组成和硬件线路设计作了详细的讲解。
在结合装置具体要求的基础上，确定了以8051单片机为核心，用振弦式传感器测量共振频率以计算水位的设计方案。
本文例举了智能测量装置的一个整体实现方案。
包括硬件的连接以及软件的实现。
在硬件的连接中具体的讲解了本设计主要采用的振弦式压力传感器的性能以及硬件的连接及各电路模块的主要功能。
在软件的实现中具体的讲解了利用单片机可编程来实现水位测量的扫频和测频两部分，这包括了D/A转换，周期测量，频率计算等子程序。
本文对采用传感器和单片机实现水位测量替代传统的人工方法做出了一定的探讨，并分析比较得出比较可行的实现方案。
关键词单片机、水位测量、振弦式传感器前言本课题探讨了水位测量技术的相关问题。
水位测量在生产实际中是非常重要的。
随着单片机和微机技术的不断发展，单片机技术已广泛应用于现代工业的各个行业。
单片机具有体积小、可靠性高、功能强、灵活方便等许多优点，本设计采用单片机和传感器进行水位测量，通过充分利用单片机的控制功能和部硬件功能，大大减少了外围电路的设计，而且测试精度、可靠性、稳定性大大提高，能方便的实现对整个采集过程及控制过程的自动化处理，本文首先对振弦式压力传感器的工作原理、工作方式、硬件电路的设计和软件部分的设计等方面做了详细的分析。
最后在结合系统的具体要求的基础上，确定了硬件以89C51系列的8051为核心，选用了A/D转换芯片ICL8038进行模数转。
在硬件设计上主要采用的振弦式压力传感器的性能以及硬件的连接及各电路模块的主要功能。
在软件设计上我们同样采用了模块化设计的方法，按系统的功能划分为不同的子程序，用汇编语言实现了激振、信号的采集和处理、测量周期等功能子程序。
采用子程序方便了程序的设计和调试，同样也方便了以后的功能的改进和增加。
一、绪论1.1水位测量的历史及现状水位测量，是水文研究中很重要的一点，提到水文研究，许多人会联想到这是一个非常辛苦的工作，因为水文工作者需要到各个地方采集水文资料，包括水位。
一开始，水位工作者只能通过人工的方法来测量，对于河道的情况水位工作者只能以询问经验丰富的老船工，甚至下水摸索来了解。
然后，水位测量工作开始用绳索坠物的方法，后来又出现了浮标测量法、电容式水位测量法、电阻应变片的压力感应法、超声波反射法水位测量法。
在很多的坝区，因为水位和坝体的承受压力之间有着非常重要的关系，需要我们随时的监控水位，而且，上游的泥沙会堆积在坝底，水位是会改变的。
我们就需要一个简单实用，成本较低的水位测量方法来随时测量水位值。
随着科学的发展水位的检测方法也在变化，精度也有了更佳的提高。
单片机技术和传感器技术的发展使水位测量方法得到了更进一步的发展。
本文就振弦式压力传感器做了一定的讲解，利用了压力传感器的良好的测量特性进行了水位的测量装置的研究。
1.2 方案论证水位测量在科学勘测中一直是一门比较重要的研究课程，在科学的发展史中，有过很多种的水位测量法，比如说：浮标测量法、超声波反射法，电容式水位测量法、电阻应变片的压力感应法等等浮标测量法是根据漂浮在液面上的浮子（也称浮标）受到水的浮力作用．随水位的变化而产生位移来进行液位测量的，水位上升时浮球向上浮；水位下降时，浮球向下浮。
其缺点是安装复杂，测量精度低，不可靠，经常出现浮子卡死不动和传感器堵塞导致测不准；维护工作量大，安装、调试不便，采集到的仅是模拟告警信号，不能直接进入电厂计算机监控系统。
电容式液位计：在容器插入电极，当液位变化时，电极部介质改变，电极间(或电极与容器壁之间)的电容也随之变化，该电容量的变化再转换成标准化的直流电信号。
其精确度为±(0.5~1.5)%。
电容式液位计具有以下优点：传感器无机械可动部分，结构简单、可靠；精确度高；检测端消耗电能小，动态响应快；维护方便，寿命长。
缺点是被测液体的介电常数不稳定会引起较大的误差。
超声波反射法液位计的传感器由一对发射、接收换能器组成。
发射换能器面对液面发射超声波脉冲，超声波脉冲从液面上反射回来，被接收换能器接收。
根据发射至接收的时间可确定传感器与液面之间的距离，即可换算成液位。
其精确度为±0.5%。
这种液位计无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响，因此多用于药池、药罐、排泥水池等的液位测量。
超声波反射法液位计目前所存在的缺点有一定的盲区，且价格较贵。
另外也采用频率计法，但由于需要采用模拟电路和数字电路技术，需要硬件多，电路复杂，稳定性差，测试精度、可靠性、稳定性均不能满足野外工程的需要。
为了克服上述的种种不足，本设计采用单片机和传感器进行水位测量，通过充分利用单片机的控制功能和部硬件功能，大大减少了外围电路的设计，而且测试精度、可靠性、稳定性大大提高，能方便的实现对整个采集过程及控制过程的自动化处理，其基本原理为：通过振弦式压力传感器测量水位，用单片机组成智能测量装置，实现水位的智能监测，并将采集的数据汇总、处理，提供查询、报表输出，完成包括数据采集，数据处理，数据转换及显示、打印等软件功能，实现与其它计算机的通讯。
这是过去普通数字电路较难实现的功能。
采用单片机技术，较好的完成了这一功能，提高了信号的采集精度，利用单片机控制端口实现各种硬件控制的功能。
采用LED液晶显示，功耗小。
1.3 本系统的设计原理本设计系统基于单片机8051和振弦式传感器测量水位，用单片机组成智能监测电路，实现水位的智能监测。
主要工作原理如下：通过单片机和D/A转换芯片产生一锯齿波电压信号，放大后送入标准函数信号发生器ICL8038，使它产生相应的标准频率的扫频正弦波，用这个信号来激振振弦传感器，当送入的波频率和传感器的频率共振时，传感器便被激励出相应的感应信号，这个信号是个衰减的正弦波，该信号在经过过零比较器之后，将被整流成一个标准的方波，以这个方波的半个周期的两个上升或者下降沿为单片机P3.2输入，启动和停止计数器，计数器记下在这半个周期的部时钟的脉冲数，部时钟一个脉冲的固定周期为2s，经过计算就可得到传感器的输出信号的周期，从而得到相应的频率。
1.4总体概况及展望本系统的优点在于采用8051单片机对振弦传感器进行数据采集、分析处理、显示。
具有电路结构简单，使用方便，显示可靠直观，抗干扰能力强等特点。
系统软件采用51系列的汇编语言，采用模块化程序设计技术，软件使用维护方便，可靠性强。
可以相信，随着单片机和传感技术的日趋发展和成熟，在不久的将来，利用单片机技术开发出来的功能化仪器、仪表将会在各个领域得到更广泛的应用。
1.5设计要求本系统要求能够对低水位和高水位的测量，用可调电阻调节电压值作为模拟水位的输入量，低水位是30m，高水位是90m。
本系统的测量围是30-90m。
二、振弦式传感器振弦式传感器由前联的达维金可夫发明,其核心元件是一根钢弦,钢弦的一端固定,另一端则固定在测量元件(受压膜片或测量端块)上.当受力后,钢弦长度将产生微小变化,引起固定频率的变化,从而测出物理量的数值。
振弦式频率传感器具有结构简单、坚固耐用、抗干扰能力强、测值可靠、精度与分辨力高和稳定性好等优点；其输出为频率信号，便于远距离传输，可以直接与微机接口，因而获得广泛运用。
振弦式传感器的一般工作原理是：振弦放置在磁场中，将振弦以一定方式激振，它在振动时会在拾振线圈中感应出电势U的频率就是振弦的固有频率，测得振弦的固有频率求出待测物理量（一般是压力）。
振弦的激振方式一般按振弦的材料来选择，对于非磁性材料采用磁电法激振，对于磁性材料采用电磁法激振。
振弦式频率传感器具有良好的测量特性。
据资料介绍，它可以做到小于0．1﹪的非线性特、0．05％的灵敏度和小于0．1﹪的温度误差。
此外，传感器的结构和测量电路都比较简单。
因此，它已被广泛用于精密的压力测量领域中。
2.1 工作原理振弦式传感器的工作原理可以用图2.1来说明。
传感器是由一根放置在永久磁铁两极之间的金属弦、振弦和电路部分所组成。
金属弦承受着拉力，并且根据不同的拉力大小和弦的不同长度有着不同的固有振动频率。
因此改变拉力的大小可以得到相应的振弦固有振动频率。
在图2.1b中，它可以等效为一个并联的LC 回路。
由于振弦的高Q值，电路只有在振弦的固有振动频率上才能满足振荡条件。
因此，电路的输出信号频率就严格的控制在振弦的固有振动频率，而与作用力的大小有关。
这样，就可以通过测量输出信号的频率来测量力或者压力等。
图2.1b中的R1、R2和场效应管组成负反馈网络，起着控制起振条件和振荡幅度的作用，而R1、R5。
V和C支路控制场效应管的栅极电压，作为稳定输出信号幅值之用。
（a ）图2.1 振弦式压力传感器a ）结构示意图 b)电原理图振弦在电路中可以等效为一个并联的LC 回路。
如图2.1a ，一根有效长度为e l 的振弦在磁感应强度为B 的磁场中振动时，振弦上有感应电动势e 产生，和电流i 流通。
此时，振弦所感受的力为F=B l e I （2-1）振弦在磁场中运动相当于电路中电容的作用，m 为弦的质量，其等效电容为 C=22el B m （2-2） 振弦的弹簧作用相当于电路中的电感，k 为弦的横向刚度系数。
其等效电感为L=kl B e 22 (2-3) 放大振荡电路2.2 振弦式传感器的设计2.2.1 振弦振弦是传感器变换系统中的重要部件，它将被测的作用力变换成横向振动频率。
设计中主要考虑以下几个问题：弦的材料的选择、弦的紧固方法和弦的几何尺寸。
(1)弦的材料：对于弦的材料的选择，一般有以下几点要求。
①材料的弹性后效、密度和电阻率要小。
为了获得好的动态性能，高的灵敏度和品质因素；②高的强度极限值，以保证可靠的工作；③材料的膨胀系数和弹性模量的温度系数要小，或者与传感器弹性元件的温度系相接近，以提高传感器的温度稳定性；(2)弦的紧固方式：振弦是在拉紧状态下工作的，因此振弦的两端必须固定。
