多路换向阀篦冷机液压系统资

▪ 注意:注意:开车前应确保管道已经过酸洗和串油,油质已达到NAS1638 7级。开车前应确保经过
空载运行,以免载荷过大而损坏主机及液压系统;停车前也应确保篦床上的物料已被卸空。
▪ (1)加油:加油时使用滤油小车,同时应注意不要让外界杂质或水进入到油箱中。 ▪ (2)全部打开液压泵输入管线的阀门,再打开油泵附近压力口的安全进阀。 ▪ (3)电气: 确定电机的运转方向:一般参照液压泵顶部铭牌上箭头方向和液压设备的装配图检查
以上。
管道压力试验
▪ 压力试验时,应先作低压循环,并排净系统中的空气。压力试验时的油温应在正常工作油温范围内。
试验压力应逐级升高,每升高一级宜稳压至2~3分钟,达到试验压力(为工作压力1.25-1.5倍约 31.5MPA)后,持压30s,然后降至工作压力进行全面的检查,以系统所有焊缝和连接口无漏油, 管道无永久变形为合格。压力试验时如油故障需要处理,必须先卸压;如有焊缝需要重焊,必须将 该管卸下并在除净油液后方可焊接。压力试验期间不得锤击管道,且在试验区域周围5m范围内不 得同时进行明火作业及重噪声作业
电机的运转方向。
▪ 给每个电磁控制阀单独通电以确定磁体是否按照说明进行动作。 ▪ (4)注满工作液(清除空气) ▪ 首先应确保阀(LS1-LS6)打开,每段上(35-2,4,6)处截止阀应处于关闭,每段上(35-1.3.5)处
截止阀打开,泵上负载敏感C1处和阀块上C1处相通,与C2不通。每段上截止阀(34-1.2.3)关闭, 即P2不通。
的液压设备进行连接。冲洗过程中宜采用变换冲洗方向、振动管路、经常检查、清洗、更换滤芯等 方法加强冲洗效果冲洗温度在40-60℃左右进行,冲洗时间不少于10小时。冲洗结束后,应对冲洗 液进行检验,清洁度应不低于Nas7级。(注:调试时必须有7级油样检测报告,否则不予开机)
▪ 冲洗泵流量:200L/min;冲洗滤芯:5~10µm;冲洗介质:液压站工作介质;冲洗压力:1.5MPA
管道酸洗
▪ 在管路安装之后,酸洗之前再一次对照原理图等检查管路的正确走向。然后拆下管子,并把管子浸
入酸洗槽中并保持足够的时间。当管子完全清理至近白色金属时,把管子取出放入中和槽中,一段
时间后用净水冲洗,最后用压缩空气吹干。吹干后必需马上注满工作介质液压油或在液压油中浸泡, 防止二次生锈。
▪ 酸洗介质配比(仅供参考):
单元(36.1)打入比例换向阀(38.1),多路换向阀通过不断换向将油有A或B出口,打入液压缸的有 肝腔或无肝腔,推动液压缸的活塞做往复运动,液压缸通过传动轴将动力传递给活动框架,从而实 现活动篦床的往复运动。
▪ 负载敏感泵工作原理: ▪ 负载敏感泵启动后通过梭阀和泵上的控制管C,感应到多路换向阀进口和出口的压差(即现场负载
30s。施焊前应对坡口及附近宽20mm范围内的内外管壁进行清理,除净其上的油、水、漆、锈及 毛刺等。焊接完后要对焊接处内外侧(尤其内侧)进行清理,除静熔渣和大块焊肉。
▪ 管夹固定:通常在直管路上,间隔1000MM-2000MM,当管道振动较大或弯曲点过多的情况下,管
夹间距尽可能小一些;应有足够的耐压力:是工作压力的1.25-1.5倍。
液压站试车
▪ 整体式油站已在制造厂进行性能试验。帮在现场安放平衡,即可连接出油管、回ห้องสมุดไป่ตู้管、水管等,现
场安装完毕后,用滤油车过滤加油,经试运转正常后即可投入工作。在调试时,首先把所有安全阀 的压力设定值调到最小,确定好电机转向后,正常启动电机,把油路出口的截止阀关闭,然后慢慢 旋转溢流阀的调压旋钮,按顺时针方向;同时目光注意仪表盘上相应的压力表,直到表针指到参数 表内所提供的数值时锁紧旋钮;此时压力调整完毕,最后停止电机再重复启动几次待确认压力值设 定无误的情况下把所有阀门按正常工作时打开
▪ 工作介质 抗磨液压油 VG46/40℃-55℃
▪ 介质清洁度 NSA 7级
▪ 系统额定压力 16Mpa
▪ 变量泵 4台(3用一备连续工作制)
▪ 最大流量
140L/min
▪ 电机功率
55KW/380VAC
原理概述
▪ 液压系统工作原理: ▪ 其工作原理是(以第一段为例)负载敏感液压泵将液压油从油箱抽出,通过泵出口P端将油经锥阀
安装规范
管道安装
▪ 首先确定管道的走向和布置,管路的连接必需和图纸对应,尤其是比例阀的A、B腔和油缸的无感
强和有杆腔的对应。
▪ 切割:管子切割的表面必须平整,不得有裂纹、重皮,管端的切削粉末、毛刺、熔渣、氧化皮等必
须清除干净。
▪ 弯管:液压系统的管子一般采用冷弯 ▪ 焊接:必须用氩弧焊焊接或至少用氩弧焊打底,且必需打坡口,焊接处要能耐高压31.5MPa至少
多路换向阀篦冷机液压系统资
▪ 安装规范 ▪ 原理解析 ▪ 关键零部件 ▪ 设备维护常识 ▪ 故障分析处理
目录
前言
▪ 篦冷机液压系统是篦冷机的心脏,为篦冷机提供动力,其使用、维护的好坏直接影响到整个篦冷机
甚至整个水泥生产线的运转效率。本手册是用来让用户熟悉篦冷机液压系统并正确的使用该系统。 如从事以下作业的人员:现场电气操作人员,液压站维护人员及现场调试人员需仔细阅读。对于使 用本设备的人员,在其运行相关作业前,该液压系统的用户必须告知其本手册的内容,包括有关本 元件/液压系统安全、正确和经济运行的重要信息。仔细阅读这些内容将有助于避免危险的发生。降 低维修成本并缩短检修所造成的停工期。提高元件液压系统的可靠性并延长其使用寿命。
▪ 确保安装在泵吸油管道上的阀序号SL11 SL12截止阀打开;逐个检查泵的注油孔,确保泵内已充
满液压油,确保电机的旋向正确; 为了能使管路充满油,逐个地在比例换向阀完全打开的条件下让 泵工作5—10分钟。
▪ 注意:油管中充完油后检查油箱油位,如油位较低,则还应向油箱中加油。
原理解析
主要技术参数
酸洗液可由下列中和:
▪ 盐酸10~15%浓度,50~60℃时(最好温度) 1.磷酸钠碱
▪ 硫酸15~18%浓度,45~50℃
3.苏打溶液
2.氨水/来硝酸盐溶液
▪ 磷酸浓度大约10%,45~50℃
4.石灰水
管道循环冲洗
▪ 管道酸洗、中和之后要进行冲洗,冲洗一般以循环方式进行。管道应独立进行冲洗,禁止与已清洁
合集下载

篦冷机液压站说明书

篦冷机液压站说明书

篦冷机液压站说明书一、前言篦冷机液压站是指用于篦冷机设备的液压传动系统。

本说明书旨在向操作人员提供详细的操作指导和维护要求,确保篦冷机液压站的正常使用和安全运行。

二、产品概述篦冷机液压站是一种实现篦冷机设备液压系统动力传递的关键设备。

它由液压泵、液压阀、液压油箱、过滤器等组成,并通过液压管路将动力传递至篦冷机的运动部件。

该液压站具有结构简单、工作稳定、传动效率高的特点。

三、主要组成部分1. 液压泵:本液压站采用高效、低噪声的液压泵,能够稳定地提供所需的液压动力。

2. 液压阀:液压阀是液压站的关键部件,用于控制液压系统的流量、压力和方向,确保篦冷机设备的正常运行。

3. 液压油箱:液压油箱是用来储存液压油的容器,其容积要足够大,以确保液压系统能够持续运行,并具有良好的冷却效果。

4. 过滤器:过滤器用于过滤液压油中的杂质和异物,保护液压系统的正常运行和各液压元件的寿命。

四、操作方法1. 准备工作:检查液压油位,确保液压油箱中有足够的液压油;检查液压系统连接管路是否松动或泄漏。

2. 启动液压站:按下液压站的启动按钮,启动液压泵,观察液压系统的压力表和流量表,确保它们在标准范围内。

3. 操作篦冷机:根据篦冷机使用说明书的要求,操作篦冷机设备,调整液压阀以控制运动速度和力度。

4. 关闭液压站:当篦冷机使用结束时,先关闭液压阀,然后停止液压泵运行,最后关闭液压站的电源。

五、维护要求1. 定期更换液压油:根据使用情况,定期更换液压油,并注意使用符合规定的液压油,确保液压系统的正常工作。

2. 清洁液压油箱:定期清洁液压油箱,去除其中的杂质和污垢,保持液压油的清洁和流畅。

3. 检查液压管路:定期检查液压管路的紧固情况,避免松动和泄漏的发生。

4. 维护液压泵:定期检查液压泵的工作状态,注意保养和更换关键部件,确保液压泵的正常运行和寿命。

5. 注意安全操作:在操作篦冷机液压站时,注意安全操作,遵守相关工作规程和防护措施,确保人身安全。

篦冷机液压站说明书概论

篦冷机液压站说明书概论

百度文库-让每个人平等地提升自我四代篦冷机液压系统说明书FOURTH GENERATION COOLER HY DRAULIC STATION/ 河南泰隆3200T/d \天津菲斯特机械设备有限公司二◦二◦年七月2. 2.•冷却水质要求 ........................................................ 页 •温度控制 ............................................................ 页2. 3.油箱清洗 .............................. 5 页3..7页六、相关图纸目录.7页、前言本液压系统为第四代篦冷机专用驱动单元,配置均为国际名牌产品。

如哈威、派克等部件。

经多年使用证明,具有系统运转平稳,性能可靠,功率消耗低,使用维修方便等特点。

再加上集成化的电气程序控制系统,使该液压站成为第四代篦冷机动力单元的最佳组合。

、液压系统介绍•主要技术参数工作介质抗磨液压油VG46/40C介质清洁度NSA 8 级系统额定压力19MPA(恒压点)负载敏感变量泵 3 台(2用1备连续工作制)最大流量214L/mi n电机功率75KW/380VAC/1480rpm油箱容积4000L冷却水200L/min 、v 30C、清洁深井水或自来水工作油温35-55 C.工作原理主工作系统3200T篦冷机分为9列篦床,每一列篦床由一套比例调节阀供油,每一个模块控制两个油缸,液压缸带动模块运动。

采用多模块控制驱动系统,避免了因个别液压系统故障引起的的事故停车,在生产中可以关停个别液压系统,其它液压系统可以继续工作,保证设备长期连续生产的要求,液压系统还可以实现在线检修更换,使整机的运转率大幅度提高。

油路走向:打开接油箱对夹式碟阀后,油从油箱进入吸油主管道,打开单泵吸油对夹式碟阀,开电机M1 M2油经过碟阀后经变量柱塞泵打入高压胶管。

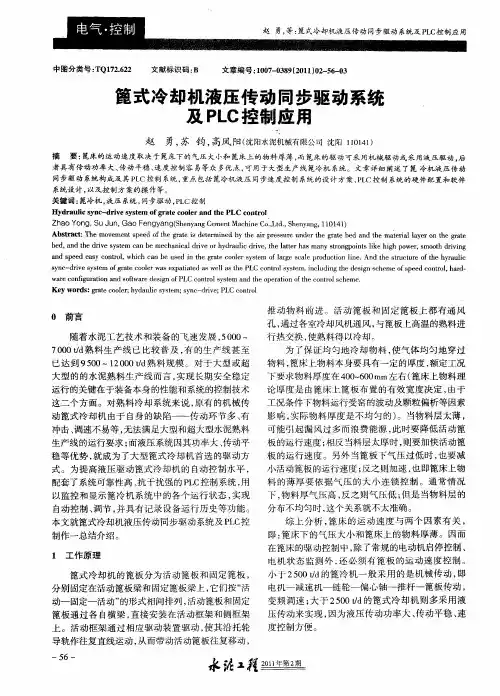

篦式冷却机液压传动同步驱动系统及PLC控制应用
