人教版初中物理单元练习--电与磁
第二十章电与磁
知识点：
练习：
1.有甲、乙两根外形完全一样的钢棒，一根有磁性，另一根没有磁性，现用甲钢棒的一端接触乙钢棒的中部，发现没有吸引现象，由此可知（）
A.甲钢棒有磁性，乙钢棒没有磁性
B. 乙钢棒有磁性，甲钢棒没有磁性
C.甲、乙钢棒都没有磁性
D. 无法判断哪根钢棒有磁性
2.为了判断一根钢棒是否有磁性，小明进行了以下几组小实验，其中不能达到目的是（）
A.让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性
B.用细线将钢棒吊起来，使它能在水平面内自由转动，静止时总是指南北方向，则钢棒具有
磁性
C.小磁针靠近钢棒，若钢棒与小磁针相互排斥，则钢棒具有磁性
D.让小磁针靠近钢棒，若钢棒与小磁针相互吸引，则钢棒具有磁性
3.如图所示，甲、乙、丙、丁是软铁片，闭合开关S后，则（）
A.甲的右端出现S极
B. 乙的右端出现N极
C.丙的右端出现N极
D. 丁的左端出现N极
4.在一个黑色塑料盒内放一条条形磁铁，盒盖上标有8个数字，在盒外
放有四个小磁针，受到盒内条形磁铁的影响，小磁针静止后指向如图所示（小磁针涂黑部分为N极），
则盒内条形磁铁放置的位置是（）
A.N极靠近5，S极靠近1
B. N极靠近1，S极靠近5
C. N极靠近3，S极靠近7
D. N极靠近4，S极靠近8
5.目前许多国家都在研制磁悬浮列车，我国拥有全部自主知识产权的第一条磁悬
浮列车试验线已建成，且实现了2000km无故障运行，这种磁悬浮列车的车厢和铁轨上分别安放着磁体，车厢用的磁体大多是通有强大电流的电磁铁，现有下列说法：①磁悬浮列车利用了同名磁极互相排斥；②磁悬浮列车利用了异名磁极互相吸引；③磁悬浮列车消除了车体与轨道之间的摩擦；
④磁悬浮列车增大了与轨道之间的动力，正确的组合是（）
A.①和③；
B. ①和④；
C. ②和③；
D. ②和④
6.一根长直铜导线在靠近一个原来静止的小磁针的过程中（）
A.小磁针不动，导线不可能有电流通过
B. 小磁针发生转动，导线一定通有电流
C.小磁针发生转动，导线不一定通有电流
D. 小磁针不动，导线一定没有电流通过
7.如图所示，开关S接通后，两个通电螺线管将（）
A.相吸
B. 相斥
C. 先相吸，后相斥
D. 先相斥，后相吸
8.如图所示为一台非铁性物质制成的天平。
天平左盘中的A是一铁块，B是电磁铁。
未通电时天平平衡，给B通以图示方向的电流（a端接电源正极，b端接电源负极），调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起。
当铁块A向上加速运动的过程中，
下列判断正确的是（）
A.电磁铁B的上端为S极，天平仍保持平衡
B.电磁铁B的上端为S极，天平右盘下降
C.电磁铁B的下端为N极，天平左盘下降
D.电磁铁B的下端为N极，无法判断天平的平衡状态
9.如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在
此过程中下列说法正确的是（）
A.电磁铁磁性逐渐增强
B. 电磁铁左端为S极
C.电磁铁周围不产生磁场
D. 条形磁铁与电磁铁相互吸引
10.如图是电磁选矿机的示意图，当电磁选矿机工作时，铁砂将落入箱，非铁物质落入箱
（选填“A”或“B”）
11.如图所示，将载有条形磁铁的紧靠着的两辆小车同时由静止释放后，两小车将迅速分
离。
此现象说明：（只要写出两条）（1）；
（2）。
12.如图所示，用线把两个刀片吊在一起，再让磁铁的一个磁极
靠近刀片，你会看到两个刀片会分开；将磁体拿开，两个刀片又靠拢，请你解释一下这个现
象。
13.如图所示，A为螺线管，B为悬挂在弹簧测力计下的条形磁铁，当开关S 闭合后，弹簧测力计的示数将，电流表的示数将；
14.2002年12月31日举世瞩目的上海磁悬浮列车首次试运行，它
是世界上第一条投入商业运营的磁悬浮列车线，它采用的是先进的
常导磁悬浮技术，使列车稳稳地悬浮在轨道上方约10毫米处高速运
行，请你根据所学过的物理知识并观测图后判断：要使列车悬浮起来，，车身线圈的上
方应该是极（选填“N”或“S”），当列车悬浮在轨道上方后，车身线圈与轨道线圈之
间的相互作用力和是一对平衡力，列车利用的原理将车身托起，这就大大减小阻力，使列车高速运行。
15.如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。
当开关闭合后，条形磁铁与电磁铁的相互作用为（填“吸引”或“排斥”）。
当滑片P从b端到a端的滑动过程中，弹簧的长度会变（填“长”或“短”）
16.如图所示，弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B
端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是；
17.如图所示是小明设计的温度自动报警器原理图，在水银温度计里封入一段金属丝，
当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，
红灯亮，发出报警信号。
请按照题意要求，在图中连接好电路。
18.小张同学在做“制作、探究电磁铁”的实验中，猜想电磁铁的磁
性强弱应该与电流大小有关，还与线圈匝数有关。
为此他用铁钉和漆包线绕制成匝数不同的甲、乙两个电磁铁，并找来相关的实验器材，如图所示，请你将图中器材连成一个电路，使该电路既能用来探究电磁铁磁性强弱与匝数有关，又能用来探究与电流大小有关的实验。
（1）在这个实验中小铁钉所起的作用是；
（2）六次实验中电磁铁吸引小铁钉的数目记录如下，研究电磁铁磁性强弱跟电流大小关系时，可以
（3）研究磁性强弱跟线圈的匝数关系时，闭合开关S后，通过观察比较得出结论；
（4）当线圈的匝数和电流大小都相同的时候，电磁铁的磁性还会和什么有关？你的猜想是：
利用本题电路说出你验证猜想的方法：；
（5）电磁铁在生活和实际中有着广泛的应用。
以下利用电磁铁特点工作的是（填写序号）
A. 电子验钞机
B. 模型电动机
C.电磁继电器
D. 手摇发电机
19.某同学在研究性学习活动中，通过查阅资料，查到了一种由半导体材料做成的热敏电阻的阻值随温度变化的曲线，并设计了如图16所示的温度自动控制装置。
已知电磁继电器的线圈电阻R0为50Ω，左侧控制电路电源电压为6V，当继电器线圈中的电流大于或等于20mA时，继电器的衔铁被
吸下，右侧发热电路就断开。
求此温度自动控制装置能将温度控制在多少0C？
第二十章电与磁
知识点：
1.磁性，磁体，磁极，两，南，北；
2.同名磁极互相排斥，异名磁极相互吸引；
3. 磁场，磁力，N；
4.N，S，磁场，密，弱，相交；
5.地磁场，南极，北极，沈括；
6. 奥斯特，磁场，有关；
7. 右，四指，大拇指；
8.电流大小，有无铁芯，线圈匝数的多少；
9. 力，电流方向，磁感线方向；电流、磁场的强弱、线圈的匝数；10. 法拉第，闭合，电流，电磁感应；11. 电磁感应，机械能，电；12. 直流电，交流电，磁场强度、切割磁感线速度，线圈匝数；13. 电源，电源，电磁感应，受力，机械能，电能，电能，机械能。
练习：
1.B；
2.D；
3. D；
4. A；
5. A；
6. B；
7.A；
8.C；
9.A；10. B，A；11.（1）同名磁极相互排斥；（2）物体间力的作用是相互的；（3）力可以改变物体的运动状态；12.当磁体靠近刀片时，刀片被磁化，磁化后的刀片靠近磁体的那端都是与磁体异名磁极，磁化后的两个刀片因同名磁极相斥而分开，拿开磁体后，刀片在重力作用下又靠拢；13.减小，增大；14.S，重力，同名磁极相互排斥，摩擦；15. 排斥，变长；16. 先由大变小，后由小变大；
17.
18.（1）通过小铁钉的数目多少显示磁性的强弱；（2）调节滑动变阻器连入电路的电阻，改变电流
的大小；当线圈匝数相同时，电流越大，电磁铁磁性越强；（3）甲、乙线圈吸引的铁钉数目；（4）电磁铁的磁性与线圈中是否有铁芯有关；将甲、乙线圈里的铁芯抽去，闭合开关，观察吸引的小铁钉数目，与插入铁芯时的数目对比；（5）C；19. 此温控装置可将温度控制在500C以下；。

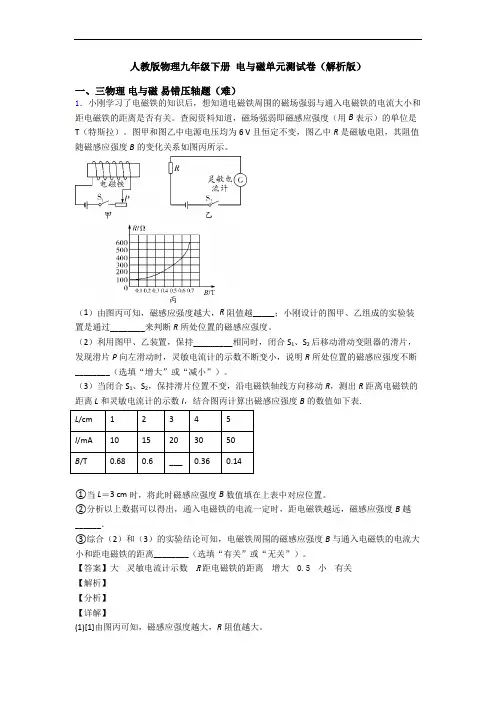

人教版物理九年级下册 电与磁单元测试卷(解析版)
人教版物理九年级下册电与磁单元测试卷（解析版）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
人教版九年级物理试题 第20章《电与磁》单元测试 (含答案)
第九章《电与磁》单元测试题一．选择题（共30分）1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )A ．将磁性材料装在冰箱的门框上，制成“门吸”B ．利用磁铁制成双面擦窗器C ．电视机上面放一块磁性治疗仪D ．用磁带来纪录声音2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )A ．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极B ．司南的勺柄将指向北方C ．指南针将不能使用D ．地磁两极和地理两极并不重合，存在一个偏角3．以下实际应用中,没有用到磁性材料的是：（ ）A .录音磁带B .电话磁卡C .电话话筒D .收音机喇叭4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )A ． 电源A 端是正极，在电源外部电流由A 流向BB ． 电源A 端是正极，在电源外部电流由B 流向AC ． 电源B 端是正极，在电源外部电流由A 流向BD ． 电源B 端是正极，在电源外部电流由B 流向A5．下列装置中，没有用到电磁铁的是（ ）A ．电磁起重机 B.电磁继电器 C ．电铃 D.电热毯6．物理学中引入磁感线是为了研究磁场，与此类似的还有（ ） A ．“电压”的引入 B ．“电流”的引入C ．“光线”的引入D ．“电线”的引入7．如图9-47所示的自动电路中，当开关S 断开时，工作电路的情况是（ ）A ．灯亮，电动机不转，电铃响B ．灯亮，电动机转起来，电铃响C ．灯不亮，电动机不转，电铃响D ．灯亮，电动机转起来，电铃不响8．当一根直导线在磁场中做切割磁感线运动时 ( )A ．导线两端可能产生感生电压B ．导线两端必定产生感生电压C ．导线中一定有感生电流产生D ．感生电压和感生电流一定同时产生9．如图9-48中要改变通电导体AB 的运动方向，下面方法正确的是( )A ．升高电源电压B ．增大通过电动机线圈的电流强度C ．把电源正、负极对调D ．把电源正、负极对调的同时，将电动机磁铁的两极也对调10．下列说法正确的是（ ）A ．电动机的发明，实现了机械能向电能的大规模转化B ．发电机是利用通电线圈在磁场中受力转动的原理制成的C ．奥斯特实验说明利用磁场可以产生电流D ．电铃是利用电流的磁效应来工作的 二．填空题（每空1分，共 25分）图9-46 图9-47图9-481. 磁体各部分的磁性强弱不同，条形磁体的 磁性最强，磁体上磁性最强的部分叫 ．同名磁极相互靠近时会相互 ．2．磁体周围存在着 ．磁场是有方向的，小磁针在磁场中静止时 极所指方向，就是该点的磁场方向．磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极．3．地球本身就是一个大磁体，在地球上指南针能指南北是因为受到 的作用．人类将在本世纪登上火星；目前对火星上的磁场情况不明，如果现在登上火星，你认为在火星上的宇航员能依靠指南针来导向吗？ （选填：“能”、“不能”或“不知道”）4．认真观察图9-49，你能获取的信息有： (1) ；(2） ；（3） ．5．电磁铁的优点很多，它的磁性有无可以由来控制．电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越 ． 6．扬声器是把 信号转化成 信号的一种装置，它主要是由固定的 、线圈和锥形纸盆构成．7．如图9-50中所示的两个模型，其中甲图是 机的模型，它是根据制成的，乙图是 机的模型，它是根据 制成的．图9-508．我国供生产和生活用的交流电的频率是 赫兹，电流方向每秒钟改变 次．三．作图与问答（14分）1．（8分）小华到河边游玩，在河中发现如图9-51所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图9-52所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你在两图中把电路连起来．（2）请说出：当图9-51中的水面上升到一定位置时，通过怎样的过程，图9-58中的报警灯就被接通发光（图9-51中的球A 是一个小浮子，能随水面的升降而升降）2．（6分）根据图9-53中所示的电流方向标出通电螺线管的极性． 四．实验题（16分）1．（4分）如图9-54在磁针上面有一条导线,当直导线触接电池通电时，可以看到小磁针 ；改变电流方向，又能看到 ，得出的结论有:(1) ；（2） ．2．（8分）某物理兴趣小组利用图9-55所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):实验 序号 磁极位置 开关 情况 导体运动情况 电流计指针偏转情况1 上N 下S 闭合 不运动 不偏转2 上N 下S 闭合 上、下运动 不偏转3 上N 下S 闭合 水平向右运动 向右偏转4 上N 下S 闭合 水平向左运动 向左偏转5 上N 下S 断开 水平向右运动不偏转 6 上S 下N 闭合 水平向左运动 向右偏转综合分析上列实验记录,解答下列问题:(1)感应电流产生的条件是:①_______________________________,该结论是分析比较实验序号________得出的;②______________________,该结论是分析比较实验序号__________得出的.图9-49 图9-52 图9-51 图9-53图9-55(2)影响感应电流的方向的因素是:①________________,该结论是分析比较实验序号____________得出的;②_____________________________,该结论是分析 比较实验序号______得出的.3．（4分）小丽同学学习了电流的磁效应后，知道了电流周围存在磁场，并且探究出了电流周围的磁场方向与电流方向有关．后来又学习了磁场对通电导体有力的作用，并且知道磁场对通电导体的作用力的方向与电流方向和磁场方向都有关．小丽想：如果把两根通电导体靠得很近时，任何一根导体都处在另一根导体的磁场中，这样两根导线之间便会有力的作用．那会是怎样的作用呢？她把一想法告诉几个同学，并相互提出了观点：小明说：“两条导线会相互吸引．” 小华说：“两条导线会也许会相互排斥．”小红说：“别费劲了，谁见过电线杆上的两条电线相互打架吗？”到底谁对呢？于是他们一起去找赵老师希望能得到老师的帮助．赵老师带他们到实验室让他们自己通过实验来得出结论．于是他们来到实验室设计了一个实验电路，如图9-56甲所示．实验中A 、B 两段导线相互靠近时，闭合开关后发现，两根导线会相互吸引．小明得意地说：“我对了吧，实践是检验真理的唯一标准．因此可以得出结论，当两根通电导线靠得很近时，它们是相互吸引的．”小华和小红没出声，算是默认了．小丽想了想，说“别忙于下结论．”随后，小丽改变了其中一根导线的电流方向，如图9-56乙所示，结果变成了相互排斥．小丽接着说现在可以下结论了．请你通过上述材料结合自己的知识回答：⑴请你分析：小丽是根据什么判断出当把其中一根导线中的电流方向改变，两通电导线会由相互吸引变为相互排斥．⑵文章最后说“现在可以下结论了”，你认为正确的结论是什么？五．创新题（共15分）1．（10分）兰兰学习了电磁感应现象后，就想：产生的感应电流的大小与什么有关呢? 她找到几个要好的同学开始了讨论和猜想：既然运动有快慢之分、磁场有强弱之分，那么感应电流的大小是否与这两者有关呢?于是她们开始做实验，首先按照课堂上探究电磁感应的实验装置(如图9-57)重新安装了仪器，并且准备了磁性强弱不同的磁铁，以便改变磁场的强弱．闭合电路后她先改变导体在磁场中运动的快慢，观察电流表摆动的幅度大小．发现导体在磁场中运动的速度越大，电流表的指针摆动幅度越大；然后她又保持导体的运动快慢不变，换用磁性强的磁铁来实验，发现磁性越强，电流表指针摆动的幅度越大．对于这么重大的发现，她高兴不已。
初中物理《电与磁》练习题(附答案)
初中物理《电与磁》练习题（附答案）1、磁现象【知识积累】（1）磁性：物体具有吸引铁、钴、镍等物质的性质。
我们就说物体具有磁性。
（2）磁体：具有磁性的物体叫做磁体。
磁体分为条形磁体、蹄形磁体、针形磁体。
（3）磁极：磁体上磁性最强的部分叫做磁极。
能够自由转动的磁体，静止时总是一个磁极指南，一个磁极指北，指南的那个磁极叫做南极（S极），指北的那个磁极叫做北极（N极）。
（4）磁极间的相互作用：同名磁极互相排斥，异名磁极互相吸引。
（5）磁化：①概念：一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
②特点：被磁化后，磁体的相对端出现异名磁极。
③磁化的利与弊：应用：磁卡、磁盘、磁带等利用它上面的磁性物质可以储存声音、图像和文字信息等，钢针被磁化后，可以用来制作指南针。
危害：机械手表被磁化后，走时不准；彩色电视机显像管被磁化后，色彩失真等。
【典型习题】【练习1】实验表明，磁体能吸引1元硬币，对这一现象解释正确的是（）A.硬币一定是铁做的，因为磁体能吸引铁B.硬币一定是铝做的，因为磁体能吸引铝C.磁体的磁性越强，能吸引的物质种类越多D.硬币中含有磁性材料，磁化后被吸引【练习2】下列物体中，能被磁铁吸引的是（）A.粉笔B.塑料尺C.大头针D.橡皮擦【练习3】一条形磁铁不慎从中间断为两段，则两段的磁性（）A.两段都没有磁性B.一段只有N极，一段只有S极C.每段都有N、S极D.以上三种情况都有可能2、判断物体是否具有磁性的方法【知识积累】方法：（1）根据吸铁性判断：能吸引铁、钴、镍等物质的物体具有磁性。
（2）根据指向性判断：能自由转动的物体静止时总是指南北方向，则该物体具有磁性。
（3）根据磁极间的相互作用规律判断：若该物体的一端与小磁针相互排斥，则它一定有磁性；若与小磁针的两级均表现为相互吸引，或根本没有作用，则它没有磁性。
（4）根据磁体的磁性强弱分布判断：若有A、B两根外形完全相同的钢棒，已知一根有磁性，另一根没有磁性，区分方法为：将A的一端从B的左端向右端滑动，若在滑动过程中发现吸引力的大小不变，说明A有磁性；若发现吸引力先变小再变大，说明B有磁性。

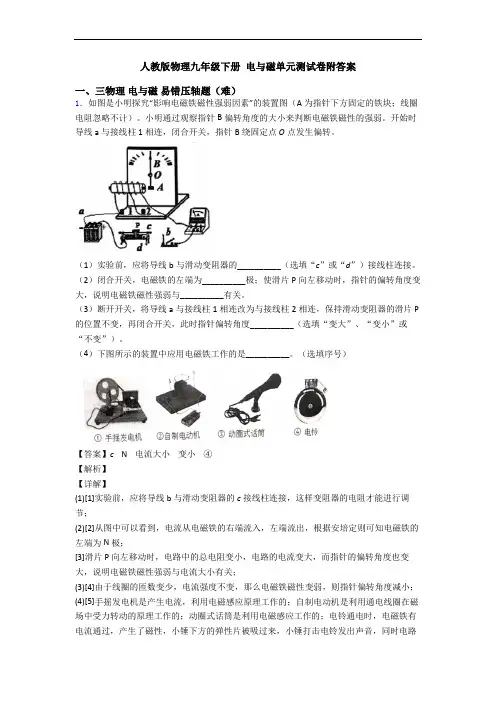

人教版物理九年级下册 电与磁单元测试卷附答案
人教版物理九年级下册电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。
小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。
开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。
（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。
（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P 的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。
（4）下图所示的装置中应用电磁铁工作的是__________。
（选填序号）【答案】c N 电流大小变小④【解析】【详解】(1)[1]实验前，应将导线b与滑动变阻器的c接线柱连接，这样变阻器的电阻才能进行调节；(2)[2]从图中可以看到，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁的左端为N极；[3]滑片P向左移动时，电路中的总电阻变小，电路的电流变大，而指针的偏转角度也变大，说明电磁铁磁性强弱与电流大小有关；(3)[4]由于线圈的匝数变少，电流强度不变，那么电磁铁磁性变弱，则指针偏转角度减小；(4)[5]手摇发电机是产生电流，利用电磁感应原理工作的；自制电动机是利用通电线圈在磁场中受力转动的原理工作的；动圈式话筒是利用电磁感应工作的；电铃通电时，电磁铁有电流通过，产生了磁性，小锤下方的弹性片被吸过来，小锤打击电铃发出声音，同时电路断开，电磁铁失去磁性，小锤又被弹回，电路闭合，不断重复，电铃会发出连续打击声，这是应用了电磁铁；故选④。
2．李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南．（1）他用的材料是图乙所示的天然磁石，该磁石的D端为________（选填“北极”或“南极”）．（2）他用该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的________（3）将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电磁铁左端是_____（选填“北极”或“南极”）极，则电源M端是________（选填“正极”或“负极”）．（4）为增强司南的磁性，可用图丁所示装置，通过________（填字母序号），来增强电磁铁对司南磁化的效果．A．改变电源的正负极 B．让司南垂直放置在AB中点的正上方 C．增加电源的电压．【答案】南极南极北极负极 C【解析】【分析】【详解】（1）人们规定磁场的方向由北极出发到南极，由图可知，在磁体外部磁感线由B端到D 端，因此，磁石的D端为该磁体S极，即南极；（2）地磁的北极在地理的南极附近，由于异名磁极相互吸引，因此，司南静止时，勺柄指向地球的南极；（3）因为异名磁极相互吸引，所以通电螺线管的左端是N极；再用安培定则，右手大母指向左握住螺线管，可判断通电螺线管中的电流方向为：右端电流向上，左端向下；再根据电流方向是从电源正极出发通过用电器回到负极，所以电源左端，即M端为电源的负极；（4）为了增强司南的磁化效果，可以增加电源电压，使线圈中电流增大，则线圈磁性增强，磁化效果更好．故选C．【点睛】牢记磁场方向的规定，即磁体周围的磁感线，都是从磁体的N极出发，回到S极；磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，再结合安培定则判断电源的正负极3．根据古文《论衡•是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示．（1）1952年，中国科学院物理研究所尝试将如乙图所示的天然磁石制作成司南，制作人员根据天然磁石的磁感线分布，将磁石的________（填乙中字母）处打磨成磁勺的A 端．（2）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平转动直至最终静止，但磁勺A 端总不能正确指南，请提出改进本实验的措施________．（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，闭合开关S，磁勺和电磁铁相互吸引后如图丙所示，可增加磁勺的磁性，由此判断H为电源的________极．【答案】D将磁勺放在光滑的水平面上，使其能自由转动负【解析】【分析】（1）磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示；磁体周围的磁感线，都是从磁体的N极出发，回到S极；据此判断。

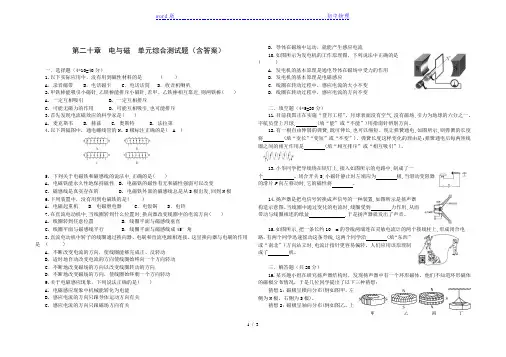

人教版九年级物理全一册第二十章 电与磁 单元综合测试(含答案)
