ONVIF Device Manager测试工具使用方法
ONVIF_Device_Test_Tool_v12_06_Installation_Guide
ONVIF Device Test Tool v12.06 Installation Guide Copyright © ONVIF 2012. All rights reserved.
June 2012 Page 1
/ info@
Байду номын сангаас
Contents
5.2.1. Start the netsh utility ................................................................................................................. 17 5.2.2. Select IPv6 configuration ........................................................................................................... 18 5.2.3. Display current interfaces .......................................................................................................... 18 5.2.4. Add routing entry ....................................................................................................................... 19 5.2.5. Verify routing information ......................................................................................................... 19 5.2.6. Add routing of other devices ..................................................................................................... 20 5.2.7. Close netsh ................................................................................................................................. 20

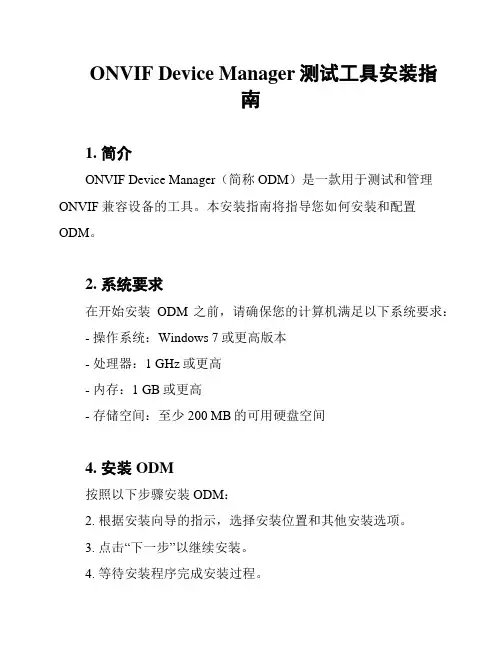

ONVIF Device Manager测试工具安装指南
ONVIF Device Manager测试工具安装指南1. 简介ONVIF Device Manager（简称ODM）是一款用于测试和管理ONVIF兼容设备的工具。
本安装指南将指导您如何安装和配置ODM。
2. 系统要求在开始安装ODM之前，请确保您的计算机满足以下系统要求：- 操作系统：Windows 7或更高版本- 处理器：1 GHz或更高- 内存：1 GB或更高- 存储空间：至少200 MB的可用硬盘空间4. 安装ODM按照以下步骤安装ODM：2. 根据安装向导的指示，选择安装位置和其他安装选项。
3. 点击“下一步”以继续安装。
4. 等待安装程序完成安装过程。
5. 点击“完成”以完成安装。
5. 配置ODM安装完成后，您需要配置ODM以连接和管理您的设备：1. 打开ODM应用程序。
2. 在应用程序的主界面上，点击“设备”菜单，然后选择“添加设备”选项。
3. 在弹出的对话框中输入您设备的IP地址、用户名和密码，并选择设备的型号和品牌。
4. 点击“确定”以添加设备。
5. 通过点击设备列表中的设备，您可以查看和管理相应设备的信息。
6. 使用ODMODM提供了丰富的功能，以使您能够测试和管理您的ONVIF设备。
您可以根据您的需求，使用ODM的各种功能来监控、录制、回放和配置设备。
7. 帮助和支持如果您在安装或使用ODM过程中遇到任何问题，您可以通过访问ONVIF官方网站的支持页面或参考ODM的用户手册获取帮助和支持。
希望本安装指南能帮助您顺利安装和使用ONVIF Device Manager测试工具。
祝您成功！。
onvif测试工具详细使用内部培训资料
Onvif测试工具使用----搜索到的设备check
使用check查看设备 onvif的返回，如能 正常通过，就是如 红圈中返回！
返回的设备厂家 信息，设备软硬 件版本。此信息 一般是由厂家自 定义填入，没有 特别的规定，一 定需要返回哪些 值！
* 21 *
我们在用VLC打开码流时，需要确认这个摄像机的主流与辅流都能打开浏览到。 NVR策略中：摄像机通过GetProfiles上报了主辅流能力，但是码流上如果主流或辅流有一路实际中 又无法获取到，那添加完成后，还是显示下线状态。
2016/6/23
*
17 *
通过PTZ功能判断ptz是否支持
我们要 DeviceMngmt 、 MediaConf 、 PTZ 、 Events 、 ImagingConf 这五大功能项中的能力，建议都使用对应的URL地址。
获取的这些功能地址，是为了之后得到onvif上报的其它功能参数来使用 。如MediaConf可以获取前端上报的分辨率、码流、帧率等参数。
2016/6/23
*
5 *
Onvif测试工具使用----搜索到的设备check不过
此用户名与密码 ，是由所check 的设备来确认的 ，有的厂家一定 要填写后，才能 check过，有的 厂家可以不填写 ，填了反而 check不过。所 以当大家onvif check不过时， 请一定要注意。 如果check不过，这时就需要 注意，填写设备的用户名与密 码，然后再check测试
2016/6/23
*
8 *
获取摄像机上报的地址集使用方法
把红框中的前端 上报的报文进行 复制到 UltraEdit打开 。（直接在测试 工具中查看比较 累，复制到UE 下查看方便）
ONVIF_Device_Test_Tool_11.12_安装流程说明
5.2.1. Start the netsh utility ................................................................................................................. 17 5.2.2. Select IPv6 configuration ........................................................................................................... 18 5.2.3. Display current interfaces .......................................................................................................... 18 5.2.4. Add routing entry ....................................................................................................................... 19 5.2.5. Verify routing information ......................................................................................................... 19 5.2.6. Add routing of other devices ..................................................................................................... 20 5.2.7. Close netsh ................................................................................................................................. 20
onvifdevicemanager测试工具使用方法
ONVIF 测试工具使用方法ONVIF Device Manage工具主要用来验证设备是否支持onvif，实时预览、PTZ控制及远程配置IPC参数等功能。
一、ONVIF Device Manage安装安装环境要求：装有Microsoft .Net Framework 版本2.安装源文件请见：ONVIF Device注：Microsoft .Net Framework 安装不成功的解决方式，见备注。
二、ONVIF Device Manage的使用1.运行工具双击ONVIF Device Manage快捷方式，运行工具。
当前局域网内，支持onvif协议的IPC可以自动显示出来，见下图。
Device List列表即检索到的IPC列表2.基本功能介绍1>登录此时输入的用户名和密码为设备自身的用户名和密码，有的厂家设备不需要。
输入正确的用户名和密码，即可实时预览IPC 及参数配置。
2>实时预览在设备列表选择一个IPC（单击即可），点击Live video即可预览该IPC画面，main stream是主码流预览，sub stream是子码流预览3>检索在Device List区域的文本框输入IP地址，即可过滤其它IPC，留下符合条件的设备.4>手动增加点击Add按钮，输入url，例如，点击Apply，即可手动增加IPC5>rtsp路径实时预览画面的下方，会显示rtsp路径。
如下：r为IPC的地址5504为IPC的端口channel为通道stream为码流，0默认是主码流，1为子码流user和pass：用户名和密码6>视频编码配置选择子码流预览，可以配置子码流的编码参数7>码流选择点击Profiles，进入码流切换界面Create为创建码流；Edit为编辑码流用；8>PTZ控制点击方向键三、结论如果通过上述工具可以搜到该设备，说明此设备支持ONVIF。
如果说明书或厂家说是该设备支持ONVIF，但是搜索不到。
onvif协议测试工具中文版
竭诚为您提供优质文档/双击可除onvif协议测试工具中文版篇一：onViF协议及测试方法onViF协议及onViF协议的测试工具及测试方法20xx年5月，由安讯士(axis)联合博世(bosch)及索尼(sony)公司三方宣布将携手共同成立一个国际开放型网络视频产品标准网络接口开发论坛，取名为onViF（open networkVideointerfaceForum），并以公开、开放的原则共同制定开放性行业标准。
是一个提供开放网络视频接口的论坛组织。
截止到20xx年3月，已有279个公司加入onViF成为会员。
目前为止，onViF协议已经推出2个版本：onViF1.0版本和onViF2.0版。
onViF1.0版本是20xx年11月推出的，onViF2.0版是20xx年11月，onViF协议第二版对第一版的内容进行了有效的补充，onViF2.0版涉及设备发现、实时音视频、摄像头ptz控制、录像控制、视频分析等方面都做了详细的规范。
onViF组织致力于通过全球性的开放接口标准来推进网络视频在安防市场的应用，这一接口标准将确保不同厂商生产的网络视频产品具有互通性。
随着视频监控的网络化应用，产业链的分工将越来越细。
有些厂商专门做网络摄像机，有些厂商专门做dVs或者nVR，有些厂商则可能专门做平台（Vss&cms）等，然后通过集成商进行集成，提供给最终客户。
这种产业合作模式，已经迫切的需要行业提供越来越标准化的接口平台。
onViF标准将为网络视频设备之间的信息交换定义通用协议，包括装置搜寻、实时视频、音频、元数据和控制信息等。
网络视频产品由此所能提供的多种可能性，使终端用户，集成商，顾问和生产厂商能够轻松地从中获益，并获得高性价比、更灵活的解决方案、市场扩张的机会以及更低的风险。
据了解，目前有部分企业和电信运营商已经制定了与之相关的业内规范，也有一些企业联盟提出了一些互联互通的企业标准。
onViF则是面向全球，出发点是制订一个完全开放的标准。
Onvif Test Tool Version 测试工具及方法
Onvif测试工具及方法版本号：Onvif Test Tool Version 12.12用途：测试网络设备（网络摄像机、NVR、解码器等）是否支持ONVIF验证1 ONVIF Test Tool Version 12.12安装1.PC安装环境要求：装有Microsoft .Net Framework 3.5或以上版本。
1.安装源文件：ONVIF官网下载或联系美佳威迪欧电子技术售后人员咨询2 ONVIF Device Test Tools 使用2.1 ONVIF Device Test Tool 12.121）Discovery - 搜索在线的支持Onvif 协议的网络设备如图1：图1 ONVIF Conformance Test Tools 使用上图说明：Brand: Megavideo (品牌：Megavideo )Model: MPV-073-3X (型号：美佳威迪欧电子的MPV-073-3X)Serial Number: 00d08907f23a ( 编号：美佳威迪欧电子的Mac地址，全球唯一的IP地址)Fimware Version:mv20121102NSA (固件版本：MegaVideo 的网络摄像机的固件版本)2.3 结论如果通过上述工具可以搜到该设备，说明此设备支持ONVIF协议。
如果厂家说明书或厂家销售人员说该厂设备支持ONVIF，但是搜索不到，可以通过IE或厂家自己的配置工具登陆该设备，看ONVIF支持是否开启，有些厂家的设备只能支持一个通讯接入协议，ONVIF支持是可选的，美佳威迪欧电子（香港）实业有限公司的网络摄像机、NVR由于采用世界顶级的核心处理芯片（美国安霸Ambarella Soc & SONY Xarina Soc），具有足够的主频冗余及强大的运算能力，可以同时进行多种运算、图像压缩处理，亦可同时支持威迪欧电子的私有协议及Onvif 标准协议。
ONVIF测试操作说明
ONVIF测试操作说明ONVIF Device Manager是第三方测试软件，用于测试IPC是否支持NVR，同时可对IPC进行配置。
在进行ONVIF测试前，请仔细阅读一下注意事项：【1】如果您使用SPV/TKV系列相机，固件版本须在v1.2.4以上；【2】相机须升级ONVIF固件；【3】如果您需要升级相机固件和ONVIF固件，请注意：●SPV系列相机，先升级相机固件，再升级ONVIF固件，每升级一个固件都需要重启相机。
●TKV系列相机，先升级相机固件，在升级ONVIF固件，升级完标准固件后可直接升级ONVIF 固件，最后重启相机。
ONVIF测试具体操作步骤如下：（1）安装ONVIF Device Manager软件后，双击图标打开软件。
（2）搜索设备软件会自动搜索设备，或者点击“Refresh”按钮。
成功搜索设备如下图。
（3）创建用户点击下图中的图标，添加用户。
弹出如下界面创建用户（4）常用功能i.时间设置点击“Time settings”进入时间设置。
时区：中国CST-8时间：与电脑时间同步；网络时间校时；手动设置。
ii.网络设置点击“Network settings”进入网络设置，可设置相机IP、NTP服务器IP。
iii.用户管理点击“User management”进入用户管理，可创建和删除用户。
点击“Create”创建新用户。
设置用户名、密码、权限。
创建的新用户权限只能选择Operator和User。
iv.查看实时视频点击设备，查看Live video，显示如下。
v.视频流点击“Video streaming”进入视频流，可查看实时视频，设置相机分辨率、帧频、码率、图片质量。
vi.图像设置点击“Imaging settings”进入图像设置，可以设置相机亮度、饱和度、白平衡、曝光模式、曝光时间范围、曝光亮度范围、曝光光圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ONVIF 测试工具使用方法
ONVIF Device Manage工具主要用来验证设备是否支持onvif，实时预览、PTZ控制及远程配置IPC参数等功能。
一、ONVIF Device Manage安装
1.PC安装环境要求：装有Microsoft .Net Framework 4.0版本
2.安装源文件请见：ONVIF Device Manage.rar
注：Microsoft .Net Framework 4.0安装不成功的解决方式，见备注。
二、ONVIF Device Manage的使用
1.运行工具
双击ONVIF Device Manage快捷方式，运行工具。
当前局域网内，支持onvif协议的IPC可以自动显示出来，见下图。
Device List列表即检索到的IPC列表
2.基本功能介绍
1>登录
此时输入的用户名和密码为设备自身的用户名和密码，有的厂家设备不需要。
输入正确的用户名和密码，即可实时预览IPC及参数配置。
2>实时预览
在设备列表选择一个IPC（单击即可），点击Live video即可预览该IPC画面，main stream是主码流预览，sub stream是子码流预览
3>检索
在Device List区域的文本框输入IP地址，即可过滤其它IPC，留下符合条件的设备.
4>手动增加
点击Add按钮，输入url，例如http://192.168.1.123/onvif/device_service，点击Apply，即可手动增加IPC
5>rtsp路径
实时预览画面的下方，会显示rtsp路径。
如下：
rtsp://192.168.1.166:5504/channel=0;stream=0;user=system;pass=system 192.168.1.166为IPC的地址
5504为IPC的端口
channel为通道
stream为码流，0默认是主码流，1为子码流
user和pass：用户名和密码
6>视频编码配置
选择子码流预览，可以配置子码流的编码参数
7>码流选择
点击Profiles，进入码流切换界面
Create为创建码流；Edit为编辑码流用；
8>PTZ控制
点击方向键
三、结论
如果通过上述工具可以搜到该设备，说明此设备支持ONVIF。
如果说明书或厂家说是该设备支持ONVIF，但是搜索不到。
可以通过IE或厂家自己的配置工具登陆该设备，看ONVIF支持是否开启，有些厂家的设备ONVIF支持是可选的。
备注：
1.Microsoft .Net Framework 4.0安装不成功的解决方式
安装失败和Windows Update有关系
按如下操作，即可安装成功：
1.按组合键win+R，打开运行，输入cmd，回车，在输入net stop wuauserv，回车，即停止了update的服务；
2.打开C盘根目录下的“Windows”文件夹，找到SoftwareDistribution文件夹，将其重命名为SDold；
3.按组合键win+R，打开运行，输入cmd，回车，在输入net start wuauserv，回车，即启动了update的服务；
4.现在安装.net framework 4.0就会成功了
