TOP414中文资料
TPO414中文资料1：三端DC-DC脉宽调制开关。
2：产品亮点。
分离转换开关的低成本替代品。
只有较少的15个元件，降低成本，提高可靠性。
允许12毫米以下更小更轻的所有表面装载元件解决方案。
3：在反击式拓扑中有80%的能效。
内置的启动和电流限制，减少DC电流损耗。
低电容的MOSFET（金属氧化物半导体场效应晶体管）CMOS（互补金属氧化物半导体）控制器/门驱动器的消耗只有7Mw.70%的最大占空比最大限度的降低了传导损耗。
4：简化设计，缩短上市时间集成的脉宽调制控制器和大功率的MOSFET（金属氧化物半导体场效应晶体管）只需要一个补偿电容。
旁路和启动/自动重启的功能。
5：系统电平错误保护特征自动重启和逐周期电流限制（逐周期电流感测）即时性电流限制功能。
处理初级和次级的错误。
在线的片锁热关断保护整个系统，预防过载。
6：高度灵活，多功能实现降压，升压，反激式和正激式拓扑。
轻松接口，同时包含OPTO和初级反馈。
支持连续和不连续的运作模式。
指定用于DC16V以下输入。
7：说明TOPS开关系列，实现只有3个终端，为所有DC-DC所必须的功能：高电压N沟道功率MOSFET（金属氧化物半导体场效应晶体管），包含受控的启动门驱动，电压模式的脉宽调节控制器有内部集成的120KHZ的震荡器。
高电压启动偏置电路，能隙带派生参考，并联分流稳压器，误差放大器电路是为环路补偿和错误保护的，相比分离的MOSFET 和控制器或字激的开关转换器解决方案，TOPS开关集成电路能降低总成本，元件的数量，尺寸，和重量，同时提高效率和系统可靠性，这个器件非常适合电信，电报，和其他DC-DC的高达21W的输出功率。
在内部，SMD-8的引线框架，使用6个引脚将热量从芯片传递到电路板上，减少了散热片的成本。
8：典型应用9：输出能力：10：引脚功能描述。
漏极引脚：输出MOSFET的漏极连接，在启动运行时候，通过内部开关式的高压电流源。
提供内部的偏置电流。
内部电流识别点。
控制引脚：误差放大器和反馈电流占空比控制的输入引脚。
内部并联调压器相连接，用来提供正常工作期间的内部偏置电流。
触发锁存关断输入。
也被用来作为供给电源旁路和自动重启/补偿电容的连接点。
源引脚：输出MOSFET的源极连接，初级电路的共点，电源回路和参考点。
11：功能描述TOPS开关是自偏置和自我线性保护控制电流占空因数变频器，开漏极输出。
通过使用CMOS和集成最大数量的功能可能，达到了高效能。
与双极性和离散的方案相比，CMOS显著的降低了偏置电流，集成淘汰了作为电流感应和/或者供给内部初始启动偏置电流的外部电源电阻。
在正常的工作期间，通过增加C脚的电流，内部输出MOSFET占空因数线性地减少，如图4：为了实现所有的要求控制，偏置，和保护功能，D漏极引脚和C控制引脚每个都执行者几个功能，参考图2的框图图解，和图6所示的TOPS开关的内部集成电路的时间和电压波形。
控制电压供给C脚电压VC是供给电压和为驱动器和控制器电路提供的偏置电压。
为了供给栅极G驱动电流，需要一个外部的旁路电容接近的连接在C脚和S脚之间，连接在C脚的电容总数量也设置自动重启时间和控制环路补偿。
VC电压在两种运行模式的任何一种模式都被调节。
滞后调节用于在初始启动和过载操作中。
分流调节用于区分开控制电路的源电流中占空因数中的错误信号。
在启动时候，VC电压由内部连接在D脚和C脚的高压开关电流源供给。
这个电流源提供足够的电流给控制电路和给外部总电容充电。
12：功能描述续。
VC第一次达到高限时候，高压电流源关闭，PWM脉宽调制调节器和输出晶体管被激活，如图5所示。
在正常工作时间（当输出电压被调节）反馈控制电流供给VC供电。
分流调节器用PWM错误信号感应电阻RE，通过分流C脚的超过要求的DC电流的反馈电流，保持VC在典型的5.7V。
当用在初级反馈结构，这个引脚的低动态阻抗ZC设置误差放大器的增益。
C脚的动态阻抗和外部的阻抗和电容决定电源系统的控制环的补偿。
如果C脚的外部总电容必须放电到低限，输出MOSFET被关闭，并且控制电路被设定到低电流旁路模式。
高压电流源被开启，并且重新给外部电容充电。
充电电流在图6中表示负极性，放电电流表示为正极性。
滞后的自动重启比较器通过开启和关闭高压电流源如图5(B)，控制VC的电压在4.7-5.7V的典型窗口内。
自动重启电路有一个8分频的计数器，用来阻止输出MOSFET从再次开启直到过去8个放电周期。
通过减少自动重启占空因数通常在5%，计数器有效的显示开关电源的功耗。
自动重启持续循环，直到输出电压调节再次实现。
能隙带基准.所有决定性的开关内部电压源自一个温度补偿能隙基准。
这个基准也用于产生温度补偿电流源，被修剪后用于精确的设置晶振频率和MOSFET 栅极G的驱动电流。
晶振并且将电源供电应用效率提高到最大。
修剪电流基准，提高频率准确性。
脉宽调节器脉冲宽度调节器执行一个电压模式控制环，通过对注入C脚的电流的一个周期的反向比例，驱动输出MOSFET，误差信号通过RE经过一个RC网络被滤波，这个网络有一个典型的7KHZ的转角频率，用来减少开关噪声的影响。
这个滤波误差信号与内部晶振锯齿波形比较，产生周期波形。
当控制电流增大，周期波形减少。
来自晶振的一个时钟信号设置门锁，打开输出MOSFET。
最大占空周期由内部均匀的振荡器设置。
调节器有一个最小的在线时间，保持开关电流消耗不依赖于误差信号的。
注意在占空周期开始改变前，最小电流必须驱动进C脚。
G门驱动门驱动设计在一个被控制的速度，用来开启输出MOSFET，以将共模干扰降低到最小。
门驱动电流被修剪用于改善精度。
误差信号放大器在初级反馈的应用中，并联稳压器也可以执行误差放大器的功能。
这个并联稳压器精确的来自温度补偿能力带基准。
误差放大器的增益由C脚动态阻抗设定。
C脚嵌位外部信号到VC的电压水平。
C脚的电流超过供给电流的部分，被并联稳压器分离，流过RE电阻，作为误差信号。
周期性的电流限制周期性的峰值D漏极电流限制电路利用输出MOSFET通路电阻作为感应电阻。
一个电流限制比较器比较输出MOSFET 通路状态的漏极和源极电压VDS，和阈值电压。
高漏极电流导致VDS超过阈值电压，并且关断输出MOSFET，指导下一个时钟周期开始。
电流限制比较器阈值电压是温度补偿，以将因为温度变化引起的出MOSFET导通的RDS变化导致峰值电流改变降到最少。
在输出MOSFET开启后，前沿边缘消隐电路抑制电流限制比较器一段时间。
前边沿限制时间被设定，以致由于初级电容和次级整流器反向恢复时间产生的尖峰电流，不会导致过早地选通脉冲的终止。
关断/自动重启为了将开关功耗降到最低，如果超过控制存在，关断/自动重启电路以5%的占空周期开启和关断供电。
监控损失终断外部电流进入C脚。
VC调节从关断模式到滞后的自动重启模式，如上所述。
当错误的情况去除，电源供给的输出可控制，VC调节恢复分流模式，并且正常的电源供给操作将恢复。
锁存关断输出过压保护锁存被一个高电流脉冲流进C脚启动。
当设定置位，这个锁存关闭MOSFET输出。
激活电源上升的复位电路，通过断开和接通输入电源。
或者迅速拉低C脚的电压低于电源上升复位阈值，复位锁存，并且允许开关重启正常电源供给的操作。
VC电压被调节成滞后模式，当电源供给被切断。
过温保护温度保护由一个精确的模拟电路提供，当节点温度超过关断温度(通常45度)，它关断输出MOSFET，通过断开和接通输入供电或者迅速的拉低C脚电压低于电源上升复位阈值，复位锁存，并且允许开关重启正常电源供给操作，激活电源上升复位电路。
VC电压被调节成滞后模式，当电源供给被切断。
高压偏置这个电流源偏置开关漏极D脚和充电C脚外部电容在开始和滞后操作。
在自动重启和锁存关断中，滞后操作产生。
电流源是开关接通和关闭，有一个有效的占空周期，大约35%。
这个占空周期由C脚的充电电流和放电电流决定。
这个电流源在正常的工作时候被关闭，当输出MOSFET开关。
13：一般电路操作图7显示了一个基本的DC-DC转换的应用，使用TOP414P。
这个应用产生一个5V,2A，工作在一个宽电压范围36-7VDC。
这个电源供给操作在环境温度是0-50度。
为了达到最高可能的效率，和最小的电路板面积，初级和次级电流波形是相应的有自小的RMS均方根和纹波。
这个通过运行连续喝利用最大占空周期达到。
如下例子，最大的原件高度是12毫米。
选择EFD-20变压器的磁芯匹配这个最大的原件高度。
TOP414G有一个高电流限制，意味着EF20磁芯在启动时候会饱和，直到调节实现。
着被TOP414G接受，不会导致芯片压力（提供最大的漏极电压低于250V峰值和提供一个齐纳二极管用于嵌位）。
用一个齐纳二极管嵌位电路（VR1和D1）嵌位漏电流尖峰到一个固定的最大电压（一个RCD，电阻电容二极管，嵌位电路在这个应用中不接受.）在例子电路中，C1提供电源输入方的退耦。
这个在DC输入源中是必需要的，它远离转换器。
一个低压降的肖特基出电容（C3-C6）,.这个控制环增益由电阻R2设定，稳定性受R1，C3，C4，C5，C6影响。
电阻R3，R4设定直流控制点和分流调压器和旁路电容C8，提供驱动输出光藕U2。
系统的任何剩余噪声由陶瓷电容C9滤除。
电容C2和电阻R1组成C脚反馈电路的一部分。
电容CX仅用于去耦C脚的高频噪声。
关键应用出口。
使用一个开尔文旁路电容连接S脚和C脚。
使用单点接地技术在S极如图8所示。
使用一个陶瓷高频去耦电容旁路随即随时可能出现在C脚的噪声。
TOP412和TOP414有一个过流锁存停止装置。
不使用高频去耦电容可能导致随即噪声以外的触发这个装置。
峰值电压和D极电压环在关断到一个安全电压。
使用一个齐纳二极管或TVS齐纳二极管嵌位漏极D的电压。
不要将开关放进一个热IC座，在测试的时候。
外部控制C脚电容可能传递浪涌电流足够启动关断锁存，这个关断锁存会关闭开关。
在以下几种情况，外部提供的偏置或供电电流驱动控制C脚可以保持开关固定在8个自动重启周期阻止启动。
短路C脚和S脚会复位开关。
为了避免这个问题，在做替补评估时候，建议C脚供给电压在D脚电压达到时候，先开启。
在一些情况，最小的负载可能需要，为了在最短所需要的范围内，保持输出电压轻载或卸载。
额外的说明信息，参考TOPS开关家族，参考网址，.。

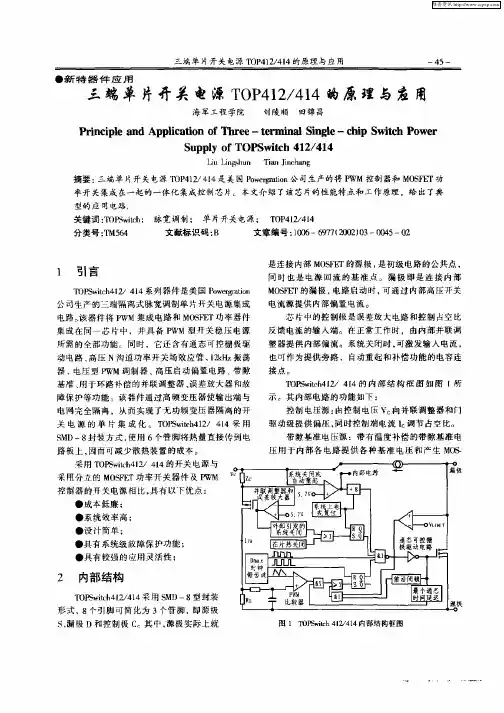

三端单片开关电源TOP412／414的原理与应用
维普资讯
４一 ６
Ｆ ｒ『极 驱 动 电 流 。 １
《 国外 电子元 器件？ｏ２年第 ３ ２ｏ 期
２０ ０２年 ３月
振 荡器 ：内部振 荡 器 可通过 内部 电容器在 两个 电压 范 围内线性地 充放 电来 产生脉 宽调制 比所 需的 锯齿 波 。振 荡频 率 固定 为 １ １ｈ， 在 电源 中有助 ２ｄ 这 ０－ 于减 少 Ｅ 和提 高效 率 ＭＩ 调制器 ： 过改变 控制 端 电流 Ｉ 通 ｃ的大小可 改变 电阻 Ｒ 的 电压 降 ，并 锯齿 波进 行 比较 ，以产 生 Ｐ ｗＭ脉 宽 调制 信 号来驱动 Ｍ Ｓ Ｅ Ｏ Ｆ Ｔ管 。其 脉宽 与控制 端的 电流 Ｉ 成 ｃ 反比关 系
Ｄ
是 连接 内部 ＭＯ Ｆ Ｔ的源极 ， ＳＥ 是初 级 电路 的公 共 点 ，
同 时 也是 电源 回流 的基 准点 。漏 极 即是 连 接 内部 ＭＯ Ｆ Ｔ的漏极 ， ＳＥ 电路 启动时 可通过 内部 高压 开关 电流源 提供 内部偏 置 电流 。 芯 片 中的控 制极 是 误差 放大 电路和控 制 占空 比
反馈 电流 的辕人 端。在 正常 工作 时 ，由内 部并联调 整 器提供 内部偏 流 。系统 关闭时 ． 可激 发辕 人 电流 ， 也可作 为提供旁 路 、自动 重起和 补偿功 能 的电容 连
接点。 Ｔ Ｐ ｗｔ ４ ２ ４ ４的 内 部 结 构 框 图 如 图 ｌ Ｏ Ｓ ｉ ｈ １／ １ ｃ 所 示 。其 内部 电路 的功 能如下 ： 控制 电压源 ： 由控制 电压 ｖ 向并联 调 整器和 门
维普资讯
三端单 片开 关 电源 Ｔ Ｐ １／ １ Ｏ ４ ２ ４４的原 理 与应 用
