镜片材料
树脂光致变色镜片 使用特殊的树脂材料 它不同于玻璃光致变色镜片，在半成品或成品阶段，是没有变色性能 的 在变色过程中，数百万的光致变色分子混入在镜片表面，深度约为 0.15 mm
减反射膜层
渗透深度： 渗透深度：约 0.15 mm
加硬层
当这些感光分子被紫 外线和短波蓝光照射时， 它们的化学结构就会发生变化。
火石玻璃 （含铅玻璃） 重火石玻璃 （重含铅玻 璃） 光学玻璃 （硼硅酸盐） 钡火石玻璃
/ Tital 1.7 Lantal 1.8 Lantal1.9 Umbramatic Brown Umbramatic 1.6 Brown Duopal 1.6 C25
/ 1.706 1.800 1.893 1.525 1.604 1.684 1.755
Monomer
感光分子的渗 透层
14
镜片材料
当这些感光分子被紫外线和短波蓝光照射时 它们的化学结构就会发生变化
浅色透明 浓度加深变暗
可见光+ 热
15
镜片材料
玻璃
树脂
光致变色材料
1
是：介于无机玻璃（阿贝数＞50）和含铅玻璃（ 阿贝数＜50）之间
Zeiss镜片（1.5~1.9折射率） Umbramatic 镜片（底部的两片）
2
镜片材料
玻璃镜片的材料
什么是玻璃？ 玻璃是一种无组织的非晶体结构 即原子或分子 不是按周期规律排列的
1947年由PPG公司（匹兹堡平板玻璃）投放市场
最初，低折射率的CR 39材料只应用在树脂镜片上。
直到1980年中期，高折射率树脂材料开始研发。
9
镜片材料
CR39材料结构 ——烯丙基二甘醇碳酸盐(ADC)单体
国外镜片的折射率
国外镜片的折射率
镜片的折射率是光线由空气进入透明媒质（镜片材料）后偏离其初始路径的值，也是入射角的正弦与折射角的正弦之比。
同时，媒质的折射率也是真空中的光速和媒质中的光速的比率。
由于透明媒质的光速随着波长而变化，所以折射率的值总是参考某一特定波长。
在欧洲，参考波长为λe=546.07nm（汞绿光谱线）；在美国等其他国家，参考波长则是λd=587.56nm（氦黄光谱线）。
镜片的折射率因材料的不同而不同，常规在1.4～1.9之间。
例如，CR-39材料的折射率在欧洲是1.502（以λe为参考波长），而在美国等其他国家则是1.498（以λd为参考波长）。
至于国外具体品牌或类型镜片的折射率，建议直接参考相应品牌或制造商的官方信息，因为不同品牌和类型的镜片可能具有不同的折射率。
如果需要购买镜片，最好向专业的眼镜店或眼科医生咨询，以确保选择合适的折射率和其他参数。
镜片基本参数
——折射率
• 特点：表示一种材料的屈光 （折射光线）能力，不同材料 折射率不同。
• 优点：折射率越大，镜片越薄。
1.499 与1.555
-6.00D镜片厚度对比
1.499 与 1.600
1.499 与 1.665
镜片
透光率＝
透射光 100％ 入射光
入 射 光 反 射 光
透光率
像差
——散光非球面设计
散光非球面设计 • 特点：镜片的后表面设计成非球面。 • 优点：
– 拥有更优越的光学性能,视物更真实,变形更 小。 – 使佩戴者的视野更宽阔更真实。 – 特别适合散光顾客。 – 特别适合屈光参差的顾客。
模 糊 非球面设计 距光心12mm出现模糊情况
清 晰 散光非球面设计 距光心12mm仍然清晰
透射 光
• 特点：光线穿透镜片的程度。 优点：透光率越高视物越清晰。
——阿贝数
阿贝数
• 特点：衡量镜片色差的 指数。
• 优点：阿贝数越高镜片 的成像质量越好。
——比重/密度
比重/密度（g/cm3） • 特点：镜片材料的密 度（单位体积的质 量）。
• 优点：比重越小，相 同体积的镜片越轻。
——防紫外线
防紫外线（UV) • 特点：防紫外线。 • 优点：眼睛吸收较多紫外线就易引起各 种眼部疾病，如光致角膜炎、白内障以 及视网膜变性等。所以防紫外线能够降 低患以上疾病的风险。
镜片膜层
——超硬防花膜
钢丝绒试验
膜层：超硬防花膜（HC） • 特点：镜片表面一层加 硬膜。 • 优点：
– 使镜片表面坚硬，提高 树脂镜片的抗磨能力， 延长镜片的使用时间。
防水效果对比
——防水膜
蔡司偏光显微镜技术指标
蔡司偏光显微镜技术指标Axio Scope. A 1 A Pol1、基本要求（1）研究级正立式，高稳定度多功能集成式。
（2）采用第二代国际最先进标准的IC2S无限远轴向和横向（即CF）双重色差校正及反差增强的光学系统，从而提高分辨率，彻底消除杂散光等干扰因素。
并使用国际标准齐焦距离45mm。
（3）总放大倍数为50x-1000x。
（4）采用光陷阱技术，防止眩光，提高成像质量。
*（5）反射光万能全消色差照明器具有不小于6位的功能转换器并带有位置编码，具有明场、单偏光、正交偏光（其中检偏器可旋转360°）观察功能和预留功能位置。
透射光照明器具有明场、单偏光、正交偏光（其中检偏器可旋转360°）观察功能和预留功能位置。
功能转换方便，增减功能操作简捷。
（6）记录光口，可安装数码采集、视频输出等多种记录及输出方式。
（7）必须是原装正品，原产地制造，非组装品。
部件和罩壳为全金属（光学部件及灯箱除外），无塑料件。
（8）中文版图象分析，通用软件功能强大，专用软件测量准确、精度高。
操作简便、快捷。
2、镜头（1）目镜：高眼点，带视度补偿的宽场目镜，每个目镜均可单独进行屈光度调整并配置预装十字线10/100测微尺。
30°倾角的双目观察镜筒为铰链式，眼点高低可调。
眼距调整范围50~75mm，调眼距时，保证目镜齐焦50mm。
10x目镜要求其视场数不小于23。
（2）物镜：使用低折射率低色散天然萤石材料及特殊镀膜技术，精湛的手工研磨工艺。
镀膜防霉，不用药剂的防霉。
必须是N或EC物镜，即在传统平场半复消色物镜的基础上进一步校正色差和应变最小化，增强短波长的透过率，并增强反差。
是同时用于明场、偏光等的高反差、高衬度、高分辨率的高性能多功能研究级无应力偏光物镜。
即物镜的数值孔径具体要求如下。
5x数值孔径（NA）≥0.13。
（透反两用）10x数值孔径（NA）≥0.25。
（透反两用）20x数值孔径（NA）≥0.45。

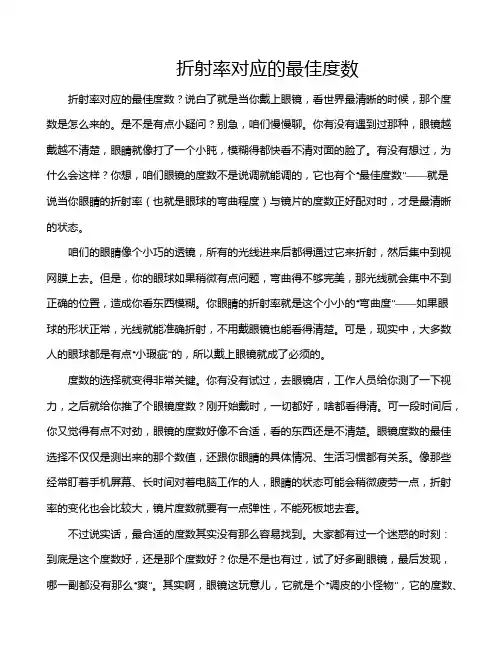

折射率对应的最佳度数
折射率对应的最佳度数折射率对应的最佳度数？说白了就是当你戴上眼镜，看世界最清晰的时候，那个度数是怎么来的。
是不是有点小疑问？别急，咱们慢慢聊。
你有没有遇到过那种，眼镜越戴越不清楚，眼睛就像打了一个小盹，模糊得都快看不清对面的脸了。
有没有想过，为什么会这样？你想，咱们眼镜的度数不是说调就能调的，它也有个“最佳度数”——就是说当你眼睛的折射率（也就是眼球的弯曲程度）与镜片的度数正好配对时，才是最清晰的状态。
咱们的眼睛像个小巧的透镜，所有的光线进来后都得通过它来折射，然后集中到视网膜上去。
但是，你的眼球如果稍微有点问题，弯曲得不够完美，那光线就会集中不到正确的位置，造成你看东西模糊。
你眼睛的折射率就是这个小小的“弯曲度”——如果眼球的形状正常，光线就能准确折射，不用戴眼镜也能看得清楚。
可是，现实中，大多数人的眼球都是有点“小瑕疵”的，所以戴上眼镜就成了必须的。
度数的选择就变得非常关键。
你有没有试过，去眼镜店，工作人员给你测了一下视力，之后就给你推了个眼镜度数？刚开始戴时，一切都好，啥都看得清。
可一段时间后，你又觉得有点不对劲，眼镜的度数好像不合适，看的东西还是不清楚。
眼镜度数的最佳选择不仅仅是测出来的那个数值，还跟你眼睛的具体情况、生活习惯都有关系。
像那些经常盯着手机屏幕、长时间对着电脑工作的人，眼睛的状态可能会稍微疲劳一点，折射率的变化也会比较大，镜片度数就要有一点弹性，不能死板地去套。
不过说实话，最合适的度数其实没有那么容易找到。
大家都有过一个迷惑的时刻：到底是这个度数好，还是那个度数好？你是不是也有过，试了好多副眼镜，最后发现，哪一副都没有那么“爽”。
其实啊，眼镜这玩意儿，它就是个“调皮的小怪物”，它的度数、镜片的弯曲程度、镜片的材质、甚至是光线的变化都能影响你眼睛的感受。
你觉得合适的度数看起来会模模糊糊，眼睛刚好舒服，但又好像还差点啥。
是不是有点小无奈？对，这就是生活。
你要知道，眼睛这东西特别娇气，稍微一不小心，折射率就出问题。
眼镜片的内幕你知道多少
眼镜片的内幕你知道多少现在配眼镜动不动就说“超薄特薄”，“非球面”、“耐磨防花”，价格从几十到几千不一而足，那到底什么样的镜片才算是好镜片，全世界又有几个牌子真正算得上质量过硬的好牌子》!?为了配副好眼镜，我收罗了几大全国性的专业网站和一些国外网站，总结如下，与大家分享：在眼镜片行业有“四大国际品牌”的说法，他们指的分别是德国的卡尔蔡司光学、法国的依视路光学、美国的苏拿光学和日本豪雅，除了这四家之外，像德国的罗登斯德也算是牛牌一个了.2006年随着德国的卡尔蔡司光学收购美国苏拿之后，全球就剩下三家真正的镜片王者了。
根据市场号召力、品牌美誉度及研发技术，他们大致的排名应该是NO.1 卡尔蔡司光学囊括了ZEISS、苏拿、AO三大品牌，与大家熟知的蔡司镜头同出一家，一样的设计技术，采用革命性的莲花镀膜(传说中502胶水都不粘的膜层)，个人化渐进，德国原装进口，贵宾号可查镜片真伪，价格贵的要命，2007年推出TEFLON镀膜镜片性能卓越，2009年推出AO博易双极设计渐进片，攻占中端市场。
随着一些低价位产品的开发这一原本高高在上的品牌逐渐被越来越多的人所接受。
中国生产基地：广州NO.2 依视路与蔡司一样浸淫光学界100年历史，开发了众多特色镜片，技术也属于一流，像智洁膜性能优越，渐进设计方面有不少专利，价位中高，比比吉亚是其低端品牌，法国企业和德国企业比最大的优势是擅长市场营销，在三家里依视路的市场是做得最好的。
依视路在国内的工厂在上海。
NO.3 豪雅日本光学泰斗企业，特色产品是VP膜、成人渐进片，价位中高，星钻是其低端品牌，在全球各主要市场都有销售，最近一年来市场增长的比较快，在中国的生产基地在上海。
上述三家产品质量都属于上层。
镜片好坏的判断标准：透光率、折射率、阿贝数、安全性能、渐进设计、曲率组合。
简单讲：透光率越高越好，折射率越高越薄，阿贝数越高越舒服，安全性能就不说了渐进设计干扰区越少越好，曲率组合越多越合理。
阿贝折射仪的解析
阿贝折射仪的解析仪器用途本仪器能测出蔗糖溶液的质量分数(锤度Brix)(0-95%，相当于折射率为1.333-1.531)。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业和地质勘察等有关工厂、学校及有关科研单位不可缺少的常用设备之一。
[1]?工作原理折射仪的基本原理即为折射定律：n1,n1n2为交界面的两侧的两种介质的折射率若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理。
当不同角度光线射入AB面时，其折射都大于Ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线。
明暗分界处即为临界角的位置。
[2]仪器结构光学部分仪器的光学部分由望远镜系统二个部分组成1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板8.目镜9.读数物镜10.反光镜11.刻度板12.聚光镜阿贝折射仪进光棱镜(1)与折射棱镜(2)之间有一微小均匀的间隙,被测液体就放在此空隙内.当光线(自然光或白炽光)射入进光棱镜(1)时便在其磨砂面上产生漫反时，使被测液层内有各种不同角度的入射光，经过折射棱镜(2)产生一束折射角均大于临界角Ⅰ的光线.由摆动反射镜(3)将此束光线射入消色散棱镜组(4)，此消色散棱镜组是由一对等色散阿米西棱镜组成，其作用是获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散.再由望远镜(5)将此明暗分界线成象于分划板(7)上，分划板上有十字分划线，通过目镜(8)能看到如图五上半部所示的象。
光线经聚光镜(12)照明刻度板(11)，刻度板与摆动反射镜(13)连成一体，同时绕刻度中心作回转运动。
通过反射镜(10)，读数物镜(9)，平行棱镜(6)将刻度板上不同部位折射率示值成象于分划板(7)上。
结构部分底座(14)为仪器的支承座，壳体(17)固定在其上。
镜片的折射率与阿贝数的关系
镜片的折射率与阿贝数的关系
1阿贝数是光学学科中使用的一个术语，它表示玻璃或塑料等材料的屈折率（即光线以该材料形成的介质中的速度）。
阿贝数主要用于制造镜片，它表示光线经过镜片时发生变化的程度。
在镜片材料的选择上，阿贝数会改变光线的方向，从而改变观察图像的质量。
阿贝数越高，光线在出入玻璃时被反射和折射的角度越大，从而影响图像的质量。
2镜片折射率与阿贝数之间有着密切的联系。
即在制作镜片时，折射率高，阿贝数就高，反之亦然。
这是由于阿贝数是光线在介质中的传播速度，而折射率是光线在镜片表面及介质之间速度的比值，这两者是双向联系的。
3镜片折射率及阿贝数的关系，使得制作精密的镜片成为可能，大大提高了镜片制作的质量。
折射率的大小决定了镜片表面形状及尺寸，而阿贝数则决定了光线在该材料中的速度。
如果阿贝数设置的足够高，则镜片的折射率也会增加，从而提高图像质量。
总之，镜片折射率与阿贝数之间存在着密切的关系，它们是优质镜片制作的重要组成部分，对提高图像质量来说至关重要。
