压力管道焊接施工工艺标准
压力管道焊接施工工艺标准酒店群工程部2014年3月目录一、不锈钢焊接工艺标准 (3)1、施工准备 (3)2、焊接操作要点 (4)3、质量标准 (10)二、碳钢焊接工艺标准 (11)1、施工准备 (11)2、焊接操作要点 (12)3、质量标准 (16)一、不锈钢焊接工艺标准1、施工准备1.1材料要求：1.1.1 施工现场必须配有符合要求的固定焊条库或流动焊条库。
1.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：1.1.3焊丝使用前，必须去除表面的油脂、锈等杂物。
1.1.4保温材料性能必须符合预热及其热处理要求。
1.2 机具要求：1.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏且在校准周期内。
1.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期内。
1.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
1.3 作业条件1.3.1 人员资格:焊工必须持有相必须施焊对象的合格证。
1.3.2环境条件：施焊前必须确认环境符合下列要求：1）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/S2）相对湿度：相对湿度小于90%3）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前必须在始焊处预热15℃以上，当环境温度低于-20℃时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
2、焊接操作要点2.1焊接坡口形式及对口要求见：QDICC/QB126-2002。
2.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。
组对前必须打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽，且于焊前在坡口两侧100mm范围内必须涂上防飞溅涂料。
2.3焊接方法：1）管径小于等于DN50或壁厚小于4mm的对接焊缝采用氩弧焊进行焊接；2）管径大于DN50的管道采用氩弧焊打底，焊条电弧焊盖面。
压力管道施工工艺标准

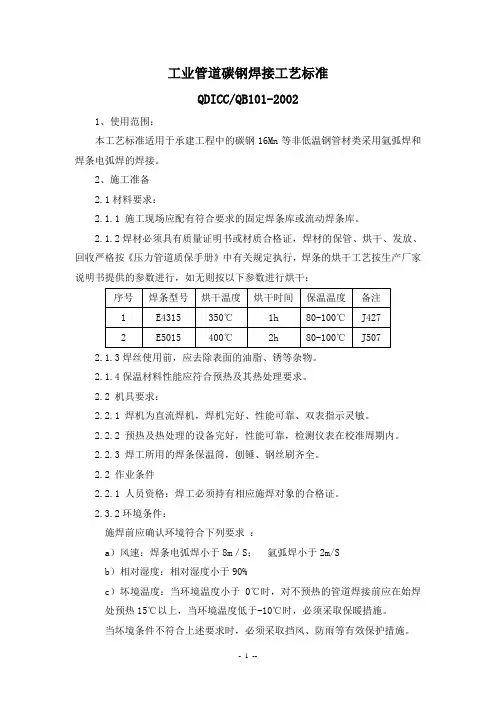

工业管道碳钢焊接工艺标准QDICC/QB101-20021、使用范围：本工艺标准适用于承建工程中的碳钢16Mn等非低温钢管材类采用氩弧焊和焊条电弧焊的焊接。
2、施工准备2.1材料要求：2.1.1 施工现场应配有符合要求的固定焊条库或流动焊条库。
2.1.2焊材必须具有质量证明书或材质合格证，焊材的保管、烘干、发放、回收严格按《压力管道质保手册》中有关规定执行，焊条的烘干工艺按生产厂家说明书提供的参数进行，如无则按以下参数进行烘干：2.1.3焊丝使用前，应去除表面的油脂、锈等杂物。
2.1.4保温材料性能应符合预热及其热处理要求。
2.2 机具要求：2.2.1 焊机为直流焊机，焊机完好、性能可靠、双表指示灵敏。
2.2.2 预热及热处理的设备完好，性能可靠，检测仪表在校准周期内。
2.2.3 焊工所用的焊条保温筒，刨锤、钢丝刷齐全。
2.2 作业条件2.2.1 人员资格：焊工必须持有相应施焊对象的合格证。
2.3.2环境条件：施焊前应确认环境符合下列要求：a）风速：焊条电弧焊小于8m／S；氩弧焊小于2m/Sb）相对湿度：相对湿度小于90%c）坏境温度：当环境温度小于0℃时，对不预热的管道焊接前应在始焊处预热15℃以上，当环境温度低于-10℃时，必须采取保暖措施。
当坏境条件不符合上述要求时，必须采取挡风、防雨等有效保护措施。
3、焊接3.1焊接坡口形式及对口要求见：QDICC/QB126-2002。
3.2组对时质量要求：内壁整齐，其错口量不超过下列规定：SHA级管道小于O.5mm；SHB级管道不超过1mm；其它管道小于 1.5mm。
组对前应打磨坡口及两侧各20mm范围内油污、铁锈等，直至露出金属光泽。
3.3焊接方法：1）管径小于等于DN50的采用氩弧焊进行焊接；2）管径大于DN50的管道采用氩弧焊打底，焊条电弧焊盖面。
3）承插或角焊缝采用焊条电弧焊进行焊接。
4）对有熔透性要求的接管焊缝采用氩弧焊打底、焊条电弧焊盖面，对非熔透性接管焊缝采用焊条电弧焊进行焊接。
焊接坡口标准
精选2021版课件
8
2.2选择坡口的原则
为获得高质量的焊接接头，应选择适 当的坡口型式。坡口的选择，主要取决于 母材厚度、焊接方法和工艺要求。选择时 ，应注意以下问题：
(1)尽量减少填充金属量。 (2)坡口形状容易加工。 (3)便于焊工操作和清渣. (4)焊后应力和变形尽可能小。
精选2021版课件
精选2021版课件
33
（3）合理地安排焊缝的位 置
•
安排焊缝尽可能对
称与截面中性轴,或使焊
缝接近中性轴, 这对减
少梁柱的挠曲变形有良
好的效果。
精选2021版课件
34
2.工艺措施 （1）反变形法 ( 如图)
•
精选2021版课件
35
（2）留余量法 • 在下料时，将零件的实际长度或宽度尺
寸比设计尺寸适当加大，以补偿焊件的收 缩。
精选2021版课件
12
2 焊接接头的工艺设计 焊缝的布置
焊缝布置的一般原则：
2.1避开应力最大处；
2.2焊缝远离加工面；
2.3对称布置变形小；
2.4焊缝布置求分散；
2.5便于操作想周到；
2.6尽量平焊效率高。精选2021版课件
13
精选2021版课件
14
精选2021版课件
15
精选2021版课件
精选2021版课件
23
(2)坡口形式： 对接焊缝的焊接边缘可分为卷边、平对或加工
成V形、X形、K形和U形等。 方形对接：无间隙适合于板厚小于3mm；有间隙 或带垫板的对接适合于厚小于16 mm。加工的经 济性最好。
单面V型：适合于板厚在16mm左右； 双面V型：适合于板厚在在32mm以下； 单面U型：加工难度增加，但比单V型坡口节省焊接材料； 双面U型：加工难度增加，但比双V型坡口节省焊接材料；
焊接坡口形式选用规定和焊脚高度的解读
2.3 内底板、甲板、平台板的纵横总组、搭载对接焊缝。
注：焊接与水平倾角不大于10度的焊缝。
© Shanghai Waigaoqiao Shipbuilding CO.,LTD -420/09/2018
3、单丝、双丝埋弧自动焊： 3.1 平直甲板、平台板和斜板的拼板对接焊缝； 3.2 平直隔舱、艉封板对接焊缝； 3.3 小组立纵桁材、肋板拼板对接焊缝； 3.4 上层建筑拼板对接焊缝； 3.5 主基座面板、腹板拼板对接焊缝； 3.6 大型T排腹板拼板对接焊缝。 注： 单丝埋弧自动焊：焊接与水平倾角不大于10度的焊缝，焊缝长度 大于等于1米。双丝埋弧自动焊：焊缝长度小于6米，板厚为 10~32mm之间。
2.2 角焊缝标注要求
指示反面 周围焊标记 焊脚高度 焊缝长度 焊缝间距
K
60°
© Shanghai Waigaoqiao Shipbuilding CO.,LTD
L-P
指示面
P.P---部分熔透
F.P
指示线
F.P---全熔透
-920/09/2018
2.3 填角焊缝
• 连续焊：除上层建筑个别区域或个别舾装件外所有的角焊缝。 • 下行焊：上层建筑构件厚度不大于20mm、焊脚高度不大于10mm的立角 焊缝。 • 间断焊：上层建筑个别区域的角焊缝和一些舾装件焊缝，对于上层建 筑见Q/SWS 41-013-2005《上层建筑焊接设计规范》。 2.4 部分熔透焊缝 • 下边水舱斜板、边纵桁、双层底水密肋板与内底板的连接； • 上边水舱斜板、外板与甲板的连接； • 上、下边水舱斜板与外板的连接； • 横舱壁与上下边水舱斜板、小甲板的连接。 2.5 全熔透焊缝 • 横舱壁下墩座与双层底的连接； • 挂舵臂与船体外板结构的连接；
埋弧焊焊接参数选择标准
本标准所引用的技术规范与标准分为“执行技术规范与标准"和“参考技术规范与标准”两部分。
2。
1执行技术规范与标准2。
1.1 GB50205—2002 《钢结构工程施工及验收规范》2.1。
2 GB986-88 《埋弧焊焊缝坡口的基本形式和尺寸》2.1.3 JGJ81—2002 《建筑钢结构焊接技术规程》2.1.4 GB50205—2001 《钢结构工程施工质量验收规范》2。
1。
5 GB5293 《碳素钢埋弧焊用焊剂》2.2参考技术规范与标准2。
2.1 《钢结构制作安装手册》2。
2.2 《建筑钢结构施工手册》2。
2。
3 《焊接手册》2.2。
4 《钢结构工程施工工艺标准》三部分：埋弧自动焊接技术3.1焊接原理：焊接电弧是在焊剂层下的焊丝与母材之间产生，电弧热使其周围的母材、焊丝和焊剂熔化以致部分蒸发，金属和焊剂的蒸发气体形成一个气泡，电弧就在这个气泡内燃烧。
气泡上部被一层熔化了的焊剂——熔渣构成的外膜所包围，这层外膜以及覆盖在上面的未熔化的焊剂共同对焊接起隔离空气、绝热、和屏蔽光辐射作用。
焊丝熔化的熔滴落下与已局部熔化的母材混合而构成金属熔池，部分熔渣因密度小而浮在熔池表面。
随着焊丝向前移动,电弧力将熔池中熔化金属推向熔池后方,在随后的冷却过程中，这部分熔化金属凝固成焊缝.熔渣凝固成渣壳，覆盖在焊缝金属表面上。
在焊接过程中，熔渣除了对熔池和焊缝金属起机械保护作用外,还与熔化金属发生冶金反应（如脱氧、去杂质、渗合金等），从而影响焊缝金属的化学成分.3.2埋弧焊焊接施工工艺流程3。
3 焊前准备工作 3.3.1焊剂及焊丝的选择根据目前钢结构的钢材类型，常用埋弧焊丝和焊剂的选择如下表:表3.13.3.2焊接材料的保管和使用3.3。
2。
1焊剂的烘焙埋弧焊用焊剂的烘焙温度如下表: 表3。
23.3.2.2焊剂的保存焊接低碳钢的熔炼焊剂在使用中放置时间不超过24h；焊接低合金钢的熔炼焊剂在使用中放置时间不超过8h；烧结焊剂经高温烘焙后，应转入100~150℃的低温保温箱中存放，从保温箱中取出时间不超过4h。
钢结构焊缝坡口形式和尺寸

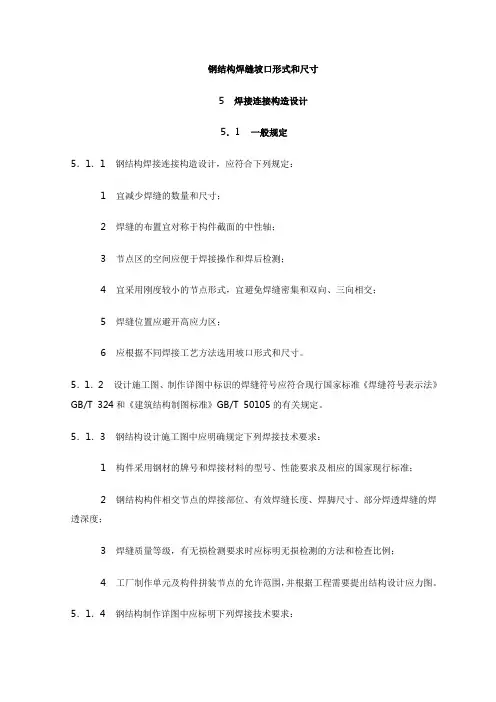

钢结构焊缝坡口形式和尺寸5 焊接连接构造设计5．1 一般规定5．1．1 钢结构焊接连接构造设计，应符合下列规定：1 宜减少焊缝的数量和尺寸；2 焊缝的布置宜对称于构件截面的中性轴；3 节点区的空间应便于焊接操作和焊后检测；4 宜采用刚度较小的节点形式，宜避免焊缝密集和双向、三向相交；5 焊缝位置应避开高应力区；6 应根据不同焊接工艺方法选用坡口形式和尺寸。
5．1．2 设计施工图、制作详图中标识的焊缝符号应符合现行国家标准《焊缝符号表示法》GB/T 324和《建筑结构制图标准》GB/T 50105的有关规定。
5．1．3 钢结构设计施工图中应明确规定下列焊接技术要求：1 构件采用钢材的牌号和焊接材料的型号、性能要求及相应的国家现行标准；2 钢结构构件相交节点的焊接部位、有效焊缝长度、焊脚尺寸、部分焊透焊缝的焊透深度；3 焊缝质量等级，有无损检测要求时应标明无损检测的方法和检查比例；4 工厂制作单元及构件拼装节点的允许范围，并根据工程需要提出结构设计应力图。
5．1．4 钢结构制作详图中应标明下列焊接技术要求：1 对设计施工图中所有焊接技术要求进行详细标注，明确钢结构构件相交节点的焊接部位、焊接方法、有效焊缝长度、焊缝坡口形式、焊脚尺寸、部分焊透焊缝的焊透深度、焊后热处理要求；2 明确标注焊缝坡口详细尺寸，如有钢衬垫标注钢衬垫尺寸；3 对于重型、大型钢结构，明确工厂制作单元和工地拼装焊接的位置，标注工厂制作或工地安装焊缝；4 根据运输条件、安装能力、焊接可操作性和设计允许范围确定构件分段位置和拼接节点，按设计规范有关规定进行焊缝设计并提交原设计单位进行结构安全审核。
5．1．5 焊缝质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下列原则选用：1 在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级；2)作用力平行于焊缝长度方向的纵向对接焊缝不应低于二级；3)铁路、公路桥的横梁接头板与弦杆角焊缝应为一级，桥面板与弦杆角焊缝、桥面板与U形肋角焊缝(桥面板侧)不应低于二级；4)重级工作制(A6～A8)和起重量Q≥50t的中级工作制(A4、A5)吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝应焊透，焊缝形式宜为对接与角接的组合焊缝，其质量等级不应低于二级。
施工质量验收规范对焊接的相关要求(摘录)
施工质量验收规范对焊接的相关要求(摘录)《建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）》:4.2.6管道及管件焊接的焊缝表面质量应符合下列要求：1焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
2焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
检验方法：观察检查。
说明：4.2.6原《规范》第9章内容过于烦锁，使用不方便，根据调研确定此两款。
5.3.8雨水钢管管道焊口允许偏差应符合表5.3.8的规定。
说明：5.3.8主要为检验焊接质量。
表5.3.8钢管管道焊口允许偏差和检验方法11.2.10管道及管件焊接的焊缝表面质量应符合下列规定：1焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；2焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
检验方法：观察检查。
说明：11.2.10为保证焊接质量，对焊缝质量标准提出具体要求。
13.2.8锅炉本体管道及管件焊接的焊缝质量应符合下列规定：1焊缝表面质量应符合本规范第11.2.10条的规定。
2管道焊口尺寸的允许偏差应符合本规范表5.3.8的规定。
3无损探伤的检测结果应符合锅炉本体设计的相关要求。
检验方法：观察和检验无损探伤检测报告。
《建筑电气工程施工质量验收规范（GB50303—2002）》无特殊要求；对一般电气连接的焊接，只要求可靠连接，焊缝饱满.《通风与空调工程施工质量验收规范（GB50234—2002）》３.0.12通风与空调工程中从事管道焊接施工的焊工，必须具备操作资格证书和相应类别管道焊接的考核合格证书。
4.3.1-4焊接风管的焊缝应平整，不应有裂缝、凸瘤、穿透的夹渣、气孔及其他缺陷等，焊接后板材的变形应矫正，并将焊渣及飞溅物清除干净。
检查数量：通风口与空调工程按制作数量１０％抽查，不得少于５件；净化空调工程按制作数量抽查２０％，不得少于５件。
焊接接头和焊缝形式完整版本
2.按施焊时焊缝在空间所处位置分： 平焊缝、立焊缝、横焊缝及仰焊缝四种形式。
3.按焊缝断续情况分： 连续焊缝和断续焊缝两种形式。
断续焊缝又分为交错式和并列式两种(如下图)， 焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长 度l和间距e，并以符号“Z”表示交错式焊缝。
断续角焊缝
(a)交错式 (b)并列式
2.应用
如果开I形坡口单面焊，其承载能力很差，因而多用于不 重要的结构或箱形构件上。 一般不开坡口；如需要也可根据焊件厚度开带钝边单边V 形、Y形及带钝边双单边V形等。
图：角接接头 (a)I形坡口；(b)带钝边单边V形坡口
(三)T接接头
1.特点
1.应避免采用单面角焊缝隙，因为 单面焊根部有很深缺口，承载时易 一或剧匀焊，，十件接在字的头角接端在焊头面外缝均从方夹撕与力的属此向层裂另作根于处承缺。一用部T形开受陷焊下和接裂高，件线过头。拉尤表扭渡。2应其面曲处.应力厚特构很都尽，板点成大有量因更：直很，避轧易焊角大造免制出缝或的成在板现向近应应板材层母似力力厚有状材直集分过角中布的渡极，接不较所头均以急
第三章 焊条电弧
焊接斜中缝，对由接于因焊浪件费的材厚度、结构及使用条件的不焊同，其接头型式
及坡料口和形工式时也，不目同前。一焊接接头型式有：两对焊接件接端头面、成T相形对接平头、角
接接般头很、少搭采接用接。头和端接接头。 行的接头或两焊件端
(一)对接接头
成成不同角度斜接
1.特点
两件表面构成大于或等于135°，小于或等于180°夹角的接 头，叫做对接接头。应力集中相对较小，且易于降低和消 除（例如将余高去除）。所以从力学角度看对接接头是比 较理想的接头形式，不但静载荷可靠，而且抗疲劳强度也 高。如图1所示。
