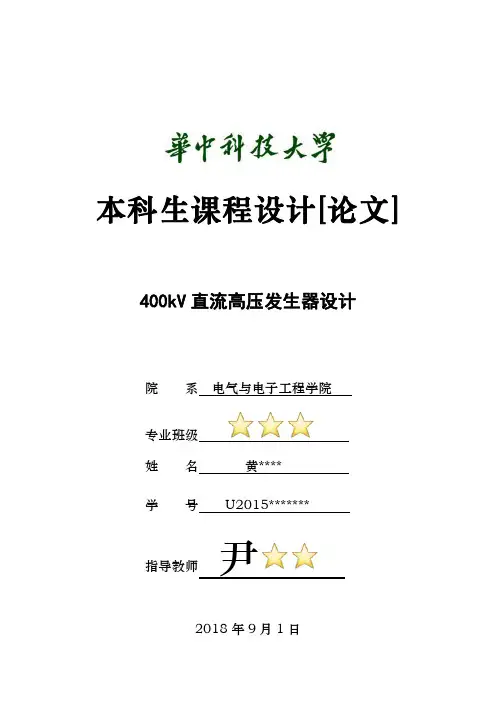

高电压课程设计-400kV直高发
本科生课程设计[论文] 400kV直流高压发生器设计院系电气与电子工程学院专业班级姓名黄****学号U2015*******指导教师尹2018年9月1日课程设计任务画出直流高压发生器和分压器的总体结构布置图和控制回路，各主要部件或器件的型号、参数、空间布置、控制回路的控制策略。
对直流高压发生器设计的要求为：（1）最大输出电压：400kV（2）采用多级倍压整流，根据整流逆变电源、充电变压器和本体电容器的整体情况，在节约成本的前提下，选择合适的倍压整流级数。
（3）硅堆参数（4）各电容器参数（5）发生器额定负载2mA（6）直流分压器，用于检测输出的直流高压，并给自动升压控制回路提供信号。
（7）控制回路，要求设定需要的直流输出高压后，能够自动升压。
（8）充电变压器（参数）（9）绝缘材料、绝缘距离选取提交课程设计报告、通过答辩。
目录1选题背景 (1)1.1发展 (1)1.2直流高压发生器 (2)2工作原理 (5)2.1直流高压发生器原理 (5)2.2直流高压发生器技术参数 (7)2.3整流逆变回路 (8)2.4控制回路及控制策略 (9)3参数设计 (11)3.1倍压整流回路参数设计 (11)3.2整流逆变回路参数设计 (11)3.3控制回路参数设计 (12)3.4充电变压器参数设计 (12)4元件选取 (13)4.1电容器选择与结构 (13)4.2硅堆选择 (14)4.3分压器结构 (15)4.4绝缘材料、距离选择 (16)5仿真分析 (20)5.1基本电路 (20)5.2开环未带负载仿真 (22)5.3开环带负载仿真 (25)5.4闭环不带负载仿真 (27)5.5闭环带负载仿真 (28)5.6闭环调压仿真 (30)5.7其他级数输出仿真 (31)6总结 (32)6.1问题与分析 (32)6.2心得体会 (33)参考文献 (34)附录 (35)1选题背景1.1发展交流高电压试验设备主要是指高电压试验变压器。

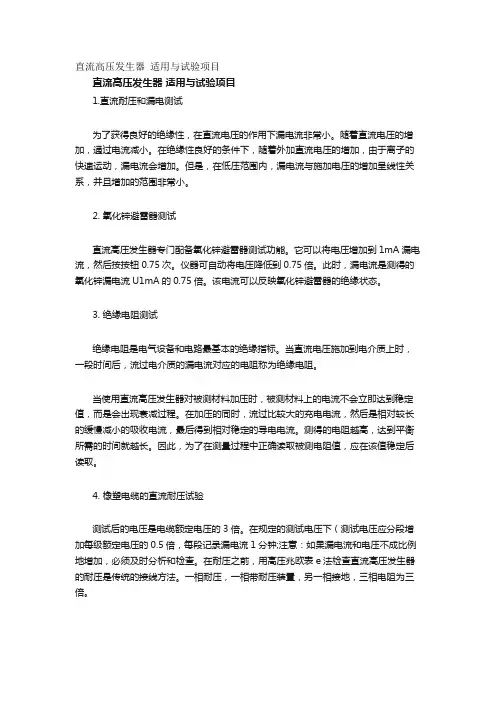

直流高压发生器 适用与试验项目
直流高压发生器适用与试验项目直流高压发生器适用与试验项目1.直流耐压和漏电测试为了获得良好的绝缘性，在直流电压的作用下漏电流非常小。
随着直流电压的增加，通过电流减小。
在绝缘性良好的条件下，随着外加直流电压的增加，由于离子的快速运动，漏电流会增加。
但是，在低压范围内，漏电流与施加电压的增加呈线性关系，并且增加的范围非常小。
2. 氧化锌避雷器测试直流高压发生器专门配备氧化锌避雷器测试功能。
它可以将电压增加到1mA漏电流，然后按按钮0.75次。
仪器可自动将电压降低到0.75倍。
此时，漏电流是测得的氧化锌漏电流U1mA的0.75倍。
该电流可以反映氧化锌避雷器的绝缘状态。
3. 绝缘电阻测试绝缘电阻是电气设备和电路最基本的绝缘指标。
当直流电压施加到电介质上时，一段时间后，流过电介质的漏电流对应的电阻称为绝缘电阻。
当使用直流高压发生器对被测材料加压时，被测材料上的电流不会立即达到稳定值，而是会出现衰减过程。
在加压的同时，流过比较大的充电电流，然后是相对较长的缓慢减小的吸收电流，最后得到相对稳定的导电电流。
测得的电阻越高，达到平衡所需的时间就越长。
因此，为了在测量过程中正确读取被测电阻值，应在该值稳定后读取。
4. 橡塑电缆的直流耐压试验测试后的电压是电缆额定电压的3倍。
在规定的测试电压下（测试电压应分段增加每级额定电压的0.5倍，每段记录漏电流1分钟;注意：如果漏电流和电压不成比例地增加，必须及时分析和检查。
在耐压之前，用高压兆欧表e法检查直流高压发生器的耐压是传统的接线方法。
一相耐压，一相带耐压装置，另一相接地，三相电阻为三倍。
高压发生器的主要参数介绍
⾼压发⽣器的主要参数介绍
1额定输出电压
在规定的⼯作条件下，直流⾼压发⽣器⾼压输出端经限流电阻接到被试品，当被试品上通过额定输出电流，且直流⾼压脉动符合要求时的最⼤直流电压称为额定输出电压。
2额定输出电流
在规定的⼯作条件下和规定的连续运⾏时间内，直流⾼压发⽣器在输出电压及其脉动均符合要求的条件下，能够输出的最⼤电流称为额定输出电流。
3额定输出功率
额定输出电压与额定输出电流同时出现时，此两额定值的乘积称为额定输出功率。
4直流⾼压脉动
脉动是指对直流⾼压算术平均值的周期性脉动。
脉动幅值是指最⼤值和最⼩值之差的⼀半。
脉动因数则是脉动幅值与算术平均值的⽐值。
5直流⾼压随机波动
随机波动幅值是指直流⾼压算术平均值的随机变化。
6直流⾼压电压漂移
直流⾼压电压漂移是指电源电压不变，直流⾼压发⽣器在阻性负载的条件下，直流⾼压调节器放在额定电压位置时，⼀定时间内直流⾼压的漂移值。
直流高压发生器安全操作规范
直流高压发生器安全操作规范直流高压发生器是一种电力设备，用于产生高压直流电源。
在使用时，必需遵从安全操作规范，以保证使用的安全性。
本文将就直流高压发生器的安全操作规范进行认真介绍。
1. 选择合适的设备在使用直流高压发生器前，必需首先确认该设备是否是我们所需要的，并进行技术评估和安全评估，确保设备符合标准，并具备必要的安全装备和措施。
2.安全距离和接地在正常使用直流高压发生器时，必需遵从肯定的安全距离和接地原则。
应当确保接地导体和设备连接坚固牢靠，并保证设备的接地电阻低于肯定范围内。
3.保护装置直流高压发生器的电源电路必需安装保护装置，包括过载保护、漏电保护、过温保护等，以确保设备的工作安全牢靠，避开使用误操作导致电路的损坏和故障。
4.启动前的检查在启动直流高压发生器前，必需进行肯定的检查，包括检查全部的保护装置是否能够正常工作、电路是否存在短路和接触不良的情况等。
5.使用过程中的注意事项在正常使用直流高压发生器时，在操作的过程中应注意以下事项：(1)电源和电路必需与设备匹配，并遵守设备的工作规范。
(2)必需确保设备的温度和湿度不超出规定的范围，避开因温度或湿度过高导致电路短路或者其他故障。
(3)使用过程中必需注意负载不要过重，以免造成设备过载和烧毁。
(4)不要擅自拆卸设备，避开可能存在的安全隐患。
6.紧急情况的处理在显现紧急情况时，必需立刻停机，切断电源，并进行必要的排出故障工作。
严格依照操作流程进行设备的检查和处理，保持冷静，切勿慌乱操作。
7.设备的维护和保养在设备停机后，必需进行必要的检查和保养，包括检查设备的外观是否有损坏、设备内部是否有灰尘等等。
同时，保养人员必需具备肯定的电力学问和技术本领，且必需依照设备维护要求进行操作。
总之，对于直流高压发生器的使用，必需遵守操作规范和安全规程，确保设备的工作牢靠性和使用的安全性。
同时，还需要加强员工教育和培训，提高员工的安全意识和技术水平。
只有这样，才可以有效地保障电力设备的运行牢靠性和人员的安全性。

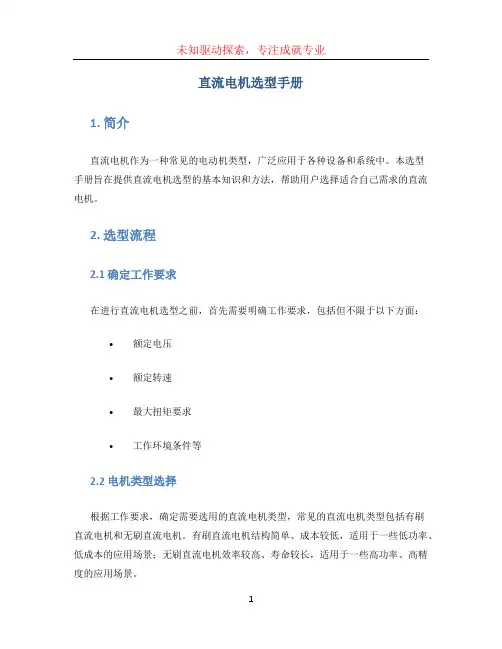

直流电机选型手册
直流电机选型手册1. 简介直流电机作为一种常见的电动机类型，广泛应用于各种设备和系统中。
本选型手册旨在提供直流电机选型的基本知识和方法，帮助用户选择适合自己需求的直流电机。
2. 选型流程2.1 确定工作要求在进行直流电机选型之前，首先需要明确工作要求，包括但不限于以下方面：•额定电压•额定转速•最大扭矩要求•工作环境条件等2.2 电机类型选择根据工作要求，确定需要选用的直流电机类型，常见的直流电机类型包括有刷直流电机和无刷直流电机。
有刷直流电机结构简单、成本较低，适用于一些低功率、低成本的应用场景；无刷直流电机效率较高、寿命较长，适用于一些高功率、高精度的应用场景。
2.3 功率计算根据工作要求和电机类型，计算所需的功率。
功率的计算公式为：功率 = 扭矩 × 转速2.4 额定转速选择根据工作要求和计算得到的功率，选择适合的额定转速范围。
一般来说，直流电机的额定转速应略高于实际需求的转速，以确保电机能够在工作条件下正常运行。
2.5 根据扭矩要求优化选择根据最大扭矩要求，选择合适的电机型号。
一般来说，电机的最大扭矩应大于工作中的扭矩需求，以确保电机能够顺利启动并保持稳定运转。
2.6 确定供电条件根据额定电压要求，选择合适的供电条件。
直流电机通常需要使用直流电源进行供电，供电电压应符合电机的额定电压要求。
3. 直流电机选型参数3.1 额定转速额定转速是指直流电机在额定电压和额定负载下的转速。
它是直流电机选型中非常重要的参数之一。
3.2 额定电压额定电压是指电机设计时所规定的电压。
直流电机的额定电压通常是指直流电源的电压。
3.3 额定扭矩额定扭矩是指电机在额定电压和额定转速下所能提供的最大输出扭矩。
3.4 最大扭矩最大扭矩是指电机在短时间内所能提供的最大输出扭矩。
这个参数通常用于电机启动或负载突变的情况。
3.5 效率效率是指电机所能转化为有用功率的能力，它表示了电机的能量利用效率。
3.6 寿命寿命是指电机在正常工作条件下能够使用的时间。
电动汽车用高压直流继电器和保险丝选型
电动汽车用高压直流继电器和保险丝选型电动汽车的高压直流继电器和保险丝在整个电力系统中起到重要的作用，它们能够保护电动汽车电气系统的安全运行以及维持正常的电流流动。
在选型时，需要考虑到电动汽车的工作环境、负载电流以及所需保护的功能等因素。
1.高压直流继电器的选型高压直流继电器是电动汽车电气系统中常用的设备，它通常安装在电动机驱动电路、充电电路和电池管理系统等关键位置，主要用于控制开关功能。
在选型时需要考虑以下几个因素：1.1额定电压电动汽车的电气系统一般使用高压直流供电，通常是200V-600V或更高。
因此，选择高压直流继电器时，其额定电压需要与电气系统的工作电压相匹配，以确保其可靠性和稳定性。
1.2额定电流高压直流继电器需要能够承受和切断相应的电流。
在选择时，应根据对应电动汽车的负载电流来确定继电器的额定电流。
通常继电器的额定电流要略大于负载电流，以确保可靠的电流切断功能。
1.3破坏电流和电弧熄灭能力高压直流继电器切断负载电流时，会产生电弧。
因此，选用的高压直流继电器应具有良好的电弧熄灭能力，能够快速切断电流并防止电弧对继电器和其他电气设备造成损坏。
1.4寿命高压直流继电器在电动汽车的运行中会频繁开关，因此寿命是选型时需要考虑的重要指标。
寿命指继电器能正常工作的时间或开关次数。
通常采用寿命测试数据进行比较和选择，选择寿命较长的产品能够减少因继电器失效而造成的维修和更换成本。
2.保险丝的选型保险丝是一种常见的过载保护装置，能够在电流超过额定值时，自动切断电路以保护电气设备免受过流损坏。
选型时需要考虑以下几个因素：2.1额定电流保险丝的额定电流应与负载电流相匹配，以确保在负载电流超过额定值时，保险丝能够迅速切断电路。
额定电流过小可能导致保险丝频繁熔断，额定电流过大则可能导致保险丝无法正常保护电路。
2.2熔断特性保险丝的熔断特性分为快熔断和慢熔断。
对于电动汽车来说，通常会选择快熔断保险丝，以确保在发生过流时能够迅速切断电路，从而保护关键电气设备。
开关电源中高压直流回路中的NTC作用及选型
开关电源中高压直流回路中的NTC作用及选型
开关电源中高压直流回路中的NTC作用
及选型
NTC---加电瞬间浪涌电流抑制负温度系数热敏电阻
简介：
在有电容器，加热器和马达的电子电路中，在电流接通的瞬间，必将产生一个很大的电流，这种浪涌电流作用的时间虽短，但其峰值却很大。
在转换电源，开关电源，UPS电源中，这种浪涌电流甚至超过工作电流的100倍以上。
因此，必须有效的抑制这种浪涌电流。
功率型NTC热敏电阻器是以过渡金属氧化物为主要原料制造的半导体陶瓷元件，属于负温度系数热敏电阻器范畴，当电流直接加在功率型NTC热敏电阻器上时，其电阻值就会随着电阻体发热而迅速下降。
由于功率型NTC热敏电阻器有一个规定的零功率电阻值，当其串联在电源回路中时，就可以有效地抑制开机浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响。
所以，在电源回路中使用功率型NTC热敏电阻器，是抑制开机时的浪涌电流，以保护电子设备免遭破坏的最为简便而有效的措施。
应用范围：
用于转换电源，开关电源，UPS电源，各类电加热器、电子节能灯，电子镇流器，各种电子装置电源电路的保护以及彩色显像管、白炽灯及其它照明灯具的灯丝保护
特点：
体积小、功率大。
抑制浪涌电流能力强。
反应速度快
材料常数(B值)大，残余电阻小
寿命长．可靠性高
系列全、工作范围宽
2.G,H为引线打弯说规定尺寸
主要技术参数：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流高压发生器适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
直流高压发生器采用中频倍压电路，率先应用最新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。
使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。
使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。
我公司（华电科仪）视质量和信誉为生命，不断提高科技水平，研制出优质产品，以满足用户的需要。
注意事项：
1.直流高压发生器是提供高压直流源的仪器，在使用直流高压发生器前必须先把仪器可靠接
地。
使用直流高压发生器的工作人员，必须具有“高压试验上岗证”的专业人员。
2.使用直流高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前
加装两个明显断开点。
当更换试品和接线时，应先将两个电源断开点明显断开。
同时现场必须保持至少有三个工作人员在现场，这样才能有效的保证使用人员的安全。
3.打开控制箱上的电源前要肯定直流高压发生器接的是220V交流电源，仔细的检查接线是
否正确，同时也要检查高压放电杆的接线是否可靠。
在直流高压发生器的升降压过程要保持缓升缓降，平稳升压是延长直流高压发生器的使用寿命最主要的要点之一。
还有尽量避免过量程使用仪器。
4.在每次试验结束后先把电位器回到零位，然后切断电源在进行对被试品的放电，放电过程
分为两步，对大电容试品的放电应用ZS专用放电电阻棒对试品放电。
放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，最后直接接上地线放电。
5.当直流高压在200kV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由
于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。
试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。
直流高压发生器控制箱电源为交流AC220V±10%，50Hz。
如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。
直流高压发生器保养方法：
1.半年更换一次液压油并清洗油箱，用油必须采用推荐的型号；
2.气炎热时经常检察（当油温≥45度）冷却装置是否自动启动。
（冷却水温必须低于30度）
3.在清洗油箱的同时清洗空气滤清器；
4.经常检查直流高压发生器的滤油器信号灯，信号灯一亮（同时蜂鸣器会响），立即清洗油过滤器；
5.按规定需要给设备机械传动部分各润滑点注油；
6.经常观察液体状况，液位接近下限时请及时往油箱里补充推荐使用的液压油；
7.经常检查各处防尘装置，发现破损或连接松动，应及时处理，以防沙尘混入，损坏设备
以下是我公司的生产车间配图：
电力行业的常用的电压等级：10KV 35KV 110KV 220KV 500KV
直流高压发生器：（HDKZG-II）适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
选型方法：额定电压（KV）,额定电流（mA）
示例如下：电压等级10KV 对应的是60KV：2mA；
电压等级35KV对应的是120KV：2mA；
电压等级110KV对应的是200KV：2mA；
下面给大家介绍一下三种不同电压等级所需要对应的三个仪器：
当电压等级为10KV的时候，需要用到：
（HDKZG-II 60kV/3mA直流高压发生器）产品链接：/products.asp?id=587
当电压等级为35KV的时候，需要用到：
（HDKZG-II 120KV-2mA直流高压发生器）产品链接：/products.asp?id=727
当电压等级为110KV的时候，需要用到：
（HDKZG-II（200kV/2mA）直流高压发生器）相关链接：/products.asp?id=588
工作原理图如下：
主要技术参数特点
1．技术特点：
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤0.5%。
●全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
●升压电位器零起升压。
●0.75U DC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。
●过压保护采用拔码设定，一目了然，误差±2%。
●倍压采用新型材料，轻巧、坚固。
外表涂特种绝缘材料，电气性能好，防潮能力强。
●HDKZG-II产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型
式试验，严格执行企标出厂。
2．技术参数：。
