PKPM风荷载参数设置
PKPM参数说明
一．总信息1．混凝土容重取25kN/m3，（美国规范取24 kN/m3），取27 kN/m3是不合理的。
2．墙元细分最大控制长度，一般取2m；但在计算转换梁时，可取为1m，目的是细化剪力墙在转换梁上的内力出口，减少转换梁内力。
3．在考察结构的刚度比、位移比、周期比、最大位移时，选择“刚性楼板”选项。
4．对于10层以下的结构，选择一次性加载；对于10层及以上的结构，选择模拟施工1；对于带加强层或40层以上的结构，宜选择模拟施工3，但相应计算时间较长。
二．风荷载信息1．地面粗糙程度：乡镇选B，中小城市选C，大城市中心区选D。
2．高度小于等于60m的风压按50年一遇选取；高度大于60m的风压按100年一遇选取。
3．结构基本周期按结构试算后的第一周期填写，在施工图配筋前再按计算第一周期填写。
三．地震信息1．考察位移比时，在刚性楼板前提下，偶然偏心和双向地震分别计算，取不利情况。
2．考察周期比、侧向刚度比时，在刚性楼板前提下计算，偶然偏心和双向地震对上述参数没有影响。
3．考察结构最大位移角时，在非刚性楼板前提下，仅考虑双向地震作用。
4．根据省《高规》补充规定，考察结构构件配筋时，在非刚性楼板前提下，仅考虑双向地震作用。
但根据国标《抗震规范》和《高规》，当结构刚度和质量分布明显不对称时、不均匀时，需要分别考虑偶然偏心和双向地震的不利情况；当结构刚度和质量分布均匀时，仅考虑偶然偏心。
为简单及偏于安全起见，统一为：考察结构构件配筋时，分别考虑偶然偏心和双向地震。
5．当结构有较多斜向剪力墙时，应附加相应的地震作用输入角度。
6．周期折减系数：(1) 框架办公楼、公共建筑、课室：0.7，0.75(2) 框架酒店、住宅：0.6，0.65(3) 短肢剪力墙小高层：30～40米：0.7，0.7545～60米：0.75，0.8(4) 框架－剪力墙办公楼：0.85(5) 剪力墙高层住宅：100米以下：0.9100米以上：0.95(6) 大跨度剧院、体育场馆：0.8，0.85，0.9四．活载信息1．柱墙设计时活荷载：折减2．传给基础的活荷载：折减3．根据省高规补充规定第1.0.2，4.1.7条，除活荷载较大的厂房、仓库、车库或消防车道外，民用高层建筑楼盖的内力计算一般不考虑楼面活荷载不利布置的影响。

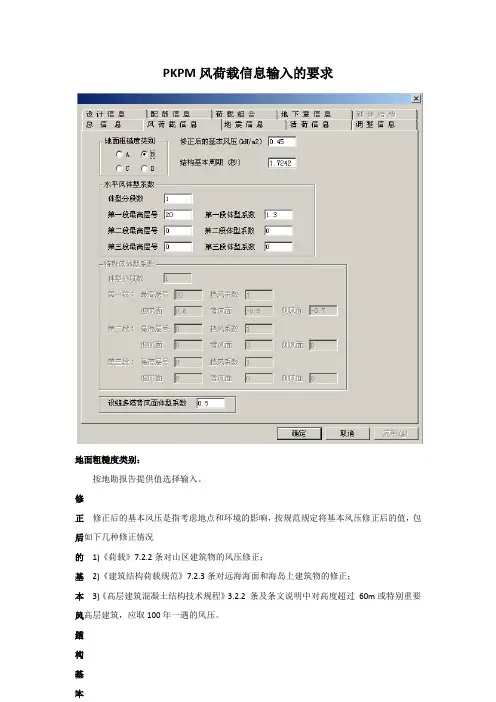

PKPM风荷载信息输入的要求
PKPM风荷载信息输入的要求地面粗糙度类别：按地勘报告提供值选择输入。
修正后的基本风压（kN/m2）：修正后的基本风压是指考虑地点和环境的影响，按规范规定将基本风压修正后的值，包括如下几种修正情况1)《荷载》7.2.2条对山区建筑物的风压修正；2)《建筑结构荷载规范》7.2.3条对远海海面和海岛上建筑物的修正；3)《高层建筑混凝土结构技术规程》3.2.2 条及条文说明中对高度超过60m或特别重要的高层建筑，应取100年一遇的风压。
结构基本周期（秒）：先按程序给定的缺省值（程序按《高规》近似公式计算）对结构进行计算，计算完成后再将程序输出的第一平动周期值（可在W ZQ.OUT 文件中查询）填入再算一遍。
体型分段数：结构立面变化较大时，不同的区段内的体型系数可能不一样，程序限定体型系数最多可分三段取值。
若建筑物立面体型无变化时填1。
对于（基础梁与上部结构共同分析计算的）多层框架或（地下室顶板不做为上部结构嵌固端的）高层当定义底层为地下室后，体形分段数应只考虑上部结构，程序会自动扣除地下室部分的风载。
各段最高层号：按各分段内各层的最高层层号填写。
若体形系数只分一段或两段时，则仅需填写前一段或两段的信息，其余信息可不填。
各段体形系数：按《建筑结构荷载规范》表7.3.1 取值；或按《高层建筑混凝土结构技术规程》3.2.5条取值。
常见规则建筑（高宽比H/B 不大于4的矩形、方形、十字形平面建筑）取1.3。
特殊风载输入：特殊风载是程序按照更加精细的方式自动生成风载。
与普通风载自动生成不同，在此处对话框中输入特殊风载的各参数后，还必须要到S ATWE 前处理“特殊风荷载”菜单中，点取“自动生成”右侧菜单后，程序才能生成按特殊风载生成作用于各楼层的风载错误！未找到引用源。
设缝多塔背风面体型系数：对于设缝多塔结构，用户可以在【多塔结构补充定义】中指定各塔的挡风面，程序在计算风荷载时会自动考虑挡风面的影响，并采用此处输入的背风面体型系数对风荷载进行修正。

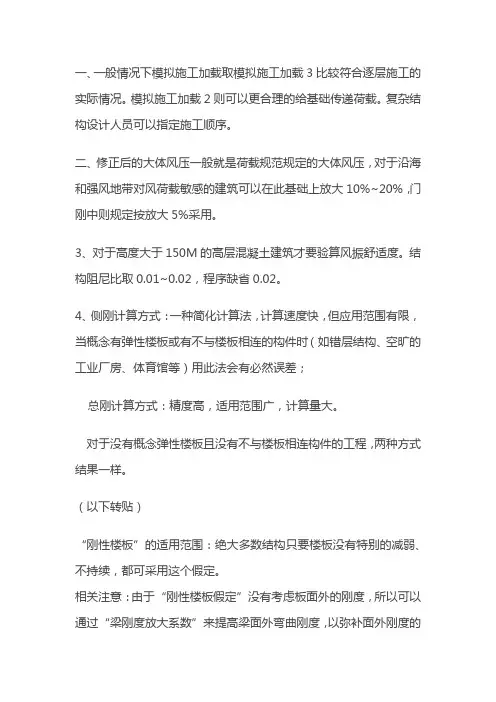

对pkpm参数设置的疑问解答
一、一般情况下模拟施工加载取模拟施工加载3比较符合逐层施工的实际情况。
模拟施工加载2则可以更合理的给基础传递荷载。
复杂结构设计人员可以指定施工顺序。
二、修正后的大体风压一般就是荷载规范规定的大体风压，对于沿海和强风地带对风荷载敏感的建筑可以在此基础上放大10%~20%，门刚中则规定按放大5%采用。
3、对于高度大于150M的高层混凝土建筑才要验算风振舒适度。
结构阻尼比取0.01~0.02，程序缺省0.02。
4、侧刚计算方式：一种简化计算法，计算速度快，但应用范围有限，当概念有弹性楼板或有不与楼板相连的构件时（如错层结构、空旷的工业厂房、体育馆等）用此法会有必然误差；总刚计算方式：精度高，适用范围广，计算量大。
对于没有概念弹性楼板且没有不与楼板相连构件的工程，两种方式结果一样。
（以下转贴）“刚性楼板”的适用范围：绝大多数结构只要楼板没有特别的减弱、不持续，都可采用这个假定。
相关注意：由于“刚性楼板假定”没有考虑板面外的刚度，所以可以通过“梁刚度放大系数”来提高梁面外弯曲刚度，以弥补面外刚度的不足。
一样原因，也可通过“梁扭矩折减系数”来适当折减梁的设计扭矩。
“弹性板6 ”的适用范围：所有的工程都可采用。
相关注意：由于已经考虑楼板的面内、面外刚度，则梁刚度不宜放大、梁扭矩不宜折减。
板的面外刚度将承担一部份梁柱的面外弯矩，而使梁柱配筋减少。
此时结构分析时间大大增加。
“弹性板3 ”的适用范围：需要保证楼板平面内刚度超级大，外刚度承担荷载，不使梁柱配筋减少，以保证梁柱设计的安全度。
“如厚板转换层中的厚板，板厚达到1m以上。
而面外刚度则需要按实际考虑。
相关注意：一般在厚板转换层不设梁，或用等代梁，并注意上下部轴线差别产生的传力问题。
“弹性膜”的适用范围：仅适用于梁柱结构，设计时不使楼板面相关注意：不能用于“板柱结构”。
设计时可以进行梁的刚度放大和扭矩折减。
（弹性楼板6：考虑楼板的面内刚度和面外刚度，采用壳单元．原则上适用于所有结构，但采用弹性楼板6计算时，楼板和梁一路承担面外弯矩，计算结果中梁的配筋小了，而楼板承担面外弯矩，计算的配筋又未考虑．另外计算工作量大．因此该模型仅适用于板柱结构；弹性楼板3：考虑楼板的面内刚度无穷大，并考虑楼板的面外刚度．适用于厚板转换层；弹性膜：考虑面内刚度，面外刚度为零．采用膜剪切单元．弹性板由用户人工指定，但对于斜屋面，若是没有指定，程序会缺省为弹性膜，用户可以指定为弹性板6或弹性膜，不允许概念为刚性板或弹性板3）五、按照高规（JGJ 3-2021）第3.7.3条注，抗震设计时SATWE计算结果中楼层层间最大位移与层高之比的限值可不考虑偶然偏心的影响。
PKPM中的参数设置
PMCAD中的参数设置1. 总信息：●结构体系、结构主材：主要是不同的结构体系有不同的调整参数。
●地下室层数：必须准确填写，主要有几个原因，风荷载、地震作用效应的计算必须要用到这个参数，有了这个参数，地下室以下的风荷载、水平地震效应就没有往下传，但竖向作用效应还是往下传递。
地下室侧墙的计算也要用到。
底部加强区也要用到这个参数。
●与基础相连接的下部楼层数：要说明的是除了PM荷载和最下层的荷载能传递到基础外，其他嵌固层的基脚内力现在的程序都不能传递到基础。
2.材料信息：其他与老的程序一样填法，就是钢筋采用了新规范的新符号。
3.地震信息●设计地震分组：就是老规范中的近震、远震。
按抗震规范的附录A选择即可。
●场地类别：程序是“场地土类型”，按《地基基础规范》的3.0.3条的4款，应该是“场地类别”。
《建筑抗震设计规范》的3.3.2、3.3.3条也是提的“建筑场地”，而不是“场地土”。
一般在地质勘察报告里，都要提出此参数。
●计算震型个数：这个参数需要根据工程的实际情况来选择。
振型不是越多越好，如果是2层的结构，最多也就是6个，因为每层只有三个自由度，两层就是6个，振型数填得过多，反而会导致错误。
比如规则多层，第一振型就占80%以上贡献，甚至选1个都可以。
一般的结构，取其层数n就可以。
对于复杂、多塔、平面不规则的就要多选，但是最好不要超过3n（n为层数）。
高层一般取15就足矣。
《高层建筑混凝土结构技术规程》的5.1.13-2条要求B级高度的建筑和复杂的高层建筑“抗震计算时，宜考虑平扭藕连计算结构的扭转效应，振型数不应小于15，对多塔楼结构的振型数不应少于塔数的9倍，且计算振型数应使振型参与质量不少于总质量的90%” 。
“有效质量系数”大于90%就证明我们的震型数取够了。
这个“有效质量系数”最先是美国的WILSON教授提出来的，并且将它用于著名的ETABS程序。
●周期折减系数：这个参数是根据《高层建筑混凝土结构技术规程》的3.3.16条（强条）要求，按3.3.17条进行折减的。
PKPM参数设置
PKPM参数设置2.PKPM参数选取一、风荷载程序中给出的基本周期是采用近似方法计算得到的，建议计算出结构的基本周期后，再代回重新计算。
二、地震作用及结构振动特性1）对于耦联选项，建议总是采用；2）质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响。
例：*** 一31层框支结构，考虑双向水平地震力作用时，其计算剪重比增量平均为12.35%；***规则框架考虑双向水平地震作用时，角柱配筋增大10%左右，其他柱变化不大；***对于不规则框架，角、中、边柱配筋考虑双向地震后均有明显的增大；***通过双向地震力、柱按单偏压计算和双向地震力、双偏压计算比较可知，后者计算柱的配筋较前者有明显的增大。
建议：若同时勾选双向地震力、柱双向配筋时，要十分谨慎。
3）计算单向地震力，应考虑偶然偏心的影响。
5%的偶然偏心，是从施工角度考虑的。
****计算考虑偶然偏心，使构件的内力增大5%~10%；****计算考虑偶然偏心，使构件的位移有显著的增大，平均为18.47%。
注：对于不规则的结构，应采用双向地震作用，并注意不要与“偶然偏心”同时作用。
“偶然偏心”和“双向地震力”应是两者取其一，不要都选。
建议的选用方法：****当为多层（≤8层，≤30m），考虑扭转耦联与非扭转耦联均可；****当为一般高层，可选用耦联+偶然偏心；****当为不规则高层、满足抗规2条以上不规则性时，或位移比接近限值，考虑双向地震作用。
4）有效质量系数例：一八层框架，有大量的越层结构和弹性结点，需许多的振型才能使有效质量系数满足要求。
计算振型数剪重比有效质量系数30 1．6 50%60 3．2 90%原因：振型整体性差，局部振动明显。
注：要密切关注有效质量系数是否达到了要求。
若不够，则地震作用计算也就失去了意义。
三、结构的周期与位移***周期比：控制结构在大震下，扭转振型不应靠前，以减小震害。
***最大层间位移：按规范要求取楼层竖向构件最大杆件位移称为楼层控制层间位移；***位移比：取楼层最大杆件位移与平均杆件位移比值。
PKPM★知识点汇总-2(参数设置篇)
SATWE参数设置全攻略一、总信息01.水平力与整体坐标夹角存在某个角度使得地震作用（风荷载）在这个方向作用时结构的地震反应最为剧烈。
当这个角度大于15°时需要输入这个值来考虑最不利作用方向的影响。
先取0，计算完成后查看“周期振型地震力”文件看角度是否大于15°，如果大于就返回到此处填写。
不建议填写，即使在wzq.out输出的地震作用最大方向角度大于15°。
因为回填此角度后整个图形会旋转这一个角度，影响识图，构件配筋也要按“考虑该角度”和“不考虑该角度”两次计算结果做包络设计。
且旋转后的方向不一定是用户所希望的风荷载作用方向。
所以出现这个角度大于15°时将“最不利地震作用方向角”填写到“斜交抗侧力构件夹角”栏，这样程序可以自动按最不利工况进行包络设计。
也就是说填入水平力与整体坐标夹角后需要人为考虑比较输入和不输入这个夹角的配筋情况进行从严配筋，填入此角度也会影响风荷载计算配筋；而“斜交抗侧力构件附加地震角度”输入后不需要人工干预，程序自动根据最不利地震作用计算配筋和风荷载作用下配筋自动计算比较。
出现地震作用最不利方向角又需要人工处理的原因是程序计算配筋是按两个主轴方向考虑，出现最不利地震作用方向角我们不考虑的话，可能相差比较大。
一般情况下都小于15°，也就是填写0就可以了。
02.混凝土和钢材容重《荷规》附录A混凝土：一般需考虑抹灰、装修等所以框架结构：25.5～26框剪：26～26.5 剪力墙：26.5～27采用轻质混凝土时可根据情况适当减小。
钢材：容重为78，但是对于钢结构工程考虑到建筑装修荷载、钢构件加劲肋、连接节点及高强度螺栓等附加重量及防火、防腐及外包轻质防火板的影响，此处的值往往是刚才容重乘以1.04～1.18的放大系数，即82～93。
03.裙房层数裙房层数：裙房包含地下室。
裙房地下室1层地上2层时填入3。
此参数主要是作为带裙房的塔楼结构剪力墙底部加强区高度的判断依据，按规范要求加强区取到裙房屋面上一层。
PKPM风荷载参数设置
PKPM风荷载参数设置：风压标准值计算公式为：WK=βzμsμZW.其中：βz=1+ξυφz/μz在新规范中，基本风压Wo略有提高，而建筑的风压高度变化系数μE．脉动增大系数ξ、脉动影响系数υ都存在减小的情况。
所以，按新规范计算的风压标准值可能比89规范大，也可能比89规范小。
具体的变化包括下面几条：1）基本风压：：新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇：新高规3.2.2条规定：对于B级高度的高层建筑或特别重要的高层建筑，应按100年一遇的风压值采用。
2）地面粗糙度类别：由原来的A．B．C类，改为A．B．C．D类。
C类是指有密集建筑群的城市市区；D类为有密集建筑群，且房屋较高的城市市区。
3）凤压高度变化系数：A．B．C类对应的风压高度变化系数略有调整。
新增加的D类对应的风压高度变化系数最，比C类小20%到50%.4）脉动增大系数：A．B．C类对应的脉动增大系数略有调整。
新增加的D类对应脉动增大系数比89规范小，约5%到10%.与结构的材料和形式有关。
5）脉动影晌系数：在89高规中，脉动影响系数仅与地面粗糙度类别有关，对应A．B．C 类的脉动影响系数分别为，0.48、0.53和0.63.在新规范中，脉动影响系数不仅与地面粗糙度类别有关，而且还与建筑的高宽比和总高度有关，其数值都小于89高规。
如C类、高度为5Om、高宽比为3的建筑，υ=0.46，比89高规小28%，若为D类，则小37%.6）结构的基本周期：脉动增大系数ξ与结构的基本周期有关（WoT12）。
结构的基本周期可采用结构力学方法计算，对于比较规则的结构，也可以采用近似方法计算：框架结构T=（0.08-1.00）N：框剪结构、框筒结构T=（0.06-0.08）N：剪力墙结构、筒中筒结构T=（0.05-0.06）N.其中N为结构层数。
PKPM如何调整参数和选用(完整版)
2010版SATWE计算参数选用一、2010版计算参数的选用（PKPM及SATWE）：免责声明：炒饭个人总结，仅用作参考。
以下内容需与PKPM2010版satwe 说明书结合使用。
参数在PKPM中如何实现需参考satwe说明书。
1、总信息：A、“水平力与整体坐标夹角”，此参数一般不做修改。
而是将周期计算结果中输出的“地震作用最大的方向角”填到“斜交抗侧力构件方向附加地震数，相应角度”。
B、PM里的“混凝土容重”框架取26，剪力墙取27。
(现在版本软件PM与SATWE的“混凝土容重”联动),故在PM中布置楼面恒载时一般不勾选“自动计算现浇板厚”，恒载输入数值为“人工计算板自重+装修荷载重”。
C、“钢材容重”暂时默认78，未研究。
D、“裙房层数”此参数仅用来判定底部加强区：即对剪力墙和框剪结构PKPM 总是将裙房以上一层作为加强区判定的一个条件。
框架结构均可输入0，其他结构未研究。
此参数包含地下室层数。
（如3层地下室，4层裙房，此参数应输入7。
）E“转换层所在层号”含地下室层数，详见2010satwe说明书，未深入研究。
F、“嵌固端所在层数”自然地面为嵌固端时填“1”，地下室顶板作为嵌固端时填“地下室层数+1”。
G、“地下室层数”按实际输入。
H、“墙元细分最大控制长度”取“1”。
影响计算精度，对含剪力墙的结构有影响。
I、“对所有楼层强制采用刚性楼板假定”仅在计算位移比和周期比时勾选，其他不勾选。
J、“地下室强制采用刚性楼板假定”勾选。
K、“墙梁跨中节点作为刚性楼板从节点”此参数本人尚不能合理选择，只把网上比较后的结果贴出来。
勾选该参数后，结构周期减小，连梁内力增大，内力平衡校核轴力。
L、“计算墙倾覆力矩时只考虑腹板和有效翼缘”勾选。
对于L型、T型等截面形式，垂直于地震作用方向的墙段称为翼缘，平行于地震作用方向的墙段称为腹板，翼缘可以区分为有效翼缘和无效翼缘两部分。
无效翼缘内力计入框架，这对于结构中框架、短肢墙、普通墙的倾覆力矩指标计算，通常更为合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PKPM风荷载参数设置：
风压标准值计算公式为：WK=βzμsμZW.其中：βz=1+ξυφz/μz在新规范中，基本风压Wo略有提高，而建筑的风压高度变化系数μE．脉动增大系数ξ、脉动影响系数υ都存在减小的情况。
所以，按新规范计算的风压标准值可能比89规范大，也可能比89规范小。
具体的变化包括下面几条：
1）基本风压：：新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇：新高规3.2.2条规定：对于B级高度的高层建筑或特别重要的高层建筑，应按100年一遇的风压值采用。
2）地面粗糙度类别：由原来的A．B．C类，改为A．B．C．D类。
C类是指有密集建筑群的城市市区；D类为有密集建筑群，且房屋较高的城市市区。
3）凤压高度变化系数：A．B．C类对应的风压高度变化系数略有调整。
新增加的D类对应的风压高度变化系数最，比C类小20%到50%.
4）脉动增大系数：A．B．C类对应的脉动增大系数略有调整。
新增加的D类对应脉动增大系数比89规范小，约5%到10%.与结构的材料和形式有关。
5）脉动影晌系数：在89高规中，脉动影响系数仅与地面粗糙度类别有关，对应A．B．C 类的脉动影响系数分别为，0.48、0.53和0.63.在新规范中，脉动影响系数不仅与地面粗糙度类别有关，而且还与建筑的高宽比和总高度有关，其数值都小于89高规。
如C类、高度为5Om、高宽比为3的建筑，υ=0.46，比89高规小28%，若为D类，则小37%.
6）结构的基本周期：脉动增大系数ξ与结构的基本周期有关（WoT12）。
结构的基本周期可采用结构力学方法计算，对于比较规则的结构，也可以采用近似方法计算：框架结构T=（0.08-1.00）N：框剪结构、框筒结构T=（0.06-0.08）N：剪力墙结构、筒中筒结构T=（0.05-0.06）N.其中N为结构层数。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
