pkpm梁间线荷载计算表

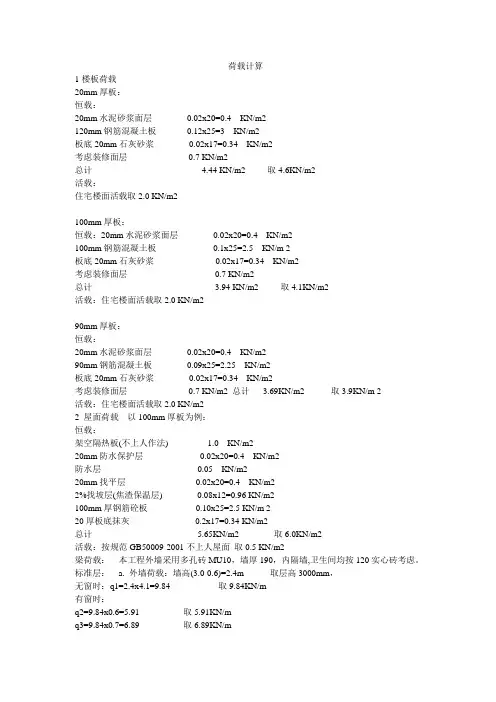

pkpm荷载计算参考
荷载计算1楼板荷载20mm厚板：恒载：20mm水泥砂浆面层0.02x20=0.4 KN/m2120mm钢筋混凝土板0.12x25=3 KN/m2板底20mm石灰砂浆0.02x17=0.34 KN/m2考虑装修面层0.7 KN/m2总计 4.44 KN/m2 取4.6KN/m2活载：住宅楼面活载取2.0 KN/m2100mm厚板：恒载：20mm水泥砂浆面层0.02x20=0.4 KN/m2100mm钢筋混凝土板0.1x25=2.5 KN/m 2板底20mm石灰砂浆0.02x17=0.34 KN/m2考虑装修面层0.7 KN/m2总计 3.94 KN/m2 取4.1KN/m2活载：住宅楼面活载取2.0 KN/m290mm厚板：恒载：20mm水泥砂浆面层0.02x20=0.4 KN/m290mm钢筋混凝土板0.09x25=2.25 KN/m2板底20mm石灰砂浆0.02x17=0.34 KN/m2考虑装修面层0.7 KN/m2 总计 3.69KN/m2 取3.9KN/m 2活载：住宅楼面活载取2.0 KN/m22 屋面荷载以100mm厚板为例：恒载：架空隔热板(不上人作法) 1.0 KN/m220mm防水保护层0.02x20=0.4 KN/m2防水层0.05 KN/m220mm找平层0.02x20=0.4 KN/m22%找坡层(焦渣保温层) 0.08x12=0.96 KN/m2100mm厚钢筋砼板0.10x25=2.5 KN/m 220厚板底抹灰0.2x17=0.34 KN/m2总计 5.65KN/m2 取6.0KN/m2活载：按规范GB50009-2001不上人屋面取0.5 KN/m2梁荷载：本工程外墙采用多孔砖MU10，墙厚190，内隔墙,卫生间均按120实心砖考虑。
标准层： a. 外墙荷载：墙高(3.0-0.6)=2.4m 取层高3000mm，无窗时：q1=2.4x4.1=9.84 取9.84KN/m有窗时：q2=9.84x0.6=5.91 取5.91KN/mq3=9.84x0.7=6.89 取6.89KN/m墙高(3.0-0.5)=2.5m 取层高3000mm，无窗时：q1=2.5x4.1=10.25 取10.25KN/m有窗时：q2=10.25x0.9=9.23 取9.23KN/mq3=10.25x0.7=7.18 取7.18KN/mq4=10.25x0.6=6.15 取6.15KN/m墙高(3.00-0.4)=2.6m 取层高3000mm，无窗时：q1=2.7x4.1=10.66 取10.66KN/m有窗时：q2=10.66x0.9=9.6 取9.6KN/mq3=10.66x0.7=7.47 取7.47KN/mq4=10.66x0.6=6.34 取6.34KN/mb.分户墙梁荷载：墙高(3.0-0.6)=2.4m 取层高3000mm，无窗时：q1=2.4x3.8=9.12 取9.12KN/m墙高(3.0-0.5)=2.5m 取层高3000mm，无窗时：q1=2.5x3.8=10.25 取9.5KN/墙高(3.00-0.4)=2.6m 取层高3000mm无窗时：q1=2.7x3.8=10.66 取9.88KN/mc. 卫生间,内隔墙荷载：墙高(3.0-0.5)=2.5m 取层高3000mm，无门时：q1=2.5x2.8=7KN/m 取7 KN/m有门时：取5KN/m卫生间,内隔墙荷载：墙高(3.0-0.4)=2.6m 取层高3000mm，无门时：q1=2.6x2.8=7.28KN/m 取7.28KN/m卫生间,内隔墙荷载：墙高(3.0-0.3)=2.7m 取层高3000mm，无门时：q1=2.7x2.8=7.56KN/m 取7.56KN/m。
PKPM荷载设置
PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。
计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为： 19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。
）最后，用5.24乘以梁上墙面面积，就得梁上荷载。
5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。
pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？？？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重？楼板下的主梁：梁的自重。
还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载？？柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的载？？？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。
然后在荷载传导计算中就把梁所承担的所有荷载就算出来了？？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。
程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。
对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。
以上是一般情况，要注意按实际情况输入荷载。
比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。
再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。
楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。
求教高手pkpm梁间荷载：均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。

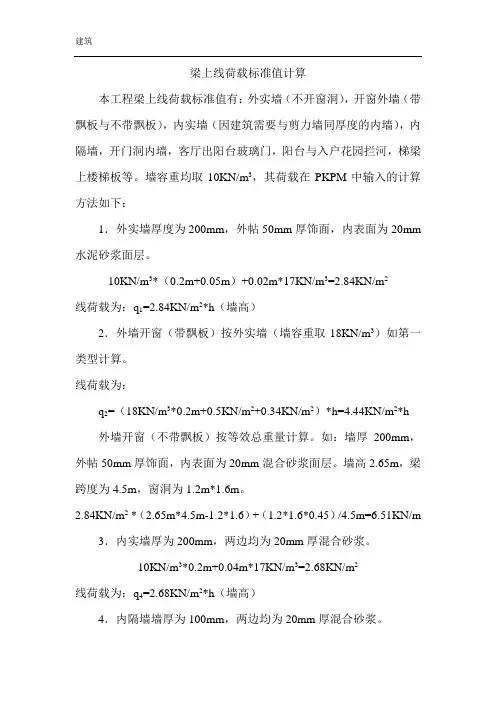

梁上线荷载计算(文)
梁上线荷载标准值计算本工程梁上线荷载标准值有：外实墙（不开窗洞），开窗外墙（带飘板与不带飘板），内实墙（因建筑需要与剪力墙同厚度的内墙），内隔墙，开门洞内墙，客厅出阳台玻璃门，阳台与入户花园拦河，梯梁上楼梯板等。
墙容重均取10KN/m3，其荷载在PKPM中输入的计算方法如下：1．外实墙厚度为200mm，外帖50mm厚饰面，内表面为20mm 水泥砂浆面层。
10KN/m3*（0.2m+0.05m）+0.02m*17KN/m3=2.84KN/m2线荷载为：q1=2.84KN/m2*h（墙高）2．外墙开窗（带飘板）按外实墙（墙容重取18KN/m3）如第一类型计算。
线荷载为：q2=（18KN/m3*0.2m+0.5KN/m2+0.34KN/m2）*h=4.44KN/m2*h外墙开窗（不带飘板）按等效总重量计算。
如：墙厚200mm，外帖50mm厚饰面，内表面为20mm混合砂浆面层。
墙高2.65m，梁跨度为4.5m，窗洞为1.2m*1.6m。
2.84KN/m2 *（2.65m*4.5m-1.2*1.6）+（1.2*1.6*0.45）/4.5m=6.51KN/m3．内实墙厚为200mm，两边均为20mm厚混合砂浆。
10KN/m3*0.2m+0.04m*17KN/m3=2.68KN/m2线荷载为：q4=2.68KN/m2*h（墙高）4．内隔墙墙厚为100mm，两边均为20mm厚混合砂浆。
10KN/m3*0.1+0.04m*17KN/m3=1.68 KN/m2线荷载为：q5=1.68KN/m2*h（墙高）5．开门洞内墙按单跨简支梁上最大弯矩等效的均布荷载输入。
如：（1）跨度为l=2.35m的梁上有尺寸为0.8m*2.1m的门洞。
已知内隔墙线荷载为q5=1.68KN/m2*（3.15m-0.45m）=4.54KN/m，门顶荷载等效为集中荷载F a=F b=1.68KN/m2*（3.15m-0.45m-2.1m）*0.8m/2=0.42 KN布于门洞两端。
PKPM中荷载计算
1标准层外墙线荷载KN/M窗洞处墙体线荷载混凝土砌块墙层高/M 梁高/M 线荷载窗宽/M 窗高/M 墙长/M5.90.719.76 1.5 2.133.60.410.496 3.8 3.280.200.7920.90.96.93.60.49.9840.9 2.145.90.714.144 3.6 1.760.40 1.584 2.1 1.88一墙带一情况2：一墙带二情况3：一墙带三情况4：一墙带四常用门窗2女儿墙及压顶线载KN/M墙面做法层高/M 墙线荷载压顶宽/mm压顶高/mm压顶面做法压顶线载总线载1.6 6.5922002000.5 1.37.892注：压顶面层做法,抹灰填0.34。
贴面砖填0.5。
凸窗荷载1--实墙：A=（层高-粱高）×墙面载＝2--扣除窗洞口墙载：B=窗宽×窗高×墙面载/粱跨度＝3--凸窗线载C=(0.6×2+窗高)×窗重度/粱跨度＝4--（阴影部分板的线载，窗上下各一）D=[0.1×0.6×25+（0.6×2+0.1）×0.4]×25--（阴影部分粱的线载）E＝0.2×0.2×（25-19）6--空调重（一般取空调重26-50kg）F=(0.26至0.5KN)/粱跨度层高（M）3.3窗宽（M）：2.4窗高（M）：1.8粱高（M）0.7所以有凸窗的墙下粱的荷载为：粱跨度M）4窗重度0.45墙面载 3.96窗重等效线载数量窗洞线荷载窗容重等效线载1 3.990.450.4725 000.40 000.40 000.40 1 2.77440.40.408 000.400.450.45普通钢板门乙级防火门(3.3-0.7)×3.962.4×1.8×3.96÷4.0（0.6×2+2.4）×0.45÷4.0Q=A-10.8292 B+C+D+E+F=。
梁间线荷载计算表
1,5层内墙梁间线荷载 墙1：前内隔墙 墙2：后内隔墙 墙3:1/A轴内墙 墙3:1/A轴内墙 墙3:1/A轴内墙 B轴墙 B轴墙 墙4：楼梯走廊门墙 墙5：厕所隔离墙 墙6：电梯间隔离墙
1 2.2
7.8 4.2 0.24
1 2.2
4.2 4.1 0.24
00
3.9 4.1 0.24 1.5 2.2
3.9 4.1 0.24
1 2.2
4.2 4.2 0.24
1 2.2
2.2 3.4 0.24
00
0 0 5.4
00
6
0 0 4.2
0 0 4.2
0 0 4.2
0 0 4.2
0 0 3.9
0 0 3.9
0.5 3.125
8.5
0 0.04 20 0.45 60.9696 11.29067
0.5 3.125
8.5
0 0.04 20
8.5
0 0.04 20
8.5
0.45 0.04 20
8.5
0.45 0.04 20
8.5
0.45 0.04 20
8.5
0.45 0.04 20
8.5
0.45 0.04 20
00 00 1 2.2 1 2.2 1 2.2 1 2.2 1 2.2 1 2.2 00
0 0 5.4
00
6
0 0 8.1
0 0 3.9
0 0 7.8
0 0 8.1
0 0 3.9
0 0 4.2
PKPM荷载计算步骤详细讲解
一、PM参数输入1、在计算底板时，注意梁、板保护层厚度取50mm;与土直接接触的梁板保护层厚度取50mmI；关于保护层厚度取值问题，可参见二类a环境下，结构构件保护层厚度和裂缝控制的感想2、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;3、一般情况下混凝土容重取26KN/M3;4、上部楼层梁柱混凝土保护层厚度统一取30mm,不再区分25mm和30mm；5、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按1.6KN/M2考虑，其它按实际情况取；6、梁间墙体线荷载，240墙体统一按4.2KN/M2,120墙体统一按3.0KN/M2,注意考虑门窗洞口折减和挑板自重；7、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于JCCAD导荷布桩.二、结构楼面布置信息：1、板厚一般按板短跨1/35取值；普通楼层板厚不小于100mm,屋面板厚不小于120mm,对局部露台，当板跨较小时，板厚也可以取100mm;2、楼梯间板厚取0,电梯间全房间开洞，且注意楼板错层;三、楼面荷载传导计算：1、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取8.0KN/M2,活载对普通多层住宅楼梯取2.5KN/M2,对高层住宅或者消防楼梯取3.5KN/M2,当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；2、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：1、一般情况下，普通楼层考虑0.3mm裂缝控制，底板考虑0.2mm裂缝控制，地下车库顶板可根据覆土厚度，先按0.3mm控制，可做一定放大，如按0.25mm裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按0.3mm进行裂缝控制；2、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：1、在布桩时，该项导荷作为参考条件，以JCCAD为主，如框架剪力墙结构，JCCAD 里面墙体分担的荷载较多，柱分担的荷载较少；反之，PM导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：1、混凝土容重取26KN/M2;在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;2、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应41.4;对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；3、模拟施工加载选加载3;4、风荷载信息栏中，对结构基本周期，按SATWE整体计算周期结果，将振型1周期进行返输入;注意体型分段数，对有地下室，裙房结构，应分别分段;5、同时选考虑偶然偏心和考虑双向地震；6、对有斜交抗侧力构件，应注意该项取值;7、对计算振型数，应按实际情况取，且使有效质量系数大于90%;8、应注意周期折减系数，对不同结构类型取不同值，对框架结构取。
梁上线荷载标准值计算
梁上线荷载标准值计算本工程梁上线荷载标准值有：外实墙（不开窗洞），开窗外墙（带飘板与不带飘板），内实墙（因建筑需要与剪力墙同厚度的内墙），内隔墙，开门洞内墙，客厅出阳台玻璃门，阳台与入户花园拦河，梯梁上楼梯板等。
墙容重均取10KN/m3，其荷载在PKPM中输入的计算方法如下：1．外实墙厚度为200mm，外帖50mm厚饰面，内表面为20mm 水泥砂浆面层。
10KN/m3*（0.2m+0.05m）+0.02m*17KN/m3=2.84KN/m2线荷载为：q1=2.84KN/m2*h（墙高）2．外墙开窗（带飘板）按外实墙（墙容重取18KN/m3）如第一类型计算。
线荷载为：q2=（18KN/m3*0.2m+0.5KN/m2+0.34KN/m2）*h=4.44KN/m2*h 外墙开窗（不带飘板）按等效总重量计算。
如：墙厚200mm，外帖50mm厚饰面，内表面为20mm混合砂浆面层。
墙高2.65m，梁跨度为4.5m，窗洞为1.2m*1.6m。
2.84KN/m2 *（2.65m*4.5m-1.2*1.6）+（1.2*1.6*0.45）/4.5m=6.51KN/m3．内实墙厚为200mm，两边均为20mm厚混合砂浆。
10KN/m3*0.2m+0.04m*17KN/m3=2.68KN/m2线荷载为：q4=2.68KN/m2*h（墙高）4．内隔墙墙厚为100mm，两边均为20mm厚混合砂浆。
10KN/m3*0.1+0.04m*17KN/m3=1.68 KN/m2线荷载为：q5=1.68KN/m2*h（墙高）5．开门洞内墙按单跨简支梁上最大弯矩等效的均布荷载输入。
如：（1）跨度为l=2.35m的梁上有尺寸为0.8m*2.1m的门洞。
已知内隔墙线荷载为q5=1.68KN/m2??*（3.15m-0.45m）=4.54KN/m，门顶荷载等效为集中荷载Fa=Fb=1.68KN/m2*（3.15m-0.45m-2.1m）*0.8m/2=0.42 KN布于门洞两端。
PKPM里面的梁间荷载
PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。
计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/米3，摸灰层取17（石灰沙浆，混合沙浆）KN/米3，这么一来，每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。
）最后，用5.24乘以梁上墙高，就得梁上荷载。
5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。
pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重。
还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载?柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的荷载？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。
然后在荷载导计算中就把梁所承担的所有荷载就算出来了？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。
程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。
对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。
以上是一般情况，要注意按实际情况输入荷载。
比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。
再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。
楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。
pkpm梁间荷载，均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
面层总面荷(Kn/m2)
窗名称 C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14 C15 C16
0.8
1.0 0.4 0.3 0.3 0.9 0.9
墙体两侧面层面荷载（Kn/m2) 总面荷载（Kn/m2) 外侧面层类型 6（内墙瓷砖） 外面侧面荷 0.9 3.28 3900.0 400.0 层高（mm） 梁高（mm）
厚度(mm) 20.0 20.0 100.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 100.0 40.0 8.0 40.0 8.0 100.0
面荷(Kn/m2) 0.4 0.4 0.0 0.4 0.6 0.0 0.4 0.0 0.3 0.3 0.0 0.8 0.1 0.8 0.1 0.0
名称 加气混凝土砌块 水泥砂浆 混合砂浆 面砖 瓷砖 干挂石材 岩棉保温层
容重(kN/m3) 7.0 20.0 17.0 19.8 17.8 28.0
面层类型
面层种类
水泥砂浆 面砖 岩棉保温层 水泥砂浆 2（外墙石材） 干挂石材 岩棉保温层 水泥砂浆 3（外墙涂料） 岩棉保温层 4（内墙抹灰） 混合砂浆 混合砂浆 5（内墙抹灰有保温） 岩棉保温层 水泥砂浆 6（内墙瓷砖） 瓷砖 水泥砂浆 7（内墙瓷砖有保温） 瓷砖 岩棉保温层 1（外墙面砖） 墙体两侧面层面荷载（Kn/m2)
窗2 自重（Kn) 0 名称 C1 个数 0
梁长（mm） 名称 4900.0 C1 个数 0 面积（m2） 0
宽（mm） 面载(Kn/m2) 面积（m2） 自重（Kn) 1000 0.5 2.1 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1.05 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 门1 名称 M1 个数 0 面积（m2） 自重（Kn) 0 0 名称 M1 门2
轴号
墙厚
墙体线荷载 内面层类型 内面层面荷 0.9
200.0
1.4
7（内墙瓷砖有保温）
说明：
蓝色部分需输入数值或者选择种类，黄色部分为自动计算值 本计算表格为计算PKPM梁间荷载使用，未包含梁自重
我是结构新手，因为总工要求计算梁间荷载时要把洞口面积按比窗2 面积（m2） 自重（Kn) 0 0
门2 梁间线荷载(Kn/m) 个数 0 面积（m2） 自重（Kn) 0 0 11.50
黄色部分为自动计算值
，未包含梁自重
间荷载时要把洞口面积按比例扣除，故制作本表格偷懒，如有错误、缺失，请指正，不胜感激。
的相关表格，不知道作者是谁，在此一并谢过。
高（mm） 1200
宽（mm） 面载(Kn/m2) 面积（m2） 1000 0.5 1.2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 窗1
自重（Kn) 0.60 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0门名称 M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11 M12 M13 M14 M15 M16
高（mm） 2100
