智能建筑电气施工图设计深度研讨

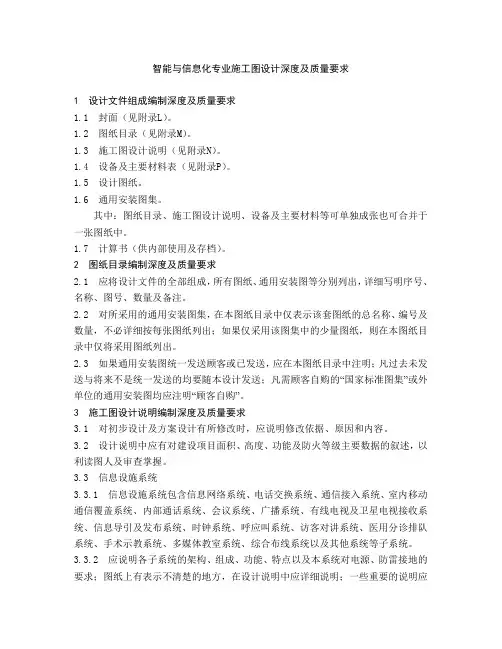

智能与信息化专业施工图设计深度及质量要求
智能与信息化专业施工图设计深度及质量要求1 设计文件组成编制深度及质量要求1.1 封面（见附录L）。
1.2 图纸目录（见附录M）。
1.3 施工图设计说明（见附录N）。
1.4 设备及主要材料表（见附录P）。
1.5 设计图纸。
1.6 通用安装图集。
其中：图纸目录、施工图设计说明、设备及主要材料等可单独成张也可合并于一张图纸中。
1.7 计算书（供内部使用及存档）。
2 图纸目录编制深度及质量要求2.1 应将设计文件的全部组成，所有图纸、通用安装图等分别列出，详细写明序号、名称、图号、数量及备注。
2.2 对所采用的通用安装图集，在本图纸目录中仅表示该套图纸的总名称、编号及数量，不必详细按每张图纸列出；如果仅采用该图集中的少量图纸，则在本图纸目录中仅将采用图纸列出。
2.3 如果通用安装图统一发送顾客或已发送，应在本图纸目录中注明；凡过去未发送与将来不是统一发送的均要随本设计发送；凡需顾客自购的“国家标准图集”或外单位的通用安装图均应注明“顾客自购”。
3 施工图设计说明编制深度及质量要求3.1 对初步设计及方案设计有所修改时，应说明修改依据、原因和内容。
3.2 设计说明中应有对建设项目面积、高度、功能及防火等级主要数据的叙述，以利读图人及审查掌握。
3.3 信息设施系统3.3.1 信息设施系统包含信息网络系统、电话交换系统、通信接入系统、室内移动通信覆盖系统、内部通话系统、会议系统、广播系统、有线电视及卫星电视接收系统、信息导引及发布系统、时钟系统、呼应叫系统、访客对讲系统、医用分诊排队系统、手术示教系统、多媒体教室系统、综合布线系统以及其他系统等子系统。
3.3.2 应说明各子系统的架构、组成、功能、特点以及本系统对电源、防雷接地的要求；图纸上有表示不清楚的地方，在设计说明中应详细说明；一些重要的说明应写在相应的图纸上。
3.4 信息化应用系统应说明该系统的架构、组成、功能、特点以及本系统对电源、防雷接地的要求；图纸上有表示不清楚的地方，在设计说明中应详细说明；一些重要的说明应写在相应的图纸上。
智能化系统图纸设计深度
建筑智能化系统工程施工图设计主要问题摘要：本文指出建筑设计院和系统集成商承担建筑智能化系统工程设计的状况将长期存在。
由于种种原因，施工图设计质量不尽如人意，存在较多的问题。
精心设计、精心施工，才能提高智能化系统工程的设计质量和工程技术水平，需要领导重视，设计人员敬业，希望行业同仁共同努力。
1 概况本人在建筑设计院中从事建筑智能化系统工程设计，参与了施工图设计文件质量审查：有时受建设单位委托，帮助审阅该建设工程项目智能化系统工程施工图。
根据国家有关标准和规定，施工图设计质量不尽如人意，在设计文件中存在较多的问题。
建筑设计院和系统集成商承担建筑智能化系统工程设计的状况将长期存在，系统集成商参与设计与建筑设计有较大距离。
为提高智能化系统工程施工图设计质量，在本文中提出一些个人看法，与同行探讨，以求共同进步。
2 建筑智能化系统工程设计全过程建设工程项目的智能化系统工程设计全过程与建筑设计一样，有方案设计、初步设计、施工图设计三个阶段。
智能化系统设计与建筑设计同步进行是最佳做法。
方案设计后经评审进入初步设计，初步设计后经评审进入施工图设计，施工图设计文件经有关部门质量审查，然后进入施工招投标，由施工单位(系统集成商)进行深化设计，则设计过程基本完成。
在施工过程中，如建筑装修、功能调整，再作局部修改和完善。
目前，由于种种原因，除少数工程项目按上述步骤操作外，大量的工程项目的智能化系统工程施工图由系统集成商设计。
由于系统集成商参与智能化系统工程设计招投标时，建筑设计院的建筑设计施工图已完成，建设单位急于智能化系统工程施工，系统集成商在方案设计中标后即进入施工图设计阶段，初步设计及其评审这个重要阶段被忽略。
3 智能化系统施工图设计主要问题3．1 成套性、完整性欠缺3．1．1 施工图设计文件主要由以下各部分组成：·图纸目录·主要设备及材料表·设计施工总说明·平面图·系统图·原理图·弱电机房详图·弱电竖井详图·其它详图，如会议室、多媒体教室、门禁大样图等3．1．2 在深化设计阶段，可能还需以下设计文件：·安装图·装配图·接线图(机柜、设备端接图)·线缆表·基础图3．1．3 部分工程项目智能化系统施工图设计文件不成套，有的甚至只有平面图，而无系统图；有的设计施工总说明没有：特别是缺主要设备及材料表和各种详图。
智能建筑的电气施工分析

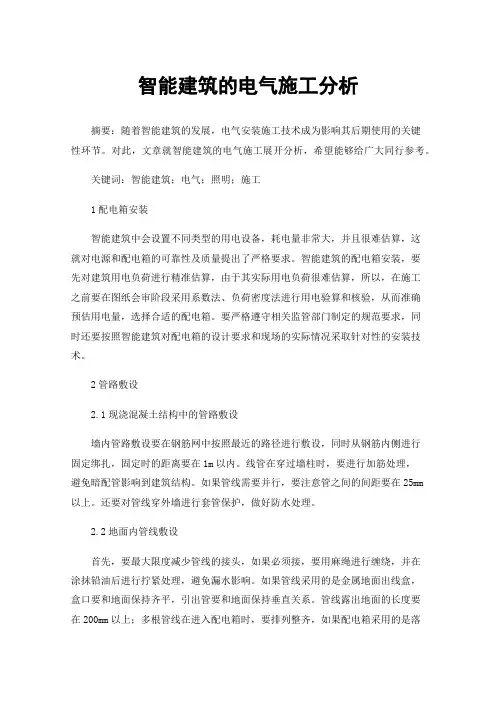

智能建筑的电气施工分析摘要：随着智能建筑的发展，电气安装施工技术成为影响其后期使用的关键性环节。
对此，文章就智能建筑的电气施工展开分析，希望能够给广大同行参考。
关键词：智能建筑；电气；照明；施工1配电箱安装智能建筑中会设置不同类型的用电设备，耗电量非常大，并且很难估算，这就对电源和配电箱的可靠性及质量提出了严格要求。
智能建筑的配电箱安装，要先对建筑用电负荷进行精准估算，由于其实际用电负荷很难估算，所以，在施工之前要在图纸会审阶段采用系数法、负荷密度法进行用电验算和核验，从而准确预估用电量，选择合适的配电箱。
要严格遵守相关监管部门制定的规范要求，同时还要按照智能建筑对配电箱的设计要求和现场的实际情况采取针对性的安装技术。
2管路敷设2.1现浇混凝土结构中的管路敷设墙内管路敷设要在钢筋网中按照最近的路径进行敷设，同时从钢筋内侧进行固定绑扎，固定时的距离要在1m以内。
线管在穿过墙柱时，要进行加筋处理，避免暗配管影响到建筑结构。
如果管线需要并行，要注意管之间的间距要在25mm以上。
还要对管线穿外墙进行套管保护，做好防水处理。
2.2地面内管线敷设首先，要最大限度减少管线的接头，如果必须接，要用麻绳进行缠绕，并在涂抹铅油后进行拧紧处理，避免漏水影响。
如果管线采用的是金属地面出线盒，盒口要和地面保持齐平，引出管要和地面保持垂直关系。
管线露出地面的长度要在200mm以上；多根管线在进入配电箱时，要排列整齐，如果配电箱采用的是落地式，管口要高于基础面50mm。
在进行水平或者垂直敷设管路加接线盒时应严格依据规范施工。
在敷设电气配管时，要对配管和其他管道之间的距离进行合理控制。
在施工需要注意的是，蒸汽管道的管外需要包隔热层时，上下平行的距离要减少到200mm左右；暖气管和热水管需要设置隔热层；对于裸导线，需要在裸导线外设置一层保护网。
如果涉及煤气管道，煤气管道和配管需要在同一平面上，并且间距要在50mm以上，不同平面内的间距要在20mm以上，配电盘、配电箱和煤气管道之间的间距也要在300mm以上，各个电器开关接头等和煤气管道之间的距离要在150mm以上。
智能建筑的电气设计分析
智能建筑的电气设计分析摘要：一直以来，智能建筑工程施工存在能耗量大、环境污染程度高等问题，这些与当前国家提出的环境保护、绿色节能及可持续发展战略背道而驰，因此亟需通过有效手段对以上问题加以解决。
在现代化智能建筑项目中，电气设计对智能建筑电气系统的运行状态和电气设备使用性能的发挥具有决定性影响，在智能建筑安全与节能要求越来越高的情况下，如何有效进行智能建筑电气的安全与节能设计成为设计人员的重要研究课题。
关键词：智能建筑；电气设计引言在进行智能建筑电气设计时，要区别于一般智能建筑。
设计人员要考虑智能建筑电气设计的特点，并且做好现场勘查，掌握正确的设计思路，科学调配好不同系统间的关系，合理地选择和设计配电系统形式，从而使系统运行具备较强的平稳性以及安全性，全面提高智能建筑电气设计效果，延长设备的使用寿命，凸显现代化的智能建筑电气设计优势。
1智能建筑电气智能化设计的必要性通常来说工程智能建筑主要有两部分组成，一方面就是智能建筑刚开始的设计图，另一方面就是工程施工。
施工和设计相比较那就有点麻烦，因为涉及的范围比较广，所以要进行智能化施工就要比普通的工作量大和难度更高。
在一定程度上智能建筑电气智能化设计，大幅度提高智能建筑的运行速度，能减少很多人为的行为，大大避免人为操作失误，完成很多人工难以处理的高难度作业任务。
对于智能建筑行业的转型智能建筑起到了很大的推动作用，合理规划和调整智能建筑内的很多相关区域，增加空间的利用率，也在一定程度上满足了业主和使用者的需求。
与此同时，满足了很多人一直想要的那种居住体检，从而体现出了在设计上的人性化。
绿色环保是国家一直提倡和要求，智能建筑正好贴合这一点，不仅实现了节能减排，也推动了智能建筑的可持续发展。
设计工作者在设计过程中，坚持节能减排和提高资源的利用率的设计理念，在一定意义上满足了智能化的要求。
因此，智能建筑的智能化是势在必行的，这就是为什么要进行智能建筑设计智能化的原因。
智能建筑电气设计存在的问题及优化策略
智能建筑电气设计存在的问题及优化策略摘要：提高智能建筑电气系统的实用程度，文章从智能建筑电气系统的实施内容、设计规划、使用标准等方面着手，以实现最优化的控制效果、最大的使用效能为目标，以系统设计的整体原则为基础，分析了对系统设计中出现的问题，并给出了相应的对策。
关键词：智能建筑；电气设计；问题；优化策略引言就智能建筑的电气系统而言，在设计过程中，包括了建筑工艺、计算机技术以及信息技术等，其设计的难度和复杂性也比较大。
在进行电气设计工作时，既要兼顾节能、质量等有关要求，又要尽量减少建设费用，所以整体设计工作的难度很大。
1.智能建筑电气设计存在的问题1.1.配电箱设计不合理配电箱设计不合理是当前存在问题较为典型的一例，当前我国建筑电气设计中多数都采取的是PZ20技术，依托该技术，进行配电箱作业的作业工作，尽管该技术能够满足我国常规建筑的电气设计需求，但在实际施工过程中存在一定程度的盲目施工的问题，既不考虑建筑的整体结构，也不考虑建筑的结构特点及后期是使用需求，进而在后期使用过程中造成电气系统整体性的缺失，既影响了系统的使用效能，也给后期居民的入住带来了安全性威胁。
1.2.防护技术不到位智能建筑电气技术的防护不到位，也是制约智能电气效能发挥的一大重要因素。
若要使系统设置符合设计要求正常发挥智能建筑电气技术的使用效能，延长使用寿命，必然要高度重视防护技术设置这一环节，科学进行测量规划，严格进行施工管理，高标准严要求的操作的必然的选择。
但在施工过程中，有部分施工团队不注重电气防护建设，忽视电气防护技术，以致在后续使用过程中产生使用安全问题，既影响的效能发挥，也容易产生安全问题。
以电气防雷带技术为例，该技术的出现是为了在居民在使用过程中避免因雷击产生的使用安全问题，保证电气线路的正常使用，该技术是以项目整体为依托布局，从整体出发进行设计施工布局，管线设置，以保证项目整体电气系统的防雷效能。
但在施工操作过程中，很多施工团队敷衍了事，在施工前没有进行合理的规划测量，没有根据建筑物情况进行合理的防雷带定位，所以尽管应用了防雷带技术，但在实际使用过程中却无法达到理想的防雷效果。
智能建筑电气施工图设计深度研讨
智能建筑电气施工图设计深度研讨摘要：本文根据不用户对施工图设计深度的要求，根据实践经验与国家新的标准与规范，对电气设计深度若干实践与理论问题进行了深入的探讨。
在其基础上，给出了一般智能建筑电气施工图设计格式及设计深度具体要求。
关键词：设计规范智能建筑设计深度为了适应因信息社会与智能建筑蓬勃发展而引发地设计规范与设计方法的改变，笔者从加强技术管理、满足现场施工要求以及提高工程图纸设计质量等方面，对电气施工图设计格式及设计深度进行研讨。
近年来，随着智能大厦的拔地而起，弱电系统的防雷措施已引起业界人士的普遍关注。
中国建筑标准设计研究所对原国标图集《建筑物、构筑物防雷设施安装》（D562）和《独立避雷针》（D565）图集重新修订，从1999年12月2日开始实行新的国家标准图集《建筑物防雷设施安装》（99D562），该《图集》在原来标准的基础上，着重强调了弱电部分的过电压保护（信息系统及电子设备、电气设备）。
由于连接工作站、服务器和客户机之间的电缆很长，冲击过电压的影响正成为数据丢失和系统失效的主要原因。
另外，互联网的特性使得进入某一点的浪涌能沿着网络传播而破坏其它工作站，使得网络设备损坏的概率大为上升。
可见，弱电过电压保护在电气施工图设计中，具有特别重要的意义。
《图集》（99D562）把雷电及过电压防护分为三个部分：外部防雷、内部防雷和过电压保护。
其中⑴、外部防雷其中包括：接闪器（针、网、带）、引下线、接地装置、屏蔽。
⑵、内部防雷其中包括：屏蔽隔离、等电位联结、安全距离。
⑶、过电压保护是指雷击电磁脉冲（外部电涌防护）和内部操作过电压（内部近旁电涌防护）。
一般而言，合理的屏蔽和接地是减少浪涌通过电压对人身及设备破坏的根本前提和途径，为保证电子设备免受浪涌过电压的破坏，应根据实际情况在电源系统、天线馈线系统、信号系统和接地系统等四个方面进行具体的设计，加装多级浪涌过电压防护器（浪涌保护器SPD是指限制瞬态过电压分走浪涌电流的元器件）。
关于建筑电气设计存在问题的探讨
关于建筑电气设计存在问题的探讨随着我国科学和经济技术的发展，相关新技术、新工艺的不断涌现，给建筑电气设计带来了前所未有的机遇和挑战。
建筑电气在设计过程中要综合考虑多方面因素，不仅满足日常生活安全和便利，降低建筑电气建设的成本，应满足建筑的功能需求等目标实现。
保证设计的更加规范性、合理性。
标签：设计标准;规范性;专业概念1 专业概念的理解问题要做好设计，要对相关的概念要理解清楚。
比如说“双电源”和“双回线路电源”，双重电源就是分别从不同电网的两个相互独立的电源，或者是同一电网电路联系很少的电源。
其中一个电源出现故障或异常，由另外电源可以供电的电源。
双重电源就是一用一备，不能同时损坏，能双重供电。
双回线路电源是没有明确电源是都来自两个不同的变电站，还是同一个变电站的不同母线，还是同一个低压柜出来的两个出线回路。
两个概念有相互重叠的部分，也有相互独立的部分，前者相对是电源的独立，后者相对是线路的独立。
2 注意专业间配合问题这是很多人知道却是很容易忽视的问题，现在很多设计院，因为出图时间紧，各专业每个人只顾着设计自己专业。
建筑专业作为龙头老大，平面经常修改很多来回，防火分区面积变化，以及设备房面积改变，或者是电气管井进行压缩，造成后面供配电设备没位置设置。
水暖专业图纸影响电气专业也很大，在设计提资时候提供给电气专业的图纸前后有設备参数的变动，没及时告诉电气设计人员，造成电气人员配电线路相应的不足或者浪费。
结构专业对电气专业影响最多是在地下室顶板梁图和基础图，提供电气专业人员不同程度时间滞后，或者基础图纸基础形式有错，改来改去，没及时告诉电气专业;在室外管网总图上，一张总图反应机电设备专业的专业程度的综合水平和相互协调水平。
给排水专业在总图上有雨水、污水、废水、给水、中水等管网布置，电气专业总图上有强电、智能化、消防管线，暖通专业总图有供暖和燃气管网;每种管线，每个单独专业在各自的图纸上都是很合理，但是把各个专业管线图叠合都一张图纸上时，发现问题很多，管线相互交叉，各不相让，同一标高，同一位置的管线出现多次交叉，没做到小管让大管，有压让无压管。
浅议建筑智能化系统工程施工图设计主要问题
浅议建筑智能化系统工程施工图设计主要问题【摘要】与智能技术的发展相比较，建筑智能化系统工程施工图设计中仍然存在着一定的问题，导致智能化建筑体系不够完善。
本文主要对建筑智能化系统工程施工图设计主要存在的问题进行了分析和研究，并对此提出了相应的解决对策。
【关键词】建筑智能化；工程；施工图；设计；主要问题前言：近年来由于科学技术水平的快速发展，我国的建筑智能化系统工程也得到了相应的进步，在现代建筑中每一个生产部门都少不了相应的智能化系统技术[1]。
但由于种种原因导致智能化系统工程设计中仍然存在着一些问题。
下面将对我国建筑智能化系统工程施工图设计中存在的主要问题进行详细的分析。
一、建筑智能化系统工程施工图设计存在的主要问题（一）设计专业化程度低我国在建筑设计专业人才培养方面比较重视，每年所毕业的专业人才也不少，但由于专业人才的专业结构限制，导致能从事建筑智能化系统工程设计的人员十分缺失。
当前我国智能化系统工程设计的专业人员主要是从电气专业转行过来的人员，或者其他相关专业的设计人员。
虽然与智能化系统之间有着一定的联系，但事实上仍然存在着一定的差异[2]。
同时智能化系统并不是专一化的设计系统，当中涉及到了通信、网络布线和公共显示及安全等多个部分的内容，这对设计人员来说有着相当的复杂性，要求设计人员不仅要懂得技术，同时还要对设备产品有充足的了解。
但当前的电气专业设计人员兼职进行智能化设计，将会导致施工图的质量难以提升。
此外，当前我国的智能化系统集成商设计人员普遍为建筑设计专业毕业的人员。
这部分人他们对建筑智能化系统技术有着一定的了解，同时也对设备产品有一定的认识，但问题在于他们在毕业后并没有经过专业的设计训练，所设计出的图纸质量不高。
系统集成商的领导普遍对施工招投标文件比较重视，但在设计方面的水平难以提升，这是限制智能化系统发展的一个重要问题。
（二）智能化评审参与程度低在建筑设计中通常由三个阶段，首先是方案设计阶段，其次是初步设计阶段，然后是施工图设计。
