关于拆电极和电极工程图的注意事项
电极拆分注意事项

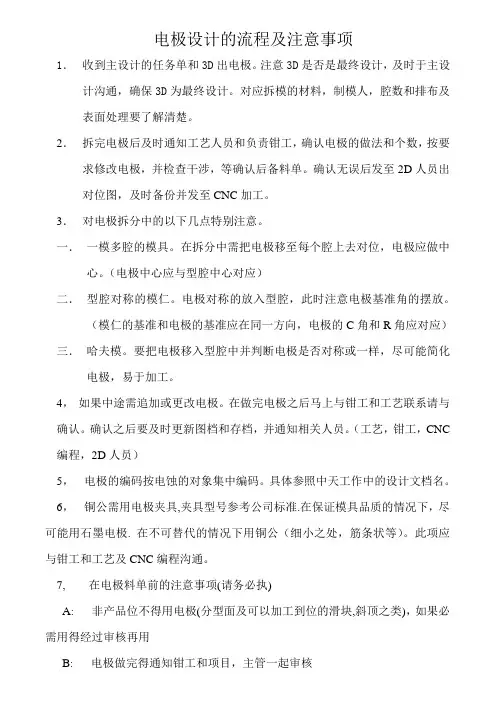

电极设计的流程及注意事项1．收到主设计的任务单和3D出电极。
注意3D是否是最终设计，及时于主设计沟通，确保3D为最终设计。
对应拆模的材料，制模人，腔数和排布及表面处理要了解清楚。
2．拆完电极后及时通知工艺人员和负责钳工，确认电极的做法和个数，按要求修改电极，并检查干涉，等确认后备料单。
确认无误后发至2D人员出对位图，及时备份并发至CNC加工。
3．对电极拆分中的以下几点特别注意。
一．一模多腔的模具。
在拆分中需把电极移至每个腔上去对位，电极应做中心。
（电极中心应与型腔中心对应）二．型腔对称的模仁。
电极对称的放入型腔，此时注意电极基准角的摆放。
（模仁的基准和电极的基准应在同一方向，电极的C角和R角应对应）三．哈夫模。
要把电极移入型腔中并判断电极是否对称或一样，尽可能简化电极，易于加工。
4，如果中途需追加或更改电极。
在做完电极之后马上与钳工和工艺联系请与确认。
确认之后要及时更新图档和存档，并通知相关人员。
（工艺，钳工，CNC 编程，2D人员）5，电极的编码按电蚀的对象集中编码。
具体参照中天工作中的设计文档名。
6，铜公需用电极夹具,夹具型号参考公司标准.在保证模具品质的情况下，尽可能用石墨电极. 在不可替代的情况下用铜公（细小之处，筋条状等）。
此项应与钳工和工艺及CNC编程沟通。
7, 在电极料单前的注意事项(请务必执)A: 非产品位不得用电极(分型面及可以加工到位的滑块,斜顶之类)，如果必需用得经过审核再用B: 电极做完得通知钳工和项目，主管一起审核C: 料单一式两份，一份钳工，一份采购，需署名D: 料单材料及数量要注明清楚,钳工不得随意更改.E: 电极夹具使用要指出是哪种型号,方便钳工组装电极.具体组装方法参照夹具公司标准.。
拆电极原则
拆电极原则拆电极原则1：为何要拆电极？在模具零部件尤其是模仁加工的过程中，往往由于加工的极限性，用常规机加工例如：车床，铣床，磨床，加工中心无法直接加工出来的，这个时候必须采用做电极的加工工艺来完成。
电极工厂俗称：铜工。
但电极放电加工时速度非常慢，因此从提高生产效率角度来考虑能不做电极就做。
加工不出来的地方有：1，凹槽的拐角处为尖锐角2，凹槽比较窄且很深，刀具无法深入加工，例如成型加强筋处，3，凹槽底面为曲面且底面与侧面未有足够大圆角过渡甚至为尖锐角。
2：电极使用的材料：一般有紫铜，石墨1，紫铜，这是做电极最常用的材料。
优点：容易加工，相比石墨要便宜多。
但是密度较大，做大电极时会比较笨拙，且加工时容易损耗一般需要做粗精两公。
2，石墨，很多厂亦采用它来做电极材料。
优点：能加工厂高质量的成型面，密度小容易装夹。
缺点：加工时灰尘加大，比较脆弱，易断裂却价格昂贵是铜料价格的四五倍。
一般高档的模具里面才会采用。
3：拆电极注意事项：1，我们在拆电极前首先要考虑电极的方向性问题，方向就是所谓的基准。
2，基准座大小及取值3，冲水高度4，注意延伸问题5，组合式电极6，出电极图原则1：足够的校表位，电极需要有足够的直身位以利于加工时校表，保证加工精度。
原则2：对称性原则！如果电极不是很大，且只是加工一边的话，可以考虑做电极时做镜像！当然最多的时候可以做到四个镜像，这样的好处不言而喻，一个电极可以多次加工。
原则三：如一个图中有多个电极时，需要以明显的标识来区分各个电极不同的数据必要时一定要做说明以加强加工时的流畅性。
原则四：电极工程图的表示以能够表达清楚及加工要求为标准如是否需要第三个或是更多的视图来表达电极且标数时要特别注意加工基准。
原则五：电极图表达的时候一定要简洁且清楚，让人看了一目了然，保证不容易看错数当然加工要求及工艺也是要注意的地方，特别是火花加工要委外的时候。
原则六：如果单单是一个电极不能加工或是无法执行流程时，考虑加辅助装置（如常用的固公板）。
电极制作要点
一. 拆电极原则
1. 能够直接加工的要直接加工出来（特殊外观要求除外）
2. 要考虑电极的用料，平移、旋转、组合（从节约材料成本方面考虑）
3. 要考虑电极加工的可行性与方便性（从电极的加工方面考虑）
4. 插穿面、碰穿面、枕位要与胶位分开拆（留置余量不同，避免产生圆角）
二. 拆电极注意事项
1. 形体需要偏置再拉伸
形体是曲面或者斜面时（直身除外）需要偏置后再拉伸
2. 电极拉伸直身位时候要注意垂直
拉伸截面不水平时，拉伸体是倾斜的
拉伸时注意指定方向，避免拉伸引起倒勾造成不能正常编程加工
3. 倒勾电极要注意处理
遇到倒勾面要与工程师沟通修改档案或者以减胶方式处理（即电极留少点，工件钢料留多点）
4. 两电极相接处需要延伸重合
由于电极需要放火花间隙（火花位），两电极相接处需要延伸重合
5. 电极区域需要适当延伸
6. 电极面工件面避免断差
7. 拆电极要注意加工的方便性
8. 侧打电极图纸表示方法
本帖隐藏的内容
9. 深度过深是可以考虑分开拆
整体电极——深度过高，电极难加工（骨位易变形），EDM放电时间久
分拆电极——更显灵活性，第一个电极可以侧打提高效率，第二个电极竖立打，电极深度不高EDM时间短
10. 骨位电极防止变形
骨位电极避开边需要做加强筋
加强部分需要拔模，电极加工避免刀柄与工件产生摩擦。
拆电极的注意事项
1 2
硬质金属电极
对于硬质金属电极，可以使用机械工具如切割机 或砂轮机进行拆解，但需注意安全防护措施。
高温电极
对于高温电极，需要先进行冷却处理，再使用适 当的工具进行拆解，以避免热损伤。
3
有机物电极
对于由有机物制成的电极，可以使用化学溶剂或 生物酶进行分解，但需遵循相关安全操作规范。
05
拆电极的常见问题和解决方案
严重损坏的更换
如果电极损坏严重，如断 裂或严重变形，应立即更 换新的电极。
选择合适的电极
根据使用需求选择合适的 电极，确保其性能和安全 性。
储存和保养电极的注意事项
正确的存储环境
01
确保电极存放在干燥、清洁、阴凉的环境中，避免阳光直射和
高温。
定期检查和维护
02
定期检查电极的外观和性能，进行必要的维护和保养，如涂层
保护等。
遵循使用说明书
03
遵循电极的使用说明书，按照规定的方法和注意事项进行操作
和维护。
04
特殊情况下的拆电极
电极粘连的处理方法
轻微粘连
如果电极仅是轻微粘连，可以使 用适当的工具或手动轻轻分离。
强力胶粘合
如果电极使用强力胶粘合，需要使 用专业的解胶剂或溶剂来软化胶水， 以便顺利拆解。
电极热熔
某些电极可能通过热熔方式连接， 需要使用热源如热风枪或烙铁加热， 使电极熔化后分离。
检查设备
在拆下电极后，检查设备是否 有任何损坏或异常。
注意安全，防止意外伤害
穿戴防护装备
在进行拆电极操作时，应穿戴适当的 防护装备，如手套、护目镜等，以防 止意外伤害。
避免使用不适当的工具
保持工作区域整洁
确保工作区域整洁，没有杂物，以减 少意外事故的发生。
拆电极规范及注意事项 共17页
G IN + (1~99)X E + (01~99)
G IN + (1~99)K E + (01~99)
ST + (1~99)E + (01~99)
ST + (1~99)B E + (01~99)
ST + (1~99)X E + (01~99)
ST + (1~99)K E + (01~99)
注：电极命名可按下面公式推算 由 C N C 加工的新模电极: 工件代号+ 工件编号+ E + 电极编号 由 C N C 加工的修模电极: 工件代号+ 工件编号+ B E + 电极编号 由铣床、线割加工的新模电极: 工件代号+ 工件编号+ X E + 电极编号 由铣床、线割加工的修模电极: 工件代号+ 工件编号+ K E + 电极编号
电极由铣床、线割加工
新模电极名称
修模电极名称
新模电极名称
修模电极名称
F E + (01~99)
F B E + (01~99)
F X E + (01~99)
F K E + (01~99)
M E + (01~99)
M B E + (01~99)
M X E + (01~99)
M K E + (01~99)
直身避空有两个作用
1、防止电极与工件干涉。 2、有利于对电极加工。
下面我们来举个例：
图a
图b
有直身避空
有直身避空
没有直身避空 (红线处干涉)
没有直身避空 (根部有残料)
拆电极
拆电极一、检查3D，先看后做1、3D是否是实体,爛面，變形，倒扣，完整，2、3D設計是否合理，可不可以优化3、靠插破位置，设计是否预留，模具是否有交涉处4. 模具材質，產品要求，客戶二、编程者与钳工检讨模具工艺，确定加工方案三、拆1、工作摆放基础2、电极模仁基准角一致3、电极避空是否合理（考虑用刀）4、形体组成电极是否合理（考虑电极的加工效率）5、电极归层正确四、电极检查1、电极模仁干涉检查2、电极形体是否合并3、不同电极是否同层4、是否有遗漏的形体未拆（vceicut）热处理前开粗1、背面需加工时，正面开粗需预留2、模仁中间较空时，中间连接起来，两端也连接起来3、模仁较长且较窄时，开粗余量多预留4、根据模具大小、材料，确定合理参数，选择合理刀具电极加工1、电极干涉检查2、电极摆放与出图加工一致3、检查刀路是否漏铣或扣错间隙程式单1、程式单贴图清晰，数据正确2、基本信息（模具、路径、零件名、程式名、日期、编程者、机台、坐标抓取方式）3、特殊说明（如需：避空、侧放、是否装入子）4、刀具信息正确修模1、找钳工检讨，了解模具状况，确定加工方案2、确定烧焊大小3、根据各部门实际状况工艺微调铣模仁1、确定模仁加工工艺（如一次加工、二次加工、装入子等）2、对比开粗前的3D与精修3D差异3、查看开粗后模仁状况，以备精修参考4、检查模仁是否过切、漏铣電極拆解：1.打開圖層看所有電極2.電極模仁干涉檢查3.電極形體是否合併4.不同電極是否同層模具組立結構：1.靠插破位置，是否設計預留2.瞭解膠位與模具位置，是否可以減少電極3.3d是否合理，可不可以優化熱處理后開粗刀路是否合理1.與上一工序作比對，看是否燒焊或變化較大要單獨加刀路2.用上次開粗刀路做此次毛坯或看開粗是否有殘料3.根據不同材質調整合理參數4.抬刀過多是否可優化修模是否合理1.燒焊處刀路是否都有加工到2.是否入子干涉，是否拆裝入子3.與鉗工檢討是否可以別的工藝代替4.瞭解模具進度，是否多次設變一起加工5.根據各部門實際狀況工藝微調1.檢查3D，先看後做2.考慮工件裝夾A.背面需加工時正面開粗預留B.正方形電極出圖于加工是否一致，不一返修就會裝錯c.座標取數勿取掛臺D.工件加工要注意座標抓取方式3.刀路檢查a.加工最高面降低后刀路從此面開始而非0點，造成第一刀撞到B。
UG拆铜公(电极)注意事项
UG拆铜公(电极）注意事项我们在拆电极前首先要考虑电极的方向性问题,所以事前必做的步骤是选一大平面为Z轴的基准面,写上DATUM英文,另倒一斜角作X Y轴的方向角。
我们在拆电极前首先要解公司用料情况,尽量做到物尽其材,进口铜较一般标准单边减1mm至1.5mm已足够,国产锻打铜做得较不标准建议单边减2mm较妥, 还有最重要的较表位,如公司条件较好的话XY轴较表位预设单边8mm左右,最少不能低于5mm,方便较表通过。
电极的基座相当重要,很多拆组合电极的同袍应该遇到利用线切割清除刀具不能加工的地方(下右上图属典型须用线切割清角的电极),这时须要用基座进行分中碰数,还有利用线割铜丝(慢走丝EDW)和基座调节电极的垂直度,这时基座重要性离就突现出来了!以三角形(勾股定理)为例:如股和弦的夹角(tan)设一小小角度,将弦越拉长,勾的长度亦跟随变化大家可以随便摆个工件在机床做个试验,用较表移动2mm可看到表针移动很少,移到50mm时表针变化很大,证明角度和长度关系重要吧,从这一实验可以证明电极的基座多么重要!基座越厚调节电极的垂直度越准,建议设置15mm以上,当然有些山寨厂要省铜料的话我无话可说。
EDM冲水位高度的预设也要注意,在工件最高处加5mm以上较妥,这样方便火花机加工时冲走残渣,大家不要小看这环,EDM放电加工时会产生残渣,如果不能及时冲走碳粉的话会,EDM的二次放电会损伤电极,更致命的是积碳造成工件损坏!!!特别是加工深骨位(加强筋之类),由于积碳造成大肚倒扣,注塑时会出现粘模现象,本人就有切肤之痛(由于偶做模由底层学徒做起),当然前模影响就更不用说了,相信做过模具的同袍应有深刻的体会!!!所以冲水位也不能勿视。
拆电极X.Y.Z三轴偏移尺寸有两种方法,一种方法是以电极边沿最大点均匀放大,结果是出现小数点,第二种方法三轴预设整数不考虑电极边沿均匀放大问题,好处是EDM加工时不会因有小数点移错尺寸,减少出错机会所以推荐第二种方法。
UG拆铜公大全
UG拆铜公(电极）大全
我们在拆电极前首先要考虑电极的方向性问题,所以事前必做的步骤是选一大平面为Z轴的基准面,写上DATUM英文,另倒一斜角作X Y轴的方向角。
我们在拆电极前首先要解公司用料情况,尽量做到物尽其材,进口铜较一般标准单边减1mm至1.5mm已足够,国产锻打铜做得较不标准建议单边减2mm较妥, 还有最重要的较表位,如公司条件较好的话XY轴较表位预设单边8mm左右,最少不能低于5mm,方便较表通过。
以产品2.5mm厚方为例:加强筋的拔模斜度最厚地方不得大于1.7mm,顶端最薄处改成1.3mm,相减得出0.4mm再除二等于0.2mm就是勾长,加强筋股的高度为15mm,求夹角正切(Tan), 0.2mm除以15mm的得数再反函数Tan,就可求出拨模角度了
其实我们做任何产品设计首要条件是要考虑修改可行性,任何时要做到有所保留有得救,记住做模诀窍:"加胶容易减胶难"!!!希重大家在设计时要特别注意这问题!!! 改拨模斜度也一样哦。
拆电极X.Y.Z三轴偏移尺寸有两种方法,一种方法是以电极边沿最大点均匀放大,结果是出现小数点,第二种方法三轴预设整数不考虑电极边沿均匀放大问题,好处是EDM加工时不会因有小数点移错尺寸,减少出错机会所以推荐第二种方法。
Hale Waihona Puke #p#副标题#e#电极方向性很重要本人开篇已提过,方向性示意有两种方法:第一种四角中其它三处倒圆角对应基准角(DATUM)倒斜角,这种方法缺点不分辨精、粗加工电极!!!
电极方向性第二种方法:这方案极容易分辨精、粗加工电极!!!模房师父和EDM操作员一眼就能分辨,方法是四角都倒圆角(其它三处建议倒R3以上)对应基准角(DATUM)倒较小R,只要不刮手就行了(建议R0.5MM),这样很清楚明了。
