串口调试助手C++开发
经典串口调试助手源程序及串口通信设置
经典串口调试助手源程序及串口通信设置标题：串口调试助手之经典源程序及通信设置导言：串口调试助手是一种用于串口通信的调试工具，广泛应用于工业控制、测试等领域。
本文将介绍一种基于Windows平台的经典串口调试助手源程序及相关的串口通信设置，旨在帮助读者更好地了解该工具的使用和配置方法。
一、经典串口调试助手源程序1.开发平台：本程序采用C++ Builder 6.0开发。
2.功能概述：（1）串口设置包括设置串口波特率、数据位、校验位、停止位、流控、超时等参数。
（2）发送数据支持以字符串或Hex方式发送数据。
（3）接收数据实时显示串口接收到的数据，并支持数据格式设置。
（4）自动发送数据支持单次或循环发送，可设置发送时间间隔和发送次数。
（5）保存数据支持将接收到的数据保存为文本或二进制文件。
3.源程序结构本程序主要由以下几个模块组成：（1）Main Form：主窗体，包含图形界面显示和基本操作控件。
（2）Serial：串口类，负责串口相关操作，例如打开、关闭、设置参数、发送、接收等。
（3）SaveToFile：文件保存类，负责数据保存到文件中。
（4）Config：配置类，负责程序设置和读取。
（5）Hex：十六进制转换类，用于将字符串转换为Hex格式。
二、串口通信设置1.串口连接串口连接有两种方式：一种是通过RS232串口连接，需要将串口线插入串口，然后将串口线连接到目标设备；另一种是通过USB转串口连接，需要将USB转串口转接器插入计算机USB接口，然后将串口线连接到USB转串口转接器。
2.串口参数设置在使用串口调试助手前，必须先设置串口参数。
打开主窗体后，点击“串口设置”按钮，在弹出的窗口中设置串口的参数，包括波特率、数据位、校验位、停止位、流控和超时等参数。
其中，波特率是指通信时的数据传输速率，常用的有9600、19200、38400、57600、115200等。
数据位是指每次传输的数据位数，常用的有8位、7位、6位等。
串口精灵源代码
for(int i=0;i<len;)
{
char lstr,hstr=str[i];
if(hstr==' ')
{
i++;
continue;
}
i++;
if(i>=len)
break;
lstr=str[i];
//功能：若是在0-F之间的字符，则转换为相应的十六进制字符，否则返回-1
char CSCommTestDlg::ConvertHexChar(char ch)
{
if((ch>='0')&&(ch<='9'))
return ch-0x30;
else if((ch>='A')&&(ch<='F'))
{
// TODO: Add your control notification handler code here
VARIANT variant_inp;
COleSafeArray safearray_inp;
LONG len,k;
BYTE rxdata[2048]; //设置BYTE数组 An 8-bit integerthat is not signed.
写出详细的编程过程，姑且叫串口调试助手源程序V1.0或VC串口通讯源程序吧，
我相信，如果你用VC编程，那么有了这个代码，就可以轻而易举地完成串口编
程任务了。（也许本文过于详细，高手就不用看）
开始吧：
串口调试助手VC++6.0程序
串口调试助手源程序及编程详细过程作者：龚建伟 2001.6.20可以任意转载，但必须注明作者和说明来自，不得作为商用目次：1.建立项目2.在项目中插入MSComm控件3.利用ClassWizard定义CMSComm类控制变量4.在对话框中添加控件5.添加串口事件消息处理函数OnComm()6.打开和设置串口参数7.发送数据在众多网友的支持下，串口调试助手从2001年5月21日发布至今，短短一个月，在全国各地累计下载量近5000人次，在近200多个电子邮件中，20多人提供了使用测试意见，更有50多位朋友提出要串口调试助手的源代码，为了答谢谢朋友们的支持，公开推出我最初用VC控件MSComm编写串口通信程序的源代码，并写出详细的编程过程，姑且叫串口调试助手源程序V1.0或VC串口通讯源程序吧，我相信，如果你用VC编程，那么有了这个代码，就可以轻而易举地完成串口编程任务了。
（也许本文过于详细，高手就不用看）开始吧：1.建立项目：打开VC＋＋6.0，建立一个基于对话框的MFC应用程序SCommTest（与我源代码一致，等会你会方便一点）；2.在项目中插入MSComm控件选择Project菜单下Add To Project子菜单中的 Components and Controls…选项，在弹出的对话框中双击Registered ActiveX Controls项（稍等一会，这个过程较慢），则所有注册过的ActiveX 控件出现在列表框中。
选择Microsoft Communications Control, version 6.0，，单击Insert按钮将它插入到我们的Project中来，接受缺省的选项。
（如果你在控件列表中看不到Microsoft Communications Control, version6.0，那可能是你在安装VC6时没有把ActiveX一项选上，重新安装VC6，选上ActiveX就可以了），这时在ClassView视窗中就可以看到CMSComm类了，（注意：此类在ClassWizard中看不到，重构clw文件也一样），并且在控件工具栏Controls中出现了电话图标（如图1所示），现在要做的是用鼠标将此图标拖到对话框中，程序运行后，这个图标是看不到的。

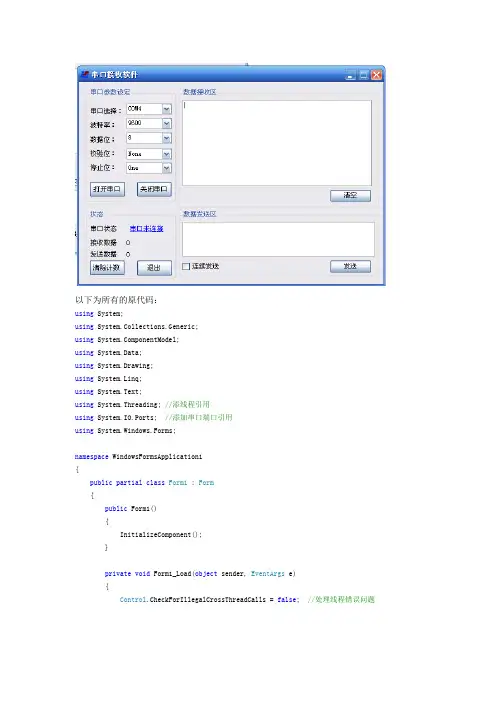

C#串口调试助手
//serialPort1.Parity = (Parity)Enum.Parse(typeof(Parityset), comboBox4.SelectedItem.ToString());
} public enum Parityset {
None, odd, Even, Mark, Space } private void comboBox5_SelectedIndexChanged(object sender, EventArgs e) //停止位 { serialPort1.StopBits = (StopBits)Enum.Parse(typeof(StopBits), boBox5.Text); }
serialPort1.BaudRate = int.Parse(comboBox2.Text); serialPort1.DataBits = int.Parse(comboBox3.Text); serialPort1.Parity = (Parity)Enum.Parse(typeof(Parityset),
namespace WindowsFormsApplication1 {
public partial class Form1 : Form {
public Form1() {
InitializeComponent(); }
private void Form1_Load(object sender, EventArgs e) {
textBox3.Text = serialPort.ReadExisting();
label10.Text = (int.Parse(label10.Text.Trim()) + 1).ToString(); //统计接收区 数据 组数
串口调试小助手怎么用？串口调试小助手使用以及常见问题解答
串⼝调试⼩助⼿怎么⽤？串⼝调试⼩助⼿使⽤以及常见问题解答串⼝调试⼩助⼿1.3是⼀款专门⽤于修改串⼝数据的调试⼩⼯具，⽀持修改串⼝波特率、校验位、数据位和串⼝停⽌位、设置接受区和发送区等功能。
其中软件⾃带的⾃定义波特率功能能够将列表框由只读变为可写，直接输⼊你想要的波特率，⽆需⼿动设定，并且当再选择其他内定的波特率时，列表框会恢复为只读的状态。
除此之外，软件内部接受⽂件采取2进制的保存⽅式，这使得该软件存储⽂件的速度远超于同类软件。
值得⼀提的是，该软件还⽀持编辑区快捷键的输出，能让串⼝编辑像Word⼀样简单⾃如。
串⼝调试⼩助⼿ v1.3 绿⾊免费版类型：调试⼯具⼤⼩：191KB语⾔：简体中⽂时间：2020-07-01查看详情使⽤教程1、连接：将ch340连接到电脑的USB接⼝上，这是买的⼀个ch340模块，⽹上⼗⼏块都可以得到。
2、检查：找到电脑的”设备管理器“：打开开始菜单，找到“计算机”；3、检查：找到电脑的”设备管理器“：单击右键在下拉菜单中选中“设备管理器”。
4、检查：找到电脑的”设备管理器“ 在电脑的“设备管理器”中查看是否有相应的硬件连接。
如果没有我们往往要下载ch340的硬件驱动，可以百度搜索⼀下，有很多的这样的驱动，任意下载⼀个安装后，在连接上就可以了。
如果正确连接应该有⼀下的结果。
软件快捷键ALT+A 发送所有内容'ALT+S 发送光标所在⾏的数据'ALT+D 发送光标所在⾏的数据，并发送回车换⾏ALT+C 清空发送区常见问题⼀、串⼝调试⼩助⼿怎样更换数据的路径？1、打开串⼝调试助⼿的软件界⾯2、在左边编辑栏中找到更换路径3、点击选择⾃⼰的预先设想的路径⼆、如何使⽤串⼝调试助⼿ComTone调试串⼝1、串⼝打开后，可随时修改通讯参数，只需要按⼀下应⽤2、设置“输⼊HEX”，则⽤户输⼊数据看作16进制字节，不区分⼤⼩写，接收的会显⽰为16进制HEX格式；如果设置“输⼊ASC“则⽤户输⼊数据看作ASCII字符，接收的也会显⽰为ASCII字符；3、选中“回车发送”，输⼊区内按回车相当于按发送按钮，如想输⼊多⾏，可⽤Ctrl+回车；不选中，则输⼊区内可⽤回车分⾏4、设”CRC校验“，加⼊了16位CRC校码放到每次发送的字节数的最后两位5、⽤户输⼊（从串⼝输出）的数据显⽰为绿⾊，从串⼝输⼊的数据显⽰为蓝⾊6、如果显⽰框中的数据太多了，想清除的话，可以点”清空显⽰“来清屏”7、如果需要保存当前配置，以便后⾯接着使⽤同样的配置，可以点”保存参数“，这样以且打开就可以使⽤默认的配置项了三、如何发送多条字符串1、打开串⼝调试助⼿⼯具2、然后配置串⼝号、波特率、数据位、停⽌位等串⼝信息3、配置好后就可以打开串⼝了4、然后点“扩展”功能，通过这个来设置要发送的多条字符串数据。
CVI串口调试总结RS232
对于CVI 串口调试助手（rs232）1 软件简单介绍1.1 串口界面串口调试助手用来与下位机连接，与下位机进行数据交换，实现PC 机与单片机的连接和实时数据采集。
实现了十六进制的数据接收，如图1-1。
图1.1 数据转化为16进制图1-2 接收字符串1.2 CVI介绍LabWindows/CVI 是National Instruments 公司(美国国家仪器公司，简称NI 公司)推出的交互式C 语言开发平台。
LabWindows/CVI 将功能强大、使用灵活的C 语言平台与用于数据采集分析和显示的测控专业工具有机地结合起来，利用它的集成化开发环境、交互式编程方法、函数面板和丰富的库函数大大增强了C 语言的功能，为熟悉C 语言的开发设计人员编写检测系统、自动测试环境、数据采集系统、过程监控系统等应用软件提供了一个理想的软件开发环境。
NI公司的LabWindows/CVI是一个久经验证的用于测试和测量的ANSI C 开发环境，极大地提高了工程师和科学家们的生产效率。
他们使用LabWindows/CVI来开发高性能的、可靠的应用程序，用于制造测试、军事/航天、通讯、设计验证和汽车工业等领域。
开发人员可以在设计阶段利用LabWindows/CVI的硬件配置助手、综合调试工具以及交互式执行功能，来运行各项功能，使得这些领域的开发流水线化。
使用内置的测量库，你可以迅速的开发出复杂的应用程序，例如多线程编程和ActiveX的服务器/客户端程序。
由于LabWindows/CVI的便利性，你可以通过在相似环境中重复使用以前的代码来维护你的代码投资，并且实现Windows、Linux®或实时平台上分布测试系统的无缝集成。
2 软件介绍CVI内部封装了RS-232 library。
2.1 callbacksCallbacks中只含有一个函数InstallComCallbackint InstallComCallback (int portNumber, int eventMask, int notifyCount, int eventCharacter, ComCallbackPtr callbackFunction, void *callbackData);Allows you to install a synchronous callback function for a particular COM port.The callback function is called whenever any of the events specified in eventMask occur on the COM port and you allow the system to process events.Example：InstallComCallback (Value, LWRS_RXCHAR, 0, 0, (void *)uartRevData, 0);2.2 control2.2.1 ComBreak (int portNumber, int breakTime_msec);A break signal is a communications signal that allows two communications devices to transmit a break signal in the transmission line. A break signal is the transmission of a special character on the communication line for a period longer than the transmission time for one character and its framing bits.2.2.2 ComSetEscape (int portNumber, int escapeCode);指导一个COM端口进行扩展功能如清除或设置RTS信号线或设置收发器模式对RS - 485。
C语言串口通信助手代码
该程序全部由C写成没有C++ 更没用MFC完全是自娱自乐给需要的人一个参考#include "stdafx.h"#include <windowsx.h>#include "resource.h"#include "MainDlg.h"#include <windows.h>#include <stdio.h>#include <stdlib.h>HANDLE hComm;//用于获取串口打开函数的返回值（句柄或错误值）OVERLAPPED m_ov;COMSTAT comstat;DWORD m_dwCommEvents;TCHAR cRecs[200],cSends[100]; //接收字符串发送字符串char j=0,*cCom; //接收用统计数据大小变量端口选择BOOL WINAPI Main_Proc(HWND hWnd, UINT uMsg, WPARAM wParam, LPARAM lParam){switch(uMsg){HANDLE_MSG(hWnd, WM_INITDIALOG, Main_OnInitDialog); HANDLE_MSG(hWnd, WM_COMMAND, Main_OnCommand); HANDLE_MSG(hWnd,WM_CLOSE, Main_OnClose);}return FALSE;}/*系统初始化函数*/BOOL Main_OnInitDialog(HWND hwnd, HWND hwndFocus, LPARAM lParam){HWND hwndCombo1=GetDlgItem(hwnd,IDC_COMBO1);ComboBox_InsertString(hwndCombo1,-1,TEXT("COM1"));ComboBox_InsertString(hwndCombo1,-1,TEXT("COM2"));ComboBox_InsertString(hwndCombo1,-1,TEXT("COM3"));ComboBox_InsertString(hwndCombo1,-1,TEXT("COM4"));ComboBox_InsertString(hwndCombo1,-1,TEXT("COM5"));ComboBox_SetCurSel(hwndCombo1,0);void CALLBACK TimerProc (HWND hwnd, UINT message, UINT iTimerID, DWORD dwTime);SetTimer(hwnd,1,1000,TimerProc);return TRUE;}/*监视串口错误时使用的函数*/bool ProcessErrorMessage(char* ErrorText){char *Temp = new char[200];LPVOID lpMsgBuf;FormatMessage(FORMAT_MESSAGE_ALLOCATE_BUFFER |FORMAT_MESSAGE_FROM_SYSTEM,NULL,GetLastError(),MAKELANGID(LANG_NEUTRAL, SUBLANG_DEFAULT), // Default language(LPTSTR) &lpMsgBuf,NULL);sprintf(Temp, "WARNING: %s Failed with the following error:\n%s\nPort: %d\n", (char*)ErrorText, lpMsgBuf, "com2"); MessageBox(NULL, Temp, "Application Error", MB_ICONSTOP); LocalFree(lpMsgBuf);delete[] Temp;return true;}bool openport(char *portname)//打开串口{hComm = CreateFile(portname, //串口号“com1”“com2” 调用方法：bool open; open=openport("com2");GENERIC_READ | GENERIC_WRITE, //允许读写0, //通讯设备必须以独占方式打开0, //无安全属性OPEN_EXISTING, //通讯设备已存在FILE_FLAG_OVERLAPPED, //异步I/O0); //通讯设备不能用模板打开if (hComm == INVALID_HANDLE_VALUE) //如果被占用或是没有打开时返回的是这个错误代码CloseHandle(hComm);return FALSE;}elsereturn true;}bool setupdcb(int rate_arg)//设置port的属性{DCB dcb;int rate= rate_arg;memset(&dcb,0,sizeof(dcb));if(!GetCommState(hComm,&dcb))//获取当前DCB配置return FALSE;// set DCB to configure the serial portdcb.DCBlength = sizeof(dcb);dcb.BaudRate = rate;dcb.Parity = NOPARITY; //奇偶校验值0~4分别对应无校验、奇校验、偶校验、校验置位、校验清零dcb.fParity = 0; //为1的话激活奇偶校验检查dcb.StopBits = ONESTOPBIT;//停止位个数，0~2分别对应1位、1.5位、2位停止位dcb.ByteSize = 8; //数据位数dcb.fOutxCtsFlow = 0;dcb.fOutxDsrFlow = 0;dcb.fDtrControl = DTR_CONTROL_DISABLE; dcb.fDsrSensitivity = 0;dcb.fRtsControl = RTS_CONTROL_DISABLE; dcb.fOutX = 0;dcb.fInX = 0;dcb.fErrorChar = 0;dcb.fBinary = 1;dcb.fNull = 0;dcb.fAbortOnError = 0;dcb.wReserved = 0;dcb.XonLim = 2;dcb.XoffLim = 4;dcb.XonChar = 0x13;dcb.XoffChar = 0x19;dcb.EvtChar = 0;// set DCBif(!SetCommState(hComm,&dcb))return false;elsereturn true;}/*串口读取相关时间设置*/bool setuptimeout(DWORD ReadInterval,DWORD ReadTotalMultiplier,DWORD ReadTotalconstant,DWORD WriteTotalMultiplier,DWORD WriteTotalconstant){COMMTIMEOUTS timeouts;timeouts.ReadIntervalTimeout=ReadInterval; //读取两个字节间隔最大值mS如超过立即返回不再读取timeouts.ReadTotalTimeoutConstant=ReadTotalconstant; //如果同下面一个都为0 则无论是否读到数据都返回// 可以毫秒为单位指定一个乘数，该乘数用来计算读操作的总限时时间timeouts.ReadTotalTimeoutMultiplier=ReadTotalMultiplier; // 以毫秒为单位指定一个常数，用于计算读操作的总限时时间0表示不限时timeouts.WriteTotalTimeoutConstant=WriteTotalconstant;// 写操作延时同上timeouts.WriteTotalTimeoutMultiplier=WriteTotalMultiplier;if(!SetCommTimeouts(hComm, &timeouts))return false;elsereturn true;}int Clearn() //清除buff中的内容并返回buff中现有数据量的大小并读取错误原因{DWORD dwError = 0;DWORD BytesRead = 0;ClearCommError(hComm, &dwError, &comstat);return comstat.cbInQue; //返回buff中数据量}/*串口数据接收读取函数*/void ReceiveChar(){BOOL bRead = TRUE;BOOL bResult = TRUE;DWORD dwError = 0;DWORD BytesRead = 0;char i=0,n;char RXBuff;j=0;while (i-n){n=i;Sleep(10);bResult = ClearCommError(hComm, &dwError, &comstat); i=(char)comstat.cbInQue;for (;i>0;i--){if (bRead)bResult = ReadFile(hComm, // Handle to COMM port &RXBuff, // RX Buffer Pointer1, // Read one byte&BytesRead, // Stores number of bytes read&m_ov); // pointer to the m_ov structure// printf("%c",RXBuff);cRecs[j++]=(char)RXBuff;if (!bResult){switch (dwError = GetLastError()){case ERROR_IO_PENDING:{bRead = FALSE;break;}default: break;}elsebRead = TRUE; // close if (bRead)if (!bRead){bRead = TRUE;bResult = GetOverlappedResult(hComm, // Handle to COMM port&m_ov, // Overlapped structure&BytesRead, // Stores number of bytes readTRUE); // Wait flag}}}bool WriteChar(char* m_szWriteBuffer,DWORD m_nToSend) //写字符的函数{BOOL bWrite = TRUE;BOOL bResult = TRUE;DWORD BytesSent = 0;HANDLE m_hWriteEvent;ResetEvent(m_hWriteEvent);if (bWrite){m_ov.Offset = 0;m_ov.OffsetHigh = 0;// Clear bufferbResult = WriteFile(hComm, // Handle to COMM Portm_szWriteBuffer, // Pointer to message buffer in calling finction m_nToSend, // Length of message to send&BytesSent, // Where to store the number of bytes sent&m_ov ); // Overlapped structureif (!bResult){DWORD dwError = GetLastError();switch (dwError){case ERROR_IO_PENDING:{// continue to GetOverlappedResults()BytesSent = 0;bWrite = FALSE;break;}default:// all other error codesbreak;}}} // end if(bWrite)if (!bWrite){bWrite = TRUE;bResult = GetOverlappedResult(hComm, // Handle to COMM port &m_ov, // Overlapped structure&BytesSent, // Stores number of bytes sentTRUE); // Wait flag// deal with the error codeif (!bResult){printf("GetOverlappedResults() in WriteFile()");}} // end if (!bWrite)// Verify that the data size send equals what we tried to send if (BytesSent != m_nToSend){printf("WARNING: WriteFile() error.. Bytes Sent: %d; Message Length: %d\n", BytesSent, strlen((char*)m_szWriteBuffer));}return true;}/*window时间函数回调*/void CALLBACK TimerProc (HWND hwnd, UINT message, UINT iTimerID, DWORD dwTime){SYSTEMTIME time; //定义机构体变量timeGetLocalTime(&time); //取系统时间以指针方式TCHAR strTime[256]; //程序只有一个作用wsprintf(strTime,"%04d-%02d-%02d %02d:%02d:%02d",time.wYear, //就是读取系统时间time.wMonth,time.wDay,time.wHour,time.wMinute,time.wSecond);//然后写进strTimeSetDlgItemText(hwnd,IDC_TIME,strTime); //这个字符串}void Main_OnCommand(HWND hwnd, int id, HWND hwndCtl, UINT codeNotify){switch(id){case IDC_SEND:{GetDlgItemText (hwnd,IDC_EDIT2,cSends,sizeof(cSends)); unsigned n=sizeof(cSends); //n是通知串口将发送字节的长度char send[100];wsprintf (send,"%s",cSends);WriteChar(send,n-1);SetCommMask(hComm, EV_RXCHAR); //监视串口是否接收有数据ReceiveChar(); //读取串口sbuff中数据cRecs[j]='\0'; //将cRecs转为字符串SetDlgItemText(hwnd,IDC_EDIT1,cRecs);} break;/*case IDC_RECEIVE: //暂时未用采用直接显示的方式{}break;*/case IDC_CHECK:{int ctr;HWND hwndCombo1=GetDlgItem(hwnd,IDC_COMBO1);ctr = ComboBox_GetCurSel(hwndCombo1);switch (ctr){case 0:cCom="com1";break;case 1:cCom="com2";break;case 2:cCom="com3";break;case 3:cCom="com4";break;case 4:cCom="com5";break;default: cCom="com1";break;}if (openport(cCom)){ SetDlgItemText(hwnd,IDC_EDIT3,"OK !");MessageBox(hwnd,"串口打开成功！","",0); }elseSetDlgItemText(hwnd,IDC_EDIT3,"FAIL");if(setupdcb(9600)&&setuptimeout(1024,0,0,20,1000)) //初始化串口属性波特率9600SetDlgItemText(hwnd,IDC_EDIT4,"串口属性设置成功");elseSetDlgItemText(hwnd,IDC_EDIT4,"串口初始化失败！"); PurgeComm(hComm, PURGE_RXCLEAR | PURGE_TXCLEAR | PURGE_RXABORT | PURGE_TXABORT);}default:break;}}void Main_OnClose(HWND hwnd) {EndDialog(hwnd, 0);}。
comassistant串口调试助手使用说明
单片机多功能调试助手简介1简介图1单片机多功能调试助手单片机多功能调试助手一款集串口/USB/网络调试、进制转换、字模与数码管字型码制作、常用校验值计算、UNICODE码转换、位图输出C文件等众多功能于一身的综合型调试软件，最值得庆幸的是该软件会一直保持更新，并支持在线升级功能，这样大家手头上的单片机多功能调试助手总是最新的！单片机多功能调试助手与其他调试软件有什么优势：1)一直保持为单文件状态，不会因为需要保存配置信息而创建其他其他文件，所以该软件非常容易携带。
2)一直体贴着开发者，所有重要的配置在关闭该软件时将会得到保存，重启软件后会重新导入以前的配置信息，免去重复选择或填入数据的操作。
3)集成了串口/USB/网络调试功能，并在串口/USB/网络调试的过程中，该软件提供了监视和多项发送功能。
通过使用监视端口的功能就可以清晰地分辨出发送与接收的数据的顺序；通过使用多项发送功能就可以省去重复删除或填写待发送数据的步骤。
4)在线升级功能是该软件的最得意之处，理所当然地也是开发者最倍受关注的功能。
索取方式：发邮件到wenziqi@或wenziqi@。
2软件预览2.1串口调试图2-1-1串口调试主界面2.1.1串口监视图2-1-2串口监视器点击串口监视器界面的保存记录将会在“单片机多功能调试助手”的根目录生成“串口监视器.txt文件”，如图2-1-3。
图2-1-3串口监视器记录2.1.2多项发送图2-1-4串口多项发送界面2.2USB调试2-2-1USB调试界面2-2-2USB监视器2-2-3USB监视记录2.3网络调试图2-3-1网络调试界面2.3.1TCP监视图2-3-2TCP监视器界面图2-3-3TCP监视记录2.3.2UDP监视图2-3-5UDP监视器图2-3-6UDP监视记录2.4服务器调试图2-4-1服务器界面2.5小工具2-5-18051单片机波特率计算界面2.68051单片机波特率计算2-6-18051单片机波特率计算界面2.7ATMEGA16单片机波特率计算2-7-1ATMEGA16单片机波特率计算界面2.7校验值计算2-7-1校验值计算界面2.8UNICODE2-8-1UNICODE转换界面2.9BMP转C文件图2-9-1BMP2Hex界面图2-9-2BMP转C文件。
