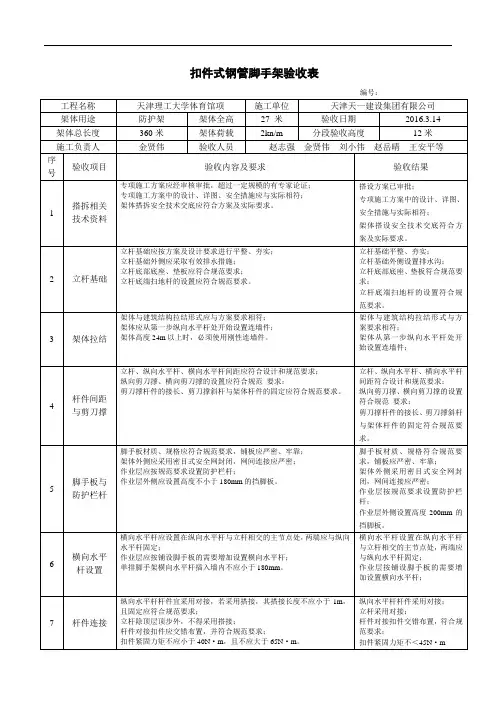

扣件式钢管脚手架验收表
表27扣件式钢管脚手架验收表
津建安-施-27 扣件式钢管脚手架验收表
编号：×××
填表说明：
1、扣件式钢管脚手架验收阶段为：基础完工后及脚手架搭设前；作业层上施加荷载前；每搭设完6m～8m高度（或一个施工作业层）后；达到设计高度后；遇有六级强风及以上风或大雨后，冻结地区解冻后；停用超过一个月。
应填写扣件式钢管脚手架验收表津建安-施-27。
2、验收结果应按照现场脚手架实际进行验收，用文字和数据表示，脚手架验收过程中发现隐患问题，应在验收结果内反应出来，并在验收结论内填写不具备使用功能，并下达隐患整改通知单要求整改合格完毕后，重新填写验收结果全部合格的内容。
3、验收按实际发生进行，例如，验收阶段为基础完工后及脚手架搭设前的，验收内容为验收项目序号1搭拆相关技术资料和2立杆基础的内容，其他项目在验收结果内画斜杠，代表缺项。
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
扣件式钢管脚手架验收表
扣件式钢管脚手架验收表一、基本信息1.1 工程名称：1.2 施工单位：1.3 监理单位：1.4 施工负责人：1.5 工程地址：1.6 施工起止日期：二、操作机具和仪器2.1 垂直仪：2.2 温度计：2.3 水平仪：2.4 坚定器：2.5 板尺：2.6 现场计算器：2.7 手电筒：三、材料验收情况序号批次品名规格型号检验结论备注123456四、钢管脚手架材料扣件状态检查4.1 扣件密封情况检查扣件中的垫片，确保垫片完好无损，并紧密贴合脚手架的钢管表面。
同时，检查扣件的锁紧螺丝是否紧固，以确保扣件能够固定住钢管。
4.2 扣件预应力状态使用扭矩扳手检查扣件预应力状态是否跟随设计要求，也需要根据实际情况进行调整，以防止扭矩过大或过小。
4.3 扣件使用寿命检查扣件的使用寿命是否已经超过了厂家设定的有效期，如果超过了有效期，就需要更换新的扣件。
五、钢管脚手架材料的安装质量检查5.1 检查脚手架基础脚手架基础要求坚实稳定，不得有沉降或倾斜现象。
对于需要改造的基础，需要重新设计支撑系统和计算负荷。
5.2 检查钢管尺寸检查传递的钢管长度、规格和大小，保证钢管的尺寸符合设计要求。
5.3 检查水平校正状态使用水平仪检查脚手架是否水平，对于高度不足1.2米的使用扛板或木板进行调节。
5.4 检查垂直度使用垂直仪来检查脚手架的垂直度，对于超过1.2米以上的需要视情况进行调整，以保证垂直度达到设计要求。
5.5 检查横向支撑状态检查横向支撑杆长度是否合适，以及水平安装是否牢固，杆与母杆是否良好连接。
六、结论和建议本次验收结果符合相关国家和地方法律法规和监管要求，并达到应有的施工标准。
鉴于施工现场难免存在异常情况，建议施工方及时把握质量问题，以便提高建筑质量水平，保障人民的生命财产安全。
悬挑式钢管扣件脚手架验收表
验收部位及搭设高度
序号
项目
验 收 要 求
验收结果
1
施工方案
有专项施工方案，专项施工方案按规定审批，方案能正确指导施工
标点符号统一
2
材质
型钢、杆件、扣件规格应符合设计要求，无开裂、压扁、严重锈蚀和弯曲，扣件有出厂合格证，并抽样检验，钢管有质保资料并油漆后使用
4
纵横向
水平杆
接头平直，互相错开>50cm，搭接时接头不小于1m，步距符合规范要求；横向水平不倾斜，每个主接点处必须设置一根，靠墙一端的外伸长度不应大于0.4L且不应大于50cm
5
架体
稳定
立杆底部应与钢梁连接处可靠固定；立杆纵横向间距、纵向水平杆步距应符合方案设计要求，立杆垂直偏差不大于架高1/300，最大不超过20cm，底部固定牢固可靠
剪刀撑应沿悬挑架体高度连续设置，角度应符合45°～60°的要求
连墙拉结设置应符合方案设计要求，架体与建筑结构拉结应从架体底层第一步水平杆处开始设置连墙件，当该处设置有困难时应采取其它可靠措施固定；架体拉结点应牢固可靠；连墙件应采用刚性杆件
6
脚手板
施工层以下每隔10m应有封闭措施，采用竹脚手笆或钢排片操作层应满铺，四周绑扎平整坚固；脚手板铺设应严密、牢固，探出横向水平杆长度不应大于15cm
7
架体内封闭与防护
施工层脚手架内杆与建筑物间应水平封闭，施工层以下每两步封闭一次，悬挑首层与建筑物间必须全封闭
施工层及顶层栏杆高出作业面及沿口1.5m，架体底设水平挑网或采取其他防范措施
脚手架外侧设置符合标准的密目式安全网并绑扎严密。并外立杆内侧搭设0.6m、1.2m高度水平防护栏杆，施工层设置不低于18cm的挡脚板，如架体内侧有悬空部位应设置相应防护栏杆
扣件式钢管脚手架验收表
序号
检查项目
检查内容与要求
实测、实量、实查
验收
结果
实查点
合格点
5
脚手板与
防护栏杆
施工层满铺脚手板，其材质符合要求
脚手板对接接头外伸长度130～150 mm，脚手板搭接接头长度大于200mm，脚手板固定可靠
脚手架施工层搭设不低于1.2 m搞得防护栏杆和180 mm的挡脚板，并用密目安全网防护
防滑条间距不超过250～300 mm
9
落地卸
料平台
卸料平台承重已经计算确定
卸料平台不得与脚手架连接，必须与建筑物拉结
已挂设平台限载标志牌
剪刀撑设置符合方案要求
施工单位
验收结论
结论：
检查日期：年月日项目技术负责人：项目经理：
监理单位
验收结论
结论：
检查日期：年月日专业监理工程师：总监理工程师：
注：①本表格一式三份，建设单位、监理单位、施工单位各留一份。
6
材质
材质（钢管及扣件）有出厂质量合格证、扣件抽样报告
使用的钢管无裂纹、弯曲、压扁、锈蚀，扣件无裂缝、变形、螺栓滑丝
禁止钢木竹混搭
7
架体安全
防护
脚手架外立杆内侧满挂密目式安全网
施工层脚手架内立杆与建筑物之间用平网或其他措施防护，并符合方案要求
8
通道
运料通道宽度不小于1.5 m，坡度小于1 : 6；人行坡道宽度不小于1 m，坡度小于1 : 3，并设防护栏杆和挡脚板
3
剪刀撑
搭设高度在24 m以下的脚手架，必须在外侧两端、转角及中间不超过15 m的里面上各设由底至顶连续剪刀撑，每道剪刀撑宽度不小于4跨且不小于6 m，剪刀撑角度45°～60°
扣件式钢管脚手架验收表
架体与建筑结构拉结形式与方案要求相符；
架体从第一步纵向水平杆处开始设置连墙件；
4
杆件间距与剪刀撑
立杆、纵向水平杆、横向水平杆间距应符合设计和规范要求；
纵向剪刀撑、横向剪刀撑的设置应符合规范要求；
剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定应符合规范要求。
立杆、纵向水平杆、横向水平杆间距符合设计和规范要求；
供作业人员上下的通道宽度、坡度符规范要求；
转角休息平台、防护栏杆、剪刀撑、横向水平干加密的设置符合规范要求。
11
其他
其他需要验收的内容
验收签字
验收结论
搭设负责人：使用负责人：项目安全负责人：项目负责人：
年月日年月日年月日年月日
架体外侧采用密目式安全网封闭，网间连接应严密；
作业层按规范要求设置防护栏杆；
作业层外侧设置高度200mm的挡脚板。
6
横向水平杆设置
横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；
作业层应按铺设脚手板的需要增加设置横向水平杆；
单排脚手架横向水平杆插入墙内不应小于180mm。
横向水平杆设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；
专项施工方案应经审核审批，超过一定规模的有专家论证；
专项施工方案中的设计、详图、安全措施应与实际相符；
架体搭拆安全技术交底应符合方案及实际要求。
搭设方案已审批；
专项施工方案中的设计、详图、安全措施与实际相符；
架体搭设安全技术交底符合方案及实际要求。
2
立杆基础
立杆基础应按方案及设计要求进行平整、夯实；
构配件
材质
钢管直径、壁厚、材ห้องสมุดไป่ตู้应符合规范要求；
扣件式和碗扣式钢管脚手架检查验收表
目测
碗扣立杆连接套管
立杆接长套管的壁厚不应小于3.5mm,插套长度不应小于160mm,外伸长度不应小于UOmn1。插套与立杆钢管间的间隙不应大于2.0mm。套管焊缝应饱满，立杆与立杆的连接孔能插入①10连接销。
3%
游标卡尺、
钢板尺测量
可调底座及可调托撑
螺杆外径不小于38mm；螺杆与调节螺母啮合长度不少于5扣，螺母厚度不小于30mm；可调托撑U型托板原度不小于5丽、底座垫板厚度不小于6mm,弯曲变形不大于Imnb螺杆与支托板焊接牢固，焊缝高度不小于钢板厚度；插入立杆内的长度不得小于150mm。支托板、螺母有裂缝的不得使用。
3%
钢板尺测量
安全网
安全网绳不得损坏和腐朽，平支安全网宜使用锦纶安全网：密目式阻燃安全网除满足网目要求外,其锁扣间距应控制在30Omm以内。
全数
目测
表2扣件力学性能检测要求
构配件名称
抽检数量
检测项目
检测标准
直角扣件
281~500件8件501-120013件1201-1000020件每批扣件应大于280件，当超过10000件时，超过部分应作另一批抽样。
3%
游标卡尺、
钢板尺测量
悬挑脚手架用型钢、钢筋
钢材、钢筋应平直、无锈蚀，表面不得有裂纹、油污、颗粒状或片状老锈。
全数
目测
脚手板
木脚手板的宽度不宜小于200mm,厚度不应小于50mm,板厚允许偏差-2mm；不得使用扭曲变形、劈裂、腐朽的脚手板。
3%
钢板尺测量
钢脚手板不得有裂纹、开焊与硬弯，新、旧脚手板均应涂防锈漆；钢脚手板允许偏差：a.板面挠曲：lW4m时，≤12mm;l>4m时，≤16πu11ob.板面扭曲（任一角翘起）<5mmo
扣件式钢管脚手架基础验收表-2
扣件式钢管脚手架基础验收表
填写说明：1、此表为落地式脚手架基础验收表；
2、红色字体填写范本，如没有其他要求，可结合施工现场的实际情况按此范本进行填写。
扣件式钢管脚手架验收表
扣件式钢管脚手架验收表（续表）
填写说明：1、此表为落地式脚手架验收表；
2、脚手架分栋号按三步一验收的原则进行验收，每步1.8m ，即5.4米验收一次，依次累加，验收后在显眼部位
垂直挂设验收牌；
3 4、分包单位不填写。
填写说明：1、此表为落地式脚手架验收表；
2、脚手架分栋号按三步一验收的原则进行验收，每步1.8m ，即5.4米验收一次，依次累加，悬挑架应在验收部
位写清楚第几挑第几类步；
3 4、分包单位不填写。
扣件式钢管脚手架验收表(已填)
专家论证报告，审批手续完备
并且有专家论证报告，审批手续齐全
搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计 50米下有连墙杆、立杆基础计算；50上
一 施工方案 计算；搭设高度超过50m时，应有完整设计计算书
有完整计算书
卸荷装置符合专项方案要求
满足要求
立杆、纵向水平杆、横向水平杆间距符合设计和规范要求
斜道已搭设，有安全网防护，符合要求
扣件式钢管脚手架验收表
工程名称
GDAQ209020103 001 恒隆·御景山庄二期A区14#—16#、17#—20#、II期地下室
总承包单位
江苏省江建集团有限公司
项目负责人
唐玉兵
专业承包单位
//
材质型号
ห้องสมุดไป่ตู้
钢管/φ 48*3.25
施工执行标准及 编号
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）
扣件紧固力矩控制在40～65N·m
符合要求
施工层满铺脚手板，其材质符合要求
脚手板为φ 8圆钢筋焊接，符合要求
五
脚手板与 脚手板对接接头外伸长度130～150mm，脚手板搭接接头长 防护栏杆 度应大于200mm，脚手板固定可靠
符合要求
斜道两则及平台外围搭设不低于1.2m高的防护栏杆和180mm 的挡脚板并用密目安全网防护
步距、纵距、横距和立杆垂直度搭设误差符合规范要求； 不同步、不同跨相邻立杆、纵向水平杆接驳口须错开不小 于500mm，除顶层顶步外，其余接头必须采用对接扣件连接
四 杆件连接 纵、横向水平杆根据脚手板铺设方式与立杆正确连接
连墙杆为 φ 48*3.25钢管 无此项
现场接头全部采用对接扣件连接 现场用φ 16铁线进行连接
扣件式钢管手架验收表(整理)
/
分包工程经理
/
施工执行标准及编号
建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001
验收部位：三层1～7轴交A～H轴立面外脚手架
搭设高度：4.5m
材质型号
d48x3.5钢管
序号
检查工程
检查内容与要求
实测实量实查
验收结果
一
施
工
方
案
搭设单位应取得脚手架搭设质资，架子工持证上岗
有上岗证
合格
符合要求
合格
纵、横水平杆根据脚手板铺设方式与立杆正确连接
符合要求
合格
扣件紧固力矩控制在40～65N·m
符合要求
合格
扣件式钢管脚手架验收表（续表）
序号
检查
工程
检查内容与要求
实测实量实查
验收
结果
五
脚手板与防护栏杆
施工层满铺脚手板，其材质符合要求
有铺设脚手板
合格
脚手板对接接头外伸长度130～150㎜，脚手板搭接接头长度应大于200㎜，脚手板固定可靠
符合要求
合格
大横杆搭接长度不小于1m，等间距设置3个旋转扣件固定
符合要求
合格
纵、横水平杆根据脚手板铺设方式与立杆正确连接
符合要求
合格
扣件紧固力矩控制在40～65N·m
符合要求
合格
扣件式钢管脚手架验收表（续表）
序号
检查
工程
检查内容与要求
实测实量实查
验收
结果
五
脚手板与防护栏杆
施工层满铺脚手板，其材质符合要求
合格
高度在24m以下宜采用刚性连墙杆与建筑物可靠连接，亦可采用拉筋和顶撑配合使用有附墙连接方式
扣件式脚手架验收表(JGJ59-2011)
签
名
参 加 验 收 人 员
施工单位
施工员
安全员
搭设班长
监理单位
注：本表一式三份，搭设班组、监理单位个一份，归档一份。
3、作业层端部脚手板探头长度应取150mm，两端均应固定、脚手架外侧挂密目式安全网，安全网应张挂于外架杆内侧，且网间应严密。
2、作业层、斜道的栏杆和档脚板应在外立杆的内侧；上栏杆上皮高度为1.2m，中栏杆应居中位置，档脚板高度不小于180mm。
立
杆
构
造
要
求
1、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
纵向
水平
杆构
造要
求
1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。
2、纵向水平杆接长应采用对接扣件连接,并应符合下列规定：
1)两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
2)搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
连
墙
体
1、连墙件数量、位置的设置必须符合施工方案的要求。
2、连墙件偏离主节点的距离不应大于300mm。
3、连墙件应从底层第一步纵向水平杆处开始设置，若有困难，应采用其他可靠措施固定。
4、连墙杆应呈水平设置，若不能水平设置时，应向脚手架一端下斜连接。
杆间
间距
1、立杆、纵向水平杆，横向水平杆的间距应符合施工方案的要求。
2、间距允许编差，步距±20mm；纵距±50mm；横距±20mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三
剪刀撑与 高度在24m及以下的单排架，每根连墙杆覆盖面积≤40m 连墙杆
高度超过24m以上的双排脚手架必须用刚性连墙杆与建筑物 可靠连接
高度在24m以下宜采用刚性连墙件与建筑物可靠连接，亦可 采用拉筋和顶撑配合使用的附墙连接方式
步距、纵距、横距和立杆垂直度搭设误差符合规范要求； 不同步、不同跨相邻立杆、纵向水平杆接驳口须错开不小 于500mm，除顶层顶步外，其余接头必须采用对接扣件连接 四 杆件连接 纵、横向水平杆根据脚手板铺设方式与立杆正确连接
脚手架搭设前必须编制专项方案，搭设高度50m及以上须有 专家论证报告，审批手续完备
搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计 一 施工方案 计算；搭设高度超过50m时，应有完整设计计算书
卸荷装置符合专项方案要求
立杆、纵向水平杆、横向水平杆间距符合设计和规范要求
必须设置纵横扫地杆并符合要求
基础经验收合格，平整坚实与方案一致，有排水设施
二
立杆 基础
立杆底部有底座或垫板符合方案要求并应准确放线定位
立杆没有因地基下沉悬空的情况
剪刀撑按要求沿脚手架高度连续设置，每道剪刀撑宽度不 小于4跨(6m且不应少于6m)，角度45 9～60。，搭接长度不 小于lm，扣件距钢管端部大于10cm，等间距设置3个旋转扣 件固定
扣件紧固力矩控制在40～65N·m
施工层满铺脚手板，其材质符合要求
五
脚手板与 脚手板对接接头外伸长度130～150mm，脚手板搭接接头长 防护栏杆 度应大于200mm，脚手板固定可靠
斜道两则及平台外围搭设不低于1.2m高的防护栏杆和180mm
的挡脚板并用密目安全网防护
验收结果
扣件式钢管脚手架验收表
工程名称 总承包单位
GDAQ209020103 项目负责人
专业承包单位 施工执行标准及
编号
验收部位
项目负责人 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）
搭设高度
m 材质型号
序号 检查项目
检查内容与要求
架子工持省级以上建设主管部门颁发的建筑施工特种作业 人员操作资格证书
