ADSS电力光缆主要技术参数
ADSS光缆主要技术参数
ADSS光缆工作在大跨距两点支撑的（通常为数百米，甚至超过1公里）架空状态，与传统概念的“架空”完全不同（邮电标准的架空吊线挂钩程式，平均0.4米对光缆有1个支点）。
所以，ADSS光缆的主要参数与电力架空线的规程接轨。
1、极限运行张力（UES）
又称为特殊使用张力，是指在光缆有效寿命期内，有可能发生超出设计负载时光缆所受的最大张力。
意味着光缆允许短时过载，光纤可以在有限允许范围内承受应变，通常UES应>60%RTS。
在此张力下，光纤应变<0.5%（中心管）及<0.35%（层绞），光纤会出现附加衰减，但在此张力解除后，光纤应恢复正常。
该参数保证了ADSS光缆在寿命期间内的可靠运行。
2、最大允许张力（MAT）
指在设计气象条件下理论计算总负载时，光缆所受到的张力。
在此张力下，光纤应变应≤0.05%（层绞）和≤0.1%（中心管）且无附加衰减。
通俗而言，即光纤余长在这一控制值上刚好被“吃”完。
根据该参数和气象条件以及控制的弧垂，可计算在此条件下光缆的允许使用档距。
因此，MAT是弧垂-张力-跨距计算的重要依据，也是表征ADSS光缆应力应变特性的重要证据。
3、额定抗拉强度（RTS）
又称为极限抗拉强度或破断力，指承载截面（主要计纺纶）强度之和的计算值。
实际破断力应≥95%计算值（光缆中任意元件的断裂均判为缆破断）。
该参数并不是可有可无的，很多控制值与之相关（例如杆塔强度、耐张金具、防震措施等）。
对光缆专业而言，如果RTS/MAT（相当于架空线的安全系数K）的比值不恰当，即使用了很多纺纶，而可用的光纤应变域很窄，则经济/技术性能比很差。
通常，MAT约相当于40%RTS。
4、年平均应力（EDS）
有时称为日平均应力，是指在无风无冰及年平均气温下，理论计算负载时光缆所受到的张力，可认为是ADSS在长期运行时的平均张（应）力。
EDS一般为（16~25）%RTS。
在此张力下，光纤应无应变、无附加衰减，即非常稳定。
EDS同时是光缆的疲劳老化参数，据此参数决定光缆的防振设计。
注：本文档由（湖南光联光电科技）编辑整理。

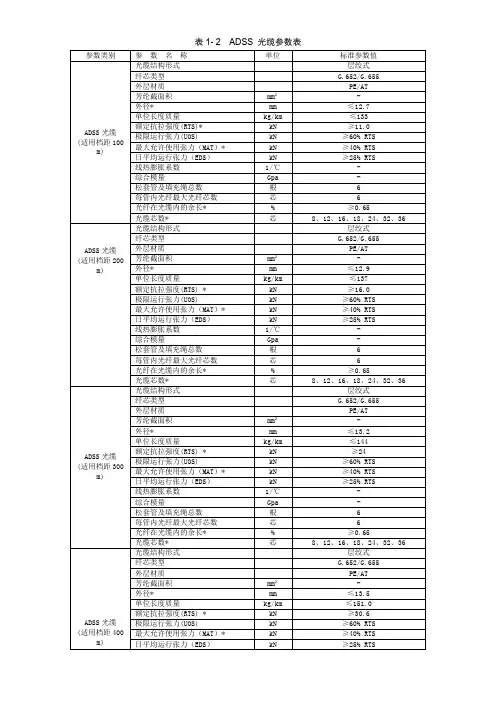

ADSS标准技术参数
kN
≥40% RTS
日平均运行张力（EDS）
kN
≥25% RTS
线热膨胀系数
1/℃
-
综合模量
Gpa
-
松套管及填充绳总数
根
6
每管内光纤最大光纤芯数
芯
6
光纤在光缆内的余长*
%
≥0.65
光缆芯数*
芯
8、12、16、18、24、32、36
ADSS光缆
(适用档距500 m)
光缆结构形式
层绞式
纤芯类型
G.652/G.655
外层材质
PE/AT
芳纶截面积
mm²
-
外径*
mm
≤14.8
单位长度质量
kg/km
≤179
额定抗拉强度(RTS) *
kN
≥62.0
极限运行张力(UOS)
kN
≥60% RTS
最大允许使用张力（MAT）*
kN
≥40% RTS
日平均运行张力（EDS）
kN
≥25% RTS
线热膨胀系数
层绞式
纤芯类型
G.652/G.655
外层材质
PE/AT
芳纶截面积
mm²
-
外径*
mm
≤12.9
单位长度质量
kg/km
≤137
额定抗拉强度(RTS) *
kN
≥16.0
极限运行张力(UOS)
kN
≥60% RTS
最大允许使用张力（MAT）*
kN
≥40% RTS
日平均运行张力（EDS）
kN
≥25% RTS
线热膨胀系数

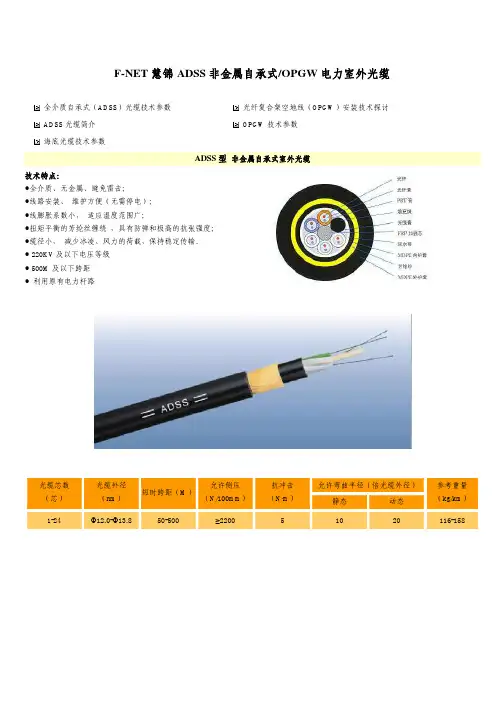

ADSS光缆介绍
根不锈钢管光单元与铝包钢线及铝合金线绞合成缆，满足顾客需要。具体结构如下： 1.不锈钢管光单元： 不锈钢管由不锈钢带卷绕焊接而成，光纤及纤膏包容其中，钢管外表面涂敷一层防电化学腐蚀的防腐缆膏。 2. 光纤： 光纤采用色谱及色环识别。 每根钢管最大光纤芯数： 48 芯 ITU-T G.652 或 G.655 光纤。 3.( 金属 ) 线 ： 光单元与铝包钢线、铝合金线绞合成缆，以满足必需的强度和导电率并进一步保护光纤。铝包钢线符合 IEC1232 ( 国际电工
光缆芯数 （芯）
1-24
光缆外径 （nm）
允许侧压 短时跨距（M）
（N/100mm）
Φ12.0-Φ8
50-500
≥2200
抗冲击 （N·m）
5
允许弯曲半径（倍光缆外径）
静态
动态
10
20
参考重量 （kg/km）
116-158
应用：
光纤复合架空地线光缆 OPGW
●替换现有地线，改造电力光通信线路 ●在新建架空电力线时，与地线同步规划设计 ●为不锈钢光纤传输单元提供最佳保护 ●传导故障短路电流并提供抗雷击保护
结构特点：
●缆径小，重量轻，对塔的附加载荷低 ●不锈钢管径大于铝包钢线及铝合金线 ●不锈钢光纤单元位于绞层中心部位，受到的保护稍好 ●在最小的钢管内获取最大的光纤余长（一次） ●单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差 ●运行温度：－40℃~+80℃
产品介绍： 上海慧锦公司设计和生产松套不锈钢管光单元 OPGW 。其结构型式有中心管式和层绞式。层绞式 OPGW 可根 据需要将 1 ～ 3
48芯ADSS光缆参数

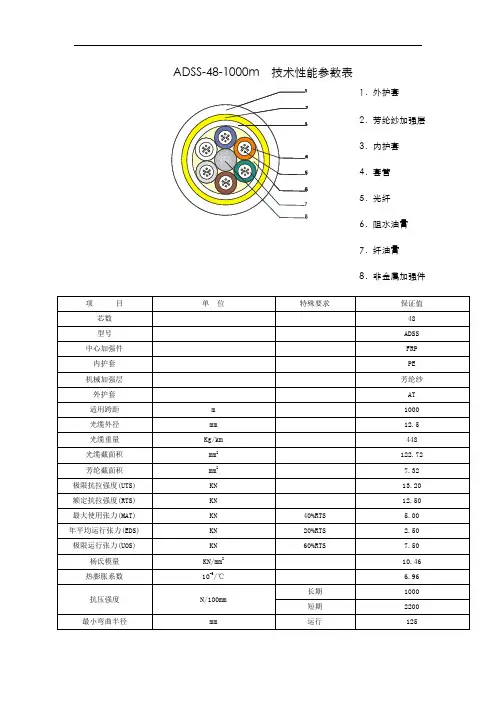

ADSS-48-1000m 技术性能参数表
1．外护套2．芳纶纱加强层3．内护套4．套管
5．光纤
6．阻水油膏7．纤油膏8．非金属加强件
特点：
·全截面阻水结构，确保良好的阻水防潮性能
·松套管内填充特种油膏，对光纤进行关键性保护
·高模量玻璃纤维增强塑料棒（FRP）中心加强构件
·高抗拉强度芳纶纱或玻璃纱增强件确保光缆全介质自承
·恶劣环境下光纤无应变，不受雷电感应的影响
·性能优异聚乙烯/耐电痕外护套，确保光缆在高感应电势环境下的安全
·产品使用寿命30年以上
性能指标：
·外径和重量：根据实际应用条件和架设条件而定
·应用范围：利用电力杆塔架设的通信线路
·敷设方式：自承式架空
·工作温度：-40 ～+70℃。
通讯ADSS光缆参数(12芯、24芯)

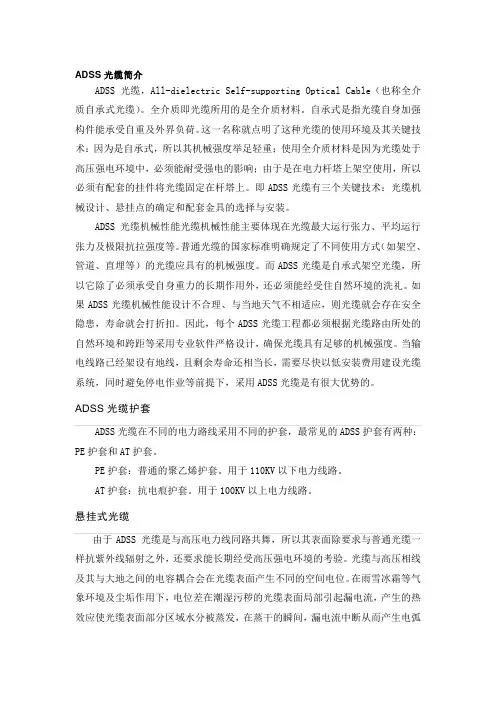

ADSS光缆简介ADSS 光缆，All-dielectric Self-supporting Optical Cable（也称全介质自承式光缆）。
全介质即光缆所用的是全介质材料。
自承式是指光缆自身加强构件能承受自重及外界负荷。
这一名称就点明了这种光缆的使用环境及其关键技术：因为是自承式，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。
即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。
ADSS光缆机械性能光缆机械性能主要体现在光缆最大运行张力、平均运行张力及极限抗拉强度等。
普通光缆的国家标准明确规定了不同使用方式（如架空、管道、直埋等）的光缆应具有的机械强度。
而ADSS光缆是自承式架空光缆，所以它除了必须承受自身重力的长期作用外，还必须能经受住自然环境的洗礼。
如果ADSS光缆机械性能设计不合理、与当地天气不相适应，则光缆就会存在安全隐患，寿命就会打折扣。
因此，每个ADSS光缆工程都必须根据光缆路由所处的自然环境和跨距等采用专业软件严格设计，确保光缆具有足够的机械强度。
当输电线路已经架设有地线，且剩余寿命还相当长，需要尽快以低安装费用建设光缆系统，同时避免停电作业等前提下，采用ADSS光缆是有很大优势的。
PE护套和AT护套。
PE护套：普通的聚乙烯护套。
用于110KV以下电力线路。
AT护套：抗电痕护套。
用于100KV以上电力线路。
样抗紫外线辐射之外，还要求能长期经受高压强电环境的考验。
光缆与高压相线及其与大地之间的电容耦合会在光缆表面产生不同的空间电位。
在雨雪冰霜等气象环境及尘垢作用下，电位差在潮湿污秽的光缆表面局部引起漏电流，产生的热效应使光缆表面部分区域水分被蒸发，在蒸干的瞬间，漏电流中断从而产生电弧和较大热能，积累的热能会灼伤光缆表面，形成象树枝状的痕迹，这就是所说的电痕。
ADSS弧垂计算方式及24芯光缆参数

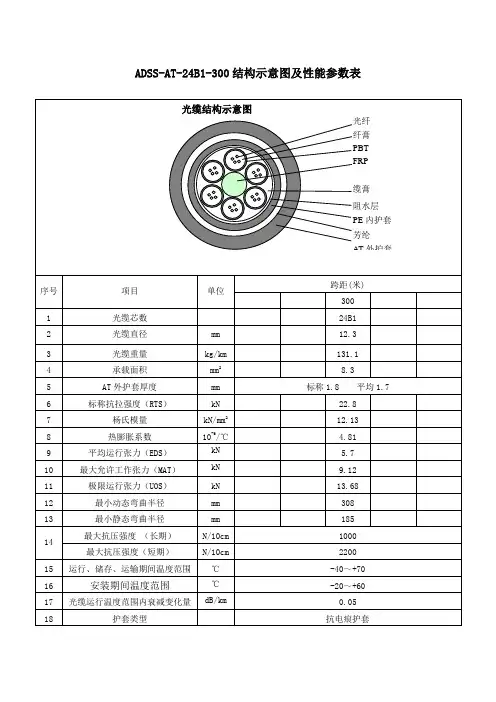

ADSS-AT-24B1-300结构示意图及性能参数表ADSS光缆和导线的弧垂配合设计标签：摘要：根据ADSS光缆和导线具有不同的物理特性和在各种气象条件下的弧垂不同步变化的特点，提出ADSS光缆在新、旧线路上架设时和导线的弧垂配合设计思路。
关键词：ADSS光缆；导线；弧垂；挂点随着电力系统自动化程度的普遍提高，无人值守变电站的大量投运，变电站自动化程度不断增加，信息传输的通道需求大幅增加。
全介质自承式光缆，简称ADSS光缆，由于具有重量轻、外径小、跨距大、抗雷击、不受电磁干扰、易于施工等优点，适宜架设于运行和新建的输电线路上，被电力企业广泛采用。
1 ADSS光缆的特性ADSS光缆具有与架空导线不同的结构，其拉伸强度由芳纶绳来承受，芳纶绳的弹性模量比钢小一半多，热膨胀系数是钢的几分之一，这决定了ADSS光缆弧垂对外界负载变化比较敏感。
在覆冰状态下ADSS光缆伸长量可达到0.6%，而导线仅为0.1%；弧垂对温度变化比较迟钝，在温度变化时弧垂基本保持不变；在大风条件下其风偏角很大，在风速为30m/s 时，风偏角可达80°，而导线的风偏角仅为光缆的一半左右。
耐受极端恶劣气候（大风、覆冰等）的能力较强。
ADSS光缆外护层为AT或PE材料，运行于强电场中，存在电蚀问题。
ADSS光缆会发生风振动。
平滑稳定的横向风吹向光缆，会发生风振动，会在挂点处发生疲劳损坏。
ADSS光缆具有一定的抗压力，能承受耐张线夹较大的握力。
2 ADSS光缆使用的基本条件2.1 ADSS光缆架设应满足对地面及交叉跨越物的距离要求ADSS光缆与其他设施、树木、建筑物等的最小净距应满足电力行业的规定。
在光缆架线设计时，它与其他设施、树木、建筑物等的距离应根据最大弧垂和最大风偏角进行计算，并考虑架线后塑性伸长的影响和制造、设计、施工的误差。
重冰区的线路还应计算光缆在覆冰不均匀情况下的弧垂增大量。
表1为ADSS光缆对地面及交叉跨越物的距离。
ADSS的技术参数

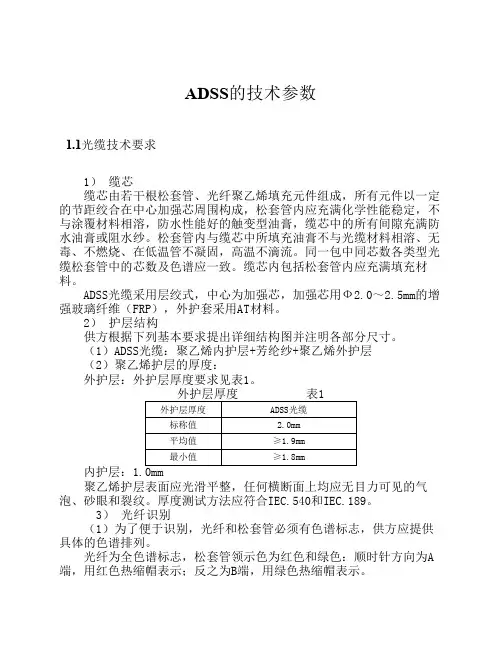

ADSS的技术参数1.1光缆技术要求1） 缆芯缆芯由若干根松套管、光纤聚乙烯填充元件组成，所有元件以一定的节距绞合在中心加强芯周围构成，松套管内应充满化学性能稳定，不与涂覆材料相溶，防水性能好的触变型油膏，缆芯中的所有间隙充满防水油膏或阻水纱。
松套管内与缆芯中所填充油膏不与光缆材料相溶、无毒、不燃烧、在低温管不凝固，高温不滴流。
同一包中同芯数各类型光缆松套管中的芯数及色谱应一致。
缆芯内包括松套管内应充满填充材料。
ADSS光缆采用层绞式，中心为加强芯，加强芯用Ф2.0～2.5mm的增强玻璃纤维（FRP），外护套采用AT材料。
2） 护层结构供方根据下列基本要求提出详细结构图并注明各部分尺寸。
（1）ADSS光缆：聚乙烯内护层+芳纶纱+聚乙烯外护层（2）聚乙烯护层的厚度：外护层：外护层厚度要求见表1。
外护层厚度 表1外护层厚度ADSS光缆标称值 2.0mm平均值≥1.9mm最小值≥1.8mm内护层：1.0mm聚乙烯护层表面应光滑平整，任何横断面上均应无目力可见的气泡、砂眼和裂纹。
厚度测试方法应符合IEC.540和IEC.189。
3） 光纤识别（1）为了便于识别，光纤和松套管必须有色谱标志，供方应提供具体的色谱排列。
光纤为全色谱标志，松套管领示色为红色和绿色：顺时针方向为A 端，用红色热缩帽表示；反之为B端，用绿色热缩帽表示。
用于识别的色标鲜明，在安装或运行中可能遇到的温度下，不褪色、不迁染到相邻的其它元件上，并应透明。
（2）当松套管采用全色谱标志时，排列应符合信息产业部标准规定。
（3）光纤应采用全色谱标志，其颜色应选自表2规定的各种颜色，在不影响识别的情况下允许使用本色；松套内光纤的序号应符合信息产业部标准规定。
表2识别用全色谱 序号123456789101112颜色蓝橙绿棕灰白红黑黄紫粉红青绿（4）每盘光缆两端应分别有端别识别标志。
4） 机械要求和测试方法供方必须按照要求对光缆做出如下相关的专业试验，并提供型式试验报告。
ADSS参数
6.4
10.0
12.8
15.6
18.8
20.8
22.8
10
极限运行张力UOS
kN
9.6
15.0
19.2
23.4
28.2
31.2
34.2
11
最小动态弯曲半径
mm
267
270
287
295
300
305
310
12
最小静态弯曲半径
mm
160
162
172
177
180
183
186
13
最大抗压强度 （长期）
N/10cm
100
200
300
400
500
600
700
1
光缆芯数
2～24
2
光缆直径
mm
10.7
10.8
11.0
11.3
11.6
11.8
12.0
3
光缆重量
kg/km
100
103
108
113
118
123
127
4
PE/AT外护套厚度
mm
标称1.7 平均≥1.6
5
标称抗拉强度（RTS）
kN
16.0
25.0
32.0
39.047.05来自.057.06
杨氏模量
kN/mm2
10.28
11.57
13.12
14.29
15.95
17.14
18.31
7
热膨胀系数
10-6/℃
12.38
10.89
8.06
6.65
ADSS全介质自承式光缆的详细介绍和技术参数
ADSS全介质自承式光缆的详细介绍和技术参数一、概述：ADSS全介质自承式光缆，ADSS光缆具有卓越的光纤传输性能、光缆机械性能和环境性能，可与高压电力传输线同杆架设。
它作为电网通信最完美的传输介质用于电力系统，且在强电场环境中光缆传输信号不会受到任何干扰，通信质量不受任何影响，光缆质量不受任何影响，是电力通信最为有效、方便的传输方式。
适用于长途通信和局间通信。
二、ADSS全介质自承式光缆敷设方式：自承式架空三、适用温度：-40℃～+60℃四、ADSS全介质自承式光缆相关证书：电力专用通信设备进网许可证五、ADSS全介质自承式光缆产品特点：1.光纤传输损耗小、色散低2.光缆具有优良的机械性能和环境性能3.结构紧凑、采用SZ层绞结构，确保恶劣环境下光纤不受力4.光缆全为非金属结构、重量轻，敷设方便，抗电磁干扰强5.光缆为自乘式架设，抗拉强度高，抗外界环境能力强，光缆柔韧性和抗弯曲能力强6.防电磁干扰、耐电腐蚀强：组成光缆的材料都必须是非金属材料，其外护套采用耐电痕聚乙烯护套材料（光缆敷设区的空间电≥12kv时）。
7.有良好的温度、环境特殊性，适合于架空环境：光缆的设计充分考虑了风速、冰凌、温差、蠕变等外界条件的影响，具有抗冲击、抗震动、耐反复弯曲、防止热老化、阻燃等性能。
8.线路成本低：安装架设方便：可以在不改变输电线杆塔的情况下将光缆直接架设在原杆塔上。
9.重量轻，对杆塔负载小：ADSS 光缆内采用了具有高弹性模量、高强度的芳纶纱作为抗张元件，代替了普通光缆中的钢丝加强构件，从根本上减轻了光缆的自重。
六、ADSS全介质自承式光缆规格型号：光缆规格：由缆中光纤数量代号、光纤类别代号和最大允许使用张力组成，其中，光纤数量代号用光缆中同类别光纤的实际有效数目的数字表示。
最大允许使用张力为设计气象条件下理论计算总负载时光缆所允许的最大张力。
非金属加强构件﹑松套层绞填充式﹑耐电痕聚乙烯护套﹑包含36根B1.1类二氧化硅系单模光纤﹑最大允许使用张力为2KN 的自承式通信用室外光缆，其产品标记应为：ADSS-AT 36B1.1-2KM YD/T980-2002。
ADSS光缆技术要求规范书
