2桩基础工程定额工程量计量
合集下载
桩基础工程量的计算
桩基础工程量的计算一、桩基础数量计算1.桩基数量计算的基本公式为：N=L/(S+P)，其中N为需要的桩数，L 为建筑物的长度或宽度，S为桩的间距，P为桩的排距。
该公式适用于桩基的平面布置情况。
2.桩基数量计算的细化公式为：N=(L+l)/S，其中N为需要的桩数，L 为建筑物的长度或宽度，l为建筑物两端的投影长度，S为桩的间距。
该公式适用于桩基的非对称布置情况。
3.桩基数量计算的考虑因素包括建筑物的荷载、土壤的承载力和桩的承载力。
具体计算方法需要根据工程设计规范和现场调查结果来确定，以确保桩基的稳定和安全。
二、桩基础材料计算1.桩基础材料计算包括桩的长度、直径和总体积的计算。
桩的长度一般要求超过地下水位，以确保钢筋不会被腐蚀。
桩的直径一般根据桩的类型和设计要求来确定。
桩的总体积通过桩长和桩的截面积计算得出。
2.桩基础材料计算还需要考虑桩的原材料消耗，包括钢筋和混凝土的用量。
钢筋的计算一般遵循工程设计规范的规定，根据桩的直径、长度和设计要求来确定。
混凝土的计算一般按照桩的长度和截面积来确定，同时要考虑混凝土的强度等级和用量。
三、桩基础人工计算1.桩基础人工计算包括桩的施工人工和机械设备的计算。
施工人工的计算一般按照工程设计规范的要求，根据施工工艺和施工时间来确定。
机械设备的计算一般根据施工工艺和现场条件来确定，包括起重机械、打桩机和挖掘机等。
2.桩基础人工计算还需要考虑施工过程中的其他人工费用，如运输费用、安全费用和临时设施费用等。
这些费用一般通过现场调查和施工管理来确定。
综上所述，桩基础工程量的计算涉及桩基数量计算、桩基材料计算和桩基人工计算三个方面。
通过合理的计算方法，可以准确确定桩基础工程的数量和材料用量，确保工程的稳定和安全。
项目二 桩基工程工程量清单计量与计价
• 11、沉管灌注桩的沉孔方法包括锤击沉管法、振动沉管法、 振动冲击沉管法、内夯沉管法等。
• 12干作业成孔灌注桩是指不用泥浆护壁和套管护壁的情况 下，用钻机成孔后，下钢筋笼，灌注混凝土的桩，适用于 地下水位以上的土层使用。其成孔方法包括螺旋钻成孔、 螺旋钻成孔扩底、干作业的旋挖成孔。
二、清单编制说明
• 泥浆的作用是：
• ①吸附在孔壁上形成的泥皮，起固壁作用。
• ②可将钻屑悬浮排出，起到携碴排土的作用。
• ③对钻头冷却和润滑作用。
• （5）.钢筋笼制作和吊安（图2-1-10）
• 钢筋笼由主筋、箍筋和加颈箍组成。
• 6）.浇灌混凝土 混凝土应具备良好的和易性，坍落度为180~220mm，粗 骨料最大粒径宜＜40mm。 混凝土采用导管浇灌。
C.1 表2-1-1的规定执行。
桩基础工程量清单规范
桩基础工程量清单规范
桩基础工程量清单规范
• 2 桩基础 • 桩基础是一种常用的深基础形式，当天然土层土质不良，不能满足建筑物的压力，土
质的持力层较深，往往采用桩基础来满足建筑物的压力。 • 3、地层情况按本规范表A.1-1和表A.2-1的规定，并根据岩土工程勘察报告按单位工程
各地层所占比例（包括范围值）进行描述。对无法准确描述的地层情况，可注明由投 标人根据岩石工程勘察报告自行报价。 • 表A．1-1 土壤分类表 • 土壤分类：一、二类土 • 土壤名称：粉土、砂土（粉砂、细砂、中砂、粗砂、砾砂），粉质粘土、弱中盐渍土、 软土（淤泥质土、泥炭、泥炭质土）软塑红黏土、冲填土 • 开挖方法：用锹、少许用镐、条锄开挖。机械能全部直接铲挖满载者 • 三类土：黏土、碎石土（圆砾、角砾）混合土、可塑红黏土、硬塑红黏土、强盐渍土、 素填土、压实填土 • 主要用镐、条锄、少许用锹开挖。机械需部分刨松方能铲挖满载者或可直接铲挖但不 能满载者 • 四类土：碎石土（卵石、碎石、漂石、块石）坚硬红黏土、超盐渍土、杂填土；全部 用镐、条锄挖掘，少许用撬棍挖掘。机械须普遍刨松方能铲挖满载者
• 12干作业成孔灌注桩是指不用泥浆护壁和套管护壁的情况 下，用钻机成孔后，下钢筋笼，灌注混凝土的桩，适用于 地下水位以上的土层使用。其成孔方法包括螺旋钻成孔、 螺旋钻成孔扩底、干作业的旋挖成孔。
二、清单编制说明
• 泥浆的作用是：
• ①吸附在孔壁上形成的泥皮，起固壁作用。
• ②可将钻屑悬浮排出，起到携碴排土的作用。
• ③对钻头冷却和润滑作用。
• （5）.钢筋笼制作和吊安（图2-1-10）
• 钢筋笼由主筋、箍筋和加颈箍组成。
• 6）.浇灌混凝土 混凝土应具备良好的和易性，坍落度为180~220mm，粗 骨料最大粒径宜＜40mm。 混凝土采用导管浇灌。
C.1 表2-1-1的规定执行。
桩基础工程量清单规范
桩基础工程量清单规范
桩基础工程量清单规范
• 2 桩基础 • 桩基础是一种常用的深基础形式，当天然土层土质不良，不能满足建筑物的压力，土
质的持力层较深，往往采用桩基础来满足建筑物的压力。 • 3、地层情况按本规范表A.1-1和表A.2-1的规定，并根据岩土工程勘察报告按单位工程
各地层所占比例（包括范围值）进行描述。对无法准确描述的地层情况，可注明由投 标人根据岩石工程勘察报告自行报价。 • 表A．1-1 土壤分类表 • 土壤分类：一、二类土 • 土壤名称：粉土、砂土（粉砂、细砂、中砂、粗砂、砾砂），粉质粘土、弱中盐渍土、 软土（淤泥质土、泥炭、泥炭质土）软塑红黏土、冲填土 • 开挖方法：用锹、少许用镐、条锄开挖。机械能全部直接铲挖满载者 • 三类土：黏土、碎石土（圆砾、角砾）混合土、可塑红黏土、硬塑红黏土、强盐渍土、 素填土、压实填土 • 主要用镐、条锄、少许用锹开挖。机械需部分刨松方能铲挖满载者或可直接铲挖但不 能满载者 • 四类土：碎石土（卵石、碎石、漂石、块石）坚硬红黏土、超盐渍土、杂填土；全部 用镐、条锄挖掘，少许用撬棍挖掘。机械须普遍刨松方能铲挖满载者
桩基础工程量的计算
整理课件
31
空搅部分的长度按设计桩顶至自然地坪的长度减去另加长度计 算。
4）高压旋喷桩工程量：钻孔按自然地坪至设计桩底的长度计算， 喷浆按设计加固桩截面面积乘以设计桩长计算。 5）锚杆桩：锚杆钻孔、灌浆按设计图示以延长米算；锚杆制作、 安装按设计图示以吨（t）计算。 6）树根桩：工程量按设计长度乘桩截面面积以m3为单位计算。
（5）地基与边坡处理：
地基与边坡处理包括包括地下连续墙（010203001）、振冲灌注碎石（010203002）、地基强夯 （010203003）、锚杆支护（010203004）、土钉支护（010203005）五个项目。
地下连续墙（010203001）项目工程量计算规则为：按设计图示墙中心线长乘以厚度乘以槽深以体积 计算；计量单位为：m3。
整理课件
9
送桩工程量按桩截面面积乘以送桩长度计算。 送桩长度为设计桩顶至设计室外地面另加0.5m计算 送桩工程量＝桩断面面积×送桩长度×数量 V＝S（h＋0.5）
整理课件
10
【例】 某建筑物基础打预制钢筋混凝土方桩135根，桩身截面尺寸 250mm ×250mm，单桩设计全长（包括桩尖）为9.5m。试计算： ①打桩的工程量；②将桩送桩至地下0.6m，求送桩工程量。
整理课件
33
• 8）地下连续墙：地下连续墙工程量的计算规则如下：
• A 导墙开挖按设计长度乘开挖宽度及深度，以m3为单位计 算，浇捣按设计图示，以m3计算；
• B 成槽工程量按设计长度乘墙厚及成槽深度（自然地坪至 连续墙底加0.50m），以m3计算。泥浆池建拆、泥浆外运 工程量按成槽工程量计算；
• C 连续墙混凝土浇筑工程量按设计长度乘墙厚及墙深加 0.50m，以m3为单位计算；
桩基础定额列项与算量
式柴油打桩机打孔，已知承台至桩尖的长度为8m,自然地坪标高为0.45m，桩顶距自然地坪0.9m，试计算该基础的打孔灌注桩工程量。
解： 打孔灌注桩工程量V＝L×πr2
＝（8+0.5）×3.14×0.52 ＝6.67m3
二、打孔灌注桩：
1.打孔灌注桩:
打孔灌注桩:先通过桩锤将带有桩尖的钢管沉入土中，然 后安放钢筋笼并现浇混凝土而成的桩 工程内容：成孔、混凝土制作、浇筑、振捣、钢筋笼安 放。
有承台（砂、石桩垫褥）的桩：按有承台与桩的交界面到 桩端（包括桩尖，不扣除桩尖虚体积）的中轴线长度加 超灌长度（超灌长度设计确定，设计未注明时取0.5m）， 乘以设计截面面积计算；
3.1.2桩基础工程定额算量
一、预制桩
预制方桩
预制管桩
1.沉桩
方桩： 按桩长入土深度乘以桩截面面积计算。
方桩工程量= abLN。 式中：N为桩的根数。 入土深度L=预制桩长L1+空桩长度L2
预制构件的制作与安装需考虑损耗率，预制桩的制作、运输、安装 损耗率如表5-6所示。
【案例】
某工程用打桩机打钢筋混凝土预制方桩，共50根，自然地坪标高0.35m，桩顶标高-1.8m ,如图5-20所示，求打桩工程量，并进行列 项。

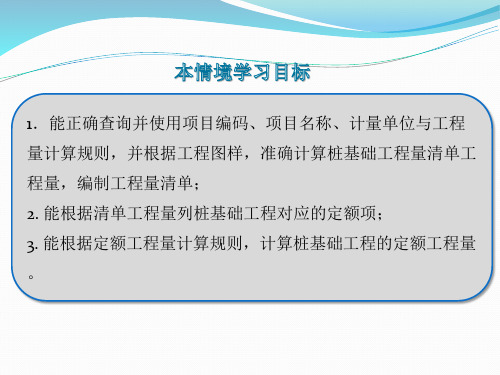

1．能正确查询并使用项目编码、项目名称、计量单位与工程 量计算规则，并根据工程图样，准确计算桩基础工程量清单工 程量，编制工程量清单； 2. 能根据清单工程量列桩基础工程对应的定额项； 3. 能根据定额工程量计算规则，计算桩基础工程的定额工程量 。
难点：预制桩、各类灌注桩基础区分、列项 重点：预制桩、各类灌注桩基础工程算量Biblioteka 3.1桩基础定额列项与算量
3.1.1桩基础工程定额列项
1.预制桩沉桩：区分方桩、管桩、接桩分别列项计算
解： 打孔灌注桩工程量V＝L×πr2
＝（8+0.5）×3.14×0.52 ＝6.67m3
二、打孔灌注桩：
1.打孔灌注桩:
打孔灌注桩:先通过桩锤将带有桩尖的钢管沉入土中，然 后安放钢筋笼并现浇混凝土而成的桩 工程内容：成孔、混凝土制作、浇筑、振捣、钢筋笼安 放。
有承台（砂、石桩垫褥）的桩：按有承台与桩的交界面到 桩端（包括桩尖，不扣除桩尖虚体积）的中轴线长度加 超灌长度（超灌长度设计确定，设计未注明时取0.5m）， 乘以设计截面面积计算；
3.1.2桩基础工程定额算量
一、预制桩
预制方桩
预制管桩
1.沉桩
方桩： 按桩长入土深度乘以桩截面面积计算。
方桩工程量= abLN。 式中：N为桩的根数。 入土深度L=预制桩长L1+空桩长度L2
预制构件的制作与安装需考虑损耗率，预制桩的制作、运输、安装 损耗率如表5-6所示。
【案例】
某工程用打桩机打钢筋混凝土预制方桩，共50根，自然地坪标高0.35m，桩顶标高-1.8m ,如图5-20所示，求打桩工程量，并进行列 项。
1．能正确查询并使用项目编码、项目名称、计量单位与工程 量计算规则，并根据工程图样，准确计算桩基础工程量清单工 程量，编制工程量清单； 2. 能根据清单工程量列桩基础工程对应的定额项； 3. 能根据定额工程量计算规则，计算桩基础工程的定额工程量 。
难点：预制桩、各类灌注桩基础区分、列项 重点：预制桩、各类灌注桩基础工程算量Biblioteka 3.1桩基础定额列项与算量
3.1.1桩基础工程定额列项
1.预制桩沉桩：区分方桩、管桩、接桩分别列项计算
2.2桩基础工程量计算及举例
桩基础工程预算编制22桩基础工程工程量计算规则221桩基础工程定额说明222桩基础工程工程量计算规则桩基础工程预算编制221分部工程说明本定额适用于一般工业与民用建筑工程的桩基础不适用于水工建筑公路桥梁工程
桩基础工程预算编制
2.2
桩基础工程工程量计算规则
2.2.1 桩基础工程定额说明 2.2.2 桩基础工程工程量计算规则
桩基础工程预算编制 13. 各种灌注桩材料用量中均已包括一定的充盈系数和材料损 耗。 14. 凿桩头指凿桩长度在500mm以内。预制桩截桩长度在500凿桩头指凿桩长度在 以内。预制桩截桩长度在 以内 1000mm时， 按截桩头计算 ；预制桩截桩长度在 时 按截桩头计算；预制桩截桩长度在1000mm 以上按截桩计算。灌注桩凿桩头、 以上按截桩计算。灌注桩凿桩头、截桩不分长短均按凿桩 头相应项目计算。 头相应项目计算。 15. 人工挖孔灌注柱成孔，如桩的设计长度超过 人工挖孔灌注柱成孔，如桩的设计长度超过20m时，桩长 时 每增加5m（包括5m以内 基价增加20%。 以内） 每增加 （包括 以内）基价增加 。 16. 人工挖孔灌注桩成孔，如遇地下水时，其处理费用按实计 人工挖孔灌注桩成孔，如遇地下水时， 取。 17. 人工挖孔灌注桩成孔，设计要求增设的安全防护措施所用 人工挖孔灌注桩成孔， 材料、设备另行计算。若桩径小于1200mm（包括 材料、设备另行计算。若桩径小于 （ 1200mm）时人工、机械各增加 ）时人工、机械各增加20%。 。 18. 在桩间补桩或强夯后的地基打桩时，项目人工、机械乘以 在桩间补桩或强夯后的地基打桩时，项目人工、 系数1.15。 系数 。
桩基础工程预算编制 10. 本章以打预制垂直桩为准，如打斜桩，斜度在 ：6 以内 本章以打预制垂直桩为准，如打斜桩，斜度在1： 项目人工、机械乘以系数1.2，如斜度大于1： 者，项目人工、机械乘以系数 ，如斜度大于 ：6 者， 项目人工、机械乘以系数1.3。 项目人工、机械乘以系数 。 11. 本章以平地 （ 坡度小于 ° ） 打桩为准 ， 如在堤坡上 本章以平地（ 坡度小于15° 打桩为准， 坡度大于15° 打桩时， 项目人工、 （ 坡度大于 ° ） 打桩时 ， 项目人工 、 机械乘以系数 1.15。如在基坑内（基坑深度大于 ｍ）打桩，或在地 。如在基坑内（基坑深度大于1.5ｍ 打桩， 坪上打坑槽内桩时（ 坑槽深度大于1ｍ 项目人工， 坪上打坑槽内桩时 （ 坑槽深度大于 ｍ ） ， 项目人工 ， 机械乘以系数1.11。如铺设坡道其费用另行计算。 机械乘以系数 。如铺设坡道其费用另行计算。
桩基础工程预算编制
2.2
桩基础工程工程量计算规则
2.2.1 桩基础工程定额说明 2.2.2 桩基础工程工程量计算规则
桩基础工程预算编制 13. 各种灌注桩材料用量中均已包括一定的充盈系数和材料损 耗。 14. 凿桩头指凿桩长度在500mm以内。预制桩截桩长度在500凿桩头指凿桩长度在 以内。预制桩截桩长度在 以内 1000mm时， 按截桩头计算 ；预制桩截桩长度在 时 按截桩头计算；预制桩截桩长度在1000mm 以上按截桩计算。灌注桩凿桩头、 以上按截桩计算。灌注桩凿桩头、截桩不分长短均按凿桩 头相应项目计算。 头相应项目计算。 15. 人工挖孔灌注柱成孔，如桩的设计长度超过 人工挖孔灌注柱成孔，如桩的设计长度超过20m时，桩长 时 每增加5m（包括5m以内 基价增加20%。 以内） 每增加 （包括 以内）基价增加 。 16. 人工挖孔灌注桩成孔，如遇地下水时，其处理费用按实计 人工挖孔灌注桩成孔，如遇地下水时， 取。 17. 人工挖孔灌注桩成孔，设计要求增设的安全防护措施所用 人工挖孔灌注桩成孔， 材料、设备另行计算。若桩径小于1200mm（包括 材料、设备另行计算。若桩径小于 （ 1200mm）时人工、机械各增加 ）时人工、机械各增加20%。 。 18. 在桩间补桩或强夯后的地基打桩时，项目人工、机械乘以 在桩间补桩或强夯后的地基打桩时，项目人工、 系数1.15。 系数 。
桩基础工程预算编制 10. 本章以打预制垂直桩为准，如打斜桩，斜度在 ：6 以内 本章以打预制垂直桩为准，如打斜桩，斜度在1： 项目人工、机械乘以系数1.2，如斜度大于1： 者，项目人工、机械乘以系数 ，如斜度大于 ：6 者， 项目人工、机械乘以系数1.3。 项目人工、机械乘以系数 。 11. 本章以平地 （ 坡度小于 ° ） 打桩为准 ， 如在堤坡上 本章以平地（ 坡度小于15° 打桩为准， 坡度大于15° 打桩时， 项目人工、 （ 坡度大于 ° ） 打桩时 ， 项目人工 、 机械乘以系数 1.15。如在基坑内（基坑深度大于 ｍ）打桩，或在地 。如在基坑内（基坑深度大于1.5ｍ 打桩， 坪上打坑槽内桩时（ 坑槽深度大于1ｍ 项目人工， 坪上打坑槽内桩时 （ 坑槽深度大于 ｍ ） ， 项目人工 ， 机械乘以系数1.11。如铺设坡道其费用另行计算。 机械乘以系数 。如铺设坡道其费用另行计算。
建筑工程概预算8桩基础工程定额工程量计量
05
桩基础工程概预算案例分析
案例一：某住宅楼桩基工程概预算
总结词
合理控制成本
详细描述
该住宅楼桩基工程概预算通过对不同施工方案的比选，优化了施工组织设计， 合理控制了工程成本。同时，根据工程实际情况，对材料、人工等费用进行了 合理的分摊和计取，确保了概预算的准确性和合理性。
案例二：某商业中心桩基工程概预算
总结词
精确计量工程量
详细描述
该商业中心桩基工程概预算中，对工程量进行了精确计量，避免了漏项和重复计算。同时，根据施工 图纸和相关规范要求，对各项费用进行了详细分析和合理计取，确保了概预算的准确性和完整性。
案例三：某桥梁桩基工程概预算
总结词
全面考虑风险因素
VS
详细描述
该桥梁桩基工程概预算中，充分考虑了施 工过程中可能出现的风险因素，如地质条 件变化、施工环境影响等。通过对风险因 素的合理评估和应对措施的制定，有效控 制了工程成本和风险，确保了概预算的可 靠性和可行性。
桩基础工程定额编制方法
现场测定
通过对施工现场的实地勘察和测量，了解施工条件、地质情况、材料 使用等情况，为定额编制提供基础数据。
经验数据
根据历史工程项目的实际数据和经验，对不同施工方法的消耗量进行 统计分析，形成定额指标。
行业标准
参照行业协会或政府有关部门发布的标准和规范，结合实际情况进行 调整和完善。
桩基础工程量计量方法
建筑工程概预算中常用的 桩基础工程量计量方法包 括图纸法、列表法和计算 法等。
列表法是根据工程量清单 进行计量，适用于有清单 的情况。
ABCD
图纸法是根据施工图纸进 行计量，适用于有详细图 纸的情况。
计算法是根据相关规范和 标准进行计算，适用于无 图纸或清单的情况。
工程概预算课件 3.2 桩与地基基础工程定额工程量计量
3.2.3.10 定额以平地（坡度小于15度）打桩为准，如在堤坡 上（坡度大于15度）打桩时，按相应定额项目人工、机 械乘以系数1.15。如在基坑内（基坑深度大于1.5m）打桩 或在地坪上打坑槽内（坑槽深度大于lm）桩时，按相应 定额项目人工、机械乘以系数1.11。
3.2.3.11 定额各种灌注的材料用量中，均已包括下表规定的 充盈系数和材料损耗。充盈系数与定额规定不同时可以 调整。
3.2.3.13 金属周转材料中包括桩帽、送桩器、桩帽盖、活辨 桩尖、钢管、料斗等属于周转性使用的材料。 3.2.3.14 本定额未包括送桩后孔洞填孔和隆起土壤的处理费 用，如发生另行计算。（《全国统一建筑工程预算工程量计算规则》
GJDG2—101—95无此条）
3.2.3.15 本定额未包括施工场地和桩机行驶路面的平整夯实、 发生时另行计算。（《全国统一建筑工程预算工程量计算规则》
101—95无此条）
3.2.3.18 预制钢筋混凝土桩端钢帽的制作按设计图示另行计 算，套用预埋铁件有关定额子目。（《全国统一建筑工程预算工
程量计算规则》GJDG2—101—95无此条）
3.2.3.19 本定额均按现浇混凝土考虑．若使用商品混凝土， 按第四章混凝土及钢筋混凝土工程有关规定，套用相应 定额子目。（《全国统一建筑工程预算工程量计算规则》GJDG2—101—
（3）扩大桩的体积按单桩体积乘以次数计算。复打 桩体积按灌注桩设计桩长增加空段长度（自设
计室外地面至设计桩顶距离）乘以钢管管箍外
径截面面积计算，套相应的复打定额子目。 （4）打孔灌注混凝土桩的钢筋笼按第四章混凝土及 钢筋混凝土工程有关规定，套相应的定额子目。
3.2.2.6 钻孔灌注桩 （1）按设计桩长（包括桩尖，不扣除桩尖虚体积） 增加 0.25 m乘以设计断面面积计算。 （2）泥浆运输工程量按钻孔体积以立方米计算。 （3）钢筋笼制安、接头吊焊按按第四章混凝土及钢 筋混凝土工程有关规定，套相应的定额子目。
3.2.3.11 定额各种灌注的材料用量中，均已包括下表规定的 充盈系数和材料损耗。充盈系数与定额规定不同时可以 调整。
3.2.3.13 金属周转材料中包括桩帽、送桩器、桩帽盖、活辨 桩尖、钢管、料斗等属于周转性使用的材料。 3.2.3.14 本定额未包括送桩后孔洞填孔和隆起土壤的处理费 用，如发生另行计算。（《全国统一建筑工程预算工程量计算规则》
GJDG2—101—95无此条）
3.2.3.15 本定额未包括施工场地和桩机行驶路面的平整夯实、 发生时另行计算。（《全国统一建筑工程预算工程量计算规则》
101—95无此条）
3.2.3.18 预制钢筋混凝土桩端钢帽的制作按设计图示另行计 算，套用预埋铁件有关定额子目。（《全国统一建筑工程预算工
程量计算规则》GJDG2—101—95无此条）
3.2.3.19 本定额均按现浇混凝土考虑．若使用商品混凝土， 按第四章混凝土及钢筋混凝土工程有关规定，套用相应 定额子目。（《全国统一建筑工程预算工程量计算规则》GJDG2—101—
（3）扩大桩的体积按单桩体积乘以次数计算。复打 桩体积按灌注桩设计桩长增加空段长度（自设
计室外地面至设计桩顶距离）乘以钢管管箍外
径截面面积计算，套相应的复打定额子目。 （4）打孔灌注混凝土桩的钢筋笼按第四章混凝土及 钢筋混凝土工程有关规定，套相应的定额子目。
3.2.2.6 钻孔灌注桩 （1）按设计桩长（包括桩尖，不扣除桩尖虚体积） 增加 0.25 m乘以设计断面面积计算。 （2）泥浆运输工程量按钻孔体积以立方米计算。 （3）钢筋笼制安、接头吊焊按按第四章混凝土及钢 筋混凝土工程有关规定，套相应的定额子目。
第二章桩基础工程定额说明
第⼆章桩基础⼯程定额说明第⼆章桩基础⼯程定额说明⼀、本章定额适⽤于陆地上桩基础⼯程。
⼆、本章定额中的桩长是指实际桩底（桩尖）⾄⾃然地垃的全长；锤重是指设计锤重友真⾼桩⼒产指设计压桩⼒。
三、本章定额中⼰综合以下内容，除另朋规定外，实际不同不调整：1、综合了各种⼟类、桩机的型号和规格、各种桩的压实系数和充盈系数；2、预制桩砍、切割桩头定额包括了砍、切割桩头的临时超长的桩头⽀护费；3、锚杆静压桩压桩定额⼰包括校正反⼒架垫铁的摊销量，封桩定额⼰综合砍、凿桩头费⽤；4、钢筋混凝⼟预制⽅桩、管桩的场内运输⼰综合在相应的定额内；5、⼈⼯挖孔灌注混凝⼟桩定额⼰综合扩⼟⽅与护壁混凝⼟量；6、泥浆护壁钻孔灌注混凝⼟桩定额⼰包括场内泥浆清理及砌筑泥浆池；7、深层⽔泥⼟搅拌桩定额⼰综合正常施⼯⼯艺需重复喷粉、喷浆、搅拌等；8、⾼压旋喷桩定额⼰综合接头处的复喷⼯料；9、⾦属周转材料中包括桩帽、送桩器、桩帽盖、活辨桩尖、钢管、料⽃周转性材料。
四、本章定额中未考虑以下内容，有发⽣时另⾏计算：1、桩基施⼯遇有旧基础、孤⽯等需处理的；2、施⼯场地桩机⽆法直接⾏⾛⽽需加固的；3、锚杆静压桩定额未包括反⼒架⽤的螺栓螺帽，按铁件另计；4、桩空孔部分，如需填充的，其填充费套⽤独⽴基础垫层定额；5、⼈⼯挖孔灌注混凝⼟桩，如孔内发⽣地下⽔渗透积⽔⽽需抽⽔处理的；6、⼈⼯挖孔灌注混凝⼟桩，如遇流砂、淤泥的，按实际发⽣的流砂、淤泥量定额每⽴⽅⽶增加0.6 ⼯⽇，增加的材料及措施费⽤按实计算。
7、⼈⼯挖孔灌注混凝⼟桩，如遇桩岩⽯层，不分施⼯⽅法，另计岩层成孔增加费。
五、设计的电焊接桩接头钢材⽤量与定额的⽤量不同时，按设计调整。
六、钢板桩定额公适⽤于打临时性钢板桩，定额包括了钢板桩的打拔损耗，未包括钢板桩的使⽤费。
钢板桩使⽤费=钢板桩⼀次使⽤量（t）* 使⽤天数（d）*钢板桩使⽤费标准（元/t.d）计算。
七、钢板桩打⼊有侵蚀性地下⽔的⼟超过⼀提或基底为基岩的，其拔桩定额另⾏补⼋、砍桩头定额是按村头0.5m 以内考虑的，设计砍桩头长度超过0.5m 的另⾏补充。
桩基础工程量计算
31.28672854 892.8353215
桩身上部体积（立方米） 18.31705597 扩头圆台体积（立方米） 0 圆缺体积（立方米） 0 扩头0.2米高体积（立方米） 0.157079633
注：菊红色数据不用填，仅填写黄色部分数据。
下表：为上表同规格群桩工程总量： 1 15.5 群桩桩身上部之差总体积（立方米） 20.57350489 群桩护壁之差总体积（立方米） 12.56931586 群桩桩身砼总量（立方米） 39.04764049 群桩护壁砼总量（立方米） 25.3819088
群桩根数（根） 群桩桩身上部之差总长度（米） 群桩桩身主钢筋总量（kg） 群桩桩身箍筋总量（kg） 群桩桩身加强筋总量（kg） 群桩护壁主钢筋总量（kg） 群桩护壁箍筋总量（kg）
985.2871922 188.9938158 72.38187286 190.0256831 271.0025788
径(米） D=扩大头直径(米） hc=扩头圆台高(米） hb=圆缺高(米） H1=地面标高（米） H2=桩顶标高（米） H3=挖孔深度（米） H4=桩底标高（米） H=桩总高(米） h=护壁高(米） 30 1.3 1 0 0 221 220 16 205 14 15.8 单桩砼工程量： C2=护壁砼强度 20 分项 d1=桩主钢筋直径(毫米） 18 单桩身砼量（立方米） d2=桩主钢筋根数 16 单护壁砼量（立方米） d3=桩身箍筋直径(毫米） 10 单桩身主钢筋量（kg） d4=桩身加强筋直径(毫米） 16 单桩身箍筋量（kg） d5=护壁主筋直径(毫米） 6 单桩身加强筋量（kg） d6=护壁箍筋直径(毫米） 6 单护壁主钢筋量（kg） 桩身箍筋一圈长(毫米） 3895.57489 单护壁箍筋量（kg） 护壁箍筋一圈长(毫米） 4995.132319 桩身加强筋一圈长(毫米） 4055.57489 桩身上部高（米） 13.8 单砼总量（立方米） 单钢筋总量（kg） 工程量 18.4741356 12.81259294 467.5939217 95.40262907 34.35071932 158.6880276 136.8000238
3.2.2桩基础工程定额工程量计量
桩基础工程定额工程量计量
桩基础
掌握桩基础要计算哪些工程量？ 桩有哪几种？ 砼灌注桩、水泥粉煤灰桩、灰土桩、 钢桩、木桩、预制砼管桩静力压桩 等。 砼灌注桩 做砼桩之前先干什么？ 先挖孔
挖孔要计算什么量？ 土石方体积
如果遇到土质特别松软时怎么办？ 先做护壁
护壁是怎么做的？
护壁要计算哪些工程量？ 模板面积、砼体积
1.20
2.00
打孔沉管灌注砂石桩
1.20
2.00
钻孔灌注砼桩（土孔）
1.20
1.50
钻孔灌注砼桩（岩石孔）
1.10
1.50
打孔沉管夯扩灌注砼桩
1.15
2.00
桩基础工程定额工程量计量
8、人工挖孔灌注砼桩中挖井坑土、挖井坑岩石、砖砌井壁、 砼井壁、井壁内灌注砼均按图示尺寸以立方米计算。 9、长螺旋或旋挖法钻孔灌注桩的单桩体积，按设计桩长（含 桩尖）另加500mm（设计有规定，按设计要求）再乘以螺旋 外径或设计截面积以立方米计算。 10、基坑锚喷护壁成孔及孔内注浆按设计图纸以延长米计算， 两者工程量应相等。护壁喷射砼按设计图纸以平方米计算。 11、土钉支护钉土锚杆按设计图纸以延长米计算，挂钢筋网 按设计图纸以平方米计算。
1 园台体： V＝ H (r12 r1 r2 r22 ) 3
1 球面体体积： V＝ h 2 (3r h) 3
A
桩基础工程 定额
工程量计量
桩基础工程定额工程量计量
桩基础
土方体积、土方运输、桩壁、桩的钢筋 笼、桩砼体积（长度或根数）
放钢筋笼
不计算
浇灌砼直到桩顶
对于桩我们要计算哪些工程量 砼体积、长度或者根数
桩还要计算模板吗？
桩基础
掌握桩基础要计算哪些工程量？ 桩有哪几种？ 砼灌注桩、水泥粉煤灰桩、灰土桩、 钢桩、木桩、预制砼管桩静力压桩 等。 砼灌注桩 做砼桩之前先干什么？ 先挖孔
挖孔要计算什么量？ 土石方体积
如果遇到土质特别松软时怎么办？ 先做护壁
护壁是怎么做的？
护壁要计算哪些工程量？ 模板面积、砼体积
1.20
2.00
打孔沉管灌注砂石桩
1.20
2.00
钻孔灌注砼桩（土孔）
1.20
1.50
钻孔灌注砼桩（岩石孔）
1.10
1.50
打孔沉管夯扩灌注砼桩
1.15
2.00
桩基础工程定额工程量计量
8、人工挖孔灌注砼桩中挖井坑土、挖井坑岩石、砖砌井壁、 砼井壁、井壁内灌注砼均按图示尺寸以立方米计算。 9、长螺旋或旋挖法钻孔灌注桩的单桩体积，按设计桩长（含 桩尖）另加500mm（设计有规定，按设计要求）再乘以螺旋 外径或设计截面积以立方米计算。 10、基坑锚喷护壁成孔及孔内注浆按设计图纸以延长米计算， 两者工程量应相等。护壁喷射砼按设计图纸以平方米计算。 11、土钉支护钉土锚杆按设计图纸以延长米计算，挂钢筋网 按设计图纸以平方米计算。
1 园台体： V＝ H (r12 r1 r2 r22 ) 3
1 球面体体积： V＝ h 2 (3r h) 3
A
桩基础工程 定额
工程量计量
桩基础工程定额工程量计量
桩基础
土方体积、土方运输、桩壁、桩的钢筋 笼、桩砼体积（长度或根数）
放钢筋笼
不计算
浇灌砼直到桩顶
对于桩我们要计算哪些工程量 砼体积、长度或者根数
桩还要计算模板吗？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩基础工程 定额
A
工程量计量
计算实例 • [例2-1] 某单位工程，设计预制钢筋混凝土桩断面如图 所示，共120根，计算桩工程量（不计算钢筋笼）。
解：桩长为7.8m，桩断面积为0.3×0.3=0.09m2 V＝7.8 × 0.09 × 120＝84.24m3
• [例2-2] 某工程设计钻孔灌注混凝土桩，需用Ø426桩管 打入，桩设计长度20.0m，计算单根桩工程量。
• 解：
• V=3.14 × 0.4262 × (20+0.25)/4=2.88m3
桩基础工程定额工程量计量
七、人工挖孔桩（混凝土护壁）按设计桩（桩芯加混凝土护壁）的横断 面面积乘挖孔深度以立方米计算（设计桩为圆柱体或分段圆台体）。如设
计混凝土强度等级及种类与定额所示不同时可以换算。
八、红砖护壁内浇混凝土桩芯按设计混凝土桩芯的横断面面积乘以设计 深度以立方米计算。 十、人工挖孔桩的入岩费，按设计入岩部分的体积计算。
桩基础工程定额工程量计量
工程量计算规则
一、打预制钢筋混凝土桩 1.打预制钢筋混凝土桩的体积，按设计桩长（包括桩尖不扣除桩尖虚体 积）乘以桩截面面积计算。管桩的空心体积应扣除。如管桩的空心部分按 设计要求灌注混凝土或其他填充材料时，应另行计算。 2.液压静力压桩的体积按设计桩长（不扣除桩尖虚体积）乘以桩截面面 积计算。 3.预制桩和灌注桩（或钻孔桩）凿桩头体积按A1土石方工程有关规定及 其定额子目执行。 二、接桩：电焊接桩按设计接头以个计算；硫磺胶泥接桩按桩断面以平 方米计算。 三、送桩：按桩截面面积乘以送桩长度（即自桩顶面至自然地坪面另加 0.5m）计算。
3、扩大桩的体积按单桩体积乘以次数计算。
4、打孔灌注混凝土桩的钢筋笼按设计规定以吨计算。
桩基础工程定额工程量计量
六、钻孔灌注桩 1. 按设计桩长（包括桩尖，不扣除桩尖虚体积）增加 0.25 m乘以 设计断面面积计算。 2.泥浆运输工程量按钻孔体积以立方米计算。
3.钢筋笼制安、接头吊焊按A4钢筋混凝土工程子目执行。
建钢板桩有平板形、波浪形，如图所示。
（a）
钢板桩形式 (a) 平板式钢板桩 (b) U形板桩(“拉森”板桩)
图1.30
钢板桩
（a）
（b）
（c）
（d）
板式支护结构 （a）内撑式 （b）斜撑式 （c）锚拉式 （d）锚杆式 1－挡墙 2－围檩（连梁） 3－支撑 4－斜撑 5－拉锚 6－锚杆 7－先施工的基础 8－支承柱
桩基础工程定额工程量计量
四、打拔钢板桩接钢板桩重量以吨计算。 五、打孔灌注桩：
1、砂桩、碎石桩的体积，按设计规定的桩长（包括桩尖不扣除桩尖虚
体积）乘以钢管管箍外径截面面积计算。 2、打孔前先埋入预制混凝土桩尖，再灌注混凝土者，桩尖按钢筋混凝 土章节规定计算体积，灌注桩按设计长度（自桩尖顶面至桩设计顶面高度） 增加0.25m，乘以钢管管箍外径截面面积计算。
