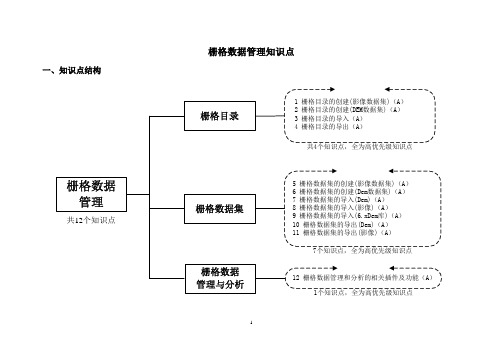

4.数据分析篇——栅格数据管理
图导出Dem数据对话框
2．在导出Dem数据对话框中，根据需要选择导出的Dem数据的格式，BIL，ArcInfo，Grd。
图导出BIL数据
图导出ArcInfo数据
图导出Grd数据
3．选择要导出的数据集以及导出之后文件的目录，对导出的参数进行设置，点击转换即可。
1.在MapGISCatalog树中，右击栅格数据集，选择导出下的导出影像。
图栅格目录创建向导二
3．点击“选择目录”按钮来添加目录下的所有图像数据，或者点击“选择数据集”按钮来添加栅格数据集中的数据。点击“下一步”按钮，进入栅格目录创建向导三，完成确认过程，如下图。
图栅格目录创建向导三
4．点击“下一步”按钮完成栅格目录的最终生成。无论创建成功或失败，系统都将给出提示。
1.在MapGISCatalog树中，右击栅格目录文件。图导 Nhomakorabea栅格目录
2.指向“导入”并单击，弹出导入MapGIS6.x影像库对话框，如下图。
图导入MapGIS6.x影像库
3． 点击，选择MapGIS6x影像库（后缀名为.msd）所在的目录，点击确定，转换成功与否都会给出相应的提示。
1.在MapGISCatalog树中，右击栅格目录文件。
图导出栅格目录
2.指向“导出”并单击，弹出导出为MapGIS6.x影像库对话框，如下图。
2．输入数据格式的选择。
图BIL数据
图ArcInfo明码数据图Grd数据
3．选择源目录，对导入的参数进行设置，点击转换，无论成功与否都会有相应的提示。
1.在MapGISCatalog树中，右击栅格数据集，选择导入项下的导入影像。
图导入栅格数据集的影像数据
2．弹出如下图的数据上传对话框，选择输入文件类型，添加文件或添加目录，选中转换文件列表的某一个文件，进行删除或输入设置；可以一次转换不同类型的文件，点击转换，不论成败，都会有相应的提示，可以对转换的日志进行查看。
第四章栅格数据模型
格网方向
格网分辨率
行
西南角格网坐标 （XWS，YWS）
列
单个格网代表点，一系列相邻格网单元代表线，邻 接格网的集合代表面。
格网中的每个格网单元有一个值，整型或浮点型。 整型格网单元值通常代表类别数据。浮点型格网单 元值常表示连续数据。
格网中的每一单元值代表了由此行此列决定的该位 置上的空间现象的特征。栅格数据模型不把空间数 据与属性数据明确分开。
如以像元边线计算则为7，以像元为单位则为4。
三角形的面积为6个平方单位，而右图中则为7个平 方单位，这种误差随像元的增大而增加。
c
ac距离: 7/4 (5)
面积: 7
(6)
c
5 3
a
4
b
a
b
栅格数据的比例尺就是栅格的大小与地表相应单元 的大小之比，当像元所表示的面积较大时，对长度、 面积等的量测有较大影响。
一个多边形所包含的正方形越大，多边形的边界越 简单，块状编码的效率就越好。游程编码和块状编 码均对大而简单的多边形更为有效，而对那些碎部 较多的复杂多边形效果并不好。块状编码在合并、 插入、检查延伸性、计算面积等操作时有明显的优 越性。然而对某些运算不适应，必须在转换成简单 数据形式才能顺利进行。
C
A
B
重 要 性
面 积 占 优
栅格数据单元值确定 为了逼近原始数据
精度，除了采用这几种 取值方法外，还可以采 用缩小单个栅格单元的 面积，增加栅格单元总 数的方法。
A
连续分布地理要素
C
具有特殊意义 的较小地物
A
分类较细、 地物斑块较小
AB
数据压缩：从取得的数据集合S中抽取一个子集A，这 个子集作为新的信息源，在规定的精度范围内最好地 逼近原集合，取得尽可能大的压缩比。
Bootstrap栅格系统

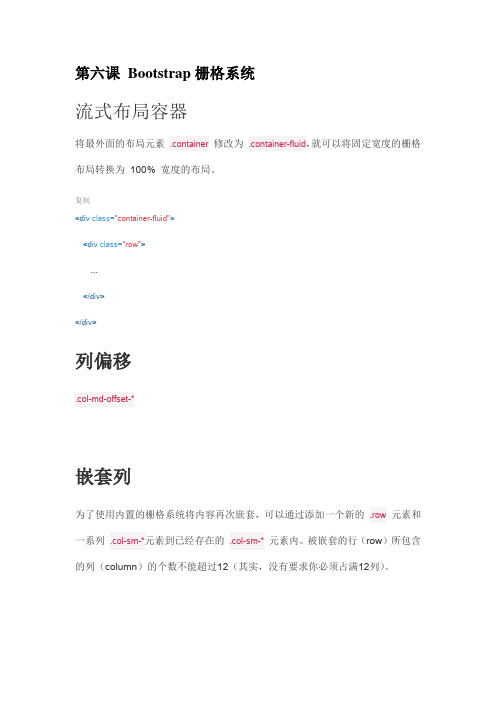

第六课Bootstrap栅格系统流式布局容器将最外面的布局元素.container修改为.container-fluid，就可以将固定宽度的栅格布局转换为100% 宽度的布局。
复制<div class="container-fluid"><div class="row">...</div></div>列偏移.col-md-offset-*嵌套列为了使用内置的栅格系统将内容再次嵌套，可以通过添加一个新的.row元素和一系列.col-sm-*元素到已经存在的.col-sm-*元素内。
被嵌套的行（row）所包含的列（column）的个数不能超过12（其实，没有要求你必须占满12列）。
列排序通过使用.col-md-push-*和.col-md-pull-*类就可以很容易的改变列（column）的顺序排版标题在标题内还可以包含<small>标签或赋予.small类的元素，可以用来标记副标题。
页面主体Bootstrap 将全局font-size设置为14px，line-height设置为1.428。
这些属性直接赋予<body>元素和所有段落元素。
另外，<p>（段落）元素还被设置了等于1/2 行高（即10px）的底部外边距（margin）。
中心内容通过添加.lead类可以让段落突出显示。
手机访问本地文件安装IIS信息管理服务器-》设置访问路径http://localhost/利用信息管理服务器访问远程访问1、查看了本地机器的ip2、打开手机的浏览器，在地址栏中输入查到的ip3、连接上如输入网址后无法链接，服务器停止响应，解决方法是：控制面板-》windows防火墙-》关闭手机局域网内远程访问必须具备以下条件：1、必须装有信息管理服务器，并且确保正常运行指向文件目录2、移动设备须跟pc机处于同一网络内*移动设备访问时，字体不正常显示可查看头部是否加了meta<meta name="viewport" content="width=device-width, initial-scale=1"> 手机测试插件window Resizer内联文本元素You can use the mark tag to <mark>highlight</mark> text.被删除的文本对于被删除的文本使用<del>标签。
第四章_栅格数据的空间分析方法
逻辑或（|）：比较两个或两个以上栅格数据层，对应
的栅格值中只要有一个或一个以上为非0值，则输出结 果为真(赋值为1)，否则输出结果为假(赋值为0)。
逻辑异或（!）：比较两个或两个以上栅格数据层，
19
点要素用栅格的最小基元——单元来表示。
单元是有面积大小的，单元越小则面积越小，越 接近所代表的点要素。 带面积的点的精度为加减半个单元大小。这是用 基于单元的系统来工作必须付出的代价。
点特征的栅格数据表示
20
线数据
线数据是在某种精度下所有那些仅以多段线形式 出现的要素，如道路、河流或电力线。 线是没有面积 的。 在栅格数据中，线可用一串连接的单元表示。 类似点数据，其表示精度将随着数据的尺度和栅 格数据集的精度的改变而改变。
所有栅格数据集都位于某个坐标空间内。
坐标空间可以是真实世界坐标系统或图像空间。
15
由于几乎所有的栅格数据集都表示真实世界的某 个场所，因此最好在栅格数据集中应用最能代表真实 世界的真实坐标系统。 将一个栅格数据集的非真实世界坐标系统(图像空 间)转变为真实世界坐标系统的过程称为地理配准。
16
对于栅格数据集，单元的方位由坐标系统的x和y轴决 定。单元边界平行于x轴和y轴，所有单元在地图坐标 上都是正方形。 在地图坐标中单元以 (x, y)位臵的方式来访 问，而不用行列位臵 来访问。 属于真实世界坐标空 间的栅格数据集的x， y笛卡尔坐标系统依照 地图投影来定义。
9
被赋予空值的单元有两种处理方式：
如果在一个操作符或局域函数、邻域函数中的邻域
或分区函数的分类区中的输入栅格的任何位臵上存在 空值，则为输出单元位臵分配空值。
忽略空值单元并用所有有效值完成计算。
第四章空间数据结构
基本概念
• 弧段：构成多边形的线称为弧段，每个弧段可以有许 多中间点。
• 节点：两条以上弧段相交的点称为节点 • 岛：由一条弧段组成的多边形称为岛或洞。 • 简单多边形：多边形图中不含岛的多边形称为简单多
边形。 • 复合多边形：含岛的多边形称为复合多边形，包括为
边界和内边界，岛可以看做复合多边形的内边界。
C1,C5,C4
P3
C6,C7,C8
P4
C5,C7,C10,C2
….
节点 N1 N2 N3 N4 ….
C4
N4 N1
C1 P2 C6
C8
P1 C3
P3 N2 C5 N5
C2
C7
N7
C9 P5 P4
N3
N6
C10
点拓扑
坐标
X1,y1
X2,y2
X3,y3
X4,y4
线
C1,C4,C3 C1,C5,C2 C2,C3,C10 C4,C6,C8
线与多边形之间的树状索引
点与多边形之间的树状索引
树状索引编码消除了相邻多边形边界的数据冗 余和不一致的问题，在简化过于复杂的边界线或合并 相邻多边形时可不必改造索引表，邻域信息和岛状信 息可以通过对多边形文件的线索引处理得到，但是比 较繁琐，因而给相邻函数运算，消除无用边，处理岛 状信息以及检查拓扑关系带来一定的困难，而且两个 编码表都需要以人工方式建立，工作量大且容易出错 。
矢量数据结构
矢量数据结构是对矢量数据模型进行数据的 组织，通过记录坐标的方式尽可能精确地表示点、 线、多边形等地理实体，坐标空间设为连续，允 许任意位置、长度和面积的精确定义。
其精度仅受数字化设备的精度和数值记录字 长的限制。
矢量数据
07栅格数据结构
3）四进制的Morton码
方法1（自上而下分割）其始行列号从0 计 03 由叶结点找Morton码。
A、分割一次，增加一位数字，大分割 在前，小分割在后。所以，码的位数 码的位数 表示分割的次数。 表示分割的次数 B、每一个位均是不大于3的四进制数， 表达位置。 由Morton码找出四叉树叶结点的具体 位置。
12
c 几何偏差 5 3 ac距离 7/4 (5) 距离: 距离 面积: (6) 面积 7
c
4 a b b a 如ac距离以像元边线计算则为7，以像元个数为单位则为4。 三角形的面积为6个平方单位，而右图中则为7个平方单位，这种 6 7 误差随像元的增大而增加。
属性偏差
13
4. 栅格数据的编码方法
6
y
0 0 0 0 9 0 0 0 0 9 0 0 0 0 0 9 0 7 0 0 0 9 0 7
0 0 0 0 7 0 7 0
0 6 9 0 7 7 7 7 0 9 0 0 7 7 7 0 0 9 0 0 7 7 7 0 9 0 0 0 0 0 0 0
x
点、线、面数据的矢量与栅格表示 面数据的矢量与栅格表示 矢量与栅格
栅格数据文件 波段1 像元1…n 行1 波段 像元 波段2 像元1…n 波段 像元 … … 波段k 像元1…n 波段k 像元1…n 行2 … 行m
17
.bip （band interleaved by pixel）基于像元方式
栅格数据文件 像元1， 像元 ，1 波段1 波段
… 波段k 波段 像元1， 像元 ，2
4.2.2完全栅格数据结构
直接栅格编码
4.2.3压缩栅格数据结构
游程长度编码 链式数据编码 四叉树编码 分块压缩编码
北师大地理信息系统原理与应用课件第4章 GIS栅格数据模型
Real world
点
列
线
行
Value
=0
RASTER
=1
=2
=3
Grid
面
REC
地理信息系统
1、栅格像元大小的确定：
像元的大小决定了栅格数据模型的分辨率Resolution 。 栅格数据中栅格像元尺寸越小，分辨率越高。
像元太大，忽略较小图斑，造成信息丢失，无法表示精确位置。 像元越小，分辨率愈高，数据量愈大（按分辨率的平方指数增加），
REC
地理信息系统
2、 数字高程模型 Digital Elevation Models (DEMs) USGS的数字高程模型 非USGS的数字高程模型 全球数字高程模型
• 数字高程模型由等间隔海拔数据的排列组成。 • USGS（美国地质调查局）的DEM
7.5 分, 30 分, 1度, 15分
REC
地理信息系统
REC
地理信息系统
➢ 四叉树 Quad Tree——将格网分成象限层次
基本思想：
将一幅栅格数据层或图像等分为四部分，逐块 检查其格网属性值（或灰度）；如果某个子区的 所有格网值都具有相同的值，则这个子区就不再 继续分割，否则还要把这个子区再分割成四个子 区；这样依次地分割，直到每个子块都只含有相 同的属性值或灰度为止。
地理信息系统
第四章 GIS栅格数据模型
➢ 栅格数据模型要素 ➢ 栅格数据类型 ➢ 栅格数据结构 ➢ 栅格数据压缩 ➢ 数据转换与综合
REC
地理信息系统
第一节 栅格数据模型要素
矢量数据模型用点、线、面来表示空间要素，对有确定位置的离散要 素较为理想，对连续变化数据的表示不很理想。对连续变化的数据 （如海拔、降水量、土壤侵蚀等）较好的选择是栅格数据模型。 30年来，栅格数据模型没有变化，用规则的格网单元表示。
b端基础科普!4个章节帮你掌握栅格系统与设计尺寸
B端基础科普：4个章节帮你掌握栅格系统与设计尺寸1. 什么是B端设计？B端，是指商业端，是指面向企业用户的产品、服务或者解决方案。
又称为企业级应用，成熟产品。
相对而言，C端是指面向消费者端的产品、服务或者解决方案。
而在B端产品的设计过程中，栅格系统与设计尺寸是非常重要的基础知识。
本文将从四个章节帮助读者掌握B端设计的栅格系统与设计尺寸。
2. 了解栅格系统栅格系统是指将设计元素按照一定规则划分成多个相等的部分，以方便布局与设计。
在B端设计中，网页布局的栅格系统是非常重要的基础知识。
栅格系统的设计可以使得页面更加规范、美观，并且能够适配不同的屏幕尺寸，提升用户体验。
常见的栅格系统包括12栅格和24栅格，设计者可以根据实际需求选择相应的栅格系统进行设计。
3. 掌握设计尺寸在B端设计中，了解设计尺寸也是至关重要的。
设计尺寸是指设计元素在页面中所占的实际大小，包括字体大小、图标大小、图片尺寸等。
合理的设计尺寸能够让页面看起来更加统一，提升整体的美观度。
合适的设计尺寸也能够使得页面加载速度更快，提升用户体验。
在B端设计中，设计师需要充分了解设计尺寸的规范，以便能够更好地进行设计工作。
4. 实际案例分析在B端设计中，栅格系统与设计尺寸的重要性非常明显。
下面以一个实际案例进行分析。
假设某企业需要一个B端管理系统的后台页面设计，设计师首先需要明确页面的功能和结构，并根据需求选择合适的栅格系统进行布局设计。
在确定了栅格系统后，设计师需要根据设计规范设定合适的设计尺寸，包括文字大小、按钮大小、图标尺寸等。
通过合理地应用栅格系统和设计尺寸，设计师可以打造出一个美观、规范且实用的B端管理系统后台页面。
结语在B端设计中，栅格系统与设计尺寸是非常重要的基础知识。
通过了解栅格系统和设计尺寸的相关知识，并能够在实际设计中合理应用，可以帮助设计师打造出更具吸引力和实用性的产品。
希望本文提供的内容能够帮助读者更好地掌握B端设计的核心要点，提升设计能力。
简述栅格系统的使用方法。
简述栅格系统的使用方法介绍如下：
栅格系统是一种用于网页设计和布局的基础框架，它将页面划分为多个等宽的列，然后将内容放置在这些列中，以实现响应式布局和排版。
以下是栅格系统的使用方法。
1.选择适合自己的栅格系统：栅格系统的种类很多，常见的有Bootstrap、Foundation
等，选择适合自己的栅格系统。
2.定义栅格列数：栅格系统通常将页面划分为12个等宽的列，但也可以自定义列数，
例如24列、16列等。
3.定义栅格间距：栅格系统中，通常使用边距将栅格之间隔开，可以定义栅格间距，
例如20px、30px等。
4.定义栅格的宽度和偏移量：每个栅格都有自己的宽度，可以通过定义栅格宽度（例
如占据2个列、4个列等）来实现。
同时，可以通过定义偏移量来将栅格向左或向右移动。
5.嵌套栅格：栅格可以嵌套，即在一个栅格内再添加新的栅格，这样可以更加灵活地
控制布局。
在使用栅格系统时，通常需要使用HTML和CSS来定义栅格的样式和布局。
栅格系统的优点是可以快速实现响应式布局，适应不同屏幕尺寸的设备，同时也避免了手动计算元素的宽度和布局的复杂性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
栅格系统设计
什么是栅格系统？
• 栅格又称为网格，英文都是grid； • 栅格系统是一种框架，是一种可以被用来搭建“组合的系 统； • 栅格系统无处不在：web、城市布局、杂志、报纸和建筑 外观等； • 栅格系统可以用黄金分割的比率来设计。
网页栅格系统设计
• 以规则的网格阵列来指导和规范网页中的版面布局以及信 息分布； • 栅格系统的使用，不仅可以让网页的信息呈现更加美观易 读，更具可用性。而且，对于前端开发来说，网页将更加 的灵活与规范。
假设行距为36px,则可以设置段前距为9px，段后距为9px (验证 有：36 + 9 + 9 = 54 = 3 * 18)
栅格系统的优点
• 能大大提高网页的规范性。在栅格系统下，页面中所有组件的 尺寸都是有规律的。这对于大型网站的开发和维护来说，能节 约不少成本； • 基于栅格进行设计，可以让整个网站各个页面的布局保持一致。 这能增加页面的相似度，提升用户体验； • 对于设计师们来说，灵活地运用栅格系统，能做出很多优秀和 独特的设计。
左侧：590 右侧：360 590 = 14 × (30+10) + 30 360 = 9 × (30+10)
既满足黄金分割，又满足栅格设计
案例
行高
字体大小为12px最合适阅读的行高：12× 1.618=19.4 px 字体大小为14px最合适阅读的行高：14× 1.618=22.7 px
最常用的是：12/18 14/24
950的来历
Margin其实是一个空白边，从视觉上看并不属于总宽度。不少栅格设计里 习惯性地设定Gutter为10px, 这样Margin就是5px. 当W为960，分割成6列
将Margin集中放在一边
去掉Margin以后， W变成950
网页栅格系统的原理
yahoo的网站页面宽度为W=950px； 每个区块与区块的间隔为i=10px； A=40px
基础行距
• 在整个页面上设定一个合适的行距是垂直栅格的前提。 • 行距将应用于整个页面的所有文字，包括正文、标题、侧边栏 等。
字体大小
• 对于中文宋体来说，12px是能够清晰显示的最小字号。 • 一般设置字体大小的1.5倍即为行距。 字体大小为12px行距为18px是中文互联网 上最常用的字号和行距。
当前网站页面首页的一般为950/960
AOL
960
960的来历
• 1024×768分辨率下，苹果电脑的Firefox窗 体大小约为974×650.减掉左右两边7PX的边 框，网页的实际大小960.
• 1024的分辨率减掉滚动条18PX，两边各留 25PX，这样空白看起来好看些。留下宽度为 956PX。所以取960/950PX。
950的三种常见切法
12 x 80
16 x 60
24 x 40
950 = 12 * 80 - 10
950 = 16 * 60 - 10
950 = 24 * 40 - 10
24 x 40
24 x 40
16 x 60
垂直栅格
三个控制因素:
• 行距(line-height) • 字体大小(font-size) • 间距(margin,padding)
Web设计中的黄金分割
• 把一条线段分割为两部分，使其中一部分与全长之比等于 另一部分与这部分之比。 • 取前三位数字的近似值是0.618。
案例
• 以一个950宽度的网页为例，最合适的分割比例其实是：
左侧：950× 0.618 = 587 右侧：950 × 0.382 =363
案例
• 按பைடு நூலகம்栅格设计设计，最合适的比例是：
作业
• /tutorial/pingmians heji/20110106/33270.html • /tech/graph/201 1/8231.asp
• /Design/Pages/010 51531242011.html
段落间距
• 段落间加上段间距不但美观，而且容易在视觉上区别各段落。 • 为了让下一段的文字内容落在网格内，要将段落间距设置为基 础（行距）的倍数。
段前距为9px，段后距为9px，9px+9px=18px； 段前距为0，段后距为18px； 段前距和段后距都是18px
添加标题
• 行距和全部垂直间距之和为基础行距的倍数。
栅格系统的雏形
W=C*N-i W:950 C:40 N:24 i:10
从表格可以看出：yahoo 首页的布局完全是按照 栅格系统进行设计的， 每个区块的宽度对应的n 值分别为：4，1 1，9。
当n等于不同数值时W变化的数值表格
只要保证一个横向维度的各个 区块的n值相加等于2 4，则即可 保证页面的宽度一定是950px。
网页的尺寸
• 取决于显示器、浏览器、网站类型。 • 2010年1024×768分辨率的用户44.4%，1280、 1440、1920的用户达到34%。 • 高度不受限制，一般不超过3屏。
知名网站首页页面宽度
Yahoo! 淘宝 MySpace 新浪 网易 Live Search 搜狐 优酷
950 950 960 950 960 958 950 960
http://960.gs/
网页栅格系统的原理
W c g m Column的个数标记为N
W = c * N + g * (N - 1) + 2 * m
一般来说，Gutter的宽度是Margin的两倍
W = c*N + g*(N-1) + g =(c + g)*N
将c+g标记为C, 公式变为：W = C * N
