[手机维修基础]第三章：手机基本电子线路第三章：手机基本电子线路本章精要介绍了手机常用的一些基本概念和基本电子线路，掌握这些知识，是分析手机各功能电路和整机电路的基础，因此，本章是一名合格手机维修人员必备的基础知识。
第一节三极管放大和开关电路在手机中，较多地采用了三极管放大和开关电路，下面作一简要分析。
一、三极管放大电路1.放大电路的基本形式放大器是一种三端电路，其中必有一个端是输入和输出的共同“地”端，如果这个共“地”端接于发射极的，称为共射电路，接于集电极的，称为共集电路，接于基极的，称为共基电路。
三种放大电路的基本电路见图3-1、3-2、3-3所示。
这三种放大器主要性能见下表所示。
2.三极管放大电路的偏置电路(1)分压式偏置电路图3-4分压式偏置电路。
电源通过电阻R丑、R2分压，给三极管V1的发射极提供合适的正向偏置，又给基极提供一个合适的基极电流。
基极回路电阻既和电源配合，使电路有合适的基极电流，又保证在输入信号作用下，基极电流能作相应的变化。
若基极分压电阻R1=0，则基极电压恒定等于电源电压，基极电流就不会发生变化，电路就没有放大作用。
R丑与R2构成一个固定的分压电路，达到稳定放大器工作点的作用。
在电路中，Rl被称为上偏置电阻，R2被称为下偏置电阻。
电源通过集电极电阻R3给集电极加上反向偏压，使三极管工作在放大区(只有当三极管的集电极处于反向偏置，发射极处于正向偏置，三极管才能工作在放大区)，同时电源也给输出信号提供能量。
集电极电阻R3的作用是把放大了的集电极电流的变化转化为集电极电压的变化，然后输出(实际上就是把三极管的电流放大转化为电压放大，从而使三极管放大电路具有电压放大能力)。
若集电极电阻R3=0，则输出电压恒定等于电源电压，电路失去电压放大作用。
电容C1和C3分别为输入与输出隔直电容，又称耦合电容。
C1、C3使放大器与前后级电路互不影响，同时又起交流耦合作用，让交流信号顺利通过。

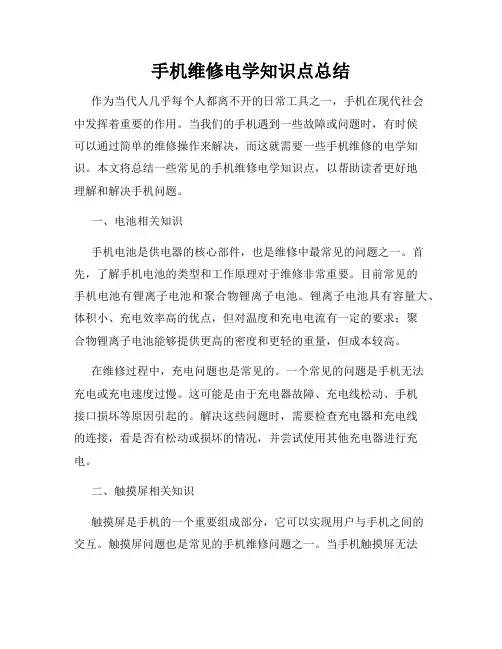

手机维修电学知识点总结
手机维修电学知识点总结作为当代人几乎每个人都离不开的日常工具之一，手机在现代社会中发挥着重要的作用。
当我们的手机遇到一些故障或问题时，有时候可以通过简单的维修操作来解决，而这就需要一些手机维修的电学知识。
本文将总结一些常见的手机维修电学知识点，以帮助读者更好地理解和解决手机问题。
一、电池相关知识手机电池是供电器的核心部件，也是维修中最常见的问题之一。
首先，了解手机电池的类型和工作原理对于维修非常重要。
目前常见的手机电池有锂离子电池和聚合物锂离子电池。
锂离子电池具有容量大、体积小、充电效率高的优点，但对温度和充电电流有一定的要求；聚合物锂离子电池能够提供更高的密度和更轻的重量，但成本较高。
在维修过程中，充电问题也是常见的。
一个常见的问题是手机无法充电或充电速度过慢。
这可能是由于充电器故障、充电线松动、手机接口损坏等原因引起的。
解决这些问题时，需要检查充电器和充电线的连接，看是否有松动或损坏的情况，并尝试使用其他充电器进行充电。
二、触摸屏相关知识触摸屏是手机的一个重要组成部分，它可以实现用户与手机之间的交互。
触摸屏问题也是常见的手机维修问题之一。
当手机触摸屏无法正常工作时，可能是触摸屏损坏、触摸屏线路接触不良、触摸屏控制芯片故障等原因引起的。
解决触摸屏问题可以尝试重新连接触摸屏线路，确保连接稳固。
如果问题仍然存在，可能需要更换触摸屏。
三、耳机接口相关知识耳机接口是手机的音频输出和输入接口，出现问题时会影响音频的正常传输。
常见的耳机接口问题是无法播放声音或声音质量差。
这可能是由于耳机接口脱落、接触不良或音频芯片故障等原因引起的。
解决耳机接口问题可以尝试重新插拔耳机，检查耳机接口是否有松动或污染。
如果问题仍然存在，可能需要更换耳机接口或音频芯片。
四、摄像头相关知识手机摄像头是现代手机中不可或缺的功能之一。
当摄像头无法使用或拍摄质量差时，可能是由于摄像头模组故障、软件设置错误或连接线路问题引起的。
解决摄像头问题可以尝试清洁摄像头镜头，检查连接线路是否接触良好。

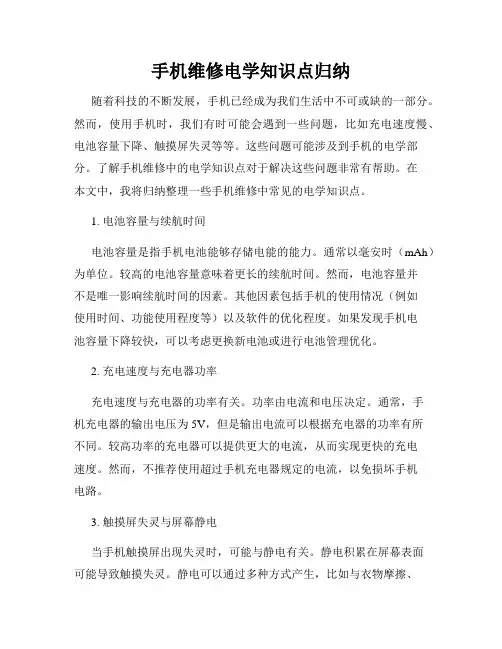

手机维修电学知识点归纳
手机维修电学知识点归纳随着科技的不断发展，手机已经成为我们生活中不可或缺的一部分。
然而，使用手机时，我们有时可能会遇到一些问题，比如充电速度慢、电池容量下降、触摸屏失灵等等。
这些问题可能涉及到手机的电学部分。
了解手机维修中的电学知识点对于解决这些问题非常有帮助。
在本文中，我将归纳整理一些手机维修中常见的电学知识点。
1. 电池容量与续航时间电池容量是指手机电池能够存储电能的能力。
通常以毫安时（mAh）为单位。
较高的电池容量意味着更长的续航时间。
然而，电池容量并不是唯一影响续航时间的因素。
其他因素包括手机的使用情况（例如使用时间、功能使用程度等）以及软件的优化程度。
如果发现手机电池容量下降较快，可以考虑更换新电池或进行电池管理优化。
2. 充电速度与充电器功率充电速度与充电器的功率有关。
功率由电流和电压决定。
通常，手机充电器的输出电压为5V，但是输出电流可以根据充电器的功率有所不同。
较高功率的充电器可以提供更大的电流，从而实现更快的充电速度。
然而，不推荐使用超过手机充电器规定的电流，以免损坏手机电路。
3. 触摸屏失灵与屏幕静电当手机触摸屏出现失灵时，可能与静电有关。
静电积累在屏幕表面可能导致触摸失灵。
静电可以通过多种方式产生，比如与衣物摩擦、环境湿度等。
为了解决这个问题，可以使用专门的清洁工具或软布擦拭屏幕，并保持清洁干燥的环境。
4. 手机内部电路手机内部电路是手机维修中一个非常重要的组成部分。
它由多个元件组成，包括处理器、内存、电源管理等。
当出现手机无法开机、频繁重启等问题时，可能与内部电路故障有关。
此时可以尝试进行软件重置或者将手机交给专业的维修人员进行检修。
5. 手机信号与天线手机信号质量直接影响到通话质量和数据传输速度。
手机信号与天线有关，手机内部的天线可以接收和发送信号。
信号强弱可能与地理位置、信号干扰等因素有关。
如果手机信号质量较差，可以尝试更换位置、调整手机方向或者使用增强信号的设备。
6. 电路板焊接问题手机电路板上的组件通常通过焊接连接在一起。

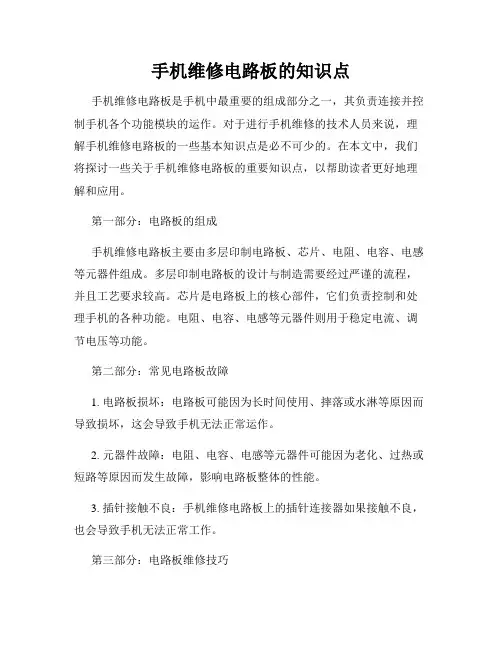

手机维修电路板的知识点
手机维修电路板的知识点手机维修电路板是手机中最重要的组成部分之一，其负责连接并控制手机各个功能模块的运作。
对于进行手机维修的技术人员来说，理解手机维修电路板的一些基本知识点是必不可少的。
在本文中，我们将探讨一些关于手机维修电路板的重要知识点，以帮助读者更好地理解和应用。
第一部分：电路板的组成手机维修电路板主要由多层印制电路板、芯片、电阻、电容、电感等元器件组成。
多层印制电路板的设计与制造需要经过严谨的流程，并且工艺要求较高。
芯片是电路板上的核心部件，它们负责控制和处理手机的各种功能。
电阻、电容、电感等元器件则用于稳定电流、调节电压等功能。
第二部分：常见电路板故障1. 电路板损坏：电路板可能因为长时间使用、摔落或水淋等原因而导致损坏，这会导致手机无法正常运作。
2. 元器件故障：电阻、电容、电感等元器件可能因为老化、过热或短路等原因而发生故障，影响电路板整体的性能。
3. 插针接触不良：手机维修电路板上的插针连接器如果接触不良，也会导致手机无法正常工作。
第三部分：电路板维修技巧1. 使用适当的工具：维修电路板需要使用一些专门的工具，如焊接台、万用表等，以确保操作的准确性和安全性。
2. 熟悉电路板结构：了解电路板的组成和结构可以帮助维修人员更好地判断故障原因，并采取相应的维修方法。
3. 精确检测故障点：在维修电路板时，需要使用万用表等仪器检测各个元器件的工作状态，找到故障所在，并予以修复。
4. 善用短路法：短路法是一种常用的排除故障方法，通过短路元器件，可以判断故障是否在于该部分，从而确定维修方向。
第四部分：学习资源推荐1. 书籍：《手机维修电路板原理与实战》、《电路板设计与制造实务》等书籍详细介绍了电路板的原理、故障排除和维修技巧。
2. 在线课程：咨询当地技术学院或维修培训机构，寻找与手机维修电路板相关的在线课程，这些课程往往能提供更系统和实践性的培训。
3. 社区论坛：加入手机维修相关的社区论坛，与其他维修人员交流经验，获取实际案例和解决方案，提升维修技能。
手机维修培训第三章：手机基本电子线路
手机维修培训第三章：手机基本电子线路本章精要介绍了手机常用的一些基本概念和基本电子线路，掌握这些知识，是分析手机各功能电路和整机电路的基础，因此，本章是一名合格手机维修人员必备的基础知识。
第一节三极管放大和开关电路在手机中，较多地采用了三极管放大和开关电路，下面作一简要分析。
一、三极管放大电路1.放大电路的基本形式放大器是一种三端电路，其中必有一个端是输入和输出的共同“地”端，如果这个共“地”端接于发射极的，称为共射电路，接于集电极的，称为共集电路，接于基极的，称为共基电路。
三种放大电路的基本电路见图3-1、3-2、3-3所示。
这三种放大器主要性能见下表所示。
2.三极管放大电路的偏置电路(1)分压式偏置电路图3-4分压式偏置电路。
电源通过电阻R丑、R2分压，给三极管V1的发射极提供合适的正向偏置，又给基极提供一个合适的基极电流。
基极回路电阻既和电源配合，使电路有合适的基极电流，又保证在输入信号作用下，基极电流能作相应的变化。
若基极分压电阻R1=0，则基极电压恒定等于电源电压，基极电流就不会发生变化，电路就没有放大作用。
R丑与R2构成一个固定的分压电路，达到稳定放大器工作点的作用。
在电路中，Rl被称为上偏置电阻，R2被称为下偏置电阻。
电源通过集电极电阻R3给集电极加上反向偏压，使三极管工作在放大区(只有当三极管的集电极处于反向偏置，发射极处于正向偏置，三极管才能工作在放大区)，同时电源也给输出信号提供能量。
集电极电阻R3的作用是把放大了的集电极电流的变化转化为集电极电压的变化，然后输出(实际上就是把三极管的电流放大转化为电压放大，从而使三极管放大电路具有电压放大能力)。
若集电极电阻R3=0，则输出电压恒定等于电源电压，电路失去电压放大作用。
电容C1和C3分别为输入与输出隔直电容，又称耦合电容。
C1、C3使放大器与前后级电路互不影响，同时又起交流耦合作用，让交流信号顺利通过。
为避免交流信号电压在发射极电阻R4上产生压降，造成放大电路电压放大倍数下降，常在R4的两端并联一个电容(C2)。
手机电路基础简介及维修培训
手机电路基础简介及维修培训手机电路基础简介及维修培训随着移动互联网的不断发展，手机已成为现代人不可或缺的通讯工具。
然而，手机在长时间使用后可能会出现各种故障，需要进行修理。
因此，掌握手机电路基础知识及维修技能变得至关重要。
本文将介绍手机电路基础知识，并提供有关维修培训的信息。
一、手机电路基础知识手机电路基础知识包括硬件和软件两个方面。
硬件部分包括手机的处理器、存储器、显示器、摄像头、麦克风、扬声器、电池、充电器等组成部分。
软件部分则包括手机操作系统、应用程序、驱动程序等。
学会这些部分的构成及其互相之间的联系对于手机维修非常有用。
1.处理器处理器是手机的核心部件，其主要功能是处理手机各个模块之间的数据流。
处理器的性能直接影响到手机的运行速度和运行稳定性。
2.存储器存储器可以分为Flash存储器和RAM存储器。
Flash存储器用于存储手机所需的操作系统和应用软件，而RAM存储器则是用于存储运行时需要的数据。
3.显示器显示器是手机的一个重要组成部分，其质量影响到手机的用户体验。
常见的显示器有TFT、IPS、AMOLED、LCD等。
不同类型的显示器具有不同的特点和优缺点。
4.摄像头摄像头是一个用于采集图像的设备。
随着手机摄像头的不断升级，如今的手机可以完全替代数码相机。
摄像头的性能包括像素数、自动对焦能力和光圈大小等。
5.麦克风、扬声器麦克风和扬声器是手机的输入和输出设备，也是手机通讯的重要组成部分。
麦克风用于接收用户的语音，而扬声器则用于播放声音和提示音。
6.电池、充电器电池和充电器组成了手机的电源部分。
电池的容量和充电器的功率直接影响手机的待机时间和充电速度。
7.操作系统、应用程序、驱动程序操作系统是手机的核心软件，在它的基础上开发出各种应用程序。
驱动程序是操作系统与硬件之间的桥梁，主要作用是管理和控制各个硬件的运作。
以上是手机电路基础知识的简单介绍，它们间的关系错综复杂，只有全面了解和熟练运用这些知识，才能成为一名优秀的手机维修工程师。
手机维修基础知识学习。
⼿机维修基础知识学习。
第⼀部分⼿机电路的基本结构⼿机电路由两部分组成⼀、基带电路（逻辑及⾳频电路）1、CPU——整机的控制中⼼和信号处理中⼼2、语⾳编解码器——对⾳频信号进⾏编码和解码，也称DSP3、A/D、D/A转换及⾳频放⼤电路4、存储器： EEPROM、 FLASH、SRAM5、其他外围电路：A、显⽰电路B、按键矩阵电路C、振动/振铃电路D、SIM卡电路E、背光灯电路F、发受话适配电路G、电源管理电路 H、时钟电路 I、外部连接电路⼆、射频电路1、接收放⼤及混频电路2、发射上变频电路3、双⼯电路4、频率合成电路5、滤波电路6、调制解调电路7、压控振荡电路第⼆部分⼿机常⽤电⼦元件介绍⼀、电阻（R）电阻的作⽤：主要起分压和限流作⽤电阻的分类：固定电阻、可调电阻、热敏电阻、压敏电阻、电阻排常⽤的SMD封装形式有： 0402、 0603 、 0805贴⽚电阻⼀般为⿊⾊，有少数电阻为蓝⾊。
⼆、电容（C）电容的作⽤： 1、耦合作⽤、2、去耦作⽤（也称滤波）如何区分是耦合作⽤还是去耦作⽤？起耦合作⽤时串接于电路中：（根据传输信号的频率选择电容容量的⼤⼩）起去耦作⽤时并接于电路中，同时⼀端接地：(⼀般滤波电容的容量较⼤）电容的特性：通⾼频阻低频常⽤电容的种类：1、陶瓷电容（容量较⼩、⽆极性）2、电解电容（容量较⼤、有极性）：铝电解电容、钽电解电容电容的主要技术参数：1、容量——⼀般有 pf nf µf ⼏种级别2、耐压值——电容的最⾼⼯作电压3、绝缘电阻——越⼤品质越好4、温度系数——容量随温度的变化量（越⼩越好）贴⽚电容的常见封装形式有：0402、 0603、 0805及体积更⼤的封装，⼀般为褐⾊或橙黄⾊三、电感（L）电感的特性：通低频阻⾼频电感的作⽤：电感在电路中的作⽤可谓多样化，常见的有升压、振荡、耦合传输信号、滤波等。
电感的分类：1、空⼼电感——线性较好、电感量较⼩。
2、磁⼼电感——线性较差、电感量较⼤。
手机维修基础培训(doc 13页)
手机维修基础培训（doc 13页）维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍，以及这些元器件、基本电路在手机电路中的应用分析。
1．片状元器件〈1〉电阻（是线性元件，符合欧姆定律）电阻的符号表示:电阻的换算：1MΩ=1000KΩ；1KΩ=1000Ω标称: 一般用三位数表示其电容值的大小，前两位数是有效数字，第三位数是10的指数，单位为pF 。
比如：104表示100000pF,即0.1μF 。
贴片封装：同电阻。
电解电容有极性，贴片电容表面有暗条的一端是正极。
在电路中电容并联：C 总=C1+C2 总电容增大特性：电容两端的电压不能突变；通交流，隔直流；通高频，阻低频；容抗随信号频率的升高而减小，随信号频率的降低而增大。
注意：极性电容应注意更换安装时的方向；除在大电流电路中易击穿短路，容抗（电阻值）变小或特殊电容外一般电容不易损坏。
〈3〉 电感（是惯性元件） 电感的符号表示：电感的换算：1H=1000ｍH ；1ｍH=1000μH 贴片封装：同电阻电感串联L 总=L1+L2，总电感增大；电感并联21L 1L 1L 1＋＝总,总电感减小。
特性：电感线圈中的电流不能突变；电感的主要物理特征是将电能转换为磁能并储存起来，电感是利用电磁感应的原理进行工作的；电感通低频，阻高频；通直流，阻交流；感抗随信号频率的升高而增大，随信号频率的降低而减小。
特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊；一般损坏可量两端阻值测得。
附：计算机主板上的一些电容电感的应用：〈4〉二极管二极管的符号表示：手机中常用的二极管特性：1.普通二极管普通二极管是利用二极管的单向导电性来工作的，有两个引脚，一般为黑色，在其一端有一白色的竖条，表示该端为负极。
2.稳压（肖特基）二极管稳压二极管简称稳压管，是利用二极管的反向击穿特性来工作的。
在手机电路中，它常常用于受话器(喇叭、扬声器)电路、振动器电路和铃声电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手机维修电路理论知识点
随着现代科技的不断发展，手机已演变成我们生活中必不可少的日
常工具。
然而，由于长时间使用或不慎操作，手机电路往往会出现故障，需要进行维修。
为了更好地理解和掌握手机维修过程中的电路理
论知识点，本文将围绕电路原理、常见故障与解决方案以及维修技巧
进行探讨。
一、电路原理
手机电路原理包括电路结构和电路组成两个方面。
电路结构涉及到
手机内部的主要电路板，其中包括主板、屏幕板和电源板等。
主板是
手机的核心部分，负责连接各个模块，如处理器、内存和通信模块等。
屏幕板是显示器的重要组成部分，负责手机图像和文字的显示。
电源
板则提供电能给手机其他电路板，起到了电源供应的作用。
电路组成方面主要包括电路元件和电路模块。
电路元件是构成电路
的基本材料，包括电容器、电阻器和电感器等。
它们通过连接和组合
起来，形成了各种电路模块。
电路模块通常包括功放模块、摄像头模
块和通信模块等，它们各自完成不同的功能，并合作共同保障手机的
正常运行。
二、常见故障与解决方案
1. 手机无法开机
这是手机使用过程中常见的故障之一。
可能的原因包括电池电量不足、电路板损坏以及开机按键失效等。
解决方案可以是更换电池、修复电路板或更换开机按键。
2. 手机屏幕无显示
当手机屏幕无显示时，一般是由于屏幕板故障导致的。
这可能与屏幕连接线路不良、屏幕模块损坏或手机摔落造成的屏幕碎裂有关。
此时，我们需要检查和修复屏幕连接线路或更换屏幕模块。
3. 手机通信问题
手机无法正常通信可能是由于通信模块故障或信号接收差引起的。
解决方案包括更换通信模块、检查信号线路和试用不同的手机卡等。
三、维修技巧
手机维修是一门需要技巧和经验的工作。
以下是一些常用的维修技巧，供大家参考：
1. 工具准备
维修手机需要一些常用的工具，如螺丝刀、镊子和焊接设备等。
在维修前，要确保所需工具齐全，以提高效率。
2. 资料参考
手机维修需要不断学习，并参考相关资料。
可以通过网络搜索、技术交流等方式获取更多的维修技巧和解决方案。
3. 安全考虑
在进行手机维修时要注意安全。
首先，确保手机断电，以防止触电。
其次，维修时应注意手部的稳定，避免误操作造成更大的损坏。
4. 问题定位
对于维修过程中遇到的问题，一定要进行准确的问题定位。
通过检查、排除法和替换元件等方式，找出故障的根源，为后续维修提供依据。
5. 细心耐心
手机维修需要细心和耐心。
一些小错误可能导致整个维修失败，因
此需要细致地观察和处理问题，避免造成进一步损坏。
总结而言，手机维修电路理论知识点是掌握手机维修技巧的基础。
了解电路原理、常见故障与解决方案，以及掌握一些维修技巧有助于
提高维修效率和成功率。
然而，在进行维修时要保证安全，并注重细
节和耐心，以保障维修的质量和成功。
通过不断学习和实践，将能够
成为一名出色的手机维修技师。
