超声波加湿器工作原理
超声波加湿器工作原理
超声波加湿器雾化工作原理及特点超声波雾化原理：利用压电陶瓷所固有超声波振荡特点，通过一定的振荡电路手段与压电陶瓷固有振荡频率产生共振，就能直接将与压电陶瓷接触的液体雾化成1--3μm的微小颗粒。
超声波加湿器其原理是，电路超声波振荡，传输到压电陶瓷振子表面，压电陶瓷振子会产生轴向机械共振变化，这种机械共振变化再传输到与其接触的液体，使液体表面产生隆起，并在隆起的周围发生空化作用，由这种空化作用产生的冲击波将以振子的振动频率不断反复，使液体表面产生有限振幅的表面张力波。
这种张力波的波头飞散，使液体雾化，同时产生大量的负离子。
压电陶瓷粉料：压电陶瓷主要由锆钛酸铅(PZT)所组成, 在氧化锆(ZrO2)、氧化铅 (PbO)及氧化钛(TiO2)等的粉末原料中，按一定比例适当添加微量的添加物后，由多道加工程序完成陶瓷粉料制作，再利用油压机使之压缩成各种规格形状，成型后在1350 ℃ 左右温度下进行烧结，所得的成品，再以电镀的方法或者不锈钢贴片法完成电极极化工作后，就是压电陶瓷晶片成品。
雾化单元与雾化量：由于其单独成型的压电陶瓷振荡频率是固有的，因此，只能产生一个震荡冲击波。
如果需要增加雾化量，只可采用多组并联同时工作的方法来实现。
以现有技术考虑压电陶瓷寿命，每一单元振子功率为0.25W，雾化量为0.3L。
由于液体溶液表面张力不同，各种液体的雾化量也不完全相同，相对液体表面张力越大，雾化量越小，反之则越大。
液体内所含杂质不同，对设备的使用寿命、雾化效果、保养周期都有一定的影响，以水为例，当水中钙、镁、矽酸含量高时，各种加湿方法在一定程度上都会受到影响，影响加湿效率，甚至会造成设备损坏，再超声波加湿中，水中钙、镁、矽酸含量高时，会造成雾化器本身结垢、加湿环境受到污染等等负面影响加湿器工作原理目前家用加湿器市场的产品主要分为超声波型加湿器、直接蒸发型加湿器和热蒸发型加湿器三类：超声波技术是世界上一种比较成熟的技术，已被广泛应用在各种领域。
超声波 加湿器 原理
超声波加湿器原理
超声波加湿器是一种利用超声波的高频振动产生细小水雾的加湿设备。
它的工作原理如下：
1. 水箱：超声波加湿器通常有一个水箱用于存放水源。
水箱内一般有一个浮球开关，用于检测水位并控制加湿器的工作。
2. 超声波振片：超声波加湿器中有一部分电能转化为振动能的振片。
这个振片由压电材料制成，当通电时会开始振动，产生超声波。
3. 超声波扩散器：超声波振片位于一个水箱内，它将水箱中的水分分子吸附到自身表面，并通过高频振动的方式将水分分子震落至空气中。
4. 雾化：当水分子震落到空气中时，会形成微小的水滴。
这些水滴就是我们看到的细小水雾，它们可以快速地蒸发并加湿周围空气。
5. 风扇：超声波加湿器通常还配备了一个内置的风扇，用于将产生的水雾通过空气流动散布到整个房间中。
6. 控制系统：超声波加湿器也会配备一个控制系统，用于控制加湿器的工作状态、水位检测和保护等功能。
总结起来，超声波加湿器通过超声波振动使得水分子脱离水面形成微小水滴，并通过风扇的帮助将水雾散布到空气中，从而
达到加湿的目的。
它的加湿效果好、噪音低，成为一种常用的加湿设备。
加湿器
加湿器
加湿器工作原理：
目前市场上的家用加湿器一般采用超声波方式将水雾化，通过风动装置将水雾扩散到空气中，达到均匀加湿空气的目的。
超声波加湿器加湿强度大，加湿均匀，加湿效率高，并具有省电、使用寿命长的优势，一直很受欢迎。
不过超声波加湿器的缺点也很明显，那就是对水质有一定的要求。
存在的问题：
1.加湿器产品在使用时，会产生一定噪音，如果噪音太大对正常睡眠和休息都会造成干扰；
2.使用时需远离家电，否则会对家电造成故障；
3.加湿器需要经常清洗，否则水中的微生物会散布到空气中；
4.容量小，需要经常补水，麻烦。
设计要点：
1.减轻加湿器工作时的噪音；
2.合理设计，使加湿器不易与家电碰撞
3.合理设计结构易于清洗；
4.设计容器空间既节省空间有储水多。

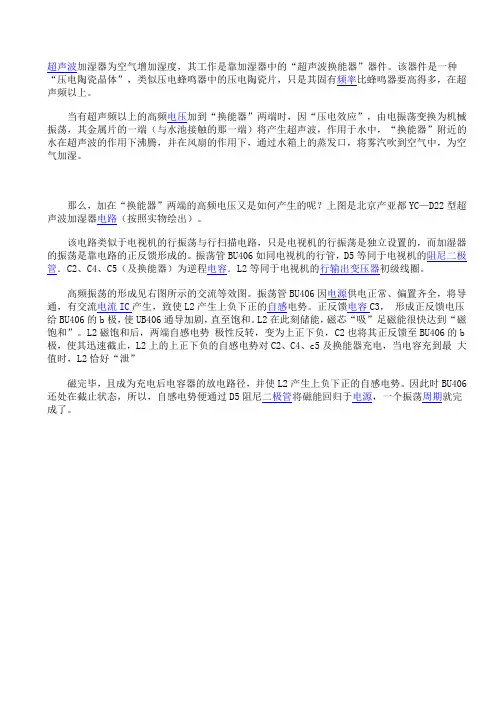

超声波加湿原理
超声波加湿器为空气增加湿度，其工作是靠加湿器中的“超声波换能器”器件。
该器件是一种“压电陶瓷晶体”，类似压电蜂鸣器中的压电陶瓷片，只是其固有频率比蜂鸣器要高得多，在超声频以上。
当有超声频以上的高频电压加到“换能器”两端时，因“压电效应”，由电振荡变换为机械振荡，其金属片的一端（与水池接触的那一端）将产生超声波，作用于水中，“换能器”附近的水在超声波的作用下沸腾，并在风扇的作用下，通过水箱上的蒸发口，将雾汽吹到空气中，为空气加湿。
那么，加在“换能器”两端的高频电压又是如何产生的呢？上图是北京产亚都YC—D22型超声波加湿器电路（按照实物绘出）。
该电路类似于电视机的行振荡与行扫描电路，只是电视机的行振荡是独立设置的，而加湿器的振荡是靠电路的正反馈形成的。
振荡管BU406如同电视机的行管，D5等同于电视机的阻尼二极管．C2、C4、C5（及换能器）为逆程电容．L2等同于电视机的行输出变压器初级线圈。
高频振荡的形成见右图所示的交流等效图。
振荡管BU406因电源供电正常、偏置齐全，将导通，有交流电流IC产生，致使L2产生上负下正的自感电势。
正反馈电容C3，形成正反馈电压给BU406的b极，使UB406通导加剧，直至饱和。
L2在此刻储能，磁芯“吸”足磁能很快达到“磁饱和”。
L2磁饱和后，两端自感电势极性反转，变为上正下负，C2也将其正反馈至BU406的b 极，使其迅速截止，L2上的上正下负的自感电势对C2、C4、c5及换能器充电，当电容充到最大值时，L2恰好“泄”磁完毕，且成为充电后电容器的放电路径，并使L2产生上负下正的自感电势。
因此时BU406还处在截止状态，所以，自感电势便通过D5阻尼二极管将磁能回归于电源，一个振荡周期就完成了。
因L2上负下正的自感电势消失，BU406的e极电位降低，所以BU406再次通导，又重复上述过程，形成振荡。
这样，在振荡电容两端，也可说成是在换能器两端，形成了振荡电压，波形类似于单个二极管的半波整流波形——脉冲振荡波，频率高于声频。
超声波加湿器维修方法
超声波加湿器维修方法
超声波加湿器维修方法
超声波加湿器原理
超声波加湿器主要是采用高频的震荡，再通过雾化片的高频震动使得加湿器中的水被抛离水面产生飘逸的水雾，达到空气加湿的目的。
一般加湿器都带有软化水湿度显示的辅助功能，对于加湿器中的软水器规定经过软水器的水，水的硬度不能超过100mg/L，水的湿度被规定在30%—70%的范围之内。
超声波加湿器维修方法
故障一：
超声波加湿器的绿色电源的指示灯不亮但是缺水灯亮起。
维修方法：
首先检查加湿器底座上的白色圈缺水感应器是否装好，将白色的'浮子安装在水槽中较细的柱子上，同时将四角器安装好，之后插上电源即可。
故障二：
超声波加湿器不喷雾。
维修方法：
首先检查超声波加湿器的浮子扣子是否安装好，同时将白色的圈拿出反向放置下去，在将其按紧，之后将黄色的四角器装好，最后插上电源。
故障三：
超声波加湿器不出风或风声音大。
维修方法：
加湿器在工作的过程中，雾化板是通过高频的震动将水珠抛出形成水雾，经由风扇的转动将水雾吹出，在这一过程中超声波加湿器出现不出风或者是声音大时，可能是风扇移位所造成的。
故障四：
超声波加湿器在使用时出现漏水的现象。
解决方法：
超声波加湿器漏水如果是因为操作不当时的加湿器的水箱没有正确的装好水，直接从喷雾口中加水，就会导致加湿器的底座漏水，这时就需要将底座中的水和水箱中的水倒掉，使用吹风机将底座吹干即可。
如果是因为底座放置不平导致加湿器漏水可以现将底座中的水倒掉，将加湿器放置平整吹干之后再次的使用。
迷你加湿器原理
迷你加湿器原理
迷你加湿器是一种小型的加湿设备，它可以将水分蒸发成水蒸气，增加空气中
的湿度。
它通常被用于小范围的空间，比如办公室、卧室、车辆等地方。
那么，迷你加湿器的原理是什么呢？
迷你加湿器的原理其实很简单，它主要通过超声波或者加热的方式将水分转化
成水蒸气。
首先，我们来看看超声波加湿器的原理。
超声波加湿器内部有一个超声波振片，当加湿器工作时，超声波振片会以超高频率振动，将水分分子震荡成微小的水雾颗粒，然后将这些水雾颗粒释放到空气中，从而增加空气的湿度。
而加热式加湿器的原理则是通过加热水来产生水蒸气。
加热式加湿器内部有一
个加热元件，当加湿器工作时，加热元件会加热水，将水分转化成水蒸气，然后释放到空气中。
这种原理的加湿器通常会配有温度控制装置，可以根据环境温度自动调节加热水的温度，以保持空气中的湿度在一个适宜的范围内。
无论是超声波加湿器还是加热式加湿器，它们的工作原理都是将水分转化成水
蒸气，从而增加空气中的湿度。
这种原理使得迷你加湿器成为了一种非常方便实用的加湿设备，可以帮助人们改善干燥的环境，提高空气质量，减少皮肤干燥和呼吸道不适的问题。
除了增加空气中的湿度，迷你加湿器还可以通过加入一些精油来实现香薰的效果。
在加湿器中加入一些精油，可以让水蒸气中携带着精油的香气，从而达到舒缓情绪、净化空气的效果。
这也是迷你加湿器受到欢迎的一个原因。
总的来说，迷你加湿器的原理是通过超声波或加热的方式将水分转化成水蒸气，从而增加空气中的湿度。
它的便携性和实用性使得它成为了现代生活中不可或缺的一部分，带来了舒适的居住环境和健康的生活体验。
超声波工业加湿器技术参数及原理介绍
超声波工业加湿器技术参数及原理介绍超声波加湿器简介超声波加湿是国内外应用较广的一种加湿方式。
它具有高效，节能，控制灵敏，无噪音，无冷凝，适用范围广，安全可靠等优点。
既可对较大空间进行均匀加湿，也可对特殊空间进行局部湿度补偿，具有较高的使用灵活性。
工作原理利用水槽底部换能器（超声波振子）将电能转换成机械能，向水中发射1.7M Hz超声波。
水表面在空化效应作用下产生直径为3-5μm 的超微粒子。
水雾粒子与流动空气进行热湿交换，达到等焓加湿空气的目的。
产品特点：1、主要零部件和电器元件均采用国外原装或国内合资企业生产，保障加湿器技术性能和内在质量稳定可靠。
2、自动控制功能，可与国内外湿度监控系统接网，控制精度高，响应速度快。
3、主机壳采用不锈钢材料，坚固耐用，在各种环境中无老化，锈蚀现象。
4、发雾量大，加湿效率高，节水节电。
使用条件环境温、湿度：1～40℃≤90%RH给水水质：去离子水、纯净水、软化水。
给水压力、温度：0.1～0.4Mpa1～35℃产品选用指南1、超声波加湿器控制参数为加湿能力、电压和输入功率等。
2、超声波加湿器的特点：结构紧凑、安装方便、控制灵敏、高效节电，与电极（热）式加湿器相比，可节省电能70%~85%左右。
3、超声波加湿器的电耗远远低于电极（热）式加湿器，但是电极（热）式加湿器是等温加湿，超声波加湿器是等焓加湿。
因此经超声波加湿器加湿的空气还需要加热升温，所以，如果两者的加湿效率相同的话，从能量消耗的角度讲，超声波加湿器节电但并不节能。
4、超声波加湿器的实际频率，往往会产生偏移，使加湿能力下降。
选择加湿器时，宜考虑附加10%~20%安全余量。
5、随着水温的提高，加湿器的加湿能力增大。
不过随着水温的升高，加湿器的寿命将降低。
一般水温不宜高于35℃。
超声波加湿器维护保养1）超声波采用优质加湿器，无需润滑，除用户根据自己的使用环境定期彻清洗外，电机部分无需特殊维护。
2）清洗：一般情况下，加湿器的工作环境均含有纤纹或粉尘，所以用户应视自己的使用环境，定期彻底清洗，时间一般为半年或一年。
家用型超声波加湿器原理与后期维护（图）
家用型超声波加湿器原理与后期维护（图）超声波加湿器是利用超声波发生器产生频率为25kHz以上的正弦或脉冲波，通过换能器转换战高频机械振动而传播到介质(清水)中，超声波在水中疏密相间向前辐射，使水流产生无数微小气泡，这些气泡破裂即产生大量水雾喷出。
附图是根据一款加湿器电路板实物测绘出的电路图。
本电路根据功能由三部分电路组成：一是由Q6为中心构成超声波发生器；二是由Q5构成水量检测和雾量大小控制；三是由Q4、光电耦合器N和双向可控硅T1对水雾加热控制。
调节电位器W1可以调节雾量大小，并且可以通过热雾／冷雾开关S4对水雾加热，使喷出的雾是热雾。
电源变压器次级是采用抽头式两组独立电源，一组经整流滤波后的12V给风扇供电。
另一组电源经整流后变成约72V给主电路供电。
S3是水量检测控制开关，当容器里的水量能浸到S3的两个导电触点时Q5导通，经R10、R11使Q6导通。
由Q6及L1、L2、C3等外围元件购成的超声波振荡器起振，产生的振荡信号经C4加到超声波换能器D上。
产生机械振动激发产生水泡。
通过W1、W2间接调整Q5的偏置电压，调节振荡器输出功率。
W1与电源开关K联动，W2为基准校正。
由N、D3、T1和EH组成水雾加热控制电路，对生成的水雾加热。
当产生的水雾经排气管喷出时，由安装在排气管道中夹在多面扇形铝片中的加热，喷出热雾。
由于陶瓷发热元件采用220V交流电压，因而采用了光耦N进行隔离。
热雾／冷雾开关s4接通后，S3接通电源经R14使Q4导通，接着N的光敏可控硅导通，给双向可控硅T1的开启提供第一条件，而T1的控制极是由陶瓷发热元件的漏电电流控制的。
当有水雾时，陶瓷发热元件EH与壳体间的漏电电流足以使T1(BT136的最小控制电流为10mA)导通，使EH产生热量。
当水雾量大时，漏电电流也大，达到自动控制热雾温度的目的。
加湿器功能强弱除增加了热雾功能外，更主要的是产生雾汽的细密程度。
发生器产生超声波的频率越高，机械振动就越强烈，产生雾的直径(1—10um)就更小，对空气加湿效果越佳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波加湿器工作原理：超声波加湿器是采
加湿器/氧吧/小家电/空气超声波加湿器工作原理：超声波加湿器是采
主要规格/ 特殊功能:
超声波加湿器工作原理：超声波加湿器是采用超声波高频振荡的原理，将水雾化为一至五微米的超微粒子，通过风动装置，将水雾扩散到空气中，从而达到均匀加湿空气的目的。
其特点是，加湿强度大，加湿均匀，加湿效率高；节能、省电；超长使用寿命；湿度自动平衡，无水自动保护；兼具医疗雾化、冷敷浴面、清洗首饰等功能。
加湿器主要的作用是维持室内空气湿度，如果室内的环境湿度在百分之五十以上时，感冒病毒的成活率极低。
加湿器利用多种方式将水雾化，使居室保持较高的湿度，并产生一定数量的天然负氧离子，可治疗和缓解流感、高血压、气管炎等疾病，并对神经系统、心血管系统和人体的新陈代谢起到一定保护作用。
超声波加湿器的用途：水箱中加入食醋,可预防感冒水箱中加消毒药水,为室内清洁消毒水箱中加消炎药接管治疗呼吸道疾病水箱中加入庆大霉素可治疗呼吸道发炎可作为医疗雾化器使用,为咽炎患者带来福音治疗干眼病,医生让母亲用加湿器熏眼睛效果很好水箱中滴入一二滴熏衣草精油提高睡眠质量水箱中加入薄荷精油或花露水有效缓解幼儿鼻塞在水箱中放入板兰根可预防感冒将抗病毒口服液或双黄莲口服液加入水箱中能有效预防流感把口鼻对着加湿器的雾气深呼吸,改善鼻塞口干症状朝向加湿器的出气口对皮肤有镇静补水的功效水箱中加入少许香水玫瑰精油可以香熏敷面膜的时候配上加湿器会吸收更好让加湿器蒸汽轻轻喷在脸上补充水分再擦护肤品家庭用美容器美容效果更好化完彩妆让水雾在脸上喷两下既保湿又定妆给头发喷雾加湿后再打定型水又蓬松又方便加湿器中加少量桔子皮可以为室内加香居室加湿让木质器具不变形，新装修后的房屋，将醋加入加湿器可减轻装修的气味。
干燥季节装修时，房内放置加湿器，可防止刚刷的墙面开裂。
将敌敌畏稀释加入加湿器,工作一小时后可消灭蟑螂加湿器有清洁首饰的功能烫伤可以用加湿器的喷雾喷，降温止痛。
在水箱里放一块海绵或绵制的口罩,可以不产生白色粉尘，在水箱中加入几滴食醋,有效减少水箱中沉积的水碱待熨衣服放在加湿器喷雾口，更方便熨烫。
花店用加湿器保鲜；水果店也可用加湿器来保鲜。
对电脑屏幕喷雾清除辐射和静电灰尘在水箱中可以放珊瑚、水草之类,可变为观赏的一景切洋葱时,在旁边开加湿器,可避免流眼泪。
用加湿器吹信封上的邮票可以保证票面完整可当喷水壶湿润花叶天气干燥,绘图机罢工.我放了一台加湿器,机器好多了. 罐子里的食糖久了不容易拿出来可以用加湿器雾化变软后拿出
超声波加湿器的工作要原理及保养和维护：
1）超声波加湿器是目前市场上的主导产品，具有耗电省，噪音低，加湿明显及产生负氧离子的特点。
是世界上一种较为成熟的技术。
工作原理：是利用换能器（也叫震荡片）将电能转化成机械能，产生170 万次/ 秒的高频震荡，将水雾化成≤ 5 μ m 的超微粒子，在通过风动装置扩散到空气当中以增加环境湿度。
2)超声波加湿器的保养和维护：北方地区水质较硬，使用一定时间后，换能器、水箱及水槽内会结有水垢，建议每周用专用清洗剂清洗水垢。
若条件允许，可使用软化水，如白开水。
将清洗
剂倒在换能器表面，浸泡2-5分钟，再用软毛刷清洗。
需要注意的是切忽用硬物刮、划换能器表面，清洗机器前应切断电源，防止水进入底坐的出风口，经常更换水箱中的水。
3）纯净加湿器的保养和维护：不能在无水状态下开机；不能从出风口或入风口处注水或伸入异物；移动整机或取下上盖时，请先切断电源；注水时，不能超过最高水位。
不能在水中加入非专业生产和监制的添加剂
超声波加湿器雾化工作原理
超声波雾化原理：利用压电陶瓷所固有超声波振荡特点，通过一定的振荡电路手段与压电陶瓷固有振荡频率产生共振，就能直接将与压电陶瓷接触的液体雾化成1－－3μm的微小颗粒。
超声波加湿器其原理是，电路超声波振荡，传输到压电陶瓷振子表面，压电陶瓷振子会产生轴向机械共振变化，这种机械共振变化再传输到与其接触的液体，使液体表面产生隆起，并在隆起的周围发生空化作用，由这种空化作用产生的冲击波将以振子的振动频率不断反复，使液体表面产生有限振幅的表面张力波。
这种张力波的波头飞散，使液体雾化，同时产生大量的负离子。
压电陶瓷粉料：压电陶瓷主要由锆钛酸铅（PZT）所组成, 在氧化锆（ZrO2）、氧化铅（PbO）及氧化钛（TiO2）等的粉末原料中，按一定比例适当添加微量的添加物后，由多道加工程序完成陶瓷粉料制作，再利用油压机使之压缩成各种规格形状，成型后在1350 ℃ 左右温度下进行烧结，所得的成品，再以电镀的方法或者不锈钢贴片法完成电极极化工作后，就是压电陶瓷晶片成品。
雾化单元与雾化量：由于其单独成型的压电陶瓷振荡频率是固有的，因此，只能产生一个震荡冲击波。
如果需要增加雾化量，只可采用多组并联同时工作的方法来实现。
以现有技术考虑压电陶瓷寿命，每一单元振子功率为0.25W，雾化量为0.3L。
由于液体溶液表面张力不同，各种液体的雾化量也不完全相同，相对液体表面张力越大，雾化量越小，反之则越大。
液体内所含杂质不同，对设备的使用寿命、雾化效果、保养周期都有一定的影响，以水为例，当水中钙、镁、矽酸含量高时，各种加湿方法在一定程度上都会受到影响，影响加湿效率，甚至会造成设备损坏，再超声波加湿中，水中钙、镁、矽酸含量高时，会造成雾化器本身结垢、加湿环境受到污染等等负面影响。
现有超声波雾化设备及特点
产品介绍：现有生产五个系列的产品，其基本单元均为组合或者说集成式超声波雾化器，
其整体还有电源系统、供水系统、水雾输送系统等，另根据不同的使用场所、不同形式、不同要求设计的不锈钢机体，组装为不同的超声波工业加湿设备。
现有生产五个系列的产品，所具有的差别主要是在应用领域不同、控制方式不同、雾化量不同等几个方面。
首先，应用领域五个系列多种领域；其次；每个领域有侧重不同的控制方式；第三，每个场所有不同的加湿量。
产品特点：在现有产品中，超声波喷雾机，由于需要喷雾各种不同的溶液，其中包括含酸碱性溶液，内部需要做防酸特殊处理，具有一定的独特性。
在有，气调库专用加湿机，需要密封以及控制进气方式，也具有一定的特殊性。
以上两点是其他加湿手段很难达到的，或者说实现成本很高。
