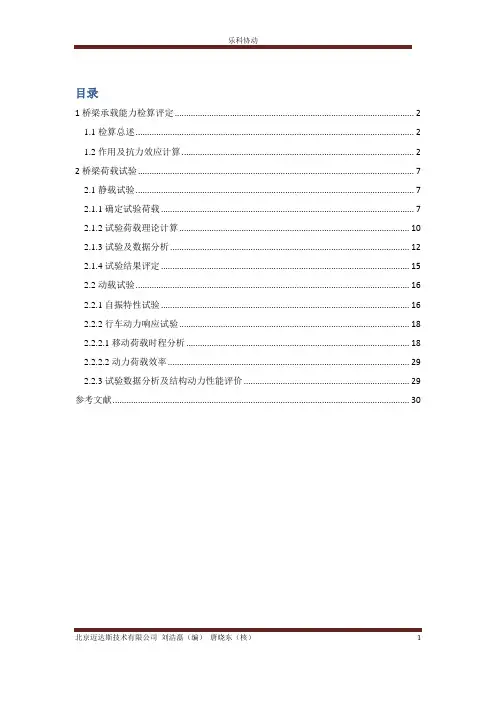

midasCivil在桥梁承载能力检算及荷载试验中的应用以CivilV为例

midasCivil在桥梁承载能力检算及荷载试验中的应用以CivilV为例

目录1桥梁承载能力检算评定 (2)1.1检算总述 (2)1.2作用及抗力效应计算 (2)2桥梁荷载试验 (7)2.1静载试验 (7)2.1.1确定试验荷载 (7)2.1.2试验荷载理论计算 (10)2.1.3试验及数据分析 (12)2.1.4试验结果评定 (15)2.2动载试验 (16)2.2.1自振特性试验 (16)2.2.2行车动力响应试验 (18)2.2.2.1移动荷载时程分析 (18)2.2.2.2动力荷载效率 (29)2.2.3试验数据分析及结构动力性能评价 (29)参考文献 (30)结合公路桥梁承载能力检测评定规程,应进行桥梁承载能力检算评定,判断荷载作用检算结果是否满足要求。

另外如果作用效应与抗力效应的比值在1.0——1.2之间时,尚需根据规范规定进行荷载试验评定承载能力。

下面将对midas Civil在桥梁承载能力检算评定及荷载试验中的应用详细叙述。

1桥梁承载能力检算评定1.1检算总述进行桥梁承载能力检测评定时需要进行(1)桥梁缺损状况检查评定(2)桥梁材质与状态参数检测评定(3)桥梁承载能力检算评定。

通过(1)、(2)及实际运营荷载状况调查,确定分项检算系数,根据得到的分项检算系数,对桥梁承载能力极限状态的抗力及正常使用极限状态的容许值进行修正,然后将计算作用效应值与修正抗力或容许值作对比,判断检算结果是否满足要求。

一般来说承载能力检算主要包括抗弯、正斜截面抗剪承载力检算、裂缝宽度检算、挠度检算、稳定性验算等。

1.2作用及抗力效应计算为得到检测桥梁在荷载作用下的计算效应值,可以通过midas Civil进行计算分析得到。

对于预应力混凝土及钢筋混凝土等配筋混凝土桥梁,为得到结构抗力效应值,可以结合PSC设计、RC设计验算得到相应抗力值。

前处理当中需要考虑自重、二期及其他恒载、预应力荷载、成桥时候的温度作用(整体升降温+梯度升降温)、移动荷载、支座沉降(根据实测得到的变位定义)等荷载作用;定义施工阶段分析,可设置包括一次成桥及服役时间长度的收缩徐变两个阶段。

影响线习题及答案

影响线习题及答案

影响线习题及答案【篇一:在线测试题试题库及解答(第四章)影响线】>第四章影响线一、单项选择题1、平行弦梁式桁架(上、下节间对齐),当上弦承载和下弦承载时影响线不同的是那个?a、上弦杆轴力影响线b、斜杆轴力影响线c、下弦杆轴力影响线d、竖杆轴力影响线2、带有静定部分的超静定梁,超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线,在超静定部分上是曲线d、在静定部分上是曲线,在超静定部分上是直线3、带有静定部分的超静定梁,静定部分的内力影响线的特点是a、在静定部分上是直线,在超静定部分上是零线b、在静定部分上是零线,在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线4、带有静定部分的超静定梁,静定部分的反力影响线的特点是a、在静定部分上是直线,在超静定部分上是零线b、在静定部分上是零线,在超静定部分上是直线c、在整个结构上都是曲线d、在整个结构上都是直线5、带有静定部分的超静定梁,超静定部分的支座反力影响线的特点是a、在静定部分上是直线,在超静定部分上是曲线b、在静定部分上是曲线,在超静定部分上是直线c、在整个结构上都是直线d、在整个结构上都是曲线6、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的弯矩b、k点时产生的c截面的弯矩c、c点时产生的k截面的弯矩d、c点时产生的c截面的弯矩7、简支梁c截面剪力影响线中k点的竖标表示p=1作用在a、k点时产生的k截面的剪力b、k点时产生的c截面的剪力c、c点时产生的k截面的剪力d、c点时产生的c截面的剪力8、悬臂梁固定端截面的弯矩影响线的最大竖标在a、自由端截面为正值b、固定端截面为负值c、固定端截面为正值d、自由端截面为负值9、简支梁的弯矩影响线是a、一条直线b、三角形c、两条平行线d、抛物线10、外伸梁支座反力影响线形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线11、简支梁的反力影响线形状特征是a、一条直线b、三角形c、两条平行线d、抛物线12、外伸梁支座间的截面剪力影响线的形状特征是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线13、简支梁的剪力影响线的形状特征是a、一条直线b、三角形c、抛物线d、两条平行线14、外伸梁支座间的截面弯矩影响线是a、一条直线b、两条直线组成的折线c、两条平行线d、抛物线15、简支梁在结点荷载作用下,某节间截面k截面剪力影响线的轮廓是a、主梁的虚位移图b、纵梁的虚位移图c、横梁的虚位移图d、两条平行线16、由主从结构的受力特点可知:附属部分的内力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负17、外伸梁上k截面内力影响线在k截面以里是全为零 b、全为正 c、全为负 d、可正可负18、由主从结构的受力特点可知:附属部分的反力影响线在基本部分上a、全为零b、全为正c、全为负d、可正可负19、结构上某量值的影响线的量纲是d、该量值的量纲/[长度]20、二、多项选择题1、简支梁c截面的剪力影响线上,c左的竖标是a,c右的竖标是b,下列论述正确的是a、a为p=1在c左时产生的c截面剪力b、b为p=1在c右时产生的c截面剪力c、a为p=1在c点时产生的c左截面剪力d、b为p=1在c点时产生的c右截面剪力e、a为p=1在c右时产生的c截面剪力标准答案 ab2、外伸梁伸臂上的截面剪力影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 be3、外伸梁伸臂上的截面弯矩影响线是a、在该截面以外是一条斜直线b、在该截面以外是一条水平线c、在该截面以里是一条斜直线d、在该截面以里是一条水平线e、在该截面以里是零线标准答案 ae4、外伸梁支座反力影响线的特点是a、一条直线b、两条直线组成的折线c、两条平行线d、该支座竖标为1e、其他支座竖标为零标准答案 ade5、外伸梁支座间的截面剪力影响线是a、两条直线组成的折线b、一条直线c、两条平行线d、抛物线e、在支座处竖标为零标准答案 ce5.5、外伸梁支座处截面弯矩影响线的形状特点是a、在该支座处竖标为零b、另支座处竖标为零c、该支座以外是一条直线d、该支座以里是零线e、一条直6、外伸梁支座间的截面弯矩影响线的特点是a、在支座处竖标为零b、抛物线c、两条平行线d、两条直线组成的折线e、一条直线标准答案 ad7、下列哪些影响线在相邻节点之间必为一直线?a、静定桁架b、超静定桁架c、静定梁在节点荷载作用下d、超静定梁在节点荷载作用下e、静定刚架标准答案 abcd8、带有静定部分的超静定梁,静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是零线e、在静定部分上是零线f、在超静定部分上是直线标准答案 cd9、带有静定部分的超静定梁,超静定部分的内力影响线的特点是a、在整个结构上都是曲线b、在整个结构上都是直线c、在静定部分上是直线d、在超静定部分上是曲线e、在静定部分上是曲线f、在超静定部分上是直线标准答案 cd10、绘制影响线的方法有a、静力法b、机动法c、力法d、力位移法e、力矩分配法标准答案 ab11、下列哪些量值的影响线是无量纲的?a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 abd12、下列哪些量值的影响线是长度量纲?a、支座反力b、剪力c、弯矩d、轴力e、约束力矩标准答案 ce13、简支梁的影响线的特点是a、反力影响线是一条直线b、弯矩影响线是折线c、剪力影响线是平行线d、内力影响线是直线e、反力影响线是曲线标准答案 abc14、简支梁在直接荷载和结点荷载作用下哪些量值的影响线相同?a、左支座反力b、右支座反力c、结点处弯矩d、非结点处弯矩e、非结点处剪力标准答案 abc15、伸臂梁上哪些量值的影响线可由相应简支梁的影响线想伸臂上延伸得到?a、支座反力b、两支座间截面剪力c、两支座间截面弯矩d、伸臂上截面剪力e、伸臂上截面弯矩标准答案 abc三、判断题1、简支梁c截面弯矩影响线中k点的竖标表示p=1作用在k点时产生的k截面的弯矩。

绝对最大弯矩

绝对最大弯矩

600 1800
600
60
P=12kN/m 90 ↓↓↓↓↓↓↓↓↓↓
60
30
1600
p 1500 KN / m
M活2
200
400
4080 880
880
M活3
10
20
30
80
P=12kN/m ↓↓↓↓↓↓↓↓↓↓ 110
360
0 Mmax 0 0
2 210 60
4 -100 -260
6 120 -30
320
q=12kN/m
M
max
M恒 M

600 400
M恒
90 ↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
2200
P=12kN/m M活1 ↓↓↓↓↓↓↓↓↓↓ 110 30
80
1200
p 1500 KN / m
30
20
10
分别表示各种活 载作用下对应点 的正弯矩、负弯 矩之和。 5 . 将 各 点 的 Mmax 、 Mmin 分别连成曲线, 即得连续梁的M包络 图。
可以看出,它很接近于直线。故实用上只需求出两 端和跨中的最大、最小剪力值而连以直线即可作为 近似的剪力包络图。
FQ1影响线 FQ2影响线 FQ3影响线 FQ4影响线
计算各等分点截面的 最大、最小剪力值。 先绘出各截面的剪力 影响线。 由于对称,可只计算 半跨的截面。
3
弯矩包络图 将梁分成8等分
1
简支梁的绝对最大弯矩和内力包络图
在设计承受移动荷载的结构时,必须求出每一截面 内力的最大值(最大正值和最大负值)。连接各截 面内力的最大值的曲线为内力包络图。 包络图表示各截面内力的变化极值,在设计中十分 重要。 弯矩包络图中最大的竖距称为绝对最大弯矩。

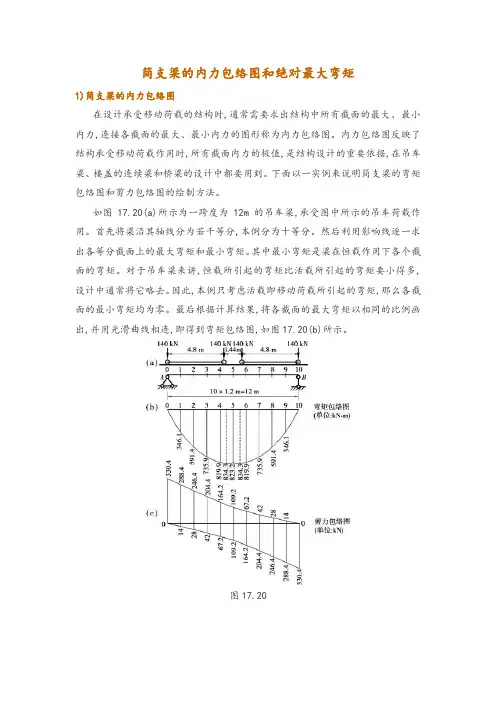

简支梁的内力包络图和绝对最大弯矩

简支梁的内力包络图和绝对最大弯矩

简支梁的内力包络图和绝对最大弯矩1)简支梁的内力包络图在设计承受移动荷载的结构时,通常需要求出结构中所有截面的最大、最小内力,连接各截面的最大、最小内力的图形称为内力包络图。

内力包络图反映了结构承受移动荷载作用时,所有截面内力的极值,是结构设计的重要依据,在吊车梁、楼盖的连续梁和桥梁的设计中都要用到。

下面以一实例来说明简支梁的弯矩包络图和剪力包络图的绘制方法。

如图17.20(a)所示为一跨度为12m的吊车梁,承受图中所示的吊车荷载作用。

首先将梁沿其轴线分为若干等分,本例分为十等分。

然后利用影响线逐一求出各等分截面上的最大弯矩和最小弯矩。

其中最小弯矩是梁在恒载作用下各个截面的弯矩。

对于吊车梁来讲,恒载所引起的弯矩比活载所引起的弯矩要小得多,设计中通常将它略去。

因此,本例只考虑活载即移动荷载所引起的弯矩,那么各截面的最小弯矩均为零。

最后根据计算结果,将各截面的最大弯矩以相同的比例画出,并用光滑曲线相连,即得到弯矩包络图,如图17.20(b)所示。

图17.20同理,可求出梁上所有截面的最大和最小剪力,画出剪力包络图,如图17.20(c)所示。

由于每个截面都会产生最大剪力和最小剪力,因此剪力包络图有两条曲线。

由上可以看出,内力包络图是针对某种移动荷载而言的,同一结构在不同的移动荷载作用下,其内力包络图也不相同。

2)简支梁的绝对最大弯矩由前面的讲述我们知道,简支梁的弯矩包络图反映了所有截面弯矩的最大值,其中的最大竖标值是所有截面最大弯矩中的最大值,称为绝对最大弯矩,用Mmax表示。

绝对最大弯矩无疑是考虑移动荷载作用时结构分析、设计的重要依据。

可以通过作出弯矩包络图来得到绝对最大弯矩,但这种方法计算量大,而且精度也不高,因此一般不采用此方法来计算绝对最大弯矩。

下面介绍一种较为简便的方法。

由于简支梁在移动荷载作用下,其上任一截面都有最大弯矩,其值可以通过确定该截面弯矩的最不利荷载位置,并计算该荷载位置时的弯矩而得到。

华工网院结构力学随堂练习答案

华工网院结构力学随堂练习答案

结构力学随堂练习1. 在图示体系中,视为多余联系的三根链杆应是:( C )A.5、6、9B.5、6、7C.3、6、8D.1、6、7。

2. 联结三个刚片的铰结点,相当的约束个数为:( C )A.2个B.3个C.4个D.5个。

3. 图示体系为:( B )A.几何不变无多余约束B.几何不变有多余约束C.几何常变D.几何瞬变4. 图示体系为:( A )A.几何不变无多余约束B.几何不变有多余约束C.几何常变D.几何瞬变问题解析:5. 图示体系是:( B )A.无多余联系的几何不变体系B.有多余联系的几何不变体系C.几何可变体系D.瞬变体系6. 图示体系为几何不变体系,且其多余联系数目为:( D )A.1B.2C.3D.47. 图示体系内部几何组成分析的正确结论是:( D )A.几何不变且有两个多余联系B.几何不变且有一个多余联系C.几何不变且无多余联系D.几何瞬变体系8. 图示体系的几何组成为:( C )A.几何不变,无多余约束B.几何不变,有多余约束C.瞬变体系D.常变体系9. 图示体系的几何组成为:( A )A.几何不变,无多余约束B.几何不变,有多余约束C.瞬变体系D.常变体系10.图示体系是几何不变体系。

(×)11.图示体系按三刚片法则分析,三铰共线,故为几何瞬变体系。

(×)12.图示体系为几何瞬变。

(×)13. 在图示体系中,去掉其中任意两根支座链杆后,所余下部分都是几何不变的。

(×)14.图示体系为几何可变体系。

(×)15.图示体系是几何不变体系。

(×)16.图示体系是几何不变体系。

(×)第三章静定结构的内力计]1. 静定结构在支座移动时,会产生:(C )A.内力B.应力C.刚体位移D.变形。

2. 静定结构有变温时:( C )A.无变形,无位移,无内力B.有变形,有位移,有内力C.有变形,有位移,无内力D.无变形,有位移,无内力。

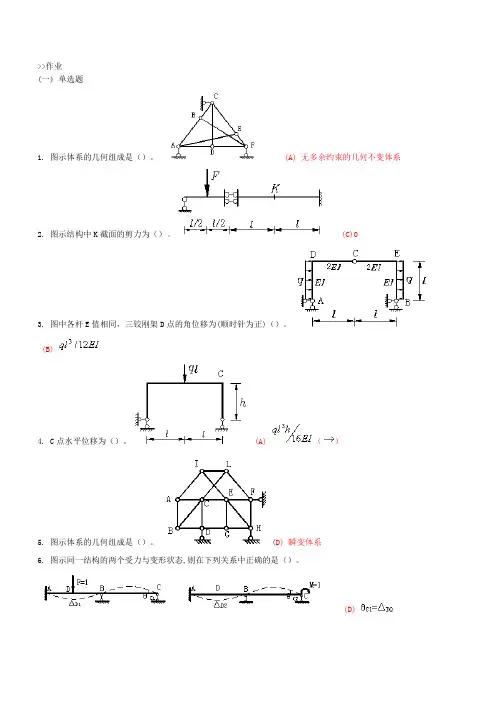

结构力学

结构力学

>>作业(一) 单选题1. 图示体系的几何组成是()。

(A) 无多余约束的几何不变体系2. 图示结构中K截面的剪力为()。

(C)03. 图中各杆E值相同,三铰刚架D点的角位移为(顺时针为正)()。

(B)4. C点水平位移为()。

(A) ()5. 图示体系的几何组成是()。

(D) 瞬变体系6. 图示同一结构的两个受力与变形状态,则在下列关系中正确的是()。

(D)7. 图示线弹性梁上先加F1,A、B两点挠度分别为、,再加F2,A、B两点挠度分别增加、,则F1做的总功为()。

(D)8. 已知图a中A端转角,则图b中中梁的B端弯矩及A端转角为()。

(D)9. 图示体系的几何组成是()。

无多余约束的几何不变体系10. 图示各体系中,几何不变且无多余约束的体系是()。

图d11. 图示桁架结构中杆1的轴力为()。

(B) -Fa/412. 图示梁受外力偶作用,其正确的弯矩图形状应为()。

(B) 图b13. 对比图(a)、(b)所示同一结构两种外因作用情况下C点的挠度和弯矩,下面结论成立的是()。

(C) 不相等,相等。

14. 刚体系与变形系虚位移原理的虚功方程两者的区别在于()。

(C) 前者外力总虚功等于0,后者外力总虚功等于总虚变形功15. 对于三铰拱结构,下面结论是正确的是()。

(D) 三铰拱在任意荷载作用下都存在与其相应的合理轴线。

16. 图示体系的几何组成是()。

无多余约束的几何不变体系17. 图示桁架结构中内力为零的杆件的数目(包括支座连杆)为()。

(C) 11个18. 图示体系的几何组成是()。

(A) 无多余约束的几何不变体系19. (A)(a)(b)20. 图示结构杆1的轴力(以拉为正)为()。

(C)(二) 判断题1. 有变形就有应力,有应力就有变形。

(B) 错2. 图示三种结构中,ABC杆的内力是相同的。

(A) 对3. 图示对称结构,桁架各杆EA相同,图a结点A的水平向位移,图b结点A的竖向位移都为0。

哈工大结构力学题库七章

哈工大结构力学题库七章

第七章影响线一判断题1. 图示梁AB与A0B0,其截面C与C0弯矩影响线和剪力影响线完全相同。

(X)题1图题2图2. 图示结构Q E影响线的AC段纵标不为零。

(X)3. 图示梁K截面的M K影响线、Q K影响线形状如图a、b所示。

4. 图示梁的M C影响线、Q C影响线形状如图a、b所示。

5. 图示梁的M C影响线、M B影响线形状如图a、b所示。

1766. 图示结构M B影响线的AB段纵标为零。

7. 图示梁跨中C截面弯矩影响线的物理意义是荷载P=1作用在截面C的弯矩图形。

(X)8. 用静力法作静定结构某量值的影响线与用机动法作该结构同一量值的影响线是不等价的。

(X)9. 求某量值影响线方程的方法,与恒载作用下计算该量值的方法在原理上是相同的。

(√)10. 影响线是用于解决活载作用下结构的计算问题,它不能用于恒载作用下的计算。

(X)11. 移动荷载是指大小,指向不变,作用位置不断变化的荷载,所以不是静力荷载。

(X)12. 用静力法作影响线,影响线方程中的变量x代表截面位置的横坐标。

(X)13. 表示单位移动荷载作用下某指定截面的内力变化规律的图形称为内力影响线。

(√)14. 简支梁跨中截面弯矩的影响线与跨中有集中力P时的M图相同。

(X)15. 简支梁跨中C截面剪力影响线在C截面处有突变。

(√)16. 绝对最大弯矩是移动荷载下梁的各截面上最大的弯矩。

(√)17. 静定结构及超静定结构的内力影响线都是由直线组成。

(X)18. 图示结构Q C影响线的CD段为斜直线。

19. 图示结构K断面的剪力影响线如图b所示。

(√)177178题19图20. 用机动法作得图a 所示Q B 左结构影响线如图b 。

题20图 题21图21. 图示结构a 杆的内力影响线如图b 所示22. 荷载处于某一最不利位置时,按梁内各截面得弯矩值竖标画出得图形,称为简支梁的弯矩包络图。

(X )23. 单位力P=1沿图a 所示桁架上移动,杆K 内力影响线如图b.24. 图为图所示结构Q C右的影响线。

单梁试验计算步骤

单梁试验计算步骤

单梁试验计算步骤计算基本过程:1、确定荷载,包括汽车、人群、二期等;2、在迈达斯中输入要计算的单梁截面尺寸;3、在桥梁博士中计算横向影响线坐标,然后按照坐标绘制横向影响线;4、查找规范,选择车道数目,在横向影响线上布载,人群按照线荷载布置在人行道的中心,求出移动荷载和人群荷载的横向分布系数;5、在迈达斯中建立单梁模型(若为连续梁,则建立单梁连续模型);6、求出移动荷载下单个车道的最大弯矩值(此处要考虑冲击系数)和单侧人群荷载作用下的弯矩值;7、求出二期荷载的总和,按照线荷载平均分配到每一片梁;8、将每一片梁分配的弯矩之和求出,不同截面尺寸的单梁各选一个最大弯矩值作为求加载效率的分母;9、迈达斯建立最大弯矩所在单梁的简支模型,在跨中进行加载试算,直到求出满足加载效率的加载值;9、查找控制截面的挠度和应变测点的应力值。

下面介绍某桥单梁试验的具体计算过程:一、确定荷载,包括汽车、人群、二期等;1)设计荷载:公路—Ⅱ级,人群荷载:3.0KN/m2;2)二期:60KN/m(图纸上如果没有二期的荷载,则需根据图纸材料表计算)3)桥梁宽度:净9m+2×4m(人行道+防护栏);二、在迈达斯中输入要计算的单梁截面尺寸;若截面为不对称截面,则应该在CAD中按照图纸绘出该截面,然后在迈达斯中使用截面特性值计算器,具体操作步骤可观看迈达斯教学视频中关于截面特性值计算器的内容,应该注意的是单位必须一致,CAD中使用的是什么单位,在截面特性值计算器中也必须选择该单位。

三、绘制横向影响线;在绘制横向影响线之前,首先查看桥梁图纸中单梁间的连接方式,一般有铰接(常用于空心板)、湿接缝(用于小箱梁、T梁)。

打开桥梁博士软件,选择新建,选择横向分布文件,如下图点确定之后进入下一窗口,选择刚接板梁法:然后按下结构描述按钮,如下图首先将填主梁跨度、G/E,然后输入主梁宽度,注意如果主梁间是湿接缝连接,主梁的宽度还应包括湿接缝。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

移动荷载作用下主梁绝对最大弯矩的计算
摘要:在设计起重机梁等承受移动荷载的结构时,利用内力包络图可以求的在横荷载和移动活荷载共同作用下各杆件、各截面可能出现的最大内力、最小内力。

其中弯矩包络图表示各截面的最大弯矩值,其中弯矩最大者称为绝对最大弯矩。

我们已经学习了简支梁绝对最大弯矩的求法,那么主梁在移动荷载作用下绝对最大弯矩的求法是怎样的呢?本文根据简支梁绝对最大弯矩的求法,给出了一组平行荷载直接沿着纵梁移动时,主梁承受结点荷载作用下绝对最大弯矩的计算方法。

关键词:结点荷载,绝对最大弯矩,主梁,影响线
桥梁或房屋建筑中的某些主梁,是通过一些次梁(纵梁和横梁)将荷载传递到主梁上的。

主梁这些荷载的传递点称为主梁的结点。

从移动荷载来说,不论是荷载作用在次梁的哪些位置,其作用都是通过这些固定的结点传递到主梁上。

如下图所示:
本文研究的主要问题是一组平行荷载直接沿着纵梁移动时怎样判断主梁绝对最大弯矩的发生的截面位置和计算主梁的绝对最大弯矩(假定相邻两横梁间的距离、节间距是相等的)。

1.主梁绝对最大弯矩的发生截面位置
回想我们学过的简支梁,有两种计算方法。

一种是近似计算,划分30个以上等分截面,画出梁的弯矩包络图,采取电算的方法。

另一种是精确计算,也是最常用的方法。

它的求法是:由于荷载在任一位置时,梁的弯矩图顶点永远发生在集中荷载下。

因此可以断定,绝对最大弯矩必定发生在某一集中何在的作用点。

取一集中荷载F pcr ,它的弯矩为:
F R 为梁上实际荷载的合力,M cr 为F Pcr 以左梁上实际荷载对F Pcr 作用点的力矩,a 为F R 与 F Pcr 作用线之间的距离。

经分析可得,F pcr 作用点弯矩最大时,梁的中线正好平分F pcr 与F R 之间的距离。

如下图所cr R cr yA M x L
a x L F M x F M ---=-=
示:
比较各个荷载作用点的最大弯矩,选择其中最大的一个,就是绝对最大弯矩。

与简支梁类似,当一组平行荷载直接沿着纵梁移动时,主梁在任意时刻的弯矩图总是呈折线图形,弯矩图的顶点永远位于集中荷载作用点,也就是各结点截面。

因此,主梁绝对最大弯矩将发生在某结点截面,发生绝对最大弯矩的移动荷载位置就是该结点截面弯矩最大值对应的最不利荷载位置。

简支梁的绝对最大弯矩通常发生在梁的跨中截面附近,因此设计计算中可以用跨中截面的最大弯矩近似代替绝对最大弯矩,一般误差在5℅以内。

所以可以用以下方法快速判别绝对最大弯矩发生截面位置:当荷载数目较多时(多于4个),首先判别跨中截面发生最大弯矩时的荷载位置,然后稍稍移动该荷载位置,使得某一集中荷载与梁上实际荷载的合力之间的距离正好被梁的中线平分,则该集中荷载作用点就是绝对最大弯矩的发生截面位置,只要计算出该截面的弯矩值就是绝对最大弯矩,具体计算时可选择截面法求解或利用影响线求解。

由简支梁绝对最大弯矩发生截面位置的快速判别方法可以推测,主梁的绝对最大弯矩也发生在跨中结点截面。

分为两种情况:当纵梁总个数为偶数跨时,主梁绝对最大弯矩将发生在主梁的跨中结点截面,主梁绝对最大弯矩就是跨中结点截面在最不利荷载位下的最大弯矩值。

而当纵梁的总个数为奇数跨时,主梁绝对最大弯矩将发生在主梁跨中截面以左或以右的相邻结点处截面,分别计算主梁跨中以左和以右相邻结点截面在最不利荷载位置下的最大弯矩值数值大的弯矩就是主梁的绝对最大弯矩。

2.计算主梁的绝对最大弯矩
我们在计算简支梁的绝对最大弯矩时,也有两种方法。

上一部分分析了判断绝对最大弯矩发生的截面,可以直接利用弯矩公式:
F pcr位于F R以左时:
0d =x dM 22x a L -= cr R M L
a L F M --=1)22(2max
F pcr 位于 F R 以右时:
22x a L += cr R M L
a L F M -+=1)22(2max 注意F R 是梁上实有荷载的合力,当有些荷载来到梁上或者离开梁上时,这时应重新计算合力F R 的数值和位置。

而我们最常用的还是利用影响线来计算绝对最大弯矩,做出绝对最大弯矩发生截面的弯矩影响线,利用影响线求该荷载位置下的弯矩即为绝对最大弯矩。

我们用影响线求主梁的绝对最大弯矩。

当竖向单位荷载直接沿着纵梁移动,主梁任一结点截面的弯矩影响线均为三角形。

如下图所示:
首先我们先考虑某一结点截面的最不利位置。

当一组平行荷载Fp1、Fpc2、......Fpn 直接沿着纵梁移动时确定某一结点截面的最不利位置的方法同简支梁:
当一组平行荷载F p1、F p2、......F pn 直接沿着纵梁移动,主梁结点截面弯距可能存在若干个临界位置对应于每一个临界位置可利用影响线计算相应的结点截面弯距极大值。

比较各个临界位置对应的结点截面弯
距极大值,选取最大值即为该截面的最大弯距值,相应的临界位置即为最不利位置。

前面已经分析得到了主梁绝对最大弯矩的发生位置,即跨中结点截面(偶数跨)、跨中截面以左或以右的相邻结点处截面(奇数跨)。

所以按照以上的方法计算对应截面的弯矩最大值。

若考虑的结点为主梁跨中结点截面(偶数跨),则该截面的最大弯距以及对应的荷载最不利位置就是主梁承受结点荷载作用下的绝对最大弯距及其对应的移动荷载位置。

若考虑的结点为主梁跨中结点截面相邻的左右两结点截面(奇数跨),则两截面最大弯距中的最大值以及对应的荷载最不利位置就是主梁承受结点荷载作用下的绝对最大弯距及其对应的移动荷载位置。

至此,主梁承受结点荷载时绝对最大弯矩的计算问题得以解决。

4.总结
通过思考这个问题,使我们对为什么要学习影响线以及影响线能解决什么实际问题有一个更深刻的理解。

在学习中我们最需要举一反三的能力,要求我们学习一个内容,要会灵活地思考,运用到其他相类似的东西上。

课堂上时间有限,老师不能面面俱到的讲解所有内容,这就要求我们在课下学会思考问题,利用参考书、网络上的资料,培养自学的能力。

只有拥有扎实的基础,才会在未来的工作中如鱼得水,才能在实践中不断创新,取得成功。
