粉体输送系统介绍
粉体物料输送系统液体物料输送设备设备工艺原理
粉体物料输送系统液体物料输送设备设备工艺原理随着工业化和自动化的不断发展，粉体物料输送系统液体物料输送设备已经成为了很多生产过程中必不可少的装备。
本文将介绍粉体物料输送系统和液体物料输送设备的设备工艺原理，以及其在生产制造领域的应用。
粉体物料输送系统粉体物料输送系统是一种将大量粉体物料在工业制造过程中快速、高效、稳定地输送到需要的地方的设备。
它的核心部分是输送管道，通过对粉体物料的压缩、气流、人工或助推机械等方式，使粉末形成液态、流体滑动等特性，实现粉体物料的输送。
设备工艺原理粉体物料输送系统主要依靠气动输送、机械输送和重力输送三个方式。
1.气动输送：利用压缩空气、惰性气体或真空将粉末吸入管道，并在其中形成气流脉动，使粉末在脉动的驱动下不断流动，并最终到达目标位置。
这种方式适用于输送距离较远、管路较复杂和需要保持环境洁净的场合。
2.机械输送：一般涉及到拖链式输送机、螺旋升降机、桶式输送机、扭矩输送机等不同类型的设备。
这种方式适用于输送距离较短并不需要长时间和高效率的传输。
3.重力式输送：利用物质的重力特性从高处流动到低处，实现粉末的输送。
这种方式适用于路程短且物料自流性强的情况。
应用场合粉体物料输送系统可以广泛应用于冶金、化工、制药、食品加工、电子工业等领域中，用于粉体物料或颗粒物料的送料、生产、输送等方面。
例如，高性能陶瓷制造的烧成机使用粉体物料输送系统完成原料引入，用于实现陶瓷材料高精度制造时原料的送粉。
液体物料输送设备液体物料输送设备作为另一种重要的生产制造设备，主要用于液态物料的输送、灌装、加工等环节，其种类和形式也很复杂，包含泵、阀门、调节器、流量计等多种工业设备。
设备工艺原理液体物料输送设备在常温下，液体的流动既受到重力作用，又受到管路阻力、粘滞阻力、惯性等因素的影响。
因此为稳定地输送液体物料，首先要克服这些因素的阻碍。
1.压力差驱动：利用液体在管道中的压力差进行气动驱动，完成输送工作。

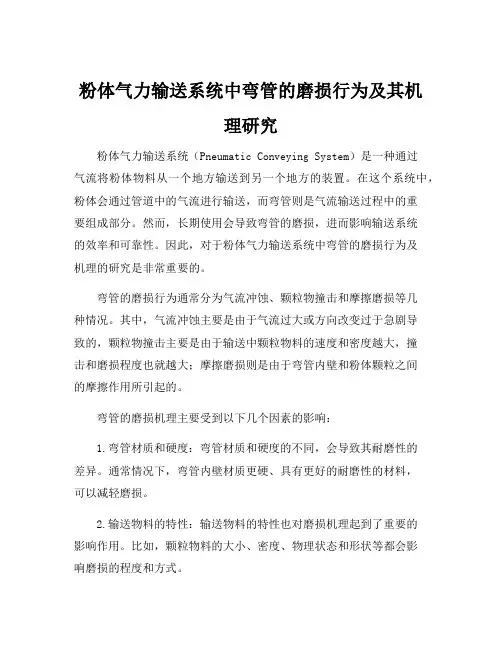

粉体气力输送系统中弯管的磨损行为及其机理研究
粉体气力输送系统中弯管的磨损行为及其机
理研究
粉体气力输送系统（Pneumatic Conveying System）是一种通过
气流将粉体物料从一个地方输送到另一个地方的装置。
在这个系统中，粉体会通过管道中的气流进行输送，而弯管则是气流输送过程中的重
要组成部分。
然而，长期使用会导致弯管的磨损，进而影响输送系统
的效率和可靠性。
因此，对于粉体气力输送系统中弯管的磨损行为及
机理的研究是非常重要的。
弯管的磨损行为通常分为气流冲蚀、颗粒物撞击和摩擦磨损等几
种情况。
其中，气流冲蚀主要是由于气流过大或方向改变过于急剧导
致的，颗粒物撞击主要是由于输送中颗粒物料的速度和密度越大，撞
击和磨损程度也就越大；摩擦磨损则是由于弯管内壁和粉体颗粒之间
的摩擦作用所引起的。
弯管的磨损机理主要受到以下几个因素的影响：
1.弯管材质和硬度：弯管材质和硬度的不同，会导致其耐磨性的
差异。
通常情况下，弯管内壁材质更硬、具有更好的耐磨性的材料，
可以减轻磨损。
2.输送物料的特性：输送物料的特性也对磨损机理起到了重要的
影响作用。
比如，颗粒物料的大小、密度、物理状态和形状等都会影
响磨损的程度和方式。
3.气流速度和压力：气流的流速和压力也是影响弯管磨损机理的重要因素。
当气流速度过快或压力过高时，弯管内壁的摩擦磨损程度会增加，进而导致磨损加速。
总之，对于弯管的磨损行为及机理的研究，可以帮助我们更好地安全使用气力输送系统，避免由于管道和设备磨损导致的系统堵塞、故障和安全事故发生，提高系统的传输效率和可靠性，延长设备的使用寿命。
粉体输送泵
粉体输送泵设备介绍真空粉体输送系统是通过真空吸气达到粉体输送的目的，再结合过滤、反吹、放料、阀体控制等综合因素集成的系统。
系统主要应用于输送粉状料、粒状料、粉粒料混合料等物料;系统能自动地将各种物料输送到包装机、注塑机、粉碎机等设备的料斗中，也能直接把混合的物料输送到混合机和各类混合反应罐中，解决了加料时粉尘问题，减轻了工人劳动强度，是粉体输送的系统。
工作原理当风机从集粉罐抽出空气，使罐内产生较强负压，粉袋内的粉体通过吸粉管随着空气一起被吸入集粉罐内，集粉罐内的过滤器将有效的防止灰尘及细小的颗粒随空气抽出;在这个过程中，集粉罐旁的蓄压罐内蓄满一定压力的空气，当吸料结束时，蓄压罐内的空气会在瞬间脉冲释放，对过滤器进行反吹，吹落吸附在滤芯上的物料，使过滤芯能保持正常的过滤面积，不至于影响产量。
当系统开始运行时，集粉罐下方的卸料器开始工作，连续不断地将粉体物料落下，为了防止罐内粉体堆积不易落下，在罐体下方安装了高频振荡器，能够确保粉体顺利落料;若粉体输送量不高的情况下，可采用间歇式落料的方式，采用气体射流形成负压，粉桶内吸满物料时，通过料位计的料位控制，自动停止吸料，反吹空气口开启，气动放料阀门打开放料，最后由放料口下端的料位计控制，当料位低于料位计时放料口阀门关闭又重新开始吸料。
以上连续式或间歇式落料过程均可由PLC设置及自动控制。
组成部分整个真空粉体输送系统是由以下部分组成:⑴集粉罐主要用于临时储存吸入的粉体物料。
采用内外抛光处理，材质为不锈钢304，符合卫生要求，顶部含出风及过滤装置，下部为锥底出料结构，整个罐体方便拆卸，清理和安装。
⑵过滤系统主要用于过滤空气和集粉罐内的粉尘。
采用多组微孔滤管，确保形成最大的过滤面积，保证进风与出风量，并有效防止粉体物料进入风机;滤管滤芯采用PE或不锈钢材质;整体结构方面清洗与更换。
⑶高压风机机组及阀组主要用于连续抽出气体，形成集粉罐内的负压环境。
高压风机的风量抽吸能力大，容易形成罐内较大负压，保证吸粉效率;且进口阀组，确保设备稳定连续运行。
粉状物料输送设备通风系统设计概要
05
系统设计案例与优化 建议
案例一：某水泥厂通风系统设计
总结词：高效节能
详细描述：该水泥厂的通风系统设计采用了高效的离心通风机，并结合了余热回收技术，有效降低了能耗，同时保证了良好 的通风效果。
案例二：某化工厂的 通风系统改造
总结词：环保减排
详细描述：针对化工厂原有的通风系统存在的污染问题，进行了技术改造，采用了低噪声、低振动的 通风设备，同时增加了过滤装置，有效降低了对环境的影响。
优化建议：提高通风系统的效率与稳定性
总结词：技术创新 总结词：智能化控制 总结词：系统整合
详细描述：采用新型的通风技术和高效通风设备，优化 系统的布局和气流组织，提高通风系统的效率。同时加 强设备的维护和保养，提高系统的稳定性。
详细描述：引入智能控制技术，实现通风系统的远程监 控和自动调节，提高系统的自动化程度，降低人工干预 ，提高系统的运行效率。
输送过程应保持连续，避免物 料堆积或中断。
稳定性
输送速度和流量应保持稳定， 以保证生产工艺的稳定。
安全性
应确保输送过程安全可靠，防 止粉尘爆炸等事故。
经济性
在满足工艺要求的前提下，应 尽量降低能耗和设备成本。
粉状物料的处理方法
破碎
对于大块物料，需先进行破碎 处理，减小粒度。
筛分
根据工艺需求，对粉状物料进 行筛分，去除杂质。
通风系统的噪音控制
噪音控制是通风系统设计中需要考虑的重要因素，需要采 取有效的措施降低系统噪音。
通过优化系统布局、选用低噪音设备和采取消音措施等手 段，降低系统噪音对环境和人员的影响。
04
粉状物料输送设备通 风系统的主要部件
粉状物料输送设备通风系统的主要部件
• 粉状物料输送设备通风系统是工业生产中用于控制粉尘、减少 污染的重要设备。其设计需要综合考虑工艺流程、环境要求、 设备性能等多个因素，以确保系统能够高效、安全地运行。
粉体气力输送原理
粉体气力输送原理
粉体气力输送是利用气流将粉体物料从一个地方输送到另一个地方的一种输送方式。
其原理是通过气流的作用，使粉体物料悬浮在气流中，并通过气流的推动将粉体物料从输送管道中运输。
具体原理如下：
1. 气体输送：粉体物料和气体（通常为压缩空气）一起进入输送管道，在管道中形成气固两相流动。
气体的速度和压力变化产生的气流动能使得粉体物料悬浮在气流中。
2. 流态特性：气体的流态特性对粉体的输送起着重要的作用。
当气流速度较小时，粉体呈现自由流动状态；当气流速度增大到一定程度时，粉体会呈现流态变化，形成与气流同向的带状流或密堆流；当气流速度进一步增大时，粉体会形成气固两相流动，呈现悬浮状态。
3. 气流的传递：气力输送中，气流通过压缩机、输送管道和输送装置等元件的传递和输送。
通过控制气流速度和压力，使得气流能够稳定地推动粉体物料的输送。
4. 控制系统：气力输送过程中需要对气流速度、压力和物料浓度等参数进行控制。
可以通过调节压缩机的气流量和压力、调节管道的直径和长度，以及使用截流器、混合器等装置来实现对气力输送的控制。
总之，粉体气力输送利用气流的推动作用将粉体物料从一个地
方输送到另一个地方，通过对气流和物料流动特性的控制，实现粉体物料的稳定输送。
工程粉体输送方案
工程粉体输送方案概述粉体输送是工程领域中常见的技术之一，广泛应用于化工、冶金、矿业、建材、粮食加工、医药等行业。
粉体输送主要包括粉体的装载、输送、卸载等工艺环节，输送距离远近、输送介质、输送性质等因素会对输送方案的选择和设计产生影响。
本文将从粉体输送的基本原理、工艺要求、输送方式和输送设备等方面进行深入探讨，为工程领域中粉体输送方案的设计和应用提供参考。
一、粉体输送的基本原理1.1 粉体的流动性粉体的流动性是指粉体在受外力作用下，形成流体状态的能力。
粉体的流动性对粉体输送过程中的堵塞、漏料、粉尘污染等问题具有重要影响。
粉体的流动性通常通过流动性指数、内摩擦角等参数来描述，不同的粉体在流动性上存在明显差异，这也是输送方案设计时需要考虑的重要因素。
1.2 输送压力和需求粉体在输送过程中需要克服各种阻力，包括管道摩擦阻力、弯头阻力、仓壁阻力等。
而输送压力的大小取决于输送距离、输送高度、输送量、粉体性质等因素。
在设计粉体输送方案时，需要确定输送压力和需求，以此来选择合适的输送设备和管道尺寸。
1.3 输送方式粉体输送通常包括压力输送、真空输送、重力输送等方式，每种方式都有其适用的场合和特点。
压力输送适用于输送距离长、输送高度大的情况，而真空输送则适用于对粉体破碎度要求高、对气体污染要求严格的场合。
在选择输送方式时，需要综合考虑工艺要求、设备性能、维护成本等因素。
二、粉体输送的工艺要求2.1 输送效率输送效率是衡量粉体输送设备性能的重要指标，通常以输送量、能耗、耗电量等参数来评价。
提高输送效率可以降低成本、提高生产效率，因此在设计粉体输送方案时需要重视输送效率的提升。
2.2 输送安全性粉体输送过程中存在着粉尘爆炸、漏料、气固流两相流等安全隐患，因此需要通过严格的设计、操作与维护措施来保证输送过程的安全。
同时，对于易燃、易爆、有害性粉体需要进行特殊处理，采取相应的安全防护措施。
2.3 输送质量输送质量是指粉体在输送过程中的完整性、粒度分布、破碎度等指标，对于一些对产品质量要求严格的领域如医药、食品等，输送质量尤为重要。
水泥厂的粉体输送系统如何优化设计
水泥厂的粉体输送系统如何优化设计在水泥厂的生产过程中，粉体输送系统是一个至关重要的环节。
它不仅影响着生产效率和产品质量，还与能源消耗和环境影响密切相关。
因此，对水泥厂的粉体输送系统进行优化设计具有重要的现实意义。
一、水泥厂粉体输送系统的特点和需求水泥厂的粉体物料种类繁多，包括水泥熟料、粉煤灰、矿粉等。
这些物料具有不同的物理性质，如粒度分布、堆积密度、流动性等。
同时，水泥厂的生产规模较大，对输送系统的输送能力、稳定性和可靠性提出了较高的要求。
在输送过程中，还需要考虑物料的磨损、堵塞、扬尘等问题。
此外，为了降低能耗和减少环境污染，输送系统的节能性和密封性也是需要重点关注的方面。
二、当前水泥厂粉体输送系统存在的问题1、能耗较高部分输送系统在设计和运行过程中，存在着能耗过高的问题。
例如，采用不合理的输送方式或设备选型不当，导致能量损失较大。
2、输送效率低下由于物料特性、管道布置等原因，可能会出现输送不畅、堵塞等情况，影响输送效率。
3、磨损和泄漏严重物料在输送过程中对管道和设备的磨损较为严重，容易导致泄漏，不仅造成物料损失，还会污染环境。
4、自动化程度低一些水泥厂的粉体输送系统自动化程度不高，需要人工干预较多，增加了劳动强度和操作误差。
三、优化设计的原则1、合理性原则根据水泥厂的生产规模、物料特性和工艺要求，选择合适的输送方式和设备，确保系统的设计合理。
2、节能性原则通过优化系统结构、减少阻力损失、提高设备效率等措施，降低能源消耗。
3、稳定性原则保证输送系统在长期运行过程中稳定可靠，减少故障停机时间。
4、环保性原则采取有效的密封和防尘措施，减少扬尘排放，保护环境。
四、优化设计的具体措施1、输送方式的选择（1）气力输送气力输送具有布置灵活、输送距离长等优点，但能耗相对较高。
在选择气力输送时，应根据物料特性和输送距离合理确定输送参数，如风速、压力等。
（2）机械输送如螺旋输送机、皮带输送机等，适用于短距离、大输送量的情况。
粉体气力输送系统工艺流程
粉体气力输送系统工艺流程英文回答：Pneumatic conveying systems are used to transport dry bulk materials over long distances or to different levels within a plant. They are often used in industries such as food, pharmaceuticals, and chemicals.Pneumatic conveying systems consist of the following components:A feed hopper to store the material to be conveyed.A blower to create the airflow that will convey the material.A pipeline to convey the material.A discharge hopper to collect the material at the end of the pipeline.The operation of a pneumatic conveying system is as follows:1. The material to be conveyed is loaded into the feed hopper.2. The blower is started, which creates an airflow that conveys the material through the pipeline.3. The material is discharged into the discharge hopper at the end of the pipeline.Pneumatic conveying systems can be classified into two types:Positive displacement pumps use a rotating impeller to create a positive pressure that conveys the material.Negative pressure pumps use a vacuum to create a negative pressure that conveys the material.Positive displacement pumps are more efficient than negative pressure pumps, but they are also more expensive. Negative pressure pumps are less efficient than positive displacement pumps, but they are also less expensive.The choice of pneumatic conveying system depends on the following factors:The type of material to be conveyed.The distance over which the material must be conveyed.The elevation difference between the feed hopper and the discharge hopper.The required conveying rate.Pneumatic conveying systems offer a number of advantages over other methods of conveying materials, such as:They are enclosed, which prevents the material frombeing contaminated or spilled.They are gentle on the material, which prevents it from being damaged.They are efficient, which saves energy and money.中文回答：粉体气力输送系统工艺流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉体输送系统详情介绍
首熙粉体输送系统生产工程包含从各种原料经全自动配料混合，通过相应处理成为半成品和成品的全过程，一般由仓储系统、输送系统、计量配料系统、混合系统、灌装系统和中央自动控制系统组成。
其中，粉体输送系统、计量称重系统、配料混合系统是生产的主要环节。
就首熙粉体输送环节而言，由于粉体自身诸如：湿度、黏度、颗粒度、流动性、堆积密度、带静电等不确定性，注定粉体的输送工艺一直得不到完善的解决。
加之某些粉体物料还具有易燃、易爆、有毒、有害等特殊性质，使粉体的输送就更加难以得到很好的解决，这也是捆扰企业技术改进与提高产品质量的一个问题，甚至会影响到企业的发展。
就粉体配料而言，由于大部分企业采用人工配料、投料的生产方式，容易造成粉尘飞扬，并污染环境，影响操作者的身体健康，也制约着企业现代化的发展进程。
而广泛应用于化工行业的正压气力输送和配重罐结合的方式，虽然输送能力大、输送距离长、物流可连续输送、并可高速运载物体，但无法解决输送管道因积料而出现的堵塞现象，同时对输送管路质量的要求也非常高，既要抗磨损，又要防静电，而且设备复杂、笨重，安装困难，因物料和设备磨损严重，所以设备的投入和运行成本都比较昂贵。
相对而言，螺杆计量配重方式则具有较多的技术优势。
采用螺杆计量装置，其计量精度较高，在输送过程中不会出现堵塞物料的现象，是食品、精细化工行业运用比较普遍的一种计量输送方式。
但缺点是安装不方便、不易清洗。
振动输送计量的方式，保证了大输送量和一定的计量精度，由于配料系统设备占地面积大，不易安装，而且配料输送距离受到很大程度的限制，因而系统在使用上也受到很大的制约。
如何解决粉体输送系统工艺中的这些难点呢？国际上一些专业粉体工程公司主要采用正压输送+配重罐，螺杆计量配重+负压输送，以及负压输送+全自动配料罐的工艺流程。
负压输送+配料罐这种方式是近年来被国外众多企业所采用的一种新的组合方式，它通过配重罐上的计量仪器与负压输送设备联动，并采用PLC全程控制系统，有效解决了粉体输送工艺中存在的诸多问题，具有低能耗、低成本、低维护等优点。
配以计量精度较高的计量仪器，既可以完成精确计量、全自动配料和输送的任务，又可有效保护环境。
