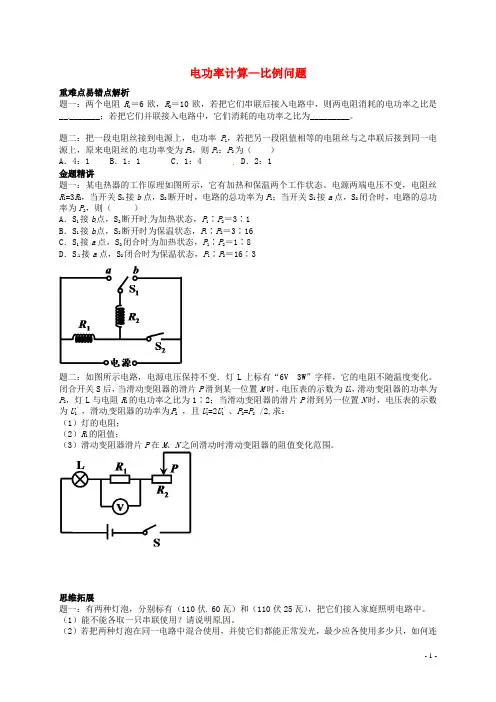

人教版九年级物理电功率计算-比例问题--讲义

重难点易错点解析

题一：两个电阻R1＝6欧，R2＝10欧，若把它们串联后接入电路中，则两电阻消耗的电功率之比是_________；若把它们并联接入电路中，它们消耗的电功率之比为_________。

题二：把一段电阻丝接到电源上，电功率P1，若把另一段阻值相等的电阻丝与之串联后接到同一电源上，原来电阻丝的电功率变为P2，则P1：P2为（）

A．4：1 B．1：1C．1：4 D．2：1

金题精讲

题一：某电热器的工作原理如图所示，它有加热和保温两个工作状态。电源两端电压不变，电阻丝R1=3R2，当开关S1接b点，S2断开时，电路的总功率为P1；当开关S1接a点，S2闭合时，电路的总功率为P2，则（）

A．S1接b点，S2断开时为加热状态，P1∶P2＝3∶1

B．S1接b点，S2断开时为保温状态，P1∶P2＝3∶16

C．S1接a点，S2闭合时为加热状态，P1∶P2＝1∶8

D．S1接a点，S2闭合时为保温状态，P1∶P2＝16∶3

题二：如图所示电路，电源电压保持不变．灯L上标有“6V 3W”字样，它的电阻不随温度变化。闭合开关S后，当滑动变阻器的滑片P 滑到某一位置M时，电压表的示数为U1，滑动变阻器的功率为P2，灯L与电阻R1的电功率之比为1∶2；当滑动变阻器的滑片P滑到另一位置N时，电压表的示数为U1’，滑动变阻器的功率为P2′，且

U1=2U1′、P2=P2′/2,求：

（1）灯的电阻；

（2）R1的阻值；

（3）滑动变阻器滑片P在M、N之间滑动时滑动变阻器的阻值变化范围。

思维拓展

题一：有两种灯泡，分别标有（110伏60瓦）和（110伏25瓦），把它们接入家庭照明电路中。

（1）能不能各取一只串联使用？请说明原因。

（2）若把两种灯泡在同一电路中混合使用，并使它们都能正常发光，最少应各使用多少只，如何连接？

（3）这时总电功率是多少？

电功率计算—比例问题

讲义参考答案

重难点易错点解析

题一：3：5，5：3 题二：A

金题精讲

题一：B 题二：1、12欧2、24欧，3、6欧~48欧

思维拓展

题一：（1）不能各取一只串联使用。

（2）5只60瓦的灯并联后，再与12只并联的25瓦的灯串联即可（3）600瓦
