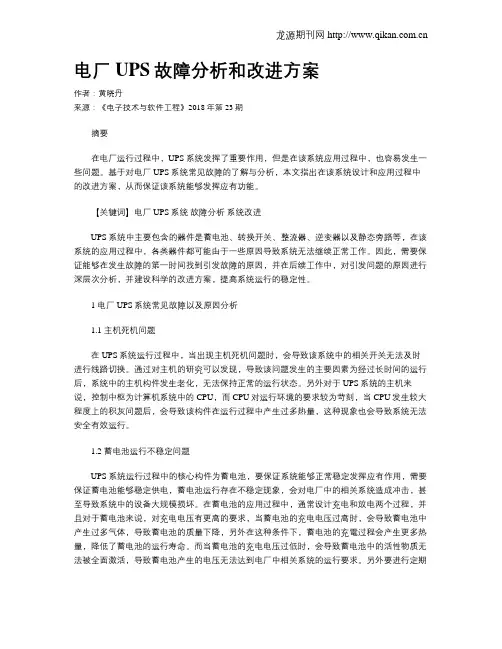

电厂UPS故障分析和改进方案
电厂UPS故障分析和改进方案作者：黄晓丹来源：《电子技术与软件工程》2018年第23期摘要在电厂运行过程中，UPS系统发挥了重要作用，但是在该系统应用过程中，也容易发生一些问题。
基于对电厂UPS系统常见故障的了解与分析，本文指出在该系统设计和应用过程中的改进方案，从而保证该系统能够发挥应有功能。
【关键词】电厂 UPS系统故障分析系统改进UPS系统中主要包含的器件是蓄电池、转换开关、整流器、逆变器以及静态旁路等，在该系统的应用过程中，各类器件都可能由于一些原因导致系统无法继续正常工作。
因此，需要保证能够在发生故障的第一时间找到引发故障的原因，并在后续工作中，对引发问题的原因进行深层次分析，并建设科学的改进方案，提高系统运行的稳定性。
1 电厂UPS系统常见故障以及原因分析1.1 主机死机问题在UPS系统运行过程中，当出现主机死机问题时，会导致该系统中的相关开关无法及时进行线路切换。
通过对主机的研究可以发现，导致该问题发生的主要因素为经过长时间的运行后，系统中的主机构件发生老化，无法保持正常的运行状态。
另外对于UPS系统的主机来说，控制中枢为计算机系统中的CPU，而CPU对运行环境的要求较为苛刻，当CPU发生较大程度上的积灰问题后，会导致该构件在运行过程中产生过多热量，这种现象也会导致系统无法安全有效运行。
1.2 蓄电池运行不稳定问题UPS系统运行过程中的核心构件为蓄电池，要保证系统能够正常稳定发挥应有作用，需要保证蓄电池能够稳定供电，蓄电池运行存在不稳定现象，会对电厂中的相关系统造成冲击，甚至导致系统中的设备大规模损坏。
在蓄电池的应用过程中，通常设计充电和放电两个过程，并且对于蓄电池来说，对充电电压有更高的要求，当蓄电池的充电电压过高时，会导致蓄电池中产生过多气体，导致蓄电池的质量下降，另外在这种条件下，蓄电池的充電过程会产生更多热量，降低了蓄电池的运行寿命。
而当蓄电池的充电电压过低时，会导致蓄电池中的活性物质无法被全面激活，导致蓄电池产生的电压无法达到电厂中相关系统的运行要求。
热控各系统自带UPS存在问题及整改后回

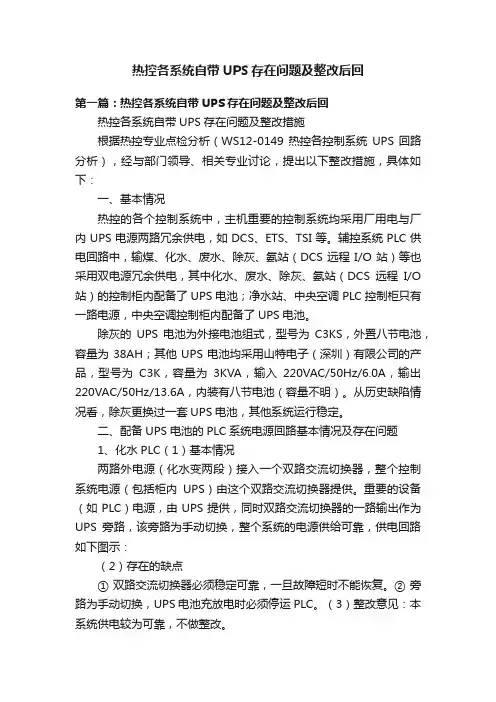

热控各系统自带UPS存在问题及整改后回第一篇：热控各系统自带UPS存在问题及整改后回热控各系统自带UPS存在问题及整改措施根据热控专业点检分析（WS12-0149热控各控制系统UPS回路分析），经与部门领导、相关专业讨论，提出以下整改措施，具体如下：一、基本情况热控的各个控制系统中，主机重要的控制系统均采用厂用电与厂内UPS电源两路冗余供电，如DCS、ETS、TSI等。
辅控系统PLC供电回路中，输煤、化水、废水、除灰、氨站（DCS远程I/O站）等也采用双电源冗余供电，其中化水、废水、除灰、氨站（DCS远程I/O 站）的控制柜内配备了UPS电池；净水站、中央空调PLC控制柜只有一路电源，中央空调控制柜内配备了UPS电池。
除灰的UPS电池为外接电池组式，型号为C3KS，外置八节电池，容量为38AH；其他UPS电池均采用山特电子（深圳）有限公司的产品，型号为C3K，容量为3KVA，输入220VAC/50Hz/6.0A，输出220VAC/50Hz/13.6A，内装有八节电池（容量不明）。
从历史缺陷情况看，除灰更换过一套UPS电池，其他系统运行稳定。
二、配备UPS电池的PLC系统电源回路基本情况及存在问题1、化水PLC（1）基本情况两路外电源（化水变两段）接入一个双路交流切换器，整个控制系统电源（包括柜内UPS）由这个双路交流切换器提供。
重要的设备（如PLC）电源，由UPS提供，同时双路交流切换器的一路输出作为UPS旁路，该旁路为手动切换，整个系统的电源供给可靠，供电回路如下图示：（2）存在的缺点① 双路交流切换器必须稳定可靠，一旦故障短时不能恢复。
② 旁路为手动切换，UPS电池充放电时必须停运PLC。
（3）整改意见：本系统供电较为可靠，不做整改。
2、废水PLC 基本情况、缺点与化水PLC一样。
供电回路如下图：整改意见：本系统供电较为可靠，不做整改。
3、净水站PLC（1）基本情况外接电源只有一路，这路电源接入一个双路交流切换器里，整个控制系统（包括柜内UPS）电源由这个双路交流切换器引出提供。

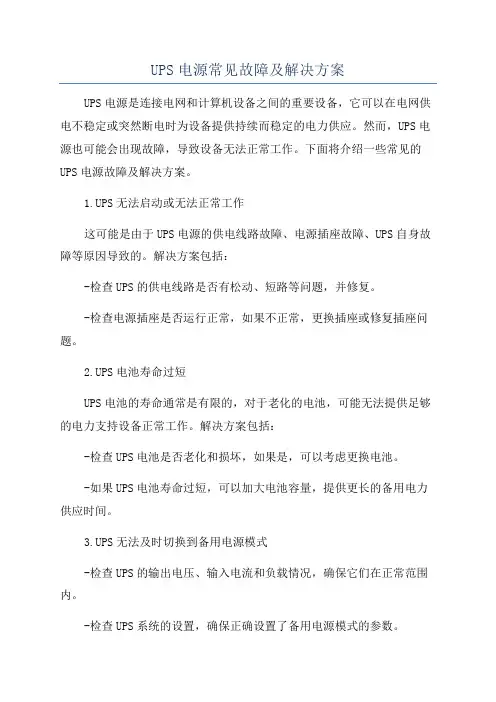

UPS电源常见故障及解决方案
UPS电源常见故障及解决方案
UPS电源是连接电网和计算机设备之间的重要设备，它可以在电网供电不稳定或突然断电时为设备提供持续而稳定的电力供应。
然而，UPS电源也可能会出现故障，导致设备无法正常工作。
下面将介绍一些常见的UPS电源故障及解决方案。
1.UPS无法启动或无法正常工作
这可能是由于UPS电源的供电线路故障、电源插座故障、UPS自身故障等原因导致的。
解决方案包括：
-检查UPS的供电线路是否有松动、短路等问题，并修复。
-检查电源插座是否运行正常，如果不正常，更换插座或修复插座问题。
2.UPS电池寿命过短
UPS电池的寿命通常是有限的，对于老化的电池，可能无法提供足够的电力支持设备正常工作。
解决方案包括：
-检查UPS电池是否老化和损坏，如果是，可以考虑更换电池。
-如果UPS电池寿命过短，可以加大电池容量，提供更长的备用电力供应时间。
3.UPS无法及时切换到备用电源模式
-检查UPS的输出电压、输入电流和负载情况，确保它们在正常范围内。
-检查UPS系统的设置，确保正确设置了备用电源模式的参数。
-检查UPS的切换器件是否运行正常，如果有问题，可以尝试更换。
4.UPS报警提示
-根据报警提示信息，查看UPS电源的说明书，了解报警的原因，并采取相应的措施。

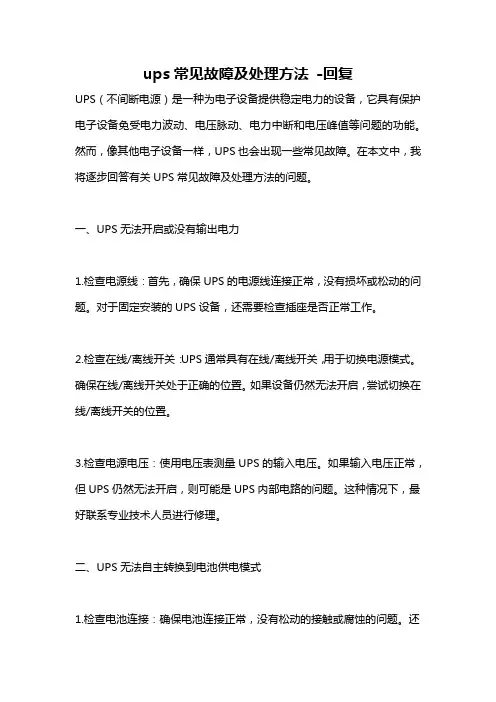

ups常见故障及处理方法 -回复
ups常见故障及处理方法-回复UPS（不间断电源）是一种为电子设备提供稳定电力的设备，它具有保护电子设备免受电力波动、电压脉动、电力中断和电压峰值等问题的功能。
然而，像其他电子设备一样，UPS也会出现一些常见故障。
在本文中，我将逐步回答有关UPS常见故障及处理方法的问题。
一、UPS无法开启或没有输出电力1.检查电源线：首先，确保UPS的电源线连接正常，没有损坏或松动的问题。
对于固定安装的UPS设备，还需要检查插座是否正常工作。
2.检查在线/离线开关：UPS通常具有在线/离线开关，用于切换电源模式。
确保在线/离线开关处于正确的位置。
如果设备仍然无法开启，尝试切换在线/离线开关的位置。
3.检查电源电压：使用电压表测量UPS的输入电压。
如果输入电压正常，但UPS仍然无法开启，则可能是UPS内部电路的问题。
这种情况下，最好联系专业技术人员进行修理。
二、UPS无法自主转换到电池供电模式1.检查电池连接：确保电池连接正常，没有松动的接触或腐蚀的问题。
还需要检查电池是否仍然具有足够的电力储备。
2.检查输入电源：UPS无法自主转换到电池供电模式可能是由于输入电源的问题引起的。
检查你的建筑物是否存在电力中断或电力波动等问题。
如果输入电源正常，但UPS仍然无法自主转换，可能是电池充电功能出现问题，需要联系专业技术人员。
三、UPS发出异常响声或过热1.检查通风设施：UPS内部有风扇用于散热，确保风扇正常运转并保持通风良好的环境。
如果风扇有异常噪音或停止运转，可以尝试清洁或更换风扇。
2.检查负载：UPS可能超载或过热，导致异常响声或过热问题。
在UPS 上检查负载，确保没有超出额定容量。
如果负载太大，应考虑分散负载或升级UPS设备。
四、UPS自检失败或报警灯闪烁1.检查电池状态：不间断电源通常在开启时进行自检，以确保电池状态良好。
如果UPS自检失败或报警灯闪烁，可能是由于电池故障引起的。
检查电池的充电状态和寿命，如有需要，更换电池。
ups常见故障及处理方法 -回复
ups常见故障及处理方法-回复UPS（不间断电源）是将电池与电源之间进行连接的设备，用于提供电源的备份和稳定，并在电网电压不稳定或断电的情况下提供电力。
虽然UPS 具有高可靠性，但也会出现一些常见的故障。
在这篇文章中，我们将一步一步回答有关UPS常见故障及处理方法的问题。
第一步：了解UPS的常见故障类型UPS常见的故障类型包括电池故障，过载，短路以及电源故障。
了解这些故障类型有助于我们更好地应对问题。
1. 电池故障：UPS的电池是其关键组件之一，如果电池老化或损坏，则UPS无法提供稳定的备用电源。
电池故障可能表现为缩短的备用电源时长或完全无法进行备份。
2. 过载：过载是指UPS的负载超过了其额定能力。
过载可能导致UPS 无法维持供电过程或关机。
3. 短路：短路是指电路中出现两个或多个节点之间的低阻抗路径。
短路可能导致UPS损坏或发生故障。
4. 电源故障：电源故障包括供电中断或电网电压不稳定等问题。
这些故障可能导致UPS无法提供稳定的备份电源。
第二步：根据故障类型采取相应的处理方法针对不同的故障类型，我们需要采取特定的处理方法来修复UPS的问题。
1. 电池故障处理方法：- 检查电池状态：检查电池连接是否良好，并通过使用电池测试仪来检测电池的状态。
如果电池老化或损坏，需要更换新的电池。
- 清洁电池接触点：清洁电池接触点，确保良好的接触，以提高电池的性能。
2. 过载处理方法：- 减少负载：检查所有连接到UPS的设备和电池，确保负载不超过UPS的额定能力。
如果负载过重，需要减少负载或增加UPS容量。
- 分流电源：将电路划分成不同的电源区块，以减轻特定区块的负载。
3. 短路处理方法：- 查找短路：使用电路测试仪逐步检查电路，找到短路出现的位置。
- 修复短路：修复短路，可能涉及更换电线或元件。
4. 电源故障处理方法：- 检查电源：检查电源和电网连接是否正常，确保电源供应没有中断或电压过高/过低等问题。
- 使用稳压器：安装稳压器来稳定电源的电压。

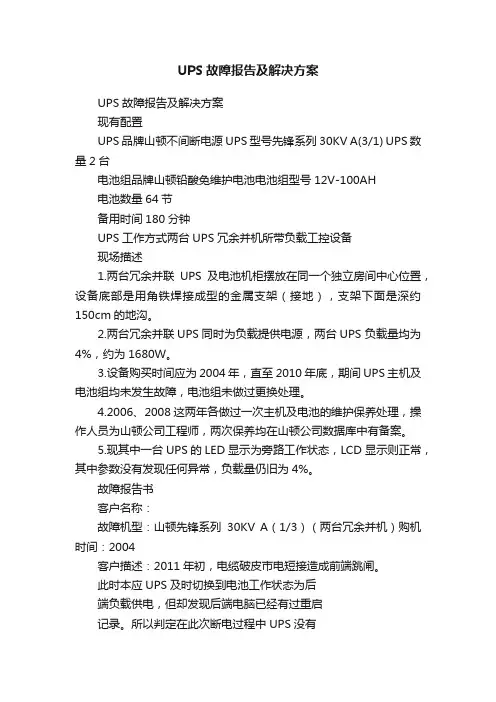

UPS故障报告及解决方案
UPS故障报告及解决方案UPS故障报告及解决方案现有配置UPS品牌山顿不间断电源UPS型号先锋系列30KV A(3/1) UPS数量2台电池组品牌山顿铅酸免维护电池电池组型号12V-100AH电池数量64节备用时间180分钟UPS工作方式两台UPS冗余并机所带负载工控设备现场描述1.两台冗余并联UPS及电池机柜摆放在同一个独立房间中心位置，设备底部是用角铁焊接成型的金属支架（接地），支架下面是深约150cm的地沟。
2.两台冗余并联UPS同时为负载提供电源，两台UPS 负载量均为4%，约为1680W。
3.设备购买时间应为2004年，直至2010年底，期间UPS主机及电池组均未发生故障，电池组未做过更换处理。
4.2006、2008这两年各做过一次主机及电池的维护保养处理，操作人员为山顿公司工程师，两次保养均在山顿公司数据库中有备案。
5.现其中一台UPS的LED显示为旁路工作状态，LCD 显示则正常，其中参数没有发现任何异常，负载量仍旧为4%。
故障报告书客户名称：故障机型：山顿先锋系列30KV A（1/3）（两台冗余并机）购机时间：2004客户描述：2011年初，电缆破皮市电短接造成前端跳闸。
此时本应UPS及时切换到电池工作状态为后端负载供电，但却发现后端电脑已经有过重启记录。
所以判定在此次断电过程中UPS没有发挥应有作用。
故障现象1：市电断电后UPS不能切换到电池工作状态。
表现形式：UPS在正常工作状态，市电输入发生故障，电池组未能及时工作，造成逆变器停车，同时切断后端输出电源，造成后端负载突然断电。
故障原因：1. UPS储能电池组为铅酸免维护电池，此类电池设计寿命均为3-5年之间，由于设备购买时间较早且期间没有更换过电池组，故发生了此次事故。
2. 两台UPS的电池均为一组32节串联，其中任意一只发生问题，均会造成该台设备停止工作。
注：电池到了应有的使用年限，其内部的铅制极板会被稀硫酸慢慢腐蚀极板变薄形成铅渣，内阻增大，无放电电流。
机房UPS蓄电池检查及整改分析
机房UPS蓄电池检查及整改分析第一篇：机房UPS蓄电池检查及整改分析机房UPS蓄电池组检查分析报告一、现状分析机房UPS 主机配置的蓄电池组进行检查和充放电试验，电池规格为12V/65Ah阀控铅酸蓄电池，共32节，在检查过程中，其中有10节蓄电池电压严重不足，出现下列现象：（1）蓄电池实际放电容量低于额定容量的60%，经反复检查无法明显上升。
结论：判断是由于蓄电池使用过程中，容量衰减到60%左右后性能会大幅衰减，各部件都基本达到恶化的状况，这种衰减有逐渐加快的趋势，很快就会彻底失去充放电能力。
（2）蓄电池充电时，发热严重。
结论：判断蓄电池到寿命终止时，正极会严重软化，活性物质脱落，内阻增加，而且极板中杂质元素不断溶出，使其充电时析气率加大，效率变差，发热量增加。
打开蓄电池安全阀检查，发现电解液“发黑”，严重失效时无法修复。
蓄电池自放电很快，虽然充电后但很快就没电了。
二、整改建议蓄电池使用过程中，容量逐渐衰减，性能逐渐下降，直到寿命终止，达不到用户要求时，就需要更换蓄电池。
为保证运行的可靠性，需要密切关注蓄电池的运行状况并及时更换蓄电池。
据了解该组蓄电池使用已有5年以上，蓄电池使用时间远远超过正常使用时间。
考虑到UPS设备的安全稳定运行和保证UPS失电后的蓄电池有效放电时间，建议用户对该组蓄电池进行报废处理，整组更换新的蓄电池组。
寿命终止的蓄电池，各种性能大幅度下降，性能极不稳定，有可能引起不良后果：如充电发热变形，产生短路、断路，甚至发生爆炸危险。
因此蓄电池达到寿命终止时应及时更换新的蓄电池。
同时，另一组蓄电池组与本次检查的蓄电池组系同一时间投用，使用寿命均已达到设计年限，建议两组蓄电池同时更换，以保证UPS设备的稳定运行。
2013年1月6日第二篇：机房UPS（范文）机房UPS(不间断电源)系统机房UPS的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在UPS电源整体解决方案停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。
UPS在火电厂运行及出现的问题和改进
UPS在火电厂运行及出现的问题和改进作者：孙建军来源：《科学与财富》2015年第16期摘要：在现代化的发电厂中，随着发电机组单机容量的不断增大，对机组的保护和控制的可靠性也越来越高，特别是厂内一些重要负荷如：汽机DCS、锅炉DCS、机、炉热控电源、FSSS、DEH、TSI等对电能的质量要求非常严格，电压短时间的失去或者小幅波动，都可能造成机、炉失去控制和非计划停机。
因此需要提供一个高供电品质且不间断供电的交流不停电电源，即Uninterruptible Power System，我们把它称为UPS电源。
国投哈密发电有限公司UPS采用青岛艾迪森的NewMainPower 系列UPS，该UPS为双机冗余并联运行方式。
投运后双主机频繁出现同时切为旁路运行，安全等级直接下降两级，对机组安全运行产生很大影响。
国投哈密发电厂技术人员与UPS厂家通过不断研究和试验最终找出问题并彻底解决。
关键词：交流不停电系统；火电厂运行；UPS改进一、UPS组成及运行方式每套UPS 系统包括两个主机柜、一个旁路柜和两个输出交流配电屏。
每个主机柜均含整流器、逆变器、静态转换开关等，旁路柜含旁路变压器、稳压器、手动维修旁路开关、二极管等。
正常运行时，UPS 为两台主机并机运行，由厂用400V 保安电源供给整流器，再经逆变器变为单相交流220V 向馈线柜供电。
当厂用400V 电源消失或整流器故障时，则由蓄电池经闭锁二极管向逆变器供电。
当逆变器故障或检修时，静态开关自动切换至旁路电源向馈线柜供电。
集控UPS采用并机冗余运行方式，两套UPS通过各自的输入将交流/直流电转换成交流输出，再经静态开关将两路UPS输出进行并联，两套UPS采用共同旁路。
任意一台UPS故障不影响另一台UPS的正常运行。
正常运行时两台UPS均分负载，其中一台UPS发生故障，另一台UPS承担全部负载而不需任何转换动作。
UPS通过内部的同步信号来协调两台UPS输出（包括相位和电压以及输出电流等），使其输出与公共旁路同步。
