变压器基础知识培训
k2 Z
I1
N2 N1
I2
N2
I2
∴变压器具有阻抗变换作用，常用在电子线路中进
行阻抗匹配。 通常可令：kZ=k2 ， kZ称为变压器阻抗变比。
变压器的功能
变压器功能有四个： ①. 电压变换的功能； ②. 电流变换的功能； ③. 阻抗变换的功能；
此外（双绕组变压器）还有： ④. 电气隔离的功能。
电气隔离功能，可保证必要的安全。
两个线圈中有两个端子为同名端，则另外两个端子 之间也是同名端；而1-4或2-3则称为“异名端”或“异 极性端”。所以说，线圈同名端的标记不是唯一的。
同名端的判别(交流法)
l交流法：
交流法接线如右图所示。电 压表两端电压 V = U1 －U2。
若1、3为同名端，因为U1、 U2 同相位，则V ＜ U1 ；
电压平衡方程
原边电压平衡方程根据基尔霍夫电压定律直接列 出：Ėσ1 = - j İ1Xσ1 —— 满足电磁感应定律
绕组电势Ė1不采用电 抗表示是因为带铁心线圈 的电抗为非线性的，不是 常数，只有进行小范围线 性处理后才能采用电抗X1 表示。
小范围线性处理：在工 作点附近进行。
注意：电势此时的性质是被当作电压降处理(电抗压降)。
目录
第一章 变压器的应用与结构 第二章 变压器的基本工作原理 第三章 三相电压的变换 第四章 特殊变压器
变压器的概述
为了供电、输电、配电的需要，就必须使用一种电气设
备把发电厂内交流发电机发出的交流电压变换成不同等级的 电压。这种电气设备就是变压器。
变压器是在法拉第电磁感应原理的基础上设计制造的一
磁势平衡方程
注意：因为变压器对电流的变换作用，磁势平衡方程 实际上就是电流平衡方程。若令电流İ′1= -（N1/N2）İ2 则：İ1=İ0+İ′1 —— 就是电流的平衡方程。
变压器基本知识培训
S11- M-1250/10
S11- M-1600/10
0.6
0.6
1360
1640
12000
14500
SH15-M型全密封油浸式非晶合金配电变压器技术参数
电压组合 额定容量kVA
30 50 63 80 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 10 ±5 ±2×2.5 0.4 Dyn11
电流小些。随着铁心结构和制造工艺的改进，以及
硅钢片性能的改善，目前变压器空载电流已大大降
低了。
十一、变压器绕组基本形式及特点： 1、层式绕组：单层圆筒式、双层及多层圆筒式、两 段圆筒式、分段圆筒式、铜铝箔圆筒式、宝塔式圆 筒式、长圆筒式、椭圆筒式等。其结构特点是绕制 简单，工艺性好，但端部支撑的稳定性较差。所有 圆筒式绕组，尤其是多层式绕组的雷电冲击性能好。 但由于轴向支撑的稳定性难以把握，所以它的广泛 应用又受到限制。 2、饼式绕组：连续式、纠结式、内屏蔽式、螺旋式 等。其结构特点是机械强度高，散热性能好，因此 适用范围广泛。其中纠结式和内屏蔽式绕组，可以 增加绕组的纵向电容，改善绕组冲击电压分布，冲 击特性较好，适用于高电压等级绕组。
变压器基本知识培训资料
一、名词解释： 1、电力变压器：具有两个或多个绕组的静止设备。 为了传输电能，在同一频率下，通过电磁感应将一 个系统的交流电压和电流转换为另一系统的电压和 电流，通常这些电流和电压的值是不同的。 2、油浸式变压器：铁心和绕组都浸入油中的变压器。 3、高压绕组：具有最高额定电压的绕组。通常高压 侧远离铁心绕制。 4、低压绕组：具有最低额定电压的绕组。通常低压 侧靠近铁心绕制。
S11-M系列电力变压器技术参数
变压器培训资料课件
采用新型导磁材料、绝缘材料和散热材料等，提高变压器的性能和能效。
02
优化结构设计
改进变压器线圈结构、铁芯结构和散热结构等，降低能耗和提高散热效果。
将老旧的高能耗变压器更换为新型节能变压器，提高能效和降低能耗。
老旧变压器更换
变压器运行优化
节能监测和维护
通过优化变压器的运行方式和负载分配，实现更高效的能源利用和节能效果。
节能环保
01
随着环保意识的不断提高，变压器技术的革新将更加注重节能环保。通过优化设计、采用新型材料等方式，降低变压器的能耗和排放，提高能效和环保性能。
智能化
02
智能化是变压器技术革新的重要方向之一。通过引入传感器、通信和控制技术，实现变压器的远程监控、智能诊断和自动调节等功能，提高变压器的运行效率和可靠性。
技术创新
随着科技的不断进步，变压器技术也在不断创新和发展。未来，变压器企业需要不断加大技术创新力度，推出更加高效、环保、智能的变压器产品，满足市场的需求。
竞争格局
目前，变压器市场竞争格局较为激烈，国内外的变压器企业都在努力提高自身的技术水平和产品质量，以提高竞争优势。未来，随着市场的不断扩大和技术创新的不断涌现，竞争格局将进一步加剧。
额定电压
额定电流
效率
额定容量
02
变压器安装与维护
变压器安装前的准备
安装位置的选择
安装过程
验收与测试
按照安装说明书的步骤，正确连接变压器的输入和输出线路，固定变压器，确保安全牢固。
完成安装后进行验收和测试，检查变压器是否正常工作，确保无安全隐患。
检查变压器的规格、型号是否符合要求，检查变压器运输过程中是否有损坏，准备安装所需的工具和材料。
事故发生时应保持冷静
02
优化结构设计
改进变压器线圈结构、铁芯结构和散热结构等，降低能耗和提高散热效果。
将老旧的高能耗变压器更换为新型节能变压器，提高能效和降低能耗。
老旧变压器更换
变压器运行优化
节能监测和维护
通过优化变压器的运行方式和负载分配，实现更高效的能源利用和节能效果。
节能环保
01
随着环保意识的不断提高，变压器技术的革新将更加注重节能环保。通过优化设计、采用新型材料等方式，降低变压器的能耗和排放，提高能效和环保性能。
智能化
02
智能化是变压器技术革新的重要方向之一。通过引入传感器、通信和控制技术，实现变压器的远程监控、智能诊断和自动调节等功能，提高变压器的运行效率和可靠性。
技术创新
随着科技的不断进步，变压器技术也在不断创新和发展。未来，变压器企业需要不断加大技术创新力度，推出更加高效、环保、智能的变压器产品，满足市场的需求。
竞争格局
目前，变压器市场竞争格局较为激烈，国内外的变压器企业都在努力提高自身的技术水平和产品质量，以提高竞争优势。未来，随着市场的不断扩大和技术创新的不断涌现，竞争格局将进一步加剧。
额定电压
额定电流
效率
额定容量
02
变压器安装与维护
变压器安装前的准备
安装位置的选择
安装过程
验收与测试
按照安装说明书的步骤，正确连接变压器的输入和输出线路，固定变压器，确保安全牢固。
完成安装后进行验收和测试，检查变压器是否正常工作，确保无安全隐患。
检查变压器的规格、型号是否符合要求，检查变压器运输过程中是否有损坏，准备安装所需的工具和材料。
事故发生时应保持冷静
变压器专业培训(特变电工)
比,结构尺寸可较小。
发电厂自用变压器：简称厂用变,是电厂内作为动力和照明等电 源用的变压器,一般阻抗较高,多直接用于 发电机母线。 分 裂 变 压 器：这种变压器有两个或两个以上低压绕组， 可单独或并联运行。发电厂自用变压器多 采用这种形式的变压器。 升（降）压变压器：是指将一种电压等级升（降）到另一种电 压等级的变压器。
同一线圈 各引线间 的绝缘
距接地部 分及其他 线圈的绝缘
分接开关绝缘
主绝缘
纵绝缘
1、变压器的内部绝缘
变压器的内部绝缘可分为主绝缘和纵绝缘。 主绝缘：每一线圈对接地部分及其他线圈间的绝缘。例如：成 型绝缘筒、围板等。 纵绝缘：线圈的匝绝缘（导线的纸包绝缘）、层间绝缘（圆筒 式线圈）、饼式线圈线饼间的绝缘（油隙垫块）等。
3、对耐热性能方面的要求
变压器运行中的线圈导线，由于产生的基本损耗和附
加损耗，铁心中的磁滞损耗和涡流损耗，以及漏磁通在钢 结构件中的杂散损耗而发热。在高温下，无论是长期运行 还是短期释放，都将加速绝缘材料老化，缩短变压器寿命。
4、 化学性能及其他要求 油浸式变压器最基本的绝缘材料是绝缘纸板及
变压器油，因此要求变压器油在产品运行时具备不
电能、改变电压、但不改变频率的一种静止的电器。
1、变压器工作原理 它有一个共用的铁芯和 与其交链的几个绕组，且它 们之间的空间位置不变。当 某一个绕组从电源接受交流 电能时，通过电感生磁、磁 感生电的电磁感应原理改变 电压(电流)，在其余绕组上 以同一频率、不同电压传输 出交流电能。因此，变压器 的主要结构就是铁心和绕组。
将绝缘分为主绝缘和纵绝缘的方法也适用与干式变压器。
2、油浸式变压器的常用绝缘材料 1）变压器油：变压器油的成分是环烷烃、烷烃和芳香烃，以及 其他一些成分。它是油浸式变压器的最基本的绝缘材料，充 满整个变压器油箱中，起着绝缘、散热和消弧的作用。 2）油纸绝缘：油浸式变压器绝缘结构中所用的主要绝缘材料是 变压器油和绝缘纸，即油纸绝缘结构。变压器油与绝缘纸相 结合具有很高的耐电强度。比两者分开单独的油和纸任何一 种材料都高得多。 3）电缆纸：一般是由未漂白硫酸盐纸浆抄纸而制成。在变压器 中采用型号为DLZ-08和DLZ-12的电缆纸，主要作用是做导线 绝缘和线圈层间绝缘，引线包扎绝缘等。
发电厂自用变压器：简称厂用变,是电厂内作为动力和照明等电 源用的变压器,一般阻抗较高,多直接用于 发电机母线。 分 裂 变 压 器：这种变压器有两个或两个以上低压绕组， 可单独或并联运行。发电厂自用变压器多 采用这种形式的变压器。 升（降）压变压器：是指将一种电压等级升（降）到另一种电 压等级的变压器。
同一线圈 各引线间 的绝缘
距接地部 分及其他 线圈的绝缘
分接开关绝缘
主绝缘
纵绝缘
1、变压器的内部绝缘
变压器的内部绝缘可分为主绝缘和纵绝缘。 主绝缘：每一线圈对接地部分及其他线圈间的绝缘。例如：成 型绝缘筒、围板等。 纵绝缘：线圈的匝绝缘（导线的纸包绝缘）、层间绝缘（圆筒 式线圈）、饼式线圈线饼间的绝缘（油隙垫块）等。
3、对耐热性能方面的要求
变压器运行中的线圈导线，由于产生的基本损耗和附
加损耗，铁心中的磁滞损耗和涡流损耗，以及漏磁通在钢 结构件中的杂散损耗而发热。在高温下，无论是长期运行 还是短期释放，都将加速绝缘材料老化，缩短变压器寿命。
4、 化学性能及其他要求 油浸式变压器最基本的绝缘材料是绝缘纸板及
变压器油，因此要求变压器油在产品运行时具备不
电能、改变电压、但不改变频率的一种静止的电器。
1、变压器工作原理 它有一个共用的铁芯和 与其交链的几个绕组，且它 们之间的空间位置不变。当 某一个绕组从电源接受交流 电能时，通过电感生磁、磁 感生电的电磁感应原理改变 电压(电流)，在其余绕组上 以同一频率、不同电压传输 出交流电能。因此，变压器 的主要结构就是铁心和绕组。
将绝缘分为主绝缘和纵绝缘的方法也适用与干式变压器。
2、油浸式变压器的常用绝缘材料 1）变压器油：变压器油的成分是环烷烃、烷烃和芳香烃，以及 其他一些成分。它是油浸式变压器的最基本的绝缘材料，充 满整个变压器油箱中，起着绝缘、散热和消弧的作用。 2）油纸绝缘：油浸式变压器绝缘结构中所用的主要绝缘材料是 变压器油和绝缘纸，即油纸绝缘结构。变压器油与绝缘纸相 结合具有很高的耐电强度。比两者分开单独的油和纸任何一 种材料都高得多。 3）电缆纸：一般是由未漂白硫酸盐纸浆抄纸而制成。在变压器 中采用型号为DLZ-08和DLZ-12的电缆纸，主要作用是做导线 绝缘和线圈层间绝缘，引线包扎绝缘等。

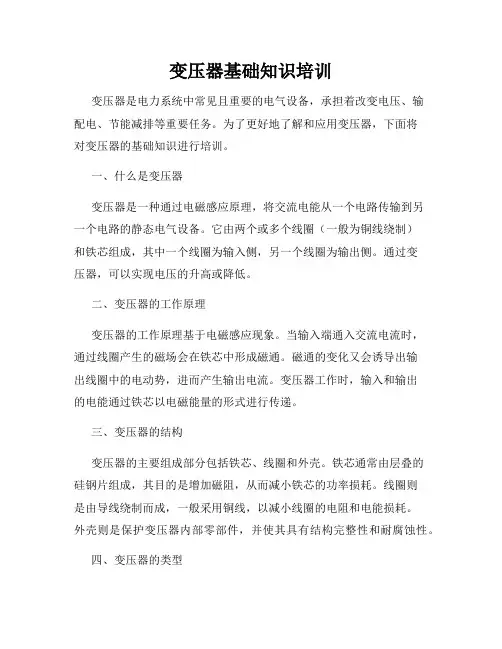

变压器基础知识培训
