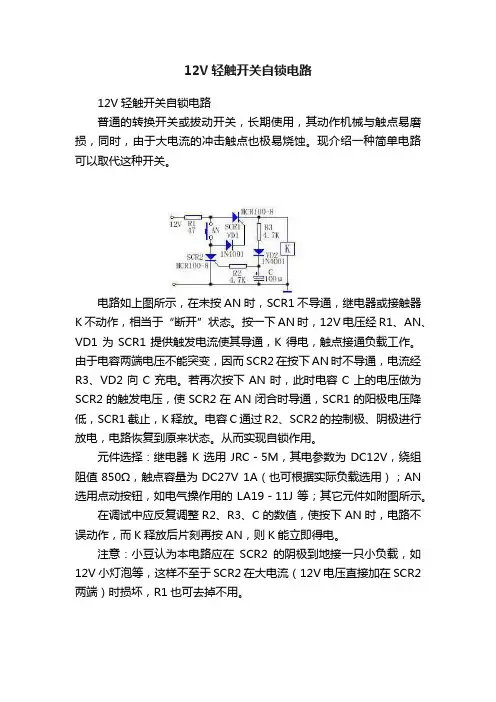

12V轻触开关自锁电路
12V轻触开关自锁电路
12V轻触开关自锁电路
普通的转换开关或拔动开关，长期使用，其动作机械与触点易磨损，同时，由于大电流的冲击触点也极易烧蚀。
现介绍一种简单电路可以取代这种开关。
电路如上图所示，在未按AN时，SCR1不导通，继电器或接触器K不动作，相当于“断开”状态。
按一下AN时，12V电压经R1、AN、VD1为SCR1提供触发电流使其导通，K得电，触点接通负载工作。
由于电容两端电压不能突变，因而SCR2在按下AN时不导通，电流经R3、VD2向C充电。
若再次按下AN时，此时电容C上的电压做为SCR2的触发电压，使SCR2在AN闭合时导通，SCR1的阳极电压降低，SCR1截止，K释放。
电容C通过R2、SCR2的控制极、阴极进行放电，电路恢复到原来状态。
从而实现自锁作用。
元件选择：继电器K选用JRC－5M，其电参数为DC12V，绕组阻值850Ω，触点容量为DC27V 1A（也可根据实际负载选用）；AN 选用点动按钮，如电气操作用的LA19－11J等；其它元件如附图所示。
在调试中应反复调整R2、R3、C的数值，使按下AN时，电路不误动作，而K释放后片刻再按AN，则K能立即得电。
注意：小豆认为本电路应在SCR2的阴极到地接一只小负载，如12V小灯泡等，这样不至于SCR2在大电流（12V电压直接加在SCR2两端）时损坏，R1也可去掉不用。
轻触开关原理
轻触开关原理轻触开关，也被称为触摸开关，是一种常见的电子开关，它通过触摸的方式来控制电路的通断，广泛应用于家用电器、智能家居、工业控制等领域。
本文将介绍轻触开关的原理及工作方式。
轻触开关的原理基于电容感应。
在轻触开关的表面覆盖着一层绝缘材料，上面再覆盖一层金属导电材料。
当手指触摸开关表面时，人体和金属导电材料之间形成一个电容。
此时，由于人体的电导率远高于空气和绝缘材料，因此手指和金属导电材料之间的电容将发生变化。
传感器会检测到这种电容的变化，并将其转化为电信号，从而控制开关的通断。
轻触开关的工作方式可以分为两种，一种是通过电容感应来控制开关的通断，另一种是通过电阻感应来控制开关的通断。
在电容感应方式下，当手指触摸开关表面时，传感器会检测到电容的变化，并将其转化为控制信号，从而实现开关的闭合或断开。
而在电阻感应方式下，当手指触摸开关表面时，传感器会检测到电阻的变化，并将其转化为控制信号，同样实现开关的闭合或断开。
除了电容感应和电阻感应，轻触开关还可以采用声波感应、红外线感应等方式来实现控制。
在声波感应方式下，开关会发出一种特定频率的声波，当手指触摸开关表面时，声波会受到干扰，传感器会检测到这种干扰，并将其转化为控制信号。
在红外线感应方式下，开关会发出红外线信号，当手指触摸开关表面时，红外线信号会受到遮挡，传感器同样会检测到这种遮挡，并将其转化为控制信号。
总的来说，轻触开关通过不同的感应方式来实现控制，无论是电容感应、电阻感应、声波感应还是红外线感应，都是基于人体与开关之间的互动来实现的。
这种便捷的操作方式使得轻触开关在现代生活中得到了广泛的应用，同时也为人们带来了更加智能、便利的生活体验。
在使用轻触开关时，需要注意保持开关表面的清洁，避免灰尘或污垢影响感应效果；同时，在安装和维护时，要注意防止水或其他液体进入开关内部，以免影响开关的正常工作。
此外，还需要定期检查和维护开关的电路和传感器，确保其正常工作。

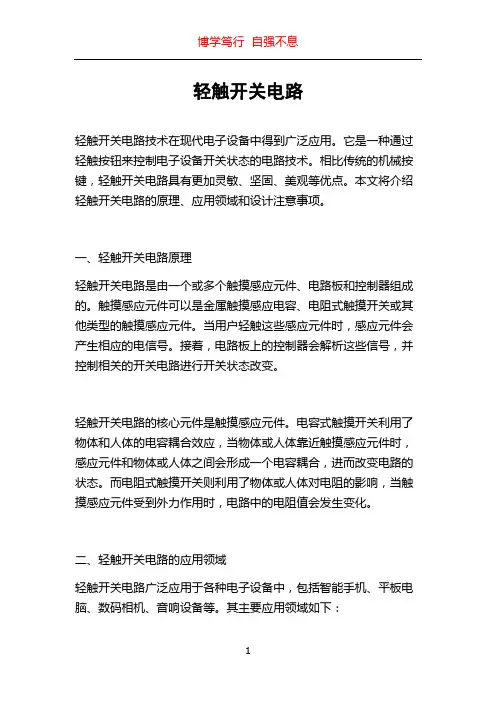

轻触开关电路
轻触开关电路轻触开关电路技术在现代电子设备中得到广泛应用。
它是一种通过轻触按钮来控制电子设备开关状态的电路技术。
相比传统的机械按键，轻触开关电路具有更加灵敏、坚固、美观等优点。
本文将介绍轻触开关电路的原理、应用领域和设计注意事项。
一、轻触开关电路原理轻触开关电路是由一个或多个触摸感应元件、电路板和控制器组成的。
触摸感应元件可以是金属触摸感应电容、电阻式触摸开关或其他类型的触摸感应元件。
当用户轻触这些感应元件时，感应元件会产生相应的电信号。
接着，电路板上的控制器会解析这些信号，并控制相关的开关电路进行开关状态改变。
轻触开关电路的核心元件是触摸感应元件。
电容式触摸开关利用了物体和人体的电容耦合效应，当物体或人体靠近触摸感应元件时，感应元件和物体或人体之间会形成一个电容耦合，进而改变电路的状态。
而电阻式触摸开关则利用了物体或人体对电阻的影响，当触摸感应元件受到外力作用时，电路中的电阻值会发生变化。
二、轻触开关电路的应用领域轻触开关电路广泛应用于各种电子设备中，包括智能手机、平板电脑、数码相机、音响设备等。
其主要应用领域如下：1. 移动通信设备：轻触开关电路在手机等移动通信设备中应用广泛。
手机上的主要按键（如开关键、音量键等）采用了轻触开关电路，使得用户可以通过轻触按钮来实现各种操作。
2. 家用电器：轻触开关电路在家用电器中的应用也越来越普遍。
例如，一些电饭煲、电磁炉等家用电器上的触摸面板采用了轻触开关电路，提高了产品的易用性和美观性。
3. 汽车电子：随着汽车电子化程度的增加，轻触开关电路在汽车中的应用也越来越多。
汽车中的一些功能按键、仪表和娱乐系统等都采用了轻触开关电路，使得驾驶员可以更方便地控制汽车的各种功能。
4. 医疗设备：在医疗设备中，轻触开关电路也发挥了重要的作用。
例如，手术台上的一些按钮和控制面板采用了轻触开关电路，使得医生可以通过轻触按钮来操控设备，提高手术过程中的操作效率和便捷性。
三、轻触开关电路的设计注意事项在设计轻触开关电路时，需要注意以下几点：1. 材料选择：触摸感应元件的材料应具备良好的导电性、耐腐蚀性和机械稳定性。

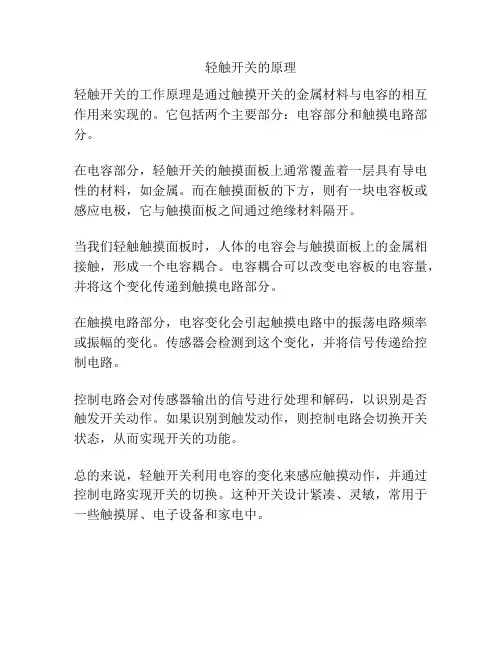

轻触开关的原理
轻触开关的原理
轻触开关的工作原理是通过触摸开关的金属材料与电容的相互作用来实现的。
它包括两个主要部分：电容部分和触摸电路部分。
在电容部分，轻触开关的触摸面板上通常覆盖着一层具有导电性的材料，如金属。
而在触摸面板的下方，则有一块电容板或感应电极，它与触摸面板之间通过绝缘材料隔开。
当我们轻触触摸面板时，人体的电容会与触摸面板上的金属相接触，形成一个电容耦合。
电容耦合可以改变电容板的电容量，并将这个变化传递到触摸电路部分。
在触摸电路部分，电容变化会引起触摸电路中的振荡电路频率或振幅的变化。
传感器会检测到这个变化，并将信号传递给控制电路。
控制电路会对传感器输出的信号进行处理和解码，以识别是否触发开关动作。
如果识别到触发动作，则控制电路会切换开关状态，从而实现开关的功能。
总的来说，轻触开关利用电容的变化来感应触摸动作，并通过控制电路实现开关的切换。
这种开关设计紧凑、灵敏，常用于一些触摸屏、电子设备和家电中。
吸油烟机贴片轻触开关控制电路工作原理介绍
吸油烟机贴片轻触开关控制电路工作原理介绍目前，面板使用薄膜按键的吸油烟机多采用CMOS集成电路或专用单片机、可控硅、三端稳压器等构成的控制电路，电路显得复杂，成本也高。
为此，首韩科技设计制作了一种贴片轻触开关电路，其成本比相同功能的其它电路要低10多元。
由于使用元器件较少，故障率相应也低；抗干扰性强、可靠性高、自身耗电小〔实测工作时仅0.7W 左右），关机后〔不包括电源变压器）无静态耗电。
该吸油烟机贴片轻触开关的控制电路：为便于说明工作原理，被控制对象简称如下——电机M、灯泡H和保险丝F等；具有辅助触点的继电器K1及K2、转换式轻触开关SB1SB3等，构成了交叉控制的互锁开关，用于控制吸油烟机电机M的运行〔快速、慢速）和停止;晶体三极管VT、K3、SB4等构成了单键双稳态开关，用于控制吸油烟机照明灯H的亮灭。
电源电路由电源变压器T、整流二极管VD6~VD9和电容器C2等组成，将220V交流市电变换成为12V左右的直流电，供控制电路工作用电。
平时，继电器K1～K3均处于释放状态，电机M因断电不运转．灯泡H亦不亮。
当按下贴片轻触开关SB1时，继电器K1通电吸合，其常开触点K1-1闭合接通电机M的供电回路，使M通电高速运转；与此同时，K1的辅助触点K1-2闭合、使K1线圈通过K1-2、SB2构成新的供电回路，在SB1复位后使K1仍保持吸合状态不变。
当按下贴片轻触开关SB2时，一方面继电器K1供电回路被切断，K1释放，电机M断电停止高速运转，另一方面，继电器K2通过SB2得电吸合，使其常开触点K2-1接通，M通电处于慢速运转状态。
与此同时，K2的辅助触点K2-2闭合，使K2线圈通过K2-2、SB1构成新的供电回路，在SB2复位后使K2仍保持吸合状态不变。
当按下贴片轻触开关SB3按钮时，正在吸合的继电器K1或K2立即断电释放，电机M亦断电停止运转，实现了吸油烟机的关机。
当按动贴片轻触开关SB4时，已充足电（实剥≤14V）的电容器C1两端的电压接至三极管VT的基极使TT导通，继电器K3得电吸合，由其常开触点K3-1接通灯泡H的供电回路，使之通电发亮，与此同时，辅助触点K3-2亦吸合，通过限流电阻器为VT提供偏流，使K3在SBA4复位后仍保持吸合状态不变。
数字电路CD4069制作的万能遥控轻触开关电路图
数字电路CD4069制作的万能遥控轻触开关电路图
本次给大家带来的是用数字电路CD4069制作的万能遥控轻触开关，其功耗微小，约5mW,可广泛应用于家庭、宾馆等。
电路工作原理：红外线接收头接收到遥控器发射来的红外线信号，其输出脚输出低电平，经C5、R9、C6耦合至ICd组成的放大器放大，D12检波，ICC整形后去触发双稳态电路（ICa、ICb与外围元件组成双稳态电路），使
双稳态电路翻转，触发导通或关断可控硅，从而达到遥控开灯或关灯的目的。
若用手轻触按钮开关AN,照样也能开启电灯或者关闭电灯。
在电灯未亮时，220V交流电源经全桥D1-D4全波整流，LED电源指示（便于夜间找到开关位置），R1降压，C1滤波，DW稳压，给电路提供5V直源；当电源点亮后，由串联在负载回路的D5一D9形成约5V压降经导通后SCR2给电路供电。
本开关与负载（电灯或者其他电器）串联，符合单线制要求，所以可以直接替换原有墙壁开关。
本开关可适合任何灯具，当负载是日光灯、节能灯时应在负载两端并联一只1一3uF电容，当磁导体日光灯就不要接电容。
只要元器件完好，焊接无误，通电即可正常工作，但是通电一定要注意安全，因电路的每一处都带市电。
集成电路选用CD4069或CD40106均可，只要其中4个反向器即可，可控硅选用BR169,D1一D9选用IN4007。
轻触开关电路内部结构如何操作
轻触开关电路内部结构如何操作轻触开关运用时悄悄点按开关按钮就可使开关接通，当松开手时开关即断开，其内部结构是靠金属弹片受力弹动来完成通断的。
轻触开关由于触摸电阻小、按动有清脆的手感手感明显、高度规格齐全等方面的原因，在家用电器方面得到广泛的应用如：影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器件、医疗器件、验钞笔、雷射笔按键等等。
首先为引脚基材，轻触开关的引脚基材为黄铜或磷铜（低层次的为铁），为下降触摸电阻，引脚基本上镀银处理，为银遇空气中的SO2气领会氧化，直接影响开关的可焊性和触摸电阻，所以高质量的轻触开关首先要在引脚的基材镀银厚度和镀银工艺方面进行操控到位。
导通可靠性关键影响要素是触摸点的结构，由于轻触开关的功能是触摸点和弹片进行触摸导通，那么触摸点的触摸面越大越好，触摸面由结构决议，商场上大概有三类结构，好坏次序如下：大泡（火山口型）、“O型触摸”、开槽型“2点触摸”、平泡型“1点触摸”。
寿数和手感是轻触开关的行程和弹片的配合决议的，行程越短声音越轻寿数越长，行程越长则反之，在固定的弹片工艺情况下，主要看行程或声音决议轻触开关的寿数；别的，决议弹片寿数的关键要素还是冲压技术。
但轻触开关也有它不足的地方，频频的按动会使金属弹片疲惫失掉弹性而失效。
因而现在大部分电器的按钮都运用导电橡胶或锅仔开关五金弹片直接来替代，比如电脑键盘，遥控器等。
一款好的轻触开关，关于整个产品的寿数来说，也是很重要的。
就比如电脑键盘、遥控器等等。
如果是残次的轻触开关，经过频频的按动会使金属弹片疲惫失掉弹性而失效。
所以，轻触开关的选择适当重要。
轻触开关的好坏影响要素，主要关键在于轻触开关的防护性、可焊性、导通可靠性、寿数、手感、出产工艺和安装尺寸等方面要素决议。
有了配件之后最终影响质量的便是拼装工艺，拼装工艺要靠出产公司的管理才能、职工质量意思和质量保证才能等要素决议，不同保证才能出来的最终产质量量肯定不同，现在商场拼装办法有人工和机器，由于现在的自动化才能再提升之中，所以各有好坏：机器拼装本钱低但产质量量低，人工拼装本钱高但质量也高。
