各类电容简介
常用电容类型
常用电容类型电容是电子元器件中常见的一种，用于存储电荷和能量的电子元器件。
电容的种类繁多，按照不同的分类方法可以分为很多类型，其中常用的电容类型主要有以下几种：1. 陶瓷电容陶瓷电容是一种常见的电容类型，以陶瓷材料作为介质。
它具有尺寸小、价格低廉、质量稳定等特点，是电子电路中应用最广泛的电容之一。
陶瓷电容的容量范围从几皮法到几微法之间，使用频率范围也比较广泛，一般能够达到几百千赫兹的频率。
2. 铝电解电容铝电解电容是一种使用铝箔作为电极的电容器，以氧化铝膜作为介质，具有极高的电容密度、质量稳定性和耐温性。
由于铝电解电容的价格相对较低，且容量范围较大，因此在大型电子产品中得到广泛应用，如电视机、音响系统、电脑等。
3. 聚酰亚胺电容聚酰亚胺电容是一种使用聚酰亚胺膜作为介质的电容器，具有极高的温度稳定性、电容密度和长寿命等特点，因此在高温、高频、高压的电子电路中应用广泛，如航空航天、汽车电子、通讯设备等。
4. 聚乙烯电容聚乙烯电容是一种使用聚乙烯膜作为介质的电容器，具有良好的绝缘性、耐高温性和电容稳定性等特点，因此在高频电路和电源滤波电路中应用广泛。
5. 聚酰氨酯电容聚酰氨酯电容是一种使用聚酰氨酯膜作为介质的电容器，具有极高的电容质量因数、容量稳定性和长寿命等特点，因此在高精度、高稳定性的电路中应用广泛，如计算机、精密仪器等领域。
6. 有机金属薄膜电容有机金属薄膜电容是一种使用有机金属化合物薄膜作为介质的电容器，具有极高的电容密度、容量稳定性和短响应时间等特点，因此在高频、高速数字电路中应用广泛。
电容是电子电路中不可缺少的元器件之一，不同类型的电容具有不同的特点和应用范围，选择合适的电容类型对于电路的性能和稳定性至关重要。
电容种类与用途
电容种类与用途
电容是一种储存电荷的电子元器件，具有电容值和工作电压等性能指标。
电容被广泛应用于各种电子设备中，包括数码相机、手机、计算机、汽车、电视机和音响等设备。
电容的种类繁多，下面将介绍一些常见的电容种类及其用途。
1. 陶瓷电容
陶瓷电容是一种使用陶瓷薄片作为电介质的电容器，具有高的稳定性和可靠性。
陶瓷电容通常用于高频电路的滤波、短路、分频和耦合等应用中。
它们还常常作为电路的细节部分存在，如电路板上的电阻、电感器和其他电子元件。
2. 铝电解电容
铝电解电容是一种由铝箔和电解液组成的电容器。
它们具有高容量密度和良好的频率响应，因此成为了很多电路中的必要部件。
铝电解电容广泛用于电源和耦合电路中，如电视、音响和功放等设备。
3. 薄膜电容
薄膜电容是使用金属薄膜作为电介质的电容器。
它们具有高精度、高
稳定性和低噪声等优点。
薄膜电容通常用于高保真音频设备、高分辨
率显微镜和精密仪器等领域。
4. 有机电容
有机电容是一种使用有机物或具有有机基团的化合物作为电介质的电
容器。
它们具有优异的温度特性和稳定性，还能消除电路中的电感影响。
有机电容器主要应用于网络通信、移动设备和消费电器等领域。
总之，电容器在各个行业中都扮演了重要的角色。
选择正确的电容，
应确保它符合电路的特定要求，例如容值、电容率和最大工作电压等。
电容分类_精品文档
电容分类电容是电子设备中常见的一种 passiverun事件, 它被用于存储和释放电荷。
根据其构造和工作原理，电容可以分为多种不同的类型。
本文将介绍一些常见的电容分类，包括电解电容器、金属膜电容器、陶瓷电容器和固体电解电容器。
1. 电解电容器电解电容器是最常见的一种电容器类型。
它由两个金属电极(一个正极和一个负极)和一个电解质介质组成。
电解质介质允许电流在正极和负极之间流动，因此它们适用于需要大电容值的应用。
电解电容器通常具有较高的极性，也就是说，它们有一个正极和一个负极，必须按照正确的极性连接到电路中。
2. 金属膜电容器金属膜电容器是另一种常见的电容器类型。
它们由金属电极和一个绝缘薄膜组成。
金属膜电容器的优点是它们具有较高的耐电压和耐温性能，适用于高温环境或需要高电容值和高频率的应用。
金属膜电容器通常是无极性的，在电路中可以按任意方向连接。
3. 陶瓷电容器陶瓷电容器是一种常用的多层电容器。
它们由多个金属电极和陶瓷片组成。
陶瓷电容器具有较高的电容密度和稳定性，因此适用于需要小体积电容器的应用。
陶瓷电容器通常是无极性的，可以按任意方向连接。
4. 固体电解电容器固体电解电容器是一种新兴的电容器类型。
它们由两个金属电极之间的固体溶体电解质层组成。
固体电解电容器具有较高的电容值和较低的ESR (等效串联电阻)，适用于需要高电容值和低ESR的应用。
固体电解电容器通常具有一定的极性，并且在电路中需要按照正确的极性连接。
除了以上所述的电容器类型，还有其他一些特殊类型的电容器，例如有机电解电容器 (电解质为有机溶剂) 和超级电容器 (具有较高的电容密度和较低的内阻)。
总结一下，电容有多种不同的类型，包括电解电容器、金属膜电容器、陶瓷电容器和固体电解电容器等。
每种类型的电容器都具有不同的特性和适用范围，因此在电路设计中需要根据具体的应用需求选择合适的电容器。
了解不同类型的电容器对于正确选择和使用电容器非常重要，可以提高电路性能和稳定性。
各种电容器的分类及特点
各种电容器的分类及特点电容器是一种储存电荷的基本电子元器件，其功能是在电子设备中提供电能储存和释放的能力。
根据不同的特性，电容器可以被分为多个不同的分类。
下面将介绍几种主要的电容器分类及其特点。
1.固定电容器-陶瓷电容器：具有较小的容量和较高的工作电压，由氧化物陶瓷材料制成。
特点是尺寸小、价格低廉、启动能力强，适用于高频电路。
-线性电容器：由金属箔与绝缘纸层叠构成，可以轻松实现较大的电容量。
特点是自感高、损耗小，适用于高频电路。
-电解电容器：由铝箔与电解液构成。
具有较大的电容量和良好的电化学特性，适用于大容量的电池和直流电源滤波电路。
2.变值电容器-可变电容器：具有可调节电容值的特点，可通过旋钮或其他操作方式进行调整。
适用于需要动态调节电容的电路，如无线电调谐器等。
-可变介质电容器：通过改变介质的电感值来改变电容值，常用的可变介质有气体、液体或固体。
适用于需要非常精确的电容调节的电路。
3.效应电容器-电容耦合电容器：通过隔离交流信号和直流信号，使其只通过交流信号，用于放大器的耦合电容。
特点是能够削弱低频信号的损失，适用于音频放大器等电路。
-压控电容器：通过改变外加电压来改变电容大小的特性的电容器，适用于电压控制振荡器、频率合成器等电路。
4.特殊电容器-超级电容器：也称为超级电池或电双层电容器，具有高电容量和快速充放电特性。
适用于需要短时间大功率输出的电子设备，如电动车辆。
-无极电容器：有两个电极，通过改变激励电压的极性来改变电容特性，适用于高精度测量设备。
-固态电容器：利用界面电荷分布在特殊的固态电介质上的电容效应，具有体积小、工作电压高、内电阻低、无极性等特点，适用于高频通信和高精度测量装置。
在实际应用中，电容器的选择取决于需要的电容量、工作电压、尺寸、价格和特殊要求等因素。
不同类型的电容器具有特定的特性，可以满足各种不同的应用需求。
各种电容简介
電容器規格介紹:電容器種類: 依照主要材質特性分為電解質電容, 電解質晶片電容, 塑膠薄膜電容, 陶瓷電容, 及陶瓷晶片電容等大類別.1.電解質電容器種類:依照細部材質, 形狀, 及功能特性可再區分為標準型(>11mm高度),迷你型(7mm高度), 超迷你型(5mm高度), 耐高溫型(105℃), 低漏電型, 迷你低漏電型(7mm高度), 雙極性型, 無極性型, 及低內阻型(Low ESR)等.2.電解質晶片電容器種類: 依照細部材質, 形狀, 及功能特性可再區分為標準型晶片, 耐高溫型晶片(105℃), 無極性型晶片, 及鉭質晶片等.3.塑膠薄膜電容器種類: 依照細部材質, 形狀, 及功能特性可再區分為聚乙烯薄膜, 金屬化聚乙烯薄膜, 聚乙脂薄膜, 聚丙烯薄膜, 直流用金屬化聚丙烯薄膜, 及交流用金屬化聚丙烯薄膜等.4.陶瓷電容器種類:依照細部材質, 形狀, 及功能特性可再區分為Class-1 (T.C. Type)溫度補償型,Class-2 (Hi-K Type)高誘電型, Class-3 (S.C. Type)半導體型等.5.陶瓷晶片電容種類:依照尺寸及額定功率特性可再區分為0402, 0603, 0805, 1206等較具普遍性.電容器主要電氣規格:1.電容量Capacitance: 一般電解電容器的電容量範圍為0.47uF-10000uF, 測試頻率為120Hz. 塑膠薄膜電容器的電容量範圍為0.001uF-0.47uF, 測試頻率為1KHz. 陶瓷電容器T/C type的電容量範圍為1 pF-680pF, 測試頻率為1MHz. Hi-K type的電容量範圍為100pF-0.047uF, 測試頻率為1KHz. S/C type的電容量範圍為0.01uF-0.33uF.2.電容值誤差Tolerance:一般電解電容器的電容值誤差範圍為M 即+/-20%, 塑膠薄膜電容器為J即+/-5%或K即+/-10%, 或M即+/-20%三種, 陶瓷電容器T/C type為C即+/-0.25pF (10pF 以下時), 或D即+/-0.5pF (10pF以下時), 或J或K四種. Hi-K type 及S/C type為K或M或Z 即+80/-20%三種.3.損失角即D值:一般電解電容器因為內阻較大故D值較高, 其規格視電容值高低決定, 為0.1-0.24以下. 塑膠薄膜電容器則D值較低, 視其材質決定為0.001-0.01以下. 陶瓷電容器視其材質決定, Hi-K type 及S/C type為0.025以下. T/C type其規格以Q值表示需高於400-1000. (Q 值相當於D值的倒數)4.溫度係數Temperature Coefficient: 即為電容量受溫度變化改變之比例值, 一般僅適用於陶瓷電容器. T/C type其常用代號為CH或NPO 即為+/-60ppm, UJ即為-750+/-120ppm, SL即為+350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用代號為B (5P)即為+/-10%, E (5U)即為+20/-55%, F (5V)即為+30/-80%.5.漏電流量Leakage current: 此為電解電容器之特定規格, 一般以電容器本身額定電壓加壓3Min後, 串接電流表測試, 其漏電流量需在0.01CV ( uF電容量值與額定電壓相乘積) 或3uA以下(取其較大數值). 特定低漏電流量使用(Low leakage type) 則其漏電流量需在0.002CV或0.4uA以下.6.衝擊電壓Surge Voltage: 一般以電容器本身額定電壓之1.3倍電壓加壓, 需工作正常無異狀.7.使用溫度範圍: 一般電解電容器的使用溫度範圍為-25℃至+85℃, 特定高溫用或低漏電流量用者為-40℃至+105℃. 塑膠薄膜電容器為-40℃至+85℃. 陶瓷電容器T/C type為-40℃至+85℃,Hi-K type 及S/C type為-25℃至+85℃.如何選用規格適當之電容器1.所有被動元件中, 電容器屬於種類及規格特性最複雜的元件. 尤其為了配合不同電路及工作環境的需求差異, 即使是相同的電容量值與額定電壓值, 亦有其他不同種類及材質特性的選擇. 2.以電解電容器為例, 由於其電容量值較大, 雖然能和塑膠薄膜電容器或陶瓷電容器互相區隔.實際使用上仍有下述各種特性差異:A.使用溫度範圍: 需選定一般型-25℃至+85℃或耐高溫型-40℃至+105℃B.使用高度限制: 傳統A/I標準型最低高度為11mm, 迷你型為7mm, 超迷你型為5mm(相當於晶片電解電容器之高度).C.電容量誤差值: 較高額定電壓或電容量大於100uF時, 有一般型為+100/-10%或M型+/-20%.D.低漏電流量特性: 用於某些特定電路, 與充放電時間常數準確性有關時. (相當於Tantalum鉭質電容特性)E.Low ESR低內阻特性: 用於某些濾波電路, 需配合高頻脈波大電流之濾波效果.例如交換電源之濾波電路.F.Bipolar 雙極性特性: 用於高頻脈波電路, 需配合高頻脈波大電流之通路效果.例如推動偏向線圈之水平輸出電路.G.Non-polar無極性特性: 用於低頻高波幅之音頻信號通路, 用以避免因電容器兩端之正逆向偏壓, 造成輸出波形失真.H.以上為一般A/I電解電容器, 而晶片電解電容器亦同樣有標準型, 耐高溫型, 低漏電流量型(即鉭質晶片電容), 無極性特性等分類.3.以陶瓷電容器為例, 其材料特性區分為3類. Class 1 T/C溫度補償型供高頻諧振電路用, Class2 Hi-K與Class3 S/C為濾波及信號通路用, 由於其電容量值部分類似, 且與塑膠薄膜電容器亦數值接近, 需特別注意特性選用.A.Class 1容量範圍為1 pF-680 pF, 可視高頻電路需要, 選擇CH零溫度補償型(例如RC諧振電路, 不需補償溫度係數), UJ負溫度補償型(例如LC諧振電路,需補償線圈正溫度係數), SL無控制溫度補償型(例如高頻補償, 非諧振電路, 不需考慮溫度影響).B.Class 2 Hi-K容量範圍為100 pF-0.047 uF與Class 3 S/C容量範圍為0.01 uF-0.33 uF, 兩者特性接近. 一般後者外型較小, 成本低, 但耐壓規格較低.C.需注意100 pF-680 pF範圍內, Class 1與Class 2電容器之Q值相差極大, 電路上不可誤用.4.以塑膠薄膜電容器為例, 各類不同材質特性, 可配合不同之電路應用. 其共同特性為容量不受溫度影響, 適合中低頻電路使用.A.聚丙烯 (代號PPN或PPS) 材質之損失角最低, 可適用於高電壓脈波電路工作. PPS材質為1KV以上使用, PPN材質為1KV 以下使用.B.金屬化聚丙烯 (代號MPPN) 材質耐電壓較高, 適用於DC高電壓或AC電源電路工作.使用於AC電源電路者, 必須符合AC電源安規驗證, 一般稱為X2電容.C.聚乙脂 (代號PS) 損失角低且容量較低, 高頻特性良好, 可適用於中低頻諧振電路工作.D.金屬化聚乙烯 (代號MPE) 容量範圍廣及無電感特性, 可適用於一般脈波電路工作. 代號MEF者, 亦為MPE類材質, 但具有Flame-retardant防火特性.E.聚乙烯 (代號PE分為有電感特性PEI及無電感特性PEN兩種)其損失角較大, 但因成本較低, 可適用於一般直流或低頻電路工作.F.所有金屬化之塑膠薄膜電容器, 均具有self-healing自行回復特性, 材質被高壓擊穿後, 只要移去高壓, 即可自行回復原有功能.安規電容器X Cap及Y Cap 附加說明:1.X cap are line to line, 0.1-1 uF. X1 for 3 phase line impulsed voltage tested at 4KV, X2 for ACwall-let impulsed voltage tested at 2.5 KV.2.Y cap are line to neutral ground. 4700 pF. small to limit AC leakage current. Y1 for doubleinsulation impulsed tested at 8KV, Y2 for basic insulation impulsed tested at 5KV.3.Capacitor Discharge: The capacitor discharge test ensures that if an ac plug is abruptly removedfrom its receptacle, the voltage across the line and neutral terminals will not exceed a safe level.Per UL 1950, voltage across a capacitance greater than 0.1 μF must decay to 37% of the ac-input peak voltage in 1 second for type A equipment and 10 seconds for type B equipment. IEC 61010-1 requires that the pins not be hazardous (live) at 5 seconds after disconnection from the supply.各類電容器外型圖:迷你型標準型無極性型雙極性型標準型晶片鉭質晶片Mini-type Standard-type Non-polar Bipolar EC Chip Tantalum Chip陶瓷電容陶瓷晶片聚乙烯薄膜(有感) 聚乙烯薄膜(無感) 聚丙烯薄膜Ceramic Ceramic Chip Polyester(PEI) Polyester(PEN) Polypropylene(PPN)聚丙烯薄膜(高壓用) 交流用金屬化聚丙烯直流用金屬化聚丙烯金屬化聚丙烯聚乙脂薄膜Polypropylene(PPS) AC Metalized PP(MPX) DC Metalized PP(MPP) Metalized PE Polystrene(PS)金屬化聚丙烯。

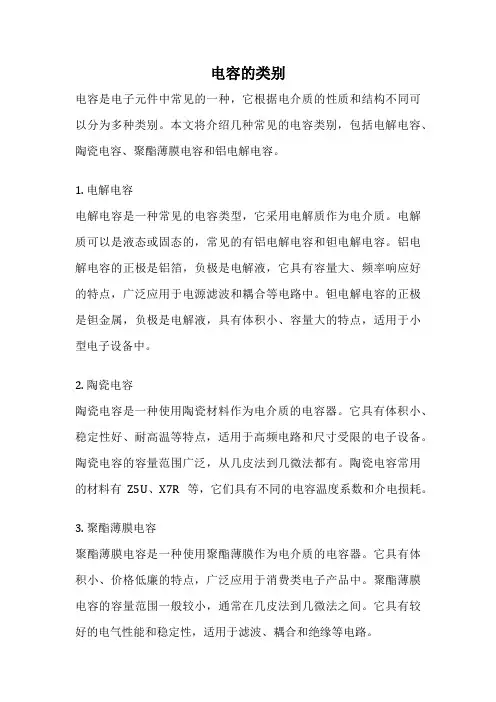

电容的类别
电容的类别电容是电子元件中常见的一种，它根据电介质的性质和结构不同可以分为多种类别。
本文将介绍几种常见的电容类别，包括电解电容、陶瓷电容、聚酯薄膜电容和铝电解电容。
1. 电解电容电解电容是一种常见的电容类型，它采用电解质作为电介质。
电解质可以是液态或固态的，常见的有铝电解电容和钽电解电容。
铝电解电容的正极是铝箔，负极是电解液，它具有容量大、频率响应好的特点，广泛应用于电源滤波和耦合等电路中。
钽电解电容的正极是钽金属，负极是电解液，具有体积小、容量大的特点，适用于小型电子设备中。
2. 陶瓷电容陶瓷电容是一种使用陶瓷材料作为电介质的电容器。
它具有体积小、稳定性好、耐高温等特点，适用于高频电路和尺寸受限的电子设备。
陶瓷电容的容量范围广泛，从几皮法到几微法都有。
陶瓷电容常用的材料有Z5U、X7R等，它们具有不同的电容温度系数和介电损耗。
3. 聚酯薄膜电容聚酯薄膜电容是一种使用聚酯薄膜作为电介质的电容器。
它具有体积小、价格低廉的特点，广泛应用于消费类电子产品中。
聚酯薄膜电容的容量范围一般较小，通常在几皮法到几微法之间。
它具有较好的电气性能和稳定性，适用于滤波、耦合和绝缘等电路。
4. 铝电解电容铝电解电容是一种以铝箔作为正极、电解液作为负极的电容器。
它具有容量大、频率响应好的特点，适用于电源滤波和耦合等电路。
铝电解电容的容量范围广泛，从几微法到几毫法都有。
它的电解液通常是硫酸铝或盐酸铝，具有较高的工作电压和长寿命。
以上是几种常见的电容类别的简要介绍。
电容在电子设备中起到重要的作用，可以储存和释放电荷，平衡电路中的电压和电流。
不同的电容类别适用于不同的电路和应用场景，选用合适的电容可以提高电路的性能和稳定性。
在实际应用中，我们需要根据具体的要求来选择合适的电容类别，并合理布局和连接电容，以确保电路的正常工作和可靠性。
电容的种类及用途
电容的种类及用途引言电容是一种被广泛应用于电子领域的 passives 元件，它具有存储和释放电荷的能力。
电容由两个导体之间的绝缘介质组成，常用的绝缘介质包括空气、陶瓷、塑料等。
本文将介绍不同种类的电容及其在不同应用领域中的用途。
1. 固定电容固定电容是最常见的一种电容，它们具有固定的电容值，并且无法进行调节。
下面是几种常见的固定电容：1.1 陶瓷电容陶瓷电容是最基本也是最常见的一种固定电容。
它由陶瓷材料制成，具有体积小、价格低廉、工作稳定性好等特点。
陶瓷电容主要用于消费类电子产品、通信设备、计算机硬件等领域。
1.2 铝电解电容铝电解电容以铝箔作为正极板，通过氧化铝薄膜作为绝缘层，再加上液体或固体作为负极板构成。
铝电解电容具有容量大、体积小、工作稳定性好等特点。
它主要用于电源滤波、功率放大、直流电路等领域。
1.3 有机电解电容有机电解电容以导电聚合物作为正极板，通过聚合物薄膜作为绝缘层，再加上液体或固体作为负极板构成。
有机电解电容具有容量大、寿命长、工作稳定性好等特点。
它主要用于音频设备、通信设备、车载电子等领域。
2. 可变电容可变电容是一种可以调节其电容值的电容器。
下面是几种常见的可变电容：2.1 变气压电容变气压电容是一种利用气压调节其电容值的可变电容。
它由两个金属板之间的空气组成，通过调节两金属板之间的距离来改变其电容值。
变气压电容主要用于无线通信设备、天线调谐器等领域。
2.2 变介质固定式可变电容变介质固定式可变电容利用不同介质的相对介电常数来调节其电容值。
通过在电容器中夹入不同材料的薄片，可以改变其电容值。
变介质固定式可变电容主要用于射频调谐、无线电接收机等领域。
2.3 变电压式可变电容变电压式可变电容利用施加不同的电压来调节其电容值。
通过改变施加在可变电容上的电压，可以改变其电场强度从而改变其电容值。
它主要用于无线通信设备、射频调谐、振荡器等领域。
3. 应用领域3.1 通信设备在通信设备中，各种类型的固定和可变电容被广泛应用于滤波器、耦合器、调谐器等功能模块中。
电容分类大全(超详细)
电容分类外观图详解CBB19金属化聚丙烯膜圆轴向电容器特点和用途:特点:以金属化聚丙烯膜作介质和电极,用阻然胶带外包和环氧树脂密封,具有电性能优良,可靠性好,耐温度高,体积小,容量大等特点和良好的自愈性能。
用途:本产品适用于仪器、仪表、家用电器等交、直流电路,广泛应用于音响系统分频线路中。
技术指标:(GB10190-1988 GB/T10191-19881使用温度-55℃~+100℃2 容量范围0.1µF~15µF3 允许偏差J(±5%;K(±10%4 额定电压250V,400V ,630V ,1000V ,1250V(DC5 耐电压 1.7UR2S(1.5UR5S6 损耗角≤0.002 1KHZ7 绝缘电阻C≤0.33µF UR≤100V ≥50000MΩ;UR>100V ≥100000MΩ;C>0.33µF UR≤100V ≥15000S;UR>100V ≥30000SCBB20金属化聚丙烯膜扁轴向电容器特点及用途:特点:以金属化聚丙烯膜作介质和电极,用阻然胶带外包和环氧树脂密封,具有电性能优良,可靠性好,耐温度高,体积小,容量大等特点和良好的自愈性能。
用途:本产品适用于仪器、仪表、家用电器等交、直流电路,广泛应用于音响系统分频线路中。
技术指标:(GB10190-1988 GB/T10191-19881 使用温度-55℃~+100℃2 容量范围0.1µF~100µF3 允许偏差J(±5%;K(±10%4 额定电压250V 400V 630V 1000V 1250V(DC5 耐电压 1.7VR2S(1.5VR5S6 损耗角C≤10µF ≤0.002 1KHZC>10µF ≤0.003 1KHZ7 绝缘电阻C≤0.33µF UR≤100V ≥50000MΩUR>100V ≥100000MΩC>0.33µF UR≤100V ≥15000SUR>100V ≥30000SCL19金属化聚脂膜圆轴向电容器特点及用途:特点:以金属化聚脂膜作介质和电极,用绝缘材料包封,单向引出,具有电性能优良,可靠性好,耐温高,体积小,容量大等特点和良好自愈性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.033-2.2uf 工 作 电 压 ： 40v-100v 试 验 电 压 ： 3UW 允 差 ： +80-20%
PDF created with FinePrint pdfFactory trial version
CCTF 损 耗 《 0.04 容 量 ： 10000-47000P 允 差 ： +80-20% 工 作 电 压 ： 160V CC53,CC52,CT53,CT52 穿 心 式 瓷 介 电 容 该 类 电 容 使 用 于 VHF,UHF 调 谐 器 和 其 他 无 线 电 设 备 中 做 高 低 频 旁 路 滤 波 用 。 CC52E-1C 容 量 ： 2-33P 工 作 电 压 ： 63V 绝 缘 电 阻 ： 10000mohm 损 耗 ：《 0.0015 CC53-2C 容 量 ： 1000-1500P 工 作 电 压 ： 160V 绝 缘 电 阻 ： 1000mohm 损 耗 《 0.035
PDF created with FinePrint pdfFactory trial version
CC2,CT2 管 形 瓷 介 电 容 器 与 片 形 瓷 介 电 容 相 比 ，机 械 强 度 高 ，用 作 旁 路 时 内 电 极 屏 蔽 性 能 好 ，用 在 高 频 电 阻 杂 散 耦 合 好，缺点是固有谐振频率低，制造工艺复杂，产量低。
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合， 旁路，滤波，调谐 回路， 能量转换，控制电路等方面。 主要参数的意义： 标 称 容 量 以 及 允 许 偏 差 ： 目 前 我 国 采 用 的 固 定 式 标 称 容 量 系 列 是 ： E24， E12,E6 系 列 。 他 们 分 别 使 用 的 允 许 偏 差 是 +-5% +-10% +-20%。
PDF created with FinePrint pdfFactory trial version
注 ： 用 B表 示 除 聚 苯 乙 烯 外 其 他 电 容 时 ， 在 B后 再 加 一 字 母 以 分 别 具 体 材 料 。 用 L表 示 聚 酯以外其他薄膜电容时， 方法通上。 电容器的绝缘电阻：直流电压加在电容上，并产生漏导电流，两者之比称为绝缘电阻. 当
电 容 较 小 时 ， 主 要 取 决 于 电 容 的 表 面 状 态 ， 容 量 〉 0.1uf 时 ， 主 要 取 决 于 介 质 的 性 能 。
CC3,CCTD 型 叠 片 瓷 介 电 容 器 CCTF 型 方 形 叠 片 瓷 片 电 容 器 CC3 损 耗 《 0.0015 容 量 ： 33-1000P 允 差 ： K,M 工 作 电 压 ： 100V CCTD 损 耗 《 0.035 容 量 ： 470-33000P 允 差 ： +80-20% 工 作 电 压 ： 250V
瓷介电容器：
瓷 介 电 容 可 分 为 低 压 低 功 率 和 高 压 高 功 率 ， 在 低 压 低 功 率 中 又 可 分 为 I 型 （ CC 型 ） 和 II 型 （ CT 型 ）。
I 型 （ CC 型 ） 特 点 是 体 积 小 ， 损 耗 低 ， 电 容 对 频 率 ， 温 度 稳 定 性 都 较 高 ， 常 用 于 高 频 电 路 。
温 度 系 数 ： 1— 4P +120(+-60)PPM 4— 56P – 47(+-60)PPM 56— 180P – 750(+-250)PPM 180— 390P – 1300(+-250)PPM 430— 820P – 3300(+-500)PPM
CT01 圆 形 瓷 片 电 容 ： 环 境 温 度 ： -25— 85C 相 对 湿 度 ： +40C 时 达 96% 大 气 压 力 750+-30mmhg 损 耗 《 0.05 绝 缘 电 阻 ： 1000mohm 允 差 ： +80 -20%容 量 ： 1000-47000p
瓷介电容 1 圆形 2 管形 3 叠片 4 独石 5 穿心 6 支柱等 7 8 高压 9
云母电容 非密封 非密封 密封 密封
高压
有机电容 非密封 非密封 密封 密封
高压 特殊
电解电容 箔式 箔式 烧结粉非固体 烧结粉，固体
无极性
特殊
以上为第三部分，用数字表示产品分类。
第 四 部 分 :用 数 字 表 示 序 号 ， 以 区 别 产 品 的 外 形 尺 寸 和 性 能 指 标
CT87 鼓 形 高 压 低 频 瓷 介 电 容 器 ,该 电 容 主 要 使 用 于 电 子 设 备 的 脉 冲 电 路 。CC87-1 容 量 ：470P 工 作 电 压 ： 10KV 绝 缘 电 阻 ： 10000mohm
CCG81 型 板 形 高 功 率 瓷 介 电 容 ： 使 用 于 大 功 率 高 频 电 子 设 备 中 。 容 量 ： 1000P 工 作 电 压 20KV(高 频 15KV) 额 定 无 功 功 率 ： 100KVA 最 大 电 流 ： 25A 最 大 重 量 ： 1.3KG
CT2 损 耗 《 0.04 绝 缘 电 阻 <1000mohm 试 验 电 压 ： 480v 使 用 条 件 ： -55— 85c 相 对 湿 度 ： 40C 时 达 98%
CC10 超 高 频 瓷 介 电 容 可 用 于 《 500MHZ 下 ， 环 境 温 度 ： -55— 85C 相 对 湿 度 ： +40C 时 达 98% 压 力 33mmhg 震 动 强 度 ： 加 速 度 10g 冲 击 ： 加 速 度 25g 离 心 ： 加 速 度 15g 允 差 ： k 容 量 ： 1-47p 工 作 电 压 ： 500v
II 型 （ CT 型 ） 特 点 是 体 积 小 ， 损 耗 大 ， 电 容 对 温 度 频 率 ， 稳 定 性 都 较 差 ， 常 用 于 低 频 电 路 。
CC1 型 圆 片 高 频 瓷 介 电 容
适 用 于 谐 振 回 路 及 其 他 电 路 做 温 度 补 偿 ， 耦 合 ， 隔 直 使 用 。 损 耗 ：《 0.025 绝 缘 电 阻 ： 10000mohm 试 验 电 压 ： 200v
第一部分：用字母表示产品的名称 C
第二部分：用字母表示产品的介质材料：
A钽 电 解 B聚 丙 乙 烯 等 非 极 性 薄 膜 C高 频 陶 瓷 D铝 电 解 E其 他 材 料 电 解 G合 金 电 解 H纸 膜 复 合 I玻 璃 铀 J金 属 化 纸 介 L聚 酯 等 极 性 有 机 薄 膜 N铌 电 解 O玻 璃 膜 Q 漆 膜 S,T 低 频 陶 瓷 V,X 云 母 纸 Y 云 母 Z 纸
电容的损耗因素：电容在电场作用下因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内 的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
在 直 流 电 场 的 作 用 下 ，电 容 器 的 损 耗 以 漏 导 损 耗 的 形 式 存 在 ，一 般 较 小 ，在 交 变 电 场 的 作 用 下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
允 许 偏 差 ： 5p(+-0.5p) 6-10p(+-1P) 10p 以 上 （ J,K,M） 温 度 系 数 ： -150--- -1000PPM/C 环 境 温 度 ： -25— 85C 相 对 湿 度 ： +40C 时 达 96%
PDF created with FinePrint pdfFactory trial version
工 作 电 压 ： 63v 试 验 电 压 ： 200v
独石瓷介电容器： CC4D 独 石 瓷 介 电 容 器
环 境 温 度 ： -55— 85C 相 对 湿 度 ： +40C 时 达 98% 大 气 压 力 666.6PA 损 耗 《 15*10(-4)容 量 ： 100-100000p 工 作 电 压 ： 40v 试 验 电 压 ： 120v
CC11,CT11 园 片 无 引 线 瓷 片 电 容 该电容特为高频头设计，频率特性好。 CC11 直 流 电 压 ： 250V 标 称 容 量 ： 3— 39P 损 耗 ：《 0.0015 绝 缘 》 10000mohm CT11 直 流 电 压 ： 160V 标 称 容 量 ： 240— 1500 绝 缘 》 2500mohm CT82,CC82 高 压 高 功 率 瓷 片 电 容 ： 环 境 温 度 ： -25— 85C 相 对 湿 度 ： +40C 时 达 98%大 气 压 力 40000PA 震 动 ： 加 速 度 15g 冲 击 ： 加 速 度 15g 额 定 电 压 ： 1— 4kv 试 验 电 压 ： 2.5— 8kv 允 差 ： K,M
电 容 的 时 间 常 数 ：为 恰 当 的 评 价 大 容 量 电 容 的 绝 缘 情 况 而 引 入 了 时 间 常 数 ，他 等 于 电 容 的 绝 缘电阻与容量的乘积。
PDF created with FinePrint pdfFactory trial version
可变电容
玻璃铀电容器： 玻 璃 铀 电 容 的 介 质 是 由 铀 粉（ 钠 钙 硅 ）用 一 定 比 例 压 制 而 成 ，具 有 较 好 的 电 性 能 ，他 的 制 造工艺与瓷介独石电容相似，稳定性比云母电容稍差， 但优于一般的瓷介电容，特别是独石玻璃铀电容在潮湿的环境中稳定性很高。 CI2 小 型 玻 璃 铀 电 容 容 量 在 10-3300P 之 间 ， 使 用 于 晶 体 管 电 路 及 小 型 电 子 仪 器 交 流 直 流 脉 动电路。 CI3 高 介 陶 瓷 玻 璃 铀 电 容 器 ： 使 用 于 一 般 容 量 稳 定 性 损 耗 要 求 不 高 的 场 合 。 CI3 损 耗 《 0.055 绝 缘 电 阻 <1000mohm 容 量 ： 4700-3.9UF 允 差 ： +50-20%工 作 电 压 ： 63V, 40V CI4 高 频 陶 瓷 玻 璃 铀 电 容 器 ： 使 用 于 一 般 高 频 电 路 做 震 荡 ， 耦 合 ， 旁 路 用 。 CI4 损 耗 《 15*10（ -4） 绝 缘 电 阻 <1000mohm 容 量 ： 10-10000P 允 差 ： J,K,M 工 作 电 压 ： 100V
