含水量试验方法
土的含水量试验标准方法是( )
土的含水量试验标准方法是( )土的含水量试验标准方法是什么？这是一个非常基础的问题，但它却是分析土壤特性、研究土壤水分动态等深入研究的前提。
正确的试验方法不仅可以帮助我们准确测量土壤含水量，还可以避免误差和偏差，提高实验数据的可靠性和精度。
下面将详细介绍土的含水量试验标准方法，其中包括试验原理、试验流程、实验要点和注意事项等相关内容。
一、试验原理土壤含水量是指单位土重中所含的水分量，通常用质量比（重量比）和容积比（体积比）两种方式来表示。
测量含水量的方法有很多种，但它们的原理大致相同，就是利用试验设备对土样进行加热干燥，使水分蒸发，从而测定含水量的变化。
其基本公式为：湿重-干重=含水量×干重其中，《湿重》指未干燥前土样的重量，《干重》指土样经干燥处理后的重量，《含水量》为土壤中的水分量。
通过测定湿重和干重之间的质量差，可以计算出土样的含水量。
二、试验流程1、取样：按照实验要求，按顺序从土壤样品中采集足够的土样，避免不必要的误差和污染。
2、干燥：将土样放在干燥箱中，以80℃-105℃温度下加热1-2个小时，取出后让其自然冷却，称取干重。
3、称重：将已经干燥的土样粉碎糊成糊状，稳定称重。
4、加水：向糊状土样中加入一定量的蒸馏水，使其完全混合，并放置一段时间，让其充分吸水。
5、干燥：将混合后的土样放入干燥箱中，根据实验要求进行加热干燥。
6、称重：将已经干燥的土样粉碎糊成糊状，稳定称重。
三、实验要点1、土样应在采集后尽快进行试验，以保证试验数据准确性。
2、土样应在干燥箱中加热到恒定质量后再称重。
3、加水后的土样应充分混合，以保证土壤中水分充分被吸收。
4、干燥箱中的温度应调整到标准温度范围内，并保持一定的时间。
4、称重时应稳定称重，避免振动和误差。
四、注意事项1、实验中的仪器设备应保持干净卫生，以减少样品污染。
2、试验过程中要注意安全，避免烫伤和其他事故。
3、实验者应遵守试验规程，规范操作流程，保证数据的可靠性和准确性。
含水量试验方法烘干法
含水量试验方法烘干法1 适用范围本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。
2 仪器设备2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土2.1.1 烘箱：量程不小于110℃，控温精度为±12℃。
2.1.2 铝盒：直径约50mm，高25～30mm。
2.1.3 电子天平：量程不小于150g，感量0.01g。
2.1.4 干燥器：直径200～250 mm，并用硅胶做干燥剂①。
注①：用指示硅胶做干燥剂，而不用氯化钙。
因为许多粘土烘干后能从氯化钙中吸收水分。
2.2 稳定中粒土2.2.1 烘箱：同2.1.1以上。
500g铝盒：能放样品2.2.22.2.3 电子天平：量程不小于1000g，感量0.1g。
2.2.4 干燥器：同2.1.4。
2.3 稳定粗粒土2.3.1 烘箱：同2.1.1。
2.3.2 大铝盒：能放样品2OOOg以上。
2.3.3 电子天平：量程不小于3000g，感量0.lg。
2.3.4 干燥器：同2.1.4。
3 试验步骤3.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土3.1.1 取清洁干燥的铝盒，称其质量m，并精确至10.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m，并精确至0.01g。
23.1.2 对于水泥稳定材料，将烘箱温度调到11O℃；对①待烘箱达到设定的温度后，105，于其他材料将烘箱调到℃。
取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放人烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过②时，即认为样品已烘干。
原试样质量的0.1%烘干后，从烘箱中取出盛有试样的铝盒，并将3.1.3盒盖盖紧。
③。
然3.1.4 将盛有烘干试样的铝盒放人干燥器内冷却。
0.01gm后称铝盒和烘干试样的质量，并精确至 3注①：某些含有石膏的土在烘干时会损失其结晶水，用％石膏对含水量的影响1此方法测定对其含水量有影响。
含水量试验方法烘干法

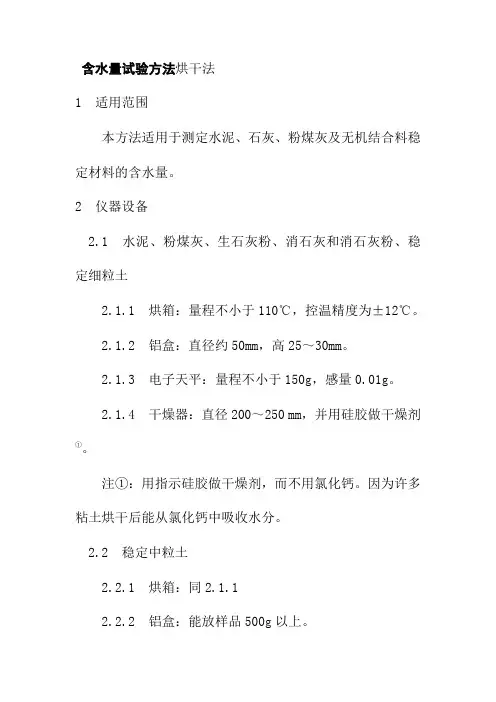

含水量试验方法烘干法1 适用范围本方法适用于测定水泥、石灰、粉煤灰及无机结合料稳定材料的含水量。
2 仪器设备2.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土2.1.1 烘箱：量程不小于110℃，控温精度为±12℃。
2.1.2 铝盒：直径约50mm，高25～30mm。
2.1.3 电子天平：量程不小于150g，感量0.01g。
2.1.4 干燥器：直径200～250 mm，并用硅胶做干燥剂①。
注①：用指示硅胶做干燥剂，而不用氯化钙。
因为许多粘土烘干后能从氯化钙中吸收水分。
2.2 稳定中粒土2.2.1 烘箱：同2.1.12.2.2 铝盒：能放样品500g以上。
2.2.3 电子天平：量程不小于1000g，感量0.1g。
2.2.4 干燥器：同2.1.4。
2.3 稳定粗粒土2.3.1 烘箱：同2.1.1。
2.3.2 大铝盒：能放样品2OOOg以上。
2.3.3 电子天平：量程不小于3000g，感量0.lg。
2.3.4 干燥器：同2.1.4。
3 试验步骤3.1 水泥、粉煤灰、生石灰粉、消石灰和消石灰粉、稳定细粒土3.1.1 取清洁干燥的铝盒，称其质量m1，并精确至0.01g；取约50g试样（对生石灰粉、消石灰和消石灰粉取100g），经手工木锤粉碎后松放在铝盒中，应尽快盖上盒盖，尽量避免水分散失，称其质量m2，并精确至0.01g。
3.1.2 对于水泥稳定材料，将烘箱温度调到11O℃；对于其他材料①，将烘箱调到105℃。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放人烘箱中进行烘干，需要的烘干时间随试样种类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%②时，即认为样品已烘干。
3.1.3 烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧。
3.1.4 将盛有烘干试样的铝盒放人干燥器内冷却③。
然后称铝盒和烘干试样的质量m3，并精确至0.01g。
含水量试验方法(烘干法)操作流程
含水量试验方法（烘干法）操作流程
1、适用范围
本方法适用于测定水泥、石灰、粉煤灰、及无机结合料稳定材料的含水量
2、仪器设备
烘箱：量程不小于110度，控温精度为±2度
铝盒：直径约50mm，高25-30mm
电子天平：量程不小于150g，感量0.01g
干燥器：直径200-250mm，并用硅胶做干燥剂
3、试验步骤
取清洁干燥的铝盒，称其质量m1，并精确至0.1g，取500g试样（至少300g）经粉碎后松放在铝盒中，盖上盒盖，称其质量m2，并精确至0.1g
对于水泥稳定土材料，将烘箱温度调到110度；对于其他材料，将烘箱调到105度。
待烘箱达到设定的温度后，取下盒盖，并将盛有试样的铝盒放在盒盖上，然后一起放入烘箱中进行烘干，需要的烘干时间随土类和试样数量而改变。
当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时，即认为样品已烘干。
烘干后，从烘箱中取出盛有试样的铝盒，并将盒盖盖紧，放置冷却。
称铝盒和烘干试样的质量m3，并精确至0.1g
4、计算
用公式（T0801-1）计算无机结合料稳定材料的含水量
W=（m2-m3）/（m3-m1）×100
5、结果整理
本实验应进行两次平行测定，取算术平均值，保留至小数点后两位。
允许重复性误差应符合表T0801-1的要求
表T0801-1 含水量测定的允许重复性误差值
含水量（%）允许误差（%）
≤7 ≤0.5
＞7，≤40 ≤1.0
＞40 ≤2.0
6、记录
本实验的记录格式见表T0801-1。
含水量测试方法

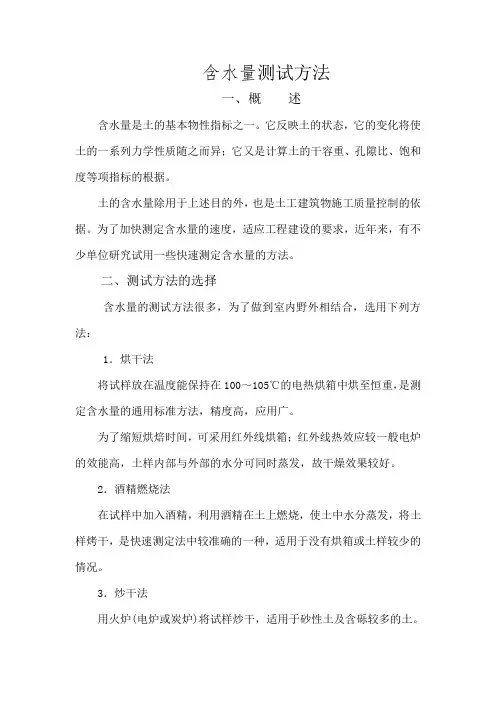

含水量测试方法
一、概述
含水量是土的基本物性指标之一。
它反映土的状态，它的变化将使土的一系列力学性质随之而异；它又是计算土的干容重、孔隙比、饱和度等项指标的根据。
土的含水量除用于上述目的外，也是土工建筑物施工质量控制的依据。
为了加快测定含水量的速度，适应工程建设的要求，近年来，有不少单位研究试用一些快速测定含水量的方法。
二、测试方法的选择
含水量的测试方法很多，为了做到室内野外相结合，选用下列方法：
1．烘干法
将试样放在温度能保持在100～105℃的电热烘箱中烘至恒重，是测定含水量的通用标准方法，精度高，应用广。
为了缩短烘焙时间，可采用红外线烘箱；红外线热效应较一般电炉的效能高，土样内部与外部的水分可同时蒸发，故干燥效果较好。
2．酒精燃烧法
在试样中加入酒精，利用酒精在土上燃烧，使土中水分蒸发，将土样烤干，是快速测定法中较准确的一种，适用于没有烘箱或土样较少的情况。
3．炒干法
用火炉(电炉或炭炉)将试样炒干，适用于砂性土及含砾较多的土。
4．比重法
是根据比重试验而来的，测定湿土体积，估计土粒比重，间接计算土的含水量。
由于试验时没有考虑温度的影响，所得结果准确度较差，土内气体能否充分排出直接影响试验成果的精度，故此法仅适用于砂性土。
5．实容积法
是根据波义尔一马略特定律设计的速测含水量仪。
它是通过测定土中固相和液相的体积，取土的经验比重值，换算出土的含水量。
它与比重法相似，但适用于粘性土。
以上含水量测定方法除烘干法外，均属快速测定且精度基本上符合要求。
试验四界限含水量试验
试验四 界限含水量试验概述粘性土的状态随着含水量的变化而变化，当含水量不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水量称为界限含水量。
土从流动状态转到可塑状态的界限含水量称为液限ωL；土从可塑状态转到半固体状态的界限含水量称为塑限ωP；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时人界限含水量称为缩限ωS。
土的塑性指数I P是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此粘性土常按塑性指数进行分类。
土的液性指数I L是指粘性土的天然含水量和塑限的差值与塑性指数之比，液性指数可被用来表示粘性土所处的软硬状态，所以土的界限含水量是计算土的塑性指数和液性指数不可缺少的指标，土的界限含水量还是估算地基土承载力待的一个重要依据。
界限含水量试验要求土的颗粒粒径小于0.5mm，且有机质量不超过5%，且宜采用天然含水量的试样，但也可采用风干试样，当试样中含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm的筛。
一、液限试验液限是区分粘性土可塑状态和流动状态的界限含水量，测定土的液限主要有圆锥仪法、碟式仪法待试验方法，也可采用液塑限联合温室法测定土的液限。
(一)圆锥仪液限试验圆锥仪液限试验就是将质量为76g的圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s恰好沉入10mm深度，此时试样的含水量就是液限。
图4-1 锥式液限仪1.仪器设备(1)圆锥液限仪(图4-1)，主要有三个部分：①质量为76g且带有平衡装置的圆锥，锤角30°，高25mm，距锥尖10 mm处有环状刻度；②且金属材料或有机玻璃制成的试样杯，直径不小于40 mm，高度不小于20 mm；③硬木或金属制成的平稳底座；(2)称量200g、最小分度值0.01 g的天平；(3)烘箱、干燥器；(4)铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5 mm 的标准筛、研钵等设备。
含水量试验步骤
土的含水量试验方法含水量定义为土中自由水的质量与土粒质量之比的百分数，一般认为在100℃-110℃温度下能将土中自由水蒸发掉。
烘干法烘干法是测定含水量的标准方法，适用于粘质土、粉质土、砂类土和有机质土类。
1.仪器设备（1）烘箱：可采用电热烘箱或温度能保持105℃-110℃的其他能源烘箱，也可用红外线烘箱。
（2）天平：感量0.01g。
（3）其他：干燥器、称量盒等。
2．试验步骤（1）取具有代表性试样，细粒土15-30g，砂类土、有机土为50g，放人称量盒内，立即盖好盒盖，称质量。
称量时，可在天平一端放上与该称量盒等质量的砝码，移动天平游码，平衡后称量结果即为湿土质量。
（2）揭开盒盖，将试样和盒放入烘箱内，在温度105℃-110℃恒温下烘干。
烘干时间对细粒上不得少于8h，对砂类土不得少于6h。
对含有机质超过5％的土，应将温度控制在65℃-70℃的恒温下烘干。
（3）将烘干后的试样和盒取出，放人干燥器内冷却（一般只需0.5-1h即可。
冷却后盖好盒盖，称质量，准确至0.01g。
3.结果整理4.精密度和允许差本试验须进二次平行测定，取其算术平均值，允许平行差值应符合要求。
对于粗粒土，称量盒可采用铝制饭盒、瓷盆导，相应的土样也应多些。
酒精燃烧法在土样中加入酒精，利用酒精能在土上燃烧，使土中水分蒸发，将土样烘干。
一般应烧三次，本法是快速测定法中较准确的一种，现场测试中用的较多。
1.仪器设备（1）称量盒。
(2) 天平：感量0，01g（3）酒精：纯度95％。
（4）滴管、火柴、调土刀等。
2．试验步骤（1）取代表性试样（粘质土5-10g，砂类土20-30g）放人称量盒内，称湿土质量。
（2）用滴管将酒精注入放有试样的称量盒中，直至盒中出现自由液面为止。
为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击。
（3）点燃盒中酒精，燃至火焰熄灭。
(4）将试样冷却数分钟，按第2、3步的方法重新燃烧两次。
（5）待第三次火焰熄灭后，盖好盒盖，立即称干土质量，准确至0.1。
实验一 土的液,塑限和含水量试验【精品-doc】
实验一土的液,塑限和含水量试验【精品-doc】实验一土的液、塑限和含水量试验学时:2学时实验性质:操作型实验一、目的要求:掌握土的液、塑限和含水量试验的基本原理，了解试验的仪器设备，熟悉试验方法和操作步骤，掌握液限、塑限和含水量的计算方法和试验成果的整理。
二、试验原理:(一)、含水量试验原理:105110土样含水量是指土样在?至?温度下烘干至恒重时所失去的水分质量与烘干,，，,,m,mm，100%质量的比值，用百分数表示为:。
式中，——代表土样含水量ss%mgmsg ();湿土质量();烘干土质量()。
土样在在105?至110?温度下加热，土中自由水会变成气体挥发，土恒重后，即可认为是干土质量ms，挥发掉的水分质量为水重ms=m-ms。
(二)、液限、塑限试验原理:粘性土随着含水量变化，其物理状态和力学性质发生明显的变化。
重塑土处于液态时在自重作用下不能保持其形状，发生类似于液体的流动;土体处于可塑状态，在重力作用下能保持形状，在外力作用下将发生塑性变形而不断裂，外力消失后能保持外力消失前一时刻的形状而不变，有一定的抗剪强度。
通过给予试样一个小的外力，在一定时间内变形达到规定值时的含水量。
塑限试验利用土体处于可塑时，在外力下产生任意变形而不发生断裂;土体处于半固态时，当变形达到一定值(或受力较大)时发生断裂底特点。
试验时给予一定外力，使试样变形达到规定刚好出现裂缝时所对应底含水量作为塑限含水量。
三、试验方法:液限测定可以采用锥式液限仪法以及液、塑限联合测定仪法;塑限测定可以采用挫滚法以及液、塑限联合测定仪法;四、仪器设备:(一)、液、塑限联合测定法仪器设备:锥式液限仪、液、塑限联合测定仪、毛玻璃板、调土刀、0.5mm孔径分析筛、凡士林、纯水、恒温烘箱、天平、铝盒、干燥器、铅丝篮等。
(二)、锥式液限仪法仪器设备:锥式液限仪(图1.1)、毛玻璃板、调土刀、0.5mm孔径分析筛、凡士林、纯水、恒温烘箱、天平、铝盒、干燥器、铅丝篮等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附 录 C
（规范性附录）
含 水 量 试 验 方 法
C.1 范围
本附录规定了粉煤灰的含水量试验方法，适用于粉煤灰含水量的测定。
C.2 原理
将粉煤灰放入规定温度的烘干箱内烘至恒重，以烘干前和烘干后的质量之差与烘干前的质量之比确定粉煤灰的含水量。
C.3 仪器设备
C.3.1 烘干箱
可控制温度不低于110℃，最小分度值不大于2℃.
C.3.2 天平
量程不小于50g ，最小分度值不大于0.01g 。
C.4 试验步骤
C.4.1 称取粉煤灰试样约为50g ，准确至0.01g ，倒入蒸发皿中。
C.4.2 将烘干箱温度调整并控制在105℃～110℃。
C.4.3 将粉煤灰试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g 。
C.5 结果计算
含水量按式（C.1）计算：
()[]100/101⨯-=ωωωW ……………………
（C.1）
式中：
W ————含水量，单位为百分数（%）
； 1ω————烘干前试样的质量，单位为克（g ）；
0ω————烘干后试样的质量，单位为克（g ）。
计算至0.1%。
