中级维修电工实操试题及其评分规范标准
中级维修电工实际操作试卷
总成绩表统分人：年月日试题1、设计一个两地启动、停止，用时间继电器自动控制的双速异步电动机继电接触式电路图，并按图进行安装与调试选择考核项目时应考虑的其他因素：（１）本项目满分40分。
（２）本项目考核时间限定在180～240分钟。
（３）在做通电试验时，现场应有2名考评员，其中1人任现场监护。
（４）本内容作为中级维修电工的重点考核内容之一，考核时应优先选择。
（５）本项目具有第二类否定项。
（６）综合设计内容范围的界定：①电动机种类不限，台数一般不超过4台。
②电动机各种保护齐全，这主要指短路保护、过载保护、失压保护、欠压保护、接地保护、欠流保护等。
③电动机一般控制（行程控制、速度控制、时间控制、电流控制）中选两项以下(含两项)。
④电拖基本环节（点动控制、正转自锁控制、正反转控制、降压启动控制、多地控制、制动控制等）至少在3个以上。
⑤线路绘制必须采用GB4728—84.85《电气图用图形符号》和GB7159—87《电气设备通用技术文字符号》、GB6988—86《电气制图》等有关规定。
⑥综合设计时，允许考生带《电工手册》、《物资购销手册》作为选择元器件时参考。
评分人：年月日核分人：年月日试题2、按工艺规程主持检修1000千伏安以下三相电力变压器的故障检修否定项：故障检修得分少于20分，本次技能考核视为不合格。
选择考核项目时应考虑的其他因素：（１）本项目满分40分。
（２）本项目考核时间限定在240分钟。
（３）本项目故障点仅设置1个。
（４）在做通电试验时，现场应有2名考评员，其中1人任现场监护。
（５）从事变压器维修工作的维修电工考核时应优先选择本项目。
（６）本项目为第一类否定项。
评分人：年月日核分人：年月日试题3、用两表跨相法测量三相无功功率否定项：要求不能损坏仪器、仪表。
损坏仪器、仪表，扣10分。
选择考核项目时应考虑的其他因素：（１）本项目满分10分。
（２）本项目考核时间限定在30分钟。
（３）在做通电试验时，现场应有2名考评员，其中1人任现场监护。
维修电工实操评分标准
维修电工实操考试（一）考生必读1.电路图中“控制器负载-”用空开代替，逆变器直流进线端和交流输出端，预留出线头待试车时接入。
2.电路图中直流电源端、市电L N端、交流L N端、逆变器直流输入端及交流输出端、逆变器开关端均接入端子排，试车接入。
（二）接线要求1.线路连接时，主电路采用红色硬线，控制电路采用绿色硬线。
2.元件要求布置合理、安装牢固。
连接线应该横平竖直，接头应该接触良好（但应注意不损坏螺丝）。
板后连线必须绝缘。
3.连线要求很平竖直，能连不交。
（三）接线方法1.线路连接时，应严格按照电路图进行连接，不允许对电路图纸进行改动。
2.接线时，从主电路开始。
主电路连接好后，应先进行检查核对。
然后再接控制电路。
3.控制电路接线时，可备一根铅笔，每当接完一条线后，立即将该线在电路图上做记号。
4.控制电路接线时，最好先从端子排到所有线圈的公共线开始，将各个线圈的公共线统一安排在同一侧，以免因混乱而接错线。
5.控制电路接线时，应以回路为单位进行，一个回路接好后再接其它回路，以免不同回路之间的连线相互混淆，造成接线错误。
（四）考评分标准考生考评标准(一)元器件1.直流电源端用2*12V蓄电池代替，控制器负载端设一空开代替。
2.直流电源端、市电L N端、输出L N端、逆变器直流输入端及输出端、逆变器开关端全部接入10N端子排,待试车接线。
(二)监考老师权责1.监考老师责任指导；考生电路重要元器件的使用安全，防止设备损坏。
帮助考生检查设备的是否合格，防止不合格的元器件耽误考生实操。
2.监考老师的权利；监督考生抄袭，代考等违规行为。
实操中于考完后给予考生评分。
3.试车均为最多2次通过，监考老师要求安全监视试车过程以免发生安全事故。
监考老师。
电工中级实操考试评分表
电工中级实操考试评分表————————————————————————————————作者：————————————————————————————————日期：总 成 绩 表统分人： 年 月 日序号 试题名称配分 得分 权重 最后得分 备注1 按工艺规程进行无换向器电动机的拆卸、接线及调试70 2 进行安全文明生产配电间操作电工关于断电断闸、通电合闸操作规程方面的培训指导 30合计100试题1、按工艺规程进行无换向器电动机的拆卸、接线及调试配分、评分标准：序号主要内容考核要求评分标准配分扣分得分1 拆装前的准备1．考核前将所需工具、仪器及材料准备好2．正确拆除电动机电源电缆头及电动机外壳保护地线；电缆头应有保安措施3．正确拉下联轴器1．考核前将所需工具、仪器及材料没有准备好，扣1分2．拆除电动机电源电缆头及电动机外壳保护地线工艺不正确，电缆头没有保安措施，共扣1分3．拉联轴器方法不正确，扣1分102 拆卸1．拆卸方法和步骤正确2．不能碰伤绕组3．不损坏零部件4．标记清楚1．拆卸步骤方法不正确，每处扣2分2．碰伤绕组扣5分3．损坏零部件，每处扣2分4．装配标记不清楚，每处扣2分103 装配1．装配方法和步骤正确2．不能碰伤绕组3．不损坏零部件4．轴承清洗干净，加润滑油适量5．螺钉紧固6．装配后转动灵活1．装配步骤方法错误，每处扣5分2．损伤绕组扣10分3．损伤零部件，每处扣5分4．轴承清洗不干净、加润滑油不适量，每只扣5分5．紧固螺钉未拧紧，每只扣5分6．装配后转动不灵活，扣10分204 接线1．接线正确、熟练2．电动机外壳接地良好1．接线不正确、不熟练，扣5分2．电动机外壳接地不好，扣5分105 电气测量1．测量电动机绝缘电阻合格2．测量电动机的电流、振动、转速及温度等1．电动机绝缘电阻不合格，扣5分2．不会测量电动机的电流、振动、转速及温度等，扣10分106 试车1．空载试验方法正确2．根据试验结果判定电动机是否合格1．空运转试验方法不正确，扣5分2．根据试验结果不会判定电动机是否合格，扣5分10备注合计考评员签字年月日评分人：年月日核分人：年月日试题2、进行安全文明生产配电间操作电工关于断电断闸、通电合闸操作规程方面的培训指导配分、评分标准：序号主要内容考核要求评分标准配分扣分得分1 准备工作教具、演示工具准备齐全准备不齐全，扣2分 52 讲课1．主题明确、重点突出2．语言清晰、自然，用词正确3．演示动作正确无误1．主题不明确扣2分2．重点不突出扣2分3．语言不清晰、不自然，用词不正确，每次扣2分4．演示动作不正确，每次扣2分203 时间分配不得超过规定时间每超过规定时间1分钟，从本项总分中扣除5分5备注合计考评员签字年月日评分人：年月日核分人：年月日。

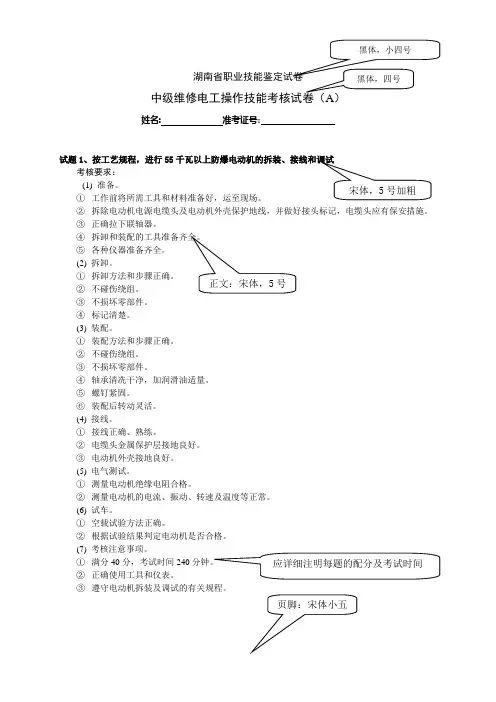

职业技能鉴定试卷中级维修电工操作技能考核试卷(A)
姓名: 准考证号:试题1、按工艺规程，进行55考核要求： (1) 准备。
① 工作前将所需工具和材料准备好，运至现场。
② 拆除电动机电源电缆头及电动机外壳保护地线，并做好接头标记，电缆头应有保安措施。
③ 正确拉下联轴器。
④ ⑤ 各种仪器准备齐全。
(2) 拆卸。
① 拆卸方法和步骤正确。
② 不碰伤绕组。
③ 不损坏零部件。
④ 标记清楚。
(3) 装配。
① 装配方法和步骤正确。
② 不碰伤绕组。
③ 不损坏零部件。
④ 轴承清冼干净，加润滑油适量。
⑤ 螺钉紧固。
⑥ 装配后转动灵活。
(4) 接线。
① 接线正确、熟练。
② 电缆头金属保护层接地良好。
③ 电动机外壳接地良好。
(5) 电气测试。
① 测量电动机绝缘电阻合格。
② 测量电动机的电流、振动、转速及温度等正常。
(6) 试车。
① 空载试验方法正确。
② 根据试验结果判定电动机是否合格。
(7) 考核注意事项。
① 满分40分，考试时间240② 正确使用工具和仪表。
③ 遵守电动机拆装及调试的有关规程。
试题2、按工艺规程检修低压电缆中间接线盒…………试题3、用三端钮接地电阻测量仪测量接地装置的接地电阻…………试题4、在各项技能考核中，要遵守安全文明生产的有关规定考核要求：(1) 劳动保护用品穿戴整齐。
(2) 电工工具佩带齐全。
(3) 遵守操作规程。
(4 ) 尊重考评员，讲文明礼貌。
(5) 考试结束要清理现场。
(6) 遵守考场纪律，不能出现重大事故。
(7) 考核注意事项：①本项目满分10分。
②安全文明生产贯穿于整个技能鉴定的全过程。
③考生在不同的技能试题中，违犯安全文明生产考核要求同一项内容的，要累计扣分。
否定项：出现严重违犯考场纪律或发生重大事故，本次技能考核视为不合格。
湖南省职业技能鉴定维修电工中级操作技能考核试卷（A）评分记录表考件编号: 姓名: 准考证号:单位：统分人：年月日试题1、按工艺规程，进行55选择考核项目时应考虑的其他因素：（1）本项目满分40分。
电工中级实操
中级维修电工实操试题试题：安装和调试通电延时带直流能耗制动的Y-△启动的控制电路一、考核要求：1.按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要准确紧固，配线要求紧固、美观、导线要进行线槽。
正确使用工具和仪表。
2. 按钮盒不固定在板上，电源和电机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。
3．KT整定时间3 +-1 S4. 安全文明操作。
5. 满分40分，考试时间210分钟。
评分标准一.元件安装5分1．元件布置不整齐、不均称、不合理，每只扣1分。
2．元件安装不牢固、安装元件时漏装螺钉，每只扣1分。
3．损坏元件每只扣2分。
二.布线15分1．电机运行正常，如不按电气原理图接线，扣1分。
2．布线不进行线槽，不美观，主电路、控制电路每根扣0.5分。
3．接点松动、露铜过长、反圈、压绝缘层，标记线号不清楚、遗漏或误标，引出端无别径端子每处扣0.5分。
4．损伤导线绝缘或线芯，每根扣0.5分。
三.通电试验20分1．时间继电器及热继电器整定值错误各扣2分。
2．主、控电路配错熔体，每个扣1分。
3．一次试车不成功扣5分；二次试车不成功扣10分；三次试车不成功扣15分；乱线敷设，扣5分。
试题二一、试题：从CA6140车床、X62W万能铣床、M7120平面磨床、T68镗床智能化考核系统各30个故障点中通过电脑随机抽出3个故障点组成考题。
即每题3故障，每故障点为13分，有两次答题机会。
二、考核要求：在CA6140车床、X62W万能铣床、M7120平面磨床、T68镗床中任选一种，在其电气线路上，设隐蔽故障三处，其中主回路一处，控制回路二处。
考生抽签决定参加车床、铣床、磨床、镗床中的何种考核，用万用表等查找故障位置，在电脑上作答，电脑即刻评分。
考生要单独排除故障。
1．万用表等测量工具准备；2．开电脑、登录；3．开CA6140、X62W万能铣床、M7120平面磨床、T68镗床电气故障智能化考核设备；4．查故障、答题、交卷；5．正确使用工具和仪表。

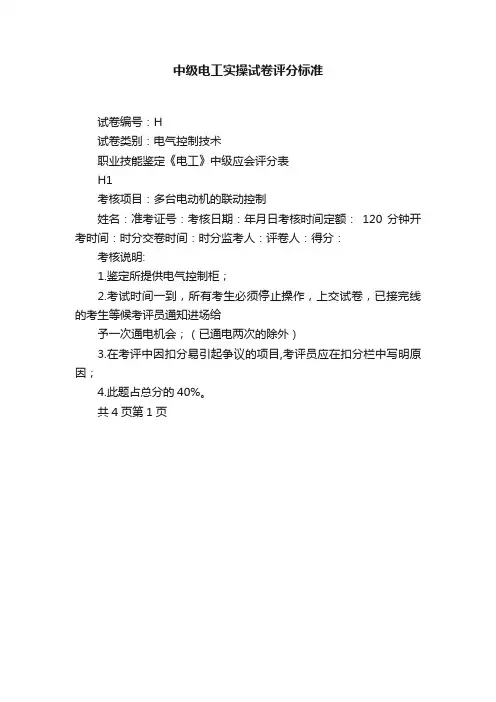

中级电工实操试卷评分标准
中级电工实操试卷评分标准
试卷编号：H
试卷类别：电气控制技术
职业技能鉴定《电工》中级应会评分表
H1
考核项目：多台电动机的联动控制
姓名：准考证号：考核日期：年月日考核时间定额：120 分钟开考时间：时分交卷时间：时分监考人：评卷人：得分：
考核说明:
1.鉴定所提供电气控制柜；
2.考试时间一到，所有考生必须停止操作，上交试卷，已接完线的考生等候考评员通知进场给
予一次通电机会；（已通电两次的除外）
3.在考评中因扣分易引起争议的项目,考评员应在扣分栏中写明原因；
4.此题占总分的40%。
共4页第1页。
职业技能鉴定中级《维修电工》知识试卷(44)、标准复习资料及评分标准1
职业技能鉴定中级《修理电工》知识试卷（44）一, 选择题（第1～80 题。
选择正确的答案，将相应的字母填入题内的括号中。
每题1.0分。
满分80分）：1. 一电流源的内阻为2Ω，当把它等效变换成10V的电压源时，电流源的电流是()。
（A）5A（B）2A（C）10A（D）2.5A2. 相量=100e-j60°v的解析式为( )。
（A）u=100 Sin(ωt-60°)v（B）u=100Sin(ωt-60°)v（C）u=100Sin(ωt+60°)v（D）u=100 Sin(ωt+60°)v3. 一台额定功率是15KW，功率因数是0.5的电动机，效率为0.8，它的输入功率是()KW。
（A）17.5（B）30（C）14（D）284. 在星形联接的三相对称电路中，相电流与线电流的相位关系是()。
（A）相电流超前线电流30°（B）相电流滞后线电流30°（C）相电流与线电流同相（D）相电流滞后线电流60°5. 低频信号发生器的低频振荡信号由()振荡器产生。
（A）LC（B）电感三点式（C）电容三点式（D）RC6. 发觉示波管的光点太亮时，应调整()。
（A）聚焦旋钮（B）辉度旋钮（C）Y轴增幅旋钮（D）X轴增幅旋钮7. 直流双臂电桥要尽量采纳容量较大的蓄电池，一般电压为()伏。
（A）2～4（B）6～9（C）9～12（D）12～248. 从工作原理来看，中, 小型电力变压器的主要组成部分是()。
（A）油箱和油枕（B）油箱和散热器（C）铁心和绕组（D）外壳和爱护装置9. 一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的()。
（A）高压绕组为星形接法（B）高压绕组为三角形接法（C）低压绕组为星形接法（D）低压绕组为三角形接法10. 若要调大带电抗器的沟通电焊机的焊接电流，可将电抗器的()。
（A）铁心空气隙调大（B）铁心空气隙调小（C）线圈向内调（D）线圈向外调11. 直流弧焊发电机由()构成。
中级维修电工实操试题及评分标准
中级维修电工技能操作考核评分记录表考件编号姓名考号
注：每项扣分不得超过该项配分。
1、本项目的满分60分。
2、本项目的考核时间为180分钟。
评分人：年月日核分人：年月日
中级维修电工试题二技能考核评分记录表考件编号姓名考号
第二题：X62W万能铣床故障检修
2、本项目的考核时间为15分钟
3、在本项目考核中，现场应有2名考评员，其中1人任现场监护
评分人：年月日核分人：年月日
200 级维修电工试卷 A
考件编号姓名考号
**一、试题:
安装Y-△降压启动控制线路电路的安装与调试
二、考核要求：
1、本项目的满分为60分。
2、本项目的考核时间为180分钟。
3、采用板前明布线的方法进行安装。
200 级维修电工备料通知单 A
2、本项目的考核时间为180分钟。
3、采用板前明布线的方法进行安装。
试卷C
一
中级维修电工技能竞赛操作试卷 D 考件编号姓名考号
一、试题:
安装时间继电器双速电动机控制电路
二、考核要求：
1、本项目的满分为60分。
2、本项目的考核时间为180分钟。
3、采用板前明布线的方法进行安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*-中级维修电工技能操作考核评分记录表考件编号姓名考号**试题一：继电---接触式控制线路的安装与调试序 主要 号 内容考核要求评分标准扣得 配分分分元件1、元件的质量检查 2、正确利用工具和仪表， 熟练地安装电气元器件1、因元件质量问题影响通电成功，每次扣 2分 2、元件布置不整齐、不匀称、不合理，每1安装3、元件在配电板上布置要 合理，安装要准确、紧固只扣 1 分10 分3、元件安装不牢固、安装元件时漏装螺钉，4、按钮盒不固定在板上每只扣 0.5 分 4、损坏元件每只扣 2 分1、未按电气原理图接线扣 5 分1、按图安装接线2、主电路和控制电线色不分扣 2 分线路 2、线路敷设整齐、横平竖 3、线路敷设交叉、跨接每处扣 1 分2直、不交叉、不跨接 敷设4、线路敷设不整齐，不美观扣 5 分20 分3、导线压接紧固、规范、 4、接点松动、漏铜过长、压绝缘层、反圈不伤线芯等，每个接点扣 0.5 分5、损伤导线绝缘或线芯，每根扣 0.5 分1、 正确整定热继电器整定 1、 热继电器和时间继电器未整定或整定值和时间整定值 通电 3 试车 2、 正确选配熔体3、 通电一次成功错误扣 2 分 2、 错配熔体扣 1 分 3、一次通电不成功扣 15 分；两次通电不成30 分4、 安全文明操作功扣 20 分1、劳保用品穿戴整齐1、 各项考试中，违反安全文明生产考核要求的任安全 2、电工工具佩戴齐全何一项扣 2 分，扣完为止4文明 生产3、遵守操作规程 4、尊重考评员，讲文明礼2、 考生在不同的技能试题中，违反安全文明生产 考核要求同一项内容的，要累计扣分貌当考评员发现考生有重大事故隐患时，要立即5、考场结束要清理现场予以制止，并每次扣考生安全文明生产总分 5 分备合计 60 分注考评员签字：年月日注：每项扣分不得超过该项配分。
1、本项目的满分 60 分。
2、本项目的考核时间为 180 分钟。
评分人：年月日核分人：年月日*-中级维修电工试题二技能考核评分记录表考件编号姓名考号第二题：X62W 万能铣床故障检修序号 主要内容考核要求评分标准配分 扣分 得分调查 对每个故障现象进行1排除故障钱不进行调查研究，扣 2 分2研究 调查研究1.错标或标不出故障范围，每个故障点在电气控制线路图上4故障扣2分2分析故障可能的原因，分析2.不能标出最小的故障范围，每个故障思路正确4点扣 2 分1.实际排除故障中思路不清楚，每个故6正确使用工具和仪表， 障点扣 3 分故障3找出故障点并排除故 2.每少查出一处故障点扣 3 分6排除障3.每少排出一处故障点扣 5 分10排除故障方法不正确，每处扣 4 分81. 排除故障时，产生新的故障后操作有误，要从此项总4其他分中扣分不能自行修复，每个扣 10 分； 已经修复，每个扣 5 分2. 损坏电动机扣 10 分备注考评员签字：合计年月日注：每项扣分不得超过该项配分。
1、本项目的满分 40 分2、本项目的考核时间为 15 分钟3、在本项目考核中，现场应有 2 名考评员，其中 1 人任现场监护评分人：年月日核分人：年月日考件编号*-200 级维修电工试卷 A姓名考号**一 、试题:安装 Y-△降压启动控制线路电路的安装与调试L1 L2 L3QSKM主FU2 FU1FR SB1 SB2KM主FRV1U1 M W1 3~V2 W2 U2KMYKMKMYKTKMYKMKT KMY KM主 KM二、考核要求：1、本项目的满分为 60 分。
2、本项目的考核时间为 180 分钟。
3、采用板前明布线的方法进行安装。
*-200 级维修电工备料通知单 A序 号名称1三相四线电 源2 三相电动机3 配线板4 组合开关5 交流接触器6 热继电器7 时间继电器8熔断器及熔 芯910 三联按钮11 接线端子排12 自攻丝螺钉13 绝缘导线14规格与型号3×380/220V、20AY112M-4、4KW、380V、△接法；或自定 500mm×600mm×20mm HZ10-25/3 CJ10-10,线圈电压 380V JR16-20/3 整定电流 8.8A JS7-4A、线圈电压 380VRL1-15/15RL1-15/4 LA4-3H JX2-1015、500V、10A、15 节 Φ3×20mm；Φ3×15 BLV2.5mm、颜色自定 BVR-0.75mm、颜色自定单数 位量处1台1 块1 个1 只3 只1 只1只3只2 个1 条1 个 40 米 25 米3备注考件编号*-试卷 B姓名考号一 、试题:安装双重联锁正反转控制线路的安装与调试L1 L2 L3QS FU1FU2FRSB3SB1SB2KM1KM2KM1KM2KM2 KM1KM1 KM2M 3~二、考核要求：1、本项目的满分为 60 分。
2、本项目的考核时间为 180 分钟。
3、采用板前明布线的方法进行安装。
200 级维修电工备料通知单 B序 号名称1 三相四线电源2 三相电动机3 配线板4 组合开关5 交流接触器6 热继电器7 熔断器及熔芯89 三联按钮10 接线端子排11 自攻丝螺钉12 绝缘导线1314*-规格与型号单数 位量3×380/220V、20A处1Y112M-4、4KW、380V、△接法；或自定 台 1500mm×600mm×20mm块1HZ10-25/3个1CJ10-10,线圈电压 380V只2JR16-20/3 整定电流 8.8A只1RL1-15/15只3RL1-15/4只2LA4-3H个1JX2-1015、500V、10A、15 节条1Φ3×20mm；Φ3×15个 40BLV2.5mm、颜色自定米 25BVR-0.75mm、颜色自定米3备注考件编号*-试卷 C姓名考号一 、试题:安装工作台自动往返控制线路的安装与调试L1 L2 L3QS FU1KM1KH M 3~SQ3FU2KHSB3SQ3SQ4SB1SQ2-2 SQ2-1KM1KM2 SQ1-1SQ1-2 SB2 KM2KM2 KM1KM1 KM2向前行车向后SQ1SQ2SQ4二、考核要求：1、本项目的满分为 60 分。
2、本项目的考核时间为 180 分钟。
3、采用板前明布线的方法进行安装。
200 级维修电工备料通知单 C*-序 号名称规格与型号单数 位量1 三相四线电源 3×380/220V、20A处12 三相电动机 Y112M-4、4KW、380V、△接法；或自定 台 13 配线板500mm×600mm×20mm块14 组合开关HZ10-25/3个15 交流接触器 CJ10-10,线圈电压 380V只36 热继电器JR16-20/3 整定电流 8.8A只17 行程开关JLXK1-311、或自定只48 熔断器及熔芯 RL1-15/15只39RL1-15/4只210 三联按钮LA4-3H个111 接线端子排 JX2-1015、500V、10A、15 节条112 自攻丝螺钉 Φ3×20mm；Φ3×15个 4013 绝缘导线BLV2.5mm、颜色自定米 2514BVR-0.75mm、颜色自定米3备注中级维修电工技能竞赛操作试卷 D考件编号*-姓名考号一 、试题:安装时间继电器双速电动机控制电路二、考核要求：1、本项目的满分为 60 分。
2、本项目的考核时间为 180 分钟。
3、采用板前明布线的方法进行安装。
序名称200 级维修电工备料通知单 D规格与型号单 数 备注号1三相四线电 源2 三相电动机3 配线板4 组合开关5 交流接触器6 热继电器7 时间继电器8熔断器及熔 芯910 三联按钮11 接线端子排12 自攻丝螺钉13 绝缘导线14*-位量3×380/220V、20A处1YD112M-4/2、3.3KW/4KW、380V、7.4A/8.6A、△/YY 接法、1440r/min/2890r/min；台1或自定500mm×600mm×20mm块1HZ10-25/3个1CJ10-10,线圈电压 380V只3JR16-20/3 整定电流 8.8A只1JS7-4A、线圈电压 380V只1RL1-15/15只3RL1-15/4 LA4-3H JX2-1015、500V、10A、15 节 Φ3×20mm；Φ3×15 BLV2.5mm、颜色自定 BVR-0.75mm、颜色自定只2 个1 条1 个 40 米 25 米3*- X62W型万能铣床电路图断断断通通通触点状态圆工作台（开）圆工作台（关）主轴电动机冷却泵电动机进给电动机整流器 整流变压器主轴制动 工作台快速移动控制照明 变压器照明冲动.启动.制动主轴控制 快速进给控制工作台进给控制冲动.上.下.左.右.前.后移动电源开关及保护4×17××4455××18×5×109×16××2215××142M 3~M 3~M 3~。
